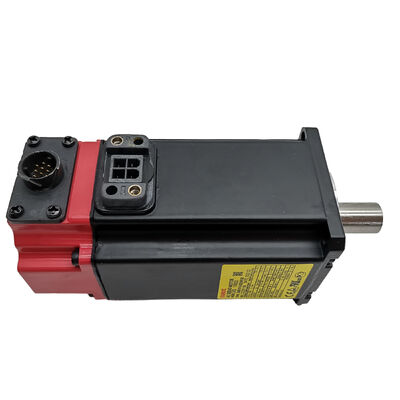

FANUC A06B-0116-B275#0008 — Beta βM1/4000 AC-Servomotor, gerade Welle mit Keilnut und Bremse

Übersicht

Teilenummer: A06B-0116-B275#0008 (A06B0116B275#0008)

Vollständige Beschreibung: AC-Servomotor βM1/4000 — gerade Welle, Keilnut, Haltebremse, bA64b-Encoder

Serie:FANUC Beta (β) Serie AC-Servomotor

Modellbezeichnung: βM1/4000

Der Motor, einfach erklärt

Der FANUC A06B-0116-B275#0008 ist ein kompakter, bürstenloser AC-Servomotor aus der FANUC Beta (β) Serie — der Produktlinie, die FANUC speziell für kostengünstige, hochzuverlässige Achsantriebe in Werkzeugmaschinen und industriellen Positioniergeräten entwickelt hat. Dieses spezielle Gerät ist das Modell βM1/4000: ca. 1 Nm Nenndrehmoment bei einer maximalen Drehzahl von 4.000 U/min.

Was den #0008 von anderen Varianten der A06B-0116-Familie unterscheidet, ist seine Kombination von Hardware-Merkmalen: eine gerade Welle mit Keilnut für direkte mechanische Kopplung, eine federbelastete Haltebremse zur Positionsarretierung im Stillstand und der bA64b Absolutwert-Pulscoder (Encoder-Teilenummer A860-0374-T303) für geschlossene Regelkreise bei Positions- und Geschwindigkeitsrückmeldung. Diese drei Elemente zusammen machen diesen Motor zur ersten Wahl für vertikale oder geneigte Achsen, bei denen die Schwerkraftlast ohne Antriebsleistung gehalten werden muss, und überall dort, wo die absolute Positionsarretierung das Referenzfahrten nach einem Stromausfall überflüssig macht.

FANUC hat die Beta-Serie nach einer anderen Philosophie entwickelt als die Alpha (α) Serienmotoren. Während die Alpha-Linie auf höchste dynamische Leistung für die anspruchsvollsten Anforderungen von Werkzeugmaschinen abzielt, priorisiert die Beta-Serie Einfachheit, Kompaktheit und zuverlässigen Betrieb bei leichteren Vorschubachsenanwendungen — Mehrachsen-Bearbeitungszentren, kleine CNC-Drehmaschinen, Bohrgeräte, Gewindeschneideinheiten und ähnliche Maschinentypen, bei denen ein Achsantrieb mit moderatem Drehmoment und schneller Reaktion genau das ist, was die Anwendung benötigt. Der βM1/4000 gehört zu den kleinsten Motoren dieser Baureihe, und seine geringe Trägheit trägt zu einer schnellen Beschleunigungsreaktion bei Eilgangpositionierzyklen bei.

Technische Spezifikationen

Bremse: Funktionsweise und Bedeutung

Die Haltebremse des A06B-0116-B275#0008 ist federbelastet und elektrisch gelöst — das bedeutet, sie greift automatisch, wenn die 24V DC-Versorgung unterbrochen wird, und löst, wenn Strom angelegt wird. Dies ist ein ausfallsicheres Design: Wenn die Servo-Stromversorgung unterbrochen wird, ein Not-Aus ausgelöst wird oder die Maschine unerwartet Strom verliert, blockiert die Bremse die Achse sofort ohne aktiven Befehl.

Dies macht den Motor gut geeignet für:

• Vertikale Z-Achsen-Anwendungen, bei denen das Gewicht des Spindelkopfes, Werkzeugs oder Werkstücks dazu führen würde, dass die Achse abdriftet oder absinkt, wenn der Antrieb ohne mechanische Verriegelung abgeschaltet wird
• Geneigte oder schräge Achsen, insbesondere bei Mehrachsenmaschinen, bei denen Schwerkraftkomponenten in Fahrtrichtung wirken
• Anwendungen, die eine Positionsarretierung während Werkzeugwechseln, Tasten oder Werkstückspannungen erfordern, bei denen Achsbewegungen während einer Nicht-Schneidphase zu Fehlern oder Schäden führen würden

Ein wichtiger Hinweis zur Installation: Die Bremsspule ist induktiv, und ein Überspannungsableiter muss im Schaltschrank installiert werden an der Stelle, an der die 24V DC-Bremsversorgung geschaltet wird. Ohne einen ordnungsgemäß dimensionierten Ableiter kann die Spannungsspitze beim Abschalten der Bremsspule das Schaltgerät beschädigen oder benachbarte Elektronik stören. Dies ist eine Standardanforderung von FANUC für alle Servo-Motoren mit Bremse.

Encoder: bA64b Absolutwert-Pulscoder

Der am A06B-0116-B275#0008 verbaute Encoder ist der bA64b — FANUCs absoluter serieller digitale Pulscoder für die Beta-Motorenfamilie mit 64.000 Impulsen pro Umdrehung. Im Gegensatz zu inkrementellen Encodern, die bei jedem Einschalten der Maschine einen Referenzfahrten (Homing) Zyklus erfordern, behält der bA64b die absolute Position über Stromausfälle hinweg bei. Die CNC weiß genau, wo sich jede Achse befindet, sobald das System hochgefahren ist, ohne dass eine Homing-Sequenz erforderlich ist.

Dies ist in Produktionsumgebungen am wichtigsten. Jeder Homing-Zyklus kostet Zeit — typischerweise 30 bis 60 Sekunden pro Achse, abhängig von der Fahrgeschwindigkeit und Achsenkonfiguration. Eine Maschine mit drei oder vier Beta-Achsen, die den bA64b-Encoder verwenden, kann nach einem Neustart, einer Stromunterbrechung oder einer kontrollierten Abschaltung fast sofort wieder mit der produktiven Bearbeitung beginnen. Über eine volle Produktionsschicht hinweg ist die Zeitersparnis messbar.

Die absolute Position wird über die im Verstärker oder der CNC integrierte Backup-Funktion gespeichert. Im Motor selbst ist keine Batterie verbaut — die Speicherlogik befindet sich auf der Antriebsseite, was den Motoraustausch vereinfacht, da der Encoder keine maschinenspezifischen Daten enthält, die bei einem Austausch verloren gehen würden.

Kompatible Verstärker und CNC-Steuerungen

Der A06B-0116-B275#0008 arbeitet innerhalb des FANUC Beta Servo-Ökosystems und ist mit einer breiten Palette von FANUC-Verstärkern und CNC-Plattformen kompatibel:

Kompatible Servo-Verstärker

Kompatible CNC-Steuerungen

FANUC Serien 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate und Power Mate i.

Die Motor-ID-Nummer muss nach der Installation korrekt in den CNC-Servo-Parametern konfiguriert werden. Bei i-Serien-Steuerungen erfolgt dies typischerweise über den Servo-Einstellbildschirm mit aktiviertem Parameter-Schreibschutz (PWE = 1), gefolgt von der Standard-FANUC-Servo-Parameter-Initialisierungsroutine. Die Motor-ID wird basierend auf der Motor-Modellbezeichnung (die vier mittleren Ziffern der Teilenummer A06B-xxxx-Bxxx) ausgewählt.

Einsatzbereiche dieses Motors

Der Rahmen des βM1/4000 und seine Leistungseigenschaften passen besonders gut zu einer bestimmten Klasse von Werkzeugmaschinenanwendungen. Einige typische Installationen:

Kleine und mittlere Bearbeitungszentren — Die kompakte Bauform der Beta M-Serie macht sie zu einer natürlichen Wahl für Sekundärachsen auf kleinen vertikalen Bearbeitungszentren: die vierte Achse, der Antrieb des Werkzeugwechslers, die Positionierung des Palettenwechslers oder die Bewegung von Hilfstischen. Die Haltebremse stellt sicher, dass eine Indexposition ohne kontinuierliches Servo-Drehmoment gehalten wird, was die thermische Belastung während der Nicht-Schneidphasen reduziert.

CNC-Bohr- und Gewindeschneidmaschinen — Schnelle Z-Achsen-Zyklen bei moderaten Lasten sind genau dort, wo der βM1/4000 konstant leistet. Die geringe Trägheit unterstützt eine schnelle Beschleunigung, ohne ein Spitzenmoment zu erfordern, das die Motorleistung übersteigt, und der Absolutwert-Encoder eliminiert den Homing-Aufwand zu Beginn jeder Chargenproduktion.

Spezielle Transferlinienvorrichtungen — In automatisierten Produktionslinien, in denen eine Servoachse eine Vorrichtung oder Klemme zwischen zwei festen Positionen bewegt, ist die Kombination aus schneller 4.000 U/min-Geschwindigkeit mit integrierter Bremse und absoluter Positionsarretierung über lange Produktionsläufe praktisch und zuverlässig.

Periphere und Hilfsmaschinenachsen — Antriebe für Späneförderer, Positionierung von Drehtischen, Positionierung von Kühlmitteldüsen und andere Hilfsfunktionen profitieren von einem kompakten, eigenständigen Servomotor, der sich sauber in die bestehende FANUC-Steuerungsarchitektur integriert, ohne eine separate Antriebsfamilie hinzuzufügen.

Hinweise zur Installation und Wartung

Wellenkupplung. Die verzahnte gerade Welle nimmt Standard-Keilnutkupplungen auf. Bei Verwendung einer starren Kupplung zu einer Kugelumlaufspindel sollte der Rundlauf der Spindelwelle 0,01 mm oder weniger betragen, um periodische Belastungen der Motorlager zu vermeiden, die zu vorzeitigem Verschleiß und Encoder-Rauschen führen können.

Kabelverlegung. Die IP65-Bewertung des Motors schützt vor Wasserstrahlspritzern aus jeder Richtung, aber die Abdichtung der Steckverbinder hängt davon ab, dass der Gegenstecker vollständig eingerastet und verriegelt ist. Verlegen Sie das Encoder-Kabel mit einer Tropfschleife — einer nach unten gerichteten Biegung im Kabel, bevor es den Stecker erreicht —, um zu verhindern, dass Flüssigkeit entlang des Kabels in das Steckergehäuse fließt.

Bremsschaltung. Verdrahten Sie die 24V DC-Bremsversorgung über ein Relais oder einen Transistorausgang, nicht nur über einen mechanischen Schalter. Installieren Sie eine Freilaufdiode oder einen RC-Unterdrücker über den Spulenanschlüssen, um die Schaltung zu schützen.

Lagerung. Wenn Einheiten auf Lager gehalten werden, lagern Sie sie in einer trockenen Innenumgebung zwischen 10°C und 30°C, fern von Kondensationsrisiken, und vermeiden Sie Orte mit Vibrationen. Bei längerer Lagerung sollte die Motorwelle alle paar Monate manuell gedreht werden, um das Lagerfett neu zu verteilen und Flachstellen zu vermeiden.

FAQ

F1: Was ist der Unterschied zwischen dem A06B-0116-B275#0008 und dem A06B-0116-B275#7008, und sind sie austauschbar?

Der A06B-0116-B275#0008 ist die Standardvariante mit gerader Welle und Keilnut, während #7008 von einigen Lieferanten als alternative Referenz aufgeführt wird. Beide teilen die gleichen Kernspezifikationen des Motors — βM1/4000 Modell, gerade verzahnte Welle, Haltebremse und bA64b Encoder. In der Praxis werden diese beiden Teilenummern von vielen FANUC-Distributoren und Serviceorganisationen als funktional gleichwertig behandelt, und derselbe Motor kann je nach Markt, auf dem er geliefert wurde, oder wie er ursprünglich bestellt wurde, eine der beiden Bezeichnungen tragen. Wenn Sie ein Ersatzgerät beschaffen, dient jede der beiden Teilenummern der gleichen Maschineninstallation, vorausgesetzt, die anderen Spezifikationen (Wellentyp, Bremse, Encodertyp) entsprechen Ihren Anwendungsanforderungen. Überprüfen Sie immer die vollständige Suffix- und Encoder-Teilenummer bei der Bestellung, um die vollständige Hardware-Spezifikation zu bestätigen.

F2: Die Maschine hat eine vertikale Achse, die diesen Motor verwendet. Was ist das korrekte Verfahren für den Umgang mit der Bremse während der Servo-Parameter-Einrichtung und Inbetriebnahme?

Während der Erstinbetriebnahme einer vertikalen Achse muss die Bremse manuell gelöst werden (durch Anlegen von 24V DC an die Bremsspule), bevor versucht wird, eine Servo-Bewegung mit aktiviertem Antrieb durchzuführen, einschließlich der automatischen Abstimmung der Servo-Parameter. Der Versuch, die Achse gegen eine angezogene Bremse zu fahren, führt zu Folgungsfehlern und kann die Kupplung oder Welle beschädigen. Bei FANUC i-Serien-Steuerungen überprüfen Sie die Logik des Bremsfreigabesignals in der PMC-Leiter — die Bremse sollte sich lösen, wenn das Servo-Bereit-Signal (SRDY) bestätigt ist und der Antriebsfreigabeausgang aktiv ist, und sollte sich innerhalb einer kurzen Verzögerung (typischerweise 200–500 ms) wieder anziehen, nachdem der Antrieb deaktiviert wurde oder ein Alarm auftritt. Die genauen Zeitparameter werden in der PMC eingestellt und sollten mit der tatsächlichen Last validiert werden, um sicherzustellen, dass sich die Achse nach dem Anziehen der Bremse nicht bewegt. Ein Überspannungsableiter über den Bremsspulenanschlüssen im Schaltschrank ist zwingend erforderlich; ohne ihn kann die Schalttransiente zu intermittierenden CNC-Alarmen oder Kontaktschäden führen.

F3: Benötigt der bA64b Encoder im A06B-0116-B275#0008 eine Batterie für die absolute Positionsarretierung, und was passiert, wenn der Encoder den Strom verliert?

Im Motor selbst ist keine Batterie verbaut. Die absolute Positionsarretierung für den bA64b Encoder wird vom Servo-Verstärker oder der CNC-Einheit übernommen — die entsprechende Backup-Schaltung befindet sich in der Antriebselektronik, nicht im Motor. Dies ist ein wichtiger praktischer Punkt für den Motoraustausch: Wenn Sie einen A06B-0116-B275#0008 austauschen, enthält der Encoder selbst keine gespeicherten Maschinendaten, die verloren gehen würden. Nach einem Motoraustausch fordert die CNC in der Regel eine Wiederherstellung der Referenzposition für diese Achse an (die Maschine zeigt möglicherweise einen Alarm für verlorene absolute Position an, der den Bediener auffordert, die Achse manuell zu einem Referenzpunkt zu bewegen und die Position zu bestätigen). Sobald dieser einmalige Referenzpunkt gesetzt ist, wird der normale absolute Betrieb wieder aufgenommen. Das genaue Verfahren variiert je nach CNC-Modell und der Implementierung der Nullpunkt-Einstellroutine durch den Maschinenhersteller.

F4: Kann der A06B-0116-B275#0008 von einem Alpha-Serien-SVM-Verstärker anstelle des Standard-Beta-SVU-Verstärkers angetrieben werden?

Ja. FANUC Beta-Serienmotoren, einschließlich des βM1/4000, sind mit Alpha SVM-Modulverstärkern sowie der Beta SVU-Familie kompatibel. Das SVM1-12 (A06B-6079-H101) und die SVM2-Doppelachsenmodule in der 12A-Stromklasse werden häufig mit dem βM1/4000 verwendet. Die Konfiguration der Motor-ID-Nummer in den CNC-Servo-Parametern deckt dasselbe Motor-Modell ab, unabhängig davon, ob der Antrieb eine Beta SVU- oder eine Alpha SVM-Einheit ist. Die Kombination von Beta-Motoren mit Alpha-Verstärkern ist eine dokumentierte und unterstützte Konfiguration, die häufig in Maschinen verwendet wird, bei denen ein Integrator die Alpha-Antriebsplattform für andere Achsen gewählt hat, aber den kleineren Beta-Motorrahmen für eine Achse mit geringem Drehmoment benötigte. Die Strombelastbarkeit des Verstärkers muss immer noch für die kontinuierlichen und Spitzenstromanforderungen des Motors geeignet sein, und die Unterschiede in der Pinbelegung zwischen Beta- und Alpha-Motorsteckern müssen mit dem richtigen Adapterkabel oder durch Überprüfung der spezifischen Kabel-Teilenummer für den vorgesehenen Verstärker behoben werden.

F5: Woran erkennt man, dass dieser Motor ersetzt und nicht repariert werden muss, und ist eine Feldreparatur des bA64b Encoders praktikabel?

Die häufigsten Gründe für den Austausch eines A06B-0116-B275#0008 anstelle einer Reparatur sind: anhaltende SV-Alarme (Servo) im Zusammenhang mit Encoder-Kommunikationsfehlern, die nach Kabelinspektion und erneutem Einstecken der Steckverbinder nicht behoben werden; physische Beschädigung der Welle, Keilnut oder des Gehäuses durch einen Crash oder eine Überlastung; Wicklungsisolationsfehler, bestätigt durch eine Messung des Isolationswiderstands (typischerweise unter 1 MΩ bei 500V DC ist bei FANUC-Motoren bedenklich); und Bremsversagen, bei dem die Bremse das Nennmoment nicht mehr hält oder die Spule einen offenen Stromkreis aufweist. Die Feldreparatur der bA64b Encoder-Scheibe oder Elektronik ist im Allgemeinen nicht praktikabel oder empfehlenswert ohne Spezialausrüstung — der Encoder ist eine präzise optische Baugruppe, die Reinraumbedingungen, kalibrierte Werkzeuge für die Scheibenmontage und funktionale Testgeräte erfordert, um die Signalintegrität nach der Montage zu überprüfen. In den meisten Feldsituationen ist es schneller und zuverlässiger, die komplette Motoreinheit auszutauschen. Seriöse FANUC-Serviceorganisationen können den Motor überholen und den Encoder unter kontrollierten Bedingungen ersetzen, was eine gültige Option ist, wenn Original-Ersatzteile knapp sind.
