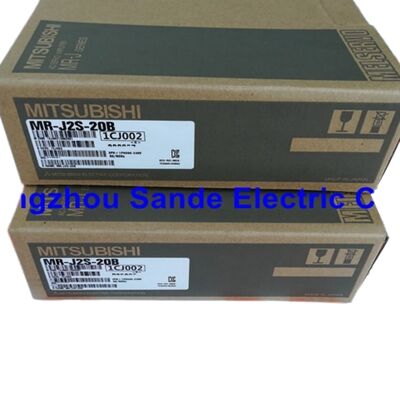

Mitsubishi MR-J2S-20B Servo-Treiber — Neu Original, 200W SSCNET, MELSERVO-J2-Super Serie

Teilenummer: MR-J2S-20B  |  Marke: Mitsubishi Electric  |  Serie: MELSERVO-J2-Super  |  Ausgang: 200 W  |  Bus: SSCNET  |  Zustand: Neu Original

Übersicht

Es gibt Servo-Treiber, und dann gibt es Servo-Treiber, die auf einem dedizierten Bewegungsnetzwerk basieren. Der Mitsubishi MR-J2S-20B gehört fest zur zweiten Kategorie.

Als Teil der MELSERVO-J2-Super-Serie von Mitsubishi Electric ist der MR-J2S-20B ein 200-W-AC-Servo-Verstärker, der für den Betrieb über SSCNET — Mitsubishi's Servo System Controller NETwork — ausgelegt ist, anstatt Impulssignale von einem eigenständigen Controller zu empfangen. Diese einzige architektonische Entscheidung prägt das Verhalten des Treibers in einem Mehrachsensystem: geringerer Verdrahtungsaufwand, synchronisierte Achsensteuerung und ein Kommunikationskanal, der Positionsbefehle, Statusrückmeldungen und Fehlerdaten über dieselbe Daisy-Chain-Verbindung verarbeitet.

Dieses Produkt wurde von Mitsubishi Electric eingestellt. Jede Einheit in dieser Auflistung ist brandneu in originaler Werksverpackung — echter Lagerbestand, der vor dem Ende des Produktlebenszyklus gesichert wurde. Auf dem Markt gibt es überholte und gebrauchte Alternativen; was wir führen, ist das nicht.

Technische Spezifikationen

Der SSCNET-Unterschied — Warum das "B"-Modell existiert

Jeder MR-J2S-Verstärker ist in zwei Versionen erhältlich. Das Suffix verrät Ihnen, welche Sie haben.

-A Modelle empfangen ihre Positionsbefehle als Impulssignale — Schritt/Richtung oder Quadratur-Signale, die direkt von einem Controller-Ausgang verdrahtet sind. Weitgehend kompatibel, einfach zu integrieren mit den meisten SPS und Motion Cards.

-B Modelle — der MR-J2S-20B — werden über serielle Netzwerkkabel an den Steckverbindern CN1A und CN1B mit einem Mitsubishi SSCNET Motion Controller verbunden. Der Motion Controller verwaltet alle Achsen in der Kette in synchronisierten Kommunikationszyklen. Keine Impulsausgänge, keine achsenweise Verdrahtung von Befehlssignalen.

Für Maschinenbauer, die vier oder mehr Achsen unter einem einzigen Motion Controller der Q-Serie oder A-Serie betreiben, ist SSCNET keine Funktion — es ist die Architektur, um die die Maschine herum entwickelt wurde. Der MR-J2S-20B passt nativ in diese Architektur. Er akzeptiert keine Impulssignale und kann nicht durch ein -A Modell ersetzt werden, ohne auch den Controller zu wechseln.

Was diesen Verstärker zur Spezifikation macht

131.072 Impulse/Umdrehung Encoder-Schnittstelle Die Hochauflösungs-Encoder-Kompatibilität ist keine Marketing-Sprache — bei 131.072 Zählungen pro Umdrehung löst der MR-J2S-20B die Motorposition auf etwa 0,003° pro Zählung auf, bevor jegliche mechanische Untersetzung erfolgt. Bei Präzisionsachsen mit kleinem Hub führt dies zu einer wirklich feinen Positionierung, ohne dass das mechanische Untersetzungsverhältnis überdimensioniert werden muss, um einen Auflösungsengpass auszugleichen.

Echtzeit-Autotuning Die Lastträgheit ändert sich zwischen Maschinen, zwischen Werkzeugen und manchmal zwischen Betriebszuständen derselben Maschine. Die Autotuning-Funktion des MR-J2S-20B überwacht diese Änderungen und passt die Servo-Gains kontinuierlich an. Die Inbetriebnahmezeit verkürzt sich, und der Treiber passt sich über die Lebensdauer der Maschine an mechanische Abweichungen an, ohne manuelles Neujustieren.

Integrierte dynamische Bremse — Hardware-Ebene Wenn die Stromversorgung unterbrochen wird oder ein Fehler den Treiber auslöst, greift die dynamische Bremse unabhängig vom Steuerungssystem. Die Motorwicklungen werden über einen internen Widerstandspfad kurzgeschlossen, wodurch die Welle abgebremst wird, ohne auf die Steuerschleife angewiesen zu sein. Für vertikale Achsen oder jede Anwendung, bei der ein unkontrolliertes Auslaufen eine Gefahr darstellt, ist dies eine grundlegende Sicherheitsanforderung — und sie ist bei jedem MR-J2S-20B Standard, nicht optional.

Drehmomentbegrenzung über Klemmkreis und Analogeingang Ein Hardware-Klemmkreis begrenzt das Ausgangsdrehmoment zum Schutz der IGBT-Leistungsstufe während aggressiver Beschleunigungs- und Verzögerungsübergänge. Der Grenzwert ist über Parameter einstellbar oder wird in Echtzeit über einen externen Analogeingang getrimmt, was drehmomentbegrenzte Betriebsmodi ohne separate Hardware ermöglicht.

MR Configurator über RS-232C Schließen Sie einen Laptop an den CN3-Port an, und die MR Configurator-Software bietet Ihnen einen vollständigen Einblick in den Treiber: Live-Parameterbearbeitung, Testlauf, Oszilloskop-ähnliche Trace-Überwachung, Gain-Anpassung und vollständige Alarmhistorie. Während der Inbetriebnahme spart dies Stunden im Vergleich zur Navigation durch Parameter über das Frontpanel-Display. Bei der Fehlerbehebung an einer Maschine in Produktion macht es den Unterschied zwischen einer zwanzigminütigen Reparatur und einer zweistündigen Diagnose-Sitzung.

Umfassende Schutzsuite Der Verstärker überwacht auf: Überstrom · regenerative Überspannung · Überlastung (elektrische thermische) · Motorübertemperatur · Encoder-Fehler · Regenerationsfehler · Unterspannung · sofortiger Stromausfall · Überdrehzahl · übermäßige Positionsabweichung. Bei einem dieser Fehler löst der Treiber aus, speichert den Alarmcode und hält ihn über das Frontpanel-Display oder MR Configurator lesbar — was einen spezifischen Ausgangspunkt für die Fehlerbehebung bietet, anstatt einer generischen Fehleranzeige.

Wo der MR-J2S-20B eingesetzt wird

Die 200-W-Ausgangsleistung und die SSCNET-Schnittstelle positionieren diesen Treiber als Achsenverstärker für kompakte, präzise, hochzyklische Bewegungen in Mehrachsensystemen. Er kommt am häufigsten vor in:

CNC- und Bearbeitungszentren — Werkzeugwechslerbetätigung, Paletten-Rotationspositionierung und kleine Hilfsachsen, bei denen Genauigkeit wichtig ist und der Platz im Schrank begrenzt ist.

Elektronikfertigung — Leiterplatten-Montagemaschinen, SMT-Spender und Test-Handler-Portale, bei denen die Kombination aus hoher Auflösung und SSCNET-Synchronisation die engen Positionsgrenzwerte und Zykluszeiten unterstützt, die diese Prozesse erfordern.

Laserbearbeitung — Flachbett-Schneid- und Markierungssysteme, bei denen X/Y-Tischachsen eine konstante Geschwindigkeitsverfolgung und schnelle Positionsreaktion benötigen, um programmierten Bahnen genau zu folgen.

Halbleiterhandling — Wafer- und Substrattransportbühnen in Reinraumumgebungen. Die Schutzart IP20 ist nicht für die Exposition gegenüber externen Partikeln geeignet, aber innerhalb eines abgedichteten Prozessgehäuses sind die Präzision und der kompakte Fußabdruck des Treibers gut auf die Anwendung abgestimmt.

Verpackung und Etikettierung — Registrierungsachsen, servo-gesteuerte Dosierung und Positionierung von Etikettierkopfpositionen, bei denen die SSCNET-Synchronisation alle Achsen auf demselben Zeitbezug wie der Maschinenzyklus hält.

Kompatible Motoren — 200 W Klasse

Wenn Sie einen Ersatztreiber für eine bestehende Maschine bestellen, lesen Sie das Typenschild des Motors, bevor Sie das Modell bestätigen. Der am Motor angebrachte Encoder-Typ muss mit dem Verstärker kompatibel sein — alle Standard-200-W-HC-KFS- und HC-MFS-Motoren für die MR-J2S-B-Serie verwenden den 131.072 Impulse/Umdrehung Encoder, den der MR-J2S-20B erwartet.

Varianten der Teilenummernsuche

Käufer, die nach diesem Produkt suchen, verwenden verschiedene Formate — alle beziehen sich auf denselben Verstärker:

MR-J2S-20B · MRJ2S20B · MR J2S 20B · MR-J2S-2OB (Verwechslung O / Null — beide beziehen sich auf diese Einheit) · Mitsubishi 200W SSCNET Servo-Verstärker · MELSERVO J2S 20B

Häufig gestellte Fragen

F: Die MR-J2S-Serie ist eingestellt — handelt es sich um eine überholte oder neu verpackte Einheit?

A: Nein. Jede Einheit, die wir führen, ist neu in originaler Mitsubishi-Werksverpackung — echter Lagerbestand, der vor dem Ende des Produktlebenszyklus bezogen wurde. Die MR-J2S-Serie hat den Status PM410 (Ende des Produktlebenszyklus) erreicht, was bedeutet, dass Mitsubishi sie nicht mehr über Standardkanäle produziert oder vertreibt. Echter Neuwarenbestand stammt ausschließlich aus dem Lagerbestand von Händlern, der vor dieser Schließung aufgebaut wurde. Wir verkaufen keine überholten, reparierten oder neu verpackten Einheiten unter einer Neuproduktauflistung. Wenn Sie einen Ersatzteilbestand für Maschinen aufbauen, die noch MR-J2S-B-Treiber verwenden, ist echter Neuwarenbestand jetzt verfügbar — dies wird nicht unbegrenzt so bleiben.

F: Kann der MR-J2S-20B mit einer Q-Serie SPS ohne Motion Controller verwendet werden?

A: Nicht direkt. Der MR-J2S-20B kommuniziert über SSCNET, was einen kompatiblen Mitsubishi Motion Controller erfordert — nicht eine Standard-Q-Serie CPU. Die unterstützten SSCNET-Controller sind: Q172CPU(N), Q173CPU(N), A172SHCPU(N), A173UHCPU, A1SD75M und QD75M. Eine Standard-Q-Serie CPU (QCPU) verfügt nicht über einen SSCNET-Port und kann den MR-J2S-20B nicht steuern. Wenn Ihr System eine Standard-Q-Serie SPS ohne ein Bewegungsmodul verwendet, ist das Modell mit dem Suffix -A (MR-J2S-20A) die geeignete Variante, da es Impulssignale von einem dedizierten Positionierungsmodul akzeptiert.

F: Was ist der Migrationspfad, wenn dieser Treiber schließlich durch ein aktuelles Produktionsmodell ersetzt werden muss?

A: Mitsubishi unterstützt eine definierte Upgrade-Route. Der MR-J4-20B-RJ020 (J4-Serie Verstärker) in Kombination mit der MR-J4-T20 Konvertereinheit ermöglicht es einem J4-Verstärker, sich mit einem bestehenden MR-J2S-B SSCNET-Netzwerk zu verbinden. Das bedeutet, dass der Motion Controller nicht ersetzt werden muss — nur der Verstärker und der Motor ändern sich. Die Konvertereinheit übernimmt die Protokollübersetzung zwischen dem ursprünglichen SSCNET und der SSCNET III/H-Schnittstelle des J4-Verstärkers. Dies ist der offiziell unterstützte Migrationspfad für Maschinen, die MR-J2S-B-Systeme verwenden, bei denen ein Controller-Austausch nicht praktikabel ist.

F: Wie lese und lösche ich die Alarmhistorie auf dem MR-J2S-20B?

A: Alarmcodes werden im Format AL.XX auf dem Frontpanel-Display angezeigt. Die am häufigsten vorkommenden Codes auf dem 20B sind: AL.10 (Unterspannung — Versorgungsverdrahtung und Spannung prüfen), AL.30 (regenerative Überspannung — zu schnelle Verzögerung oder unzureichende Regenerationskapazität), AL.32 (Überspannung — Versorgungsspannung und Verzögerungsrampe prüfen), AL.50 (Überlastung — Motorgröße und thermische Bedingungen prüfen) und AL.16 (Encoder-Fehler — CN2 Encoder-Kabel und Steckverbinder prüfen). Die Alarmhistorie speichert die letzten sechs Fehler. Um die Historie über Software zu lesen oder zu löschen, verbinden Sie einen PC mit dem CN3 RS-232C-Port und verwenden Sie MR Configurator — der Alarmprotokollbildschirm zeigt Fehlercodes, Zeitstempel und die Betriebsdaten zum Zeitpunkt jedes Auslösens an. Das Löschen von Alarmen über das Frontpanel erfolgt über die SET-Tastensequenz, die im MR-J2S-B-Handbuch beschrieben ist.

F: Benötigt dieser 200-W-Treiber einen externen Regenerationswiderstand?

A: Der MR-J2S-20B enthält keinen integrierten Regenerationswiderstand. Für Anwendungen mit geringer regenerativer Last — horizontale Achsen mit moderater Trägheit und moderaten Verzögerungsraten — bewältigt die interne Regenerationsschaltung die Energie ohne Probleme. Für Anwendungen mit häufigen, schnellen Verzögerungszyklen, hoher Lastträgheit oder vertikalen Achsen, bei denen die Schwerkraft beim Abstieg eine konstante regenerative Last darstellt, sollte ein externer optionaler Regenerationswiderstand hinzugefügt werden. Ohne einen solchen wird eine hohe regenerative Belastung den Treiber mit AL.30 (regenerative Überspannung) auslösen. Bewerten Sie Ihren Verzögerungszyklus vor der Inbetriebnahme und fügen Sie den entsprechenden Regenerationswiderstand hinzu, wenn die Anwendung dies erfordert.

Abschließender Hinweis

Der MR-J2S-20B ist eines der besseren Argumente für die Bevorratung von Ersatzteilen für Maschinen, auf die Sie angewiesen sind. Eingestellt, nicht mehr in der Produktionspipeline von Mitsubishi und als Neuware immer schwieriger zu beschaffen, da die Bestände schwinden — die heute verfügbaren Einheiten repräsentieren, was noch übrig ist. Wenn Sie Geräte verwalten, die auf diesem Treiber basieren, ist die praktische Entscheidung einfach.

Fragen zur Motor-Kompatibilität, Controller-Kopplung oder Installationsdetails? Kontaktieren Sie uns vor der Bestellung — wir bestätigen die Passform, bevor Sie sich festlegen.
