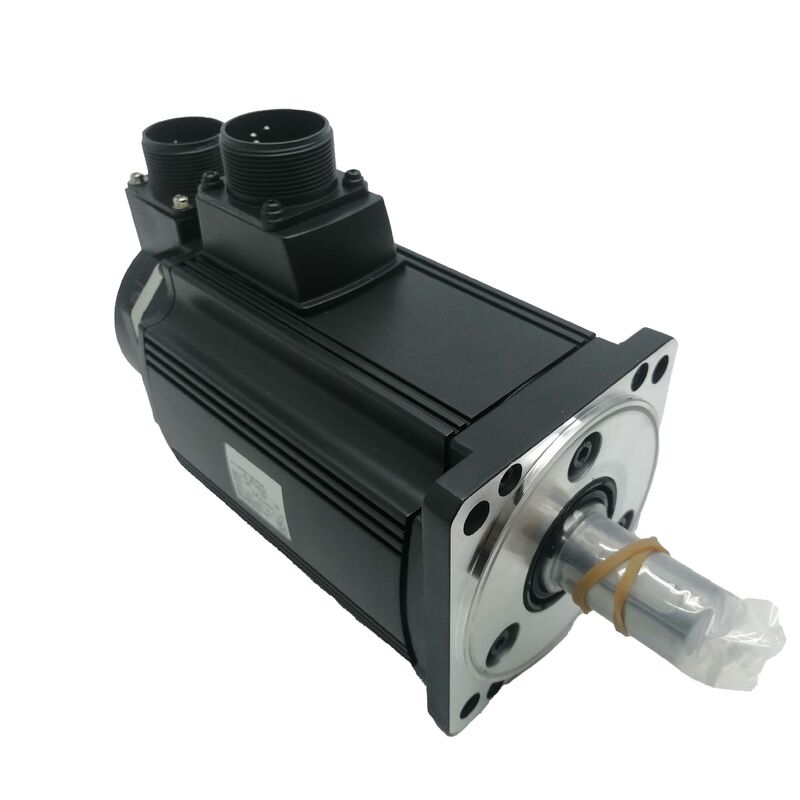

Neuer Mitsubishi HC-RFS203 AC-Servomotor — 2 kW extrem geringe Trägheit, 3000 U/min, 17-Bit-Encoder | Kostenloser Expressversand

Marke: Mitsubishi Electric

Serie: MELSERVO-J2-Super HC-RFS

Teilenummer: HC-RFS203 / HCRFS203

Zustand: Neu | Kostenloser Expressversand | Auf Lager

Was zeichnet die HC-RFS-Serie aus?

Nicht jeder 2-kW-Servomotor ist für denselben Zweck konzipiert. Der Mitsubishi HC-RFS203 wurde speziell für Anwendungen entwickelt, bei denen Beschleunigungs- und Verzögerungszyklen mit hoher Frequenz auftreten — bei denen der Motor Dutzende oder Hunderte Male pro Minute startet, stoppt, umkehrt und neu positioniert, anstatt mit anhaltender Geschwindigkeit zu laufen. Dieses Nutzungsprofil stellt sehr andere Anforderungen an einen Motor als eine herkömmliche Spindel- oder Förderantriebsanwendung.

Die entscheidende technische Entscheidung in der HC-RFS-Serie ist die extrem geringe Rotor-Trägheit. Ein Rotor mit geringer Trägheit beschleunigt und verzögert bei gleichem Drehmoment schneller, was kürzere Positionierzeiten, höhere Zyklusraten und geringeren Energieverbrauch pro Bewegungszyklus bedeutet. Der Kompromiss besteht darin, dass Rotoren mit geringer Trägheit weniger tolerant gegenüber hoher reflektierter Lastträgheit an der Welle sind — aber in den Anwendungen, für die dieser Motor entwickelt wurde, ist dieser Kompromiss der richtige. Maschinen für Hochfrequenztransfers, Pick-and-Place-Mechanismen, Indexieranlagen und schnell reagierende Positionierachsen sind die Bereiche, in denen der HC-RFS203 seine beste Leistung erbringt.

Technische Spezifikationen

Technische Daten aus der Dokumentation der Mitsubishi Electric MELSERVO-J2-Super-Serie und verifizierten Aufzeichnungen von Speziallieferanten.

Der 17-Bit-Encoder — Präzision, die auch bei niedriger Geschwindigkeit hält

Eines der wichtigsten betrieblichen Merkmale des HC-RFS203 ist sein 17-Bit serieller Absolutwert-Encoder, der 131.072 diskrete Positionszählungen pro Umdrehung der Motorwelle liefert.

Um das zu verdeutlichen: Bei dieser Auflösung repräsentiert jeder Encoder-Zählimpuls etwa 0,00275 Grad Wellendrehung. Bei einer typischen Linearachse, die von einer Kugelumlaufspindel mit 10-mm-Steigung und einem Übersetzungsverhältnis von 1:1 angetrieben wird, entspricht dies einer theoretischen Positionsrückführungsgranularität von etwa 0,076 Mikrometern pro Zählimpuls — eine Auflösung, die in keinem realistischen mechanischen System die begrenzende Größe darstellt.

Die praktische Bedeutung zeigt sich am deutlichsten bei niedrigen Geschwindigkeiten. Servosysteme mit Encodern mit geringer Auflösung erzeugen bei langsamen Vorschubgeschwindigkeiten ein ruckeliges Geschwindigkeitsfeedback, da die Positionszählungen selten und inkonsistent am Controller ankommen. Die Geschwindigkeitsregelschleife hat nur begrenzte Daten zur Verfügung, und das Ergebnis ist eine sichtbare Geschwindigkeitswelligkeit — ein Problem, das die Oberflächengüte, die Prozesskonsistenz und die Positionierwiederholgenauigkeit bei langsamen Vorschubgeschwindigkeiten beeinträchtigt. Die feine Zähldichte des 17-Bit-Encoders liefert der Geschwindigkeitsregelschleife auch bei sehr langsamen Wellengeschwindigkeiten reichhaltige, regelmäßige Positionsdaten, was das gleichmäßige Verhalten bei konstanter Geschwindigkeit ermöglicht, das Präzisionsanwendungen erfordern.

Der Encoder ist außerdem vom Absolutwert-Typ, was bedeutet, dass er die Positionsreferenz über Stromausfälle hinweg beibehält, ohne dass nach jedem Einschalten eine Referenzfahrt erforderlich ist.

Extrem geringe Trägheit — Verständnis der Spezifikation und ihrer Auswirkungen

Die Bezeichnung HC-RFS signalisiert eine extrem geringe Rotor-Trägheit innerhalb der Mitsubishi MELSERVO-J2-Super Motorenfamilie. Das Verständnis dessen, was dies in der Praxis bedeutet — und wo es wichtig ist — ist entscheidend, um das Beste aus diesem Motor in einem Systemdesign herauszuholen.

Was "geringe Trägheit" bewirkt. Die Rotor-Trägheit ist der Widerstand, den die rotierende Masse des Motors Änderungen der Geschwindigkeit entgegensetzt. Ein Rotor mit geringerer Trägheit erfordert weniger Drehmoment, um mit einer bestimmten Rate zu beschleunigen und zu verzögern. Für den Servoverstärker, der den Motor antreibt, bedeutet dies eine schnellere Reaktion auf Geschwindigkeits- und Positionsbefehle. Der Motor kann dem Befehlsprofil genauer folgen, was den Folgefehler reduziert und die Zeit verkürzt, die benötigt wird, um eine Zielposition zu erreichen und zu stabilisieren.

Wo es zutrifft. Anwendungen, die am meisten profitieren, sind solche mit kurzen, wiederholten Bewegungszyklen — Indexiertische, die mehrere Positionen pro Sekunde anfahren, Verpackungsmaschinen mit schnellen Pick-and-Place-Zyklen, Druckmaschinen, die eine präzise Registrierung bei hohen Liniengeschwindigkeiten erfordern, und Halbleiterhandhabungsgeräte, bei denen der Durchsatz von der Minimierung der Bewegungszeit pro Zyklus abhängt.

Was es von der Last erfordert. Motoren mit extrem geringer Trägheit sind am effektivsten, wenn die reflektierte Lastträgheit an der Motorwelle innerhalb eines angemessenen Vielfachen der eigenen Rotor-Trägheit des Motors gehalten wird. Die Dokumentation von Mitsubishi MELSERVO-J2-Super liefert für jedes Motormodell Richtlinien für das Verhältnis von Last- zu Motor-Trägheit. Wenn eine hohe Lastträgheit unvermeidlich ist, kann ein Getriebe verwendet werden, um die reflektierte Trägheit an der Motorwelle zu reduzieren — ein gängiger Ansatz, wenn ein Motor der HC-RFS-Serie an einen schwereren Lastmechanismus gekoppelt wird.

HC-RFS im Kontext der J2-Super-Familie

Die MELSERVO-J2-Super-Serie etablierte mehrere verschiedene Motor-Unterfamilien mit unterschiedlichen Trägheitseigenschaften, die jeweils für eine andere Anwendungsklasse optimiert sind:

HC-KFS / HC-MFS — Motoren mit geringer Trägheit und geringer Kapazität im Bereich von 50 W bis 750 W, die in Leichtachsen und kleinen Maschinen eingesetzt werden

HC-SFS — mittlere Kapazität mit Standardträgheit für Anwendungen, bei denen höhere reflektierte Lasten typisch sind und eine gleichmäßige Leistung bei konstanter Geschwindigkeit im Vordergrund steht

HC-RFS — mittlere Kapazität mit extrem geringer Trägheit (einschließlich HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503) für Hochfrequenzbetrieb und anspruchsvolle Beschleunigungsprofile

HC-LFS / HC-UFS — Modelle mit höherer Kapazität für größere Achsantriebe und Spezialanwendungen

Der HC-RFS203 befindet sich mit 2 kW im Bereich der extrem geringen Trägheit und ist mit dem Verstärker MR-J2S-200A/B gekoppelt. Seine Geschwister in derselben Serie — HC-RFS153 (1,5 kW) und HC-RFS353 (3,5 kW) — decken angrenzende Leistungsstufen ab, bei denen die gleiche extrem geringe Trägheit bei unterschiedlichen Nennleistungen benötigt wird.

Kompatibilität und Verstärkerkopplung

Der HC-RFS203 ist für die Verwendung mit den Verstärkern der Mitsubishi MELSERVO-J2-Super-Serie konzipiert. Die Standardkopplung für den Betrieb in der 200-V-Klasse ist der MR-J2S-200A (Positions-, Geschwindigkeits- und Drehmomentregelung, Pulszug-/Analogschnittstelle) oder der MR-J2S-200B (SSCNET-kompatibel). Die CP- und CL-Varianten derselben 200A-Plattform unterstützen CC-Link und andere Kommunikationsschnittstellen innerhalb derselben Motor-Kompatibilitätsliste.

Wichtiger Hinweis zur Migration: Mitsubishi hat ein formelles J2S-Erneuerungsprogramm veröffentlicht, das HC-RFS-Serienmotoren für Kunden, die ältere MELSERVO-J2-Super-Installationen auf aktuelle MELSERVO-J4-Hardware umstellen, auf ihre Nachfolger der HG-SR-Serie abbildet. Die HC-RFS-Serie und ihre kompatiblen MR-J2S-Verstärker sind eingestellte OEM-Produkte. Maschinen, die diese Plattform noch betreiben, werden typischerweise über spezialisierte Gebrauchtwaren bezogen und nicht über neue OEM-Beschaffung. Die Motor- und Verstärkerkombination leistet weiterhin voll funktionsfähig, wenn sie als getestete Gebrauchteinheit geliefert wird, und der Austausch durch die ursprüngliche Teilenummer bleibt der einfachste Wartungsweg für den installierten Bestand.

Zustand und Verfügbarkeit

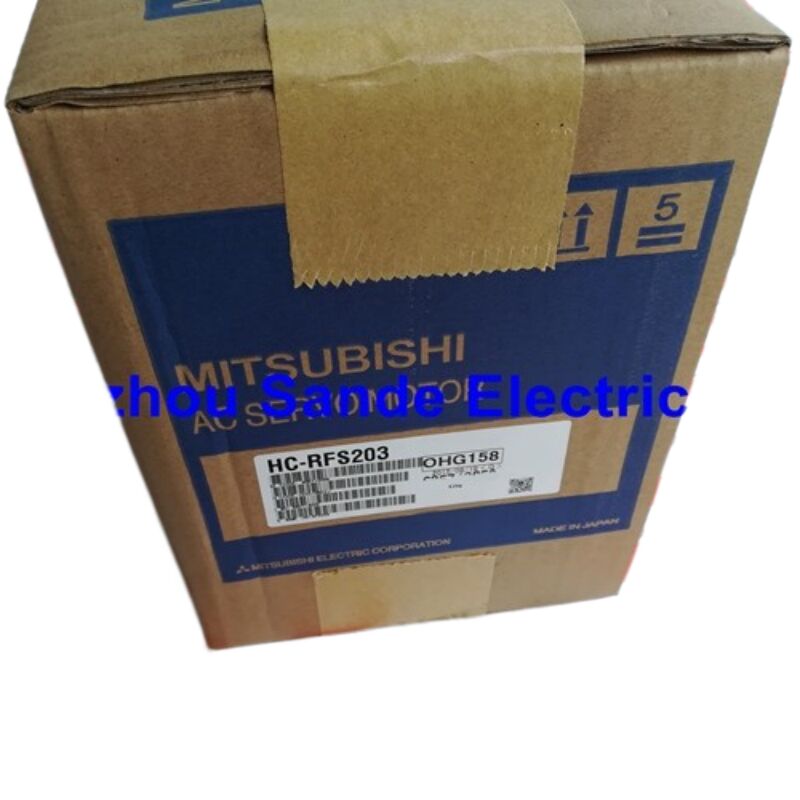

Dieses Angebot gilt für neue HC-RFS203 Einheiten. Neue Altbestands- (NOS) Mitsubishi Servomotoren sind über spezialisierte Distributoren für Industrieautomatisierung erhältlich, die Lagerbestände aus der aktiven Produktionszeit des Produkts pflegen. Neue Einheiten wurden noch nie in eine Maschine eingebaut und behalten ihre ursprüngliche Werksverpackung, die Schutzabdeckung der Welle und die Anschlusskappen.

Für Anwendungen, bei denen eine neue Einheit unerlässlich ist — Garantiebestimmungen, kritische Neubauten oder Situationen, in denen der Motor als Ersatzteil gelagert wird — ist neuer Lagerbestand die richtige Wahl. Wenn die Kosten die Hauptüberlegung sind und der Motor direkt installiert wird, bieten voll getestete Gebrauchteinheiten vergleichbare funktionale Leistung zu geringeren Kosten.

Kostenloser Expressversand ist in diesem Angebot enthalten. Für internationale Ziele variieren Lieferzeit und Speditionsoptionen — kontaktieren Sie uns vor der Bestellung, um die Liefermodalitäten für Ihre Region zu bestätigen.

FAQ

F1: Der HC-RFS203 wird als "extrem geringe Trägheit" beschrieben. Welches Verhältnis von Last- zu Motor-Trägheit ist für diesen Motor akzeptabel?

Die Dokumentation von Mitsubishi MELSERVO-J2-Super gibt für die HC-RFS-Serie ein empfohlenes Verhältnis von Last- zu Motor-Trägheit von bis zu 30-mal der eigenen Rotor-Trägheit des Motors an. Der Betrieb innerhalb dieser Richtlinie stellt sicher, dass die Auto-Tuning- und Gain-Einstellfunktionen des Servoverstärkers eine stabile Closed-Loop-Leistung über den gesamten Geschwindigkeits- und Beschleunigungsbereich aufrechterhalten können. Wenn das Verhältnis der Lastträgheit 30-mal überschreitet, rät Mitsubishi, sich an ihren technischen Support zu wenden, um zu prüfen, ob die Anwendung mit spezifischen Gain-Einstellungen, mechanischen Modifikationen oder einer anderen Motorauswahl untergebracht werden kann. In der Praxis ist, wenn Ihre Anwendung eine hohe reflektierte Lastträgheit an der Motorwelle aufweist — zum Beispiel ein schwerer Drehtisch, der direkt gekoppelt ist — ein Untersetzungsgetriebe zwischen Motor und Last eine effektivere Lösung als die bloße Akzeptanz eines hohen Trägheitsverhältnisses.

F2: Wird der HC-RFS203 mit einem Absolutwert-Encoder geliefert, und bedeutet dies, dass am Verstärker keine Batterie benötigt wird?

Der HC-RFS203 ist standardmäßig mit einem 17-Bit seriellen Absolutwert-Encoder ausgestattet. Der Absolutwert-Encoder speichert die Positionsinformationen einer Umdrehung im Encoder selbst. Für die Beibehaltung der Mehrumdrehungs-Absolutposition — die es dem Controller ermöglicht, die Achsposition über Stromausfälle hinweg zu kennen, wenn eine Achse mehr als eine Umdrehung zurücklegt — benötigt der Verstärker der MR-J2S-Serie eine externe Batterie (MR-BAT), die am Batterieanschluss des Verstärkers angeschlossen ist. Die Absolutwert-Eigenschaft des Encoders sorgt für die Auflösung der Position innerhalb einer Umdrehung; die Verstärkerbatterie sorgt für die Zählung der Mehrumdrehungen über Stromausfallintervalle hinweg. Wenn die MR-BAT-Batterie nicht installiert ist oder leer ist, wenn der Strom abgeschaltet wird, gehen die Absolutwert-Mehrumdrehungs-Positionsdaten verloren und nach dem nächsten Einschalten ist eine Referenzfahrt erforderlich. Die Batterie ist ein Standardwartungsartikel bei jeder MELSERVO-J2-Super-Installation, die Motoren vom Absolutwert-Typ verwendet.

F3: Was ist der Unterschied zwischen dem HC-RFS203 und dem HC-SFS203, und können sie austauschbar verwendet werden?

Beide Motoren haben die gleiche Nennleistung von 2 kW und eine Nenndrehzahl von 3.000 U/min und sind beide mit dem Verstärker MR-J2S-200A kompatibel. Der Hauptunterschied liegt in der Rotor-Trägheit und den daraus resultierenden Leistungseigenschaften. Der HC-SFS203 ist ein Motor mit Standardträgheit, der für Anwendungen mit moderater Lastträgheit und Anforderungen an eine gleichmäßige Leistung bei konstanter Geschwindigkeit unter Last geeignet ist. Der HC-RFS203 ist die Variante mit extrem geringer Trägheit, die speziell für Hochfrequenz-Beschleunigungs- und Verzögerungszyklen entwickelt wurde. Die beiden Motoren sind elektrisch mit demselben Verstärker kompatibel, haben aber mechanisch unterschiedliche Flanschabmessungen und Wellenkonfigurationen — sie sind nicht physisch austauschbar, ohne die Einbaumaße mit der Motorbefestigungsschnittstelle der Maschine zu überprüfen. Wenn Sie einen durch den anderen ersetzen, überprüfen Sie die Rahmenabmessungen, den Wellendurchmesser und die Encoder-Kabelkompatibilität, bevor Sie bestellen, oder konsultieren Sie die Mitsubishi J2S-Erneuerungsdokumentation für verifizierte Ersatzpaarungen.

F4: Was ist der Migrationspfad, wenn der Verstärker MR-J2S-200A ebenfalls nicht verfügbar ist und die gesamte Servoachse ersetzt werden muss?

Mitsubishi Electric hat einen formellen Migrationsleitfaden veröffentlicht — den MELSERVO-J2S/J2M Renewal Guide —, der den vollständigen Ersatzpfad von HC-RFS-Serienmotoren und MR-J2S-Verstärkern zu aktuellen Äquivalenten abdeckt. Der primäre Upgrade-Pfad führt den Verstärker MR-J2S-200A zum MR-J4-200A und ordnet den HC-RFS203-Motor dem Äquivalent der HG-SR-Serie zu. Dieser Austausch beinhaltet die Verwendung eines Mitsubishi-Erneuerungskits, das den vorhandenen Maschinenkabelbaum an die Pinbelegung des neuen Verstärkers anpasst, wodurch die Notwendigkeit entfällt, die Maschine von Grund auf neu zu verkabeln. Der Leitfaden gibt die genauen Teilenummern der Erneuerungskits, die Motorersatzpaarungen und wichtige Hinweise zu Unterschieden bei Drehmomentcharakteristiken und Trägheitsverhältnissen zwischen den Original- und Ersatzkomponenten an. Für jede Maschine, bei der sowohl Motor als auch Verstärker gleichzeitig ersetzt werden müssen, wird die Verwendung der Erneuerungsdokumentation und die Befolgung der von Mitsubishi spezifizierten Kit-Konfiguration dringend empfohlen, anstatt einer Ad-hoc-Komponentensubstitution.

F5: Dieser Motor ist als neue Einheit aufgeführt. Wie sollte er gelagert werden, wenn er als Ersatzteil gekauft und nicht sofort eingebaut wird?

Die Lagerungsempfehlungen von Mitsubishi Electric für Servomotoren sollten für jede neue Einheit befolgt werden, die als Ersatzteil aufbewahrt wird. Der Motor sollte im Innenbereich in einer sauberen, trockenen Umgebung gelagert werden, wobei die Umgebungstemperatur zwischen −15°C und +70°C und die Luftfeuchtigkeit unter 90 % (nicht kondensierend) liegen sollte. Direkte Sonneneinstrahlung, Vibrationen und korrosive Atmosphären sind zu vermeiden. Die Welle sollte nicht Feuchtigkeit ausgesetzt sein — behalten Sie die Schutzabdeckung der Welle bis zur Installation auf. Bei Lagerzeiten von mehr als einem Jahr ist es ratsam, die Welle periodisch zu drehen, um das Lagerfett zu verteilen und statische Lagerverformungen zu verhindern. Die Encoder-Baugruppe ist ein präzises optisches Bauteil; der Motor sollte nicht in Umgebungen mit leitfähigem Staub, Metallspänen oder aggressiven chemischen Dämpfen gelagert werden. Wenn der Motor nach längerer Lagerung schließlich installiert wird, inspizieren Sie den Encoder-Kabelstecker und den Stromstecker auf Anzeichen von Korrosion oder Verunreinigungen, bevor Sie ihn an den Verstärker anschließen.
