Mitsubishi HC-MFS73BG2W5-S1 AC-Servomotor — 750W, Bremse, 1/25 Präzisionsuntersetzungsgetriebe, Spezialwelle

Marke: Mitsubishi Electric

Serie: MELSERVO HC-MFS

Plattform: MR-J2S

Teilenummern: HC-MFS73BG2W5-S1 / HCMFS73BG2W5S1

Neu in Originalverpackung | Expressversand verfügbar | Auf Lager

Gebaut für Präzisionsbewegungen, die keine Kompromisse zulassen

Es gibt einen Grund, warum der HC-MFS73BG2W5-S1 eine der am häufigsten spezifizierten Konfigurationen in der Mitsubishi HC-MFS-Produktfamilie darstellt. Er kombiniert vier verschiedene Designelemente in einer einzigen Einheit: einen Servomotor mit extrem geringer Trägheit von 750 W, eine eingebaute elektromagnetische Haltebremse, ein Präzisionsuntersetzungsgetriebe mit einem Übersetzungsverhältnis von 1/25 und einen Spezialwellenausgang mit einer kundenspezifischen Wellenendgeometrie. Jede dieser Funktionen ist separat in einfacheren Varianten erhältlich. Alle vier zusammen in einer Motorbaugruppe spiegeln eine sehr bewusste Ingenieursentscheidung wider — typischerweise getrieben von einer Anwendung, die gleichzeitig gesteuerte Positionierung, kompakte Kraftübertragung, hohes Ausgangsdrehmoment bei niedriger Drehzahl und eine spezifische mechanische Schnittstelle erfordert, die die Standardwellengeometrie nicht bieten kann.

Der Basismotor ist der HC-MFS73B, Teil der MELSERVO J2S-Plattform von Mitsubishi. Die HC-MFS-Familie wurde um das Konzept der extrem geringen Trägheit in Kombination mit einem kleinen Formfaktor entwickelt, was diese Motoren besonders gut für Automatisierungsaufgaben mit hohem Takt geeignet macht, bei denen schnelle Beschleunigung und Verzögerung für den Maschinendurchsatz entscheidend sind. Mit einer Nennleistung von 750 W bei einem Flansch von 80×80 mm war und ist das Drehmoment-Größen-Verhältnis für seine Klasse wirklich wettbewerbsfähig.

Ausgestattet mit dem Präzisionsuntersetzungsgetriebe G2 (Übersetzungsverhältnis 1/25) und der elektromagnetischen Bremse verwandelt diese Konfiguration den Basismotor in etwas kategorisch anderes: einen langsam laufenden Servostellantrieb mit hohem Drehmoment, der die Position ohne Strom hält und über eine speziell entwickelte Welle mit der Maschine verbunden wird. Für die Geräte, für die er entwickelt wurde, gibt es keinen generischen Ersatz.

Technische Spezifikationen

Motorgehäusespezifikationen stammen aus den offiziellen Produktlisten von Mitsubishi Electric Factory Automation Americas und dem Mitsubishi General-Purpose AC Servo Instruction Manual (SH030052). IP-Schutzart des Untersetzungsgetriebes gemäß Mitsubishi Electric Servo System Katalog.

Das Untersetzungsgetriebe — Was 1/25 mit dem Ausgangsdrehmoment macht

Die Kombination eines 750-W-Servomotors mit einem 1/25-Präzisionsuntersetzungsgetriebe bewirkt eine grundlegende Veränderung des Verhaltens der Einheit an der Ausgangswelle. Der Motor dreht sich weiterhin in seinem normalen Betriebsdrehzahlbereich — das Getriebe, das sich zwischen Motor und Last befindet, reduziert diese Drehzahl und vervielfacht das verfügbare Drehmoment im gleichen Verhältnis. Bei einem Übersetzungsverhältnis von 1/25 dreht sich die Ausgangswelle mit einem Fünfundzwanzigstel der Motordrehzahl, während sich das Drehmoment am Ausgang um den gleichen Faktor erhöht, nur reduziert durch mechanische Verluste im Getriebe selbst.

In der Praxis: Eine Anwendung, die ein hohes Haltemoment in einem kompakten Gehäuse benötigt oder eine signifikante mechanische Last mit hoher Winkelauflösung positionieren muss, profitiert genau von dieser Art von integrierter Motor-Getriebe-Anordnung. Das Untersetzungsgetriebe ist ein Präzisionstyp — kein Standard-Stirnradgetriebe —, was bedeutet, dass das Spiel auf für Positionierungs- und Feedback-kritische Anwendungen geeignete Werte begrenzt ist. Das Getriebegehäuse hat eine IP44-Schutzart und schützt es vor dem Eindringen von Festkörpern und Spritzwasser aus jeder Richtung, was für industrielle Umgebungen geeignet ist, in denen der Motor während des Betriebs Kühlmittel oder Prozessflüssigkeiten ausgesetzt sein kann.

Da das Getriebe werkseitig integriert ist und der Motor unter dieser Teilenummer als komplette Baugruppe bewertet wird, müssen Benutzer kein separates Getriebe beschaffen, ausrichten oder an die Motorwelle koppeln. Die Ausrichtung und Kopplung erfolgen im Werk, wodurch die mechanischen Variablen eliminiert werden, die bei der Feldmontage auftreten.

Elektromagnetische Bremse — Position halten ohne Dauerstrom

Die Bezeichnung "B" in HC-MFS73B steht für eine eingebaute elektromagnetische Haltebremse. Dies ist eine Sicherheits- und Haltevorrichtung, kein dynamischer Bremsmechanismus zum Anhalten des Motors unter Strom. Wenn die Bremsspule mit Strom versorgt wird, löst sich die Bremse und die Motorwelle dreht sich frei. Wenn die Stromversorgung der Bremse unterbrochen wird — sei es absichtlich oder aufgrund eines Stromausfalls —, greift die Bremse mechanisch und hält die Welle in Position.

Diese Architektur ist Standard in Servoanwendungen, bei denen Schwerkraftlasten oder äußere Kräfte unerwünschte Bewegungen verursachen würden, wenn der Motor abgeschaltet oder die Servosteuerung verloren geht. Vertikale Achsen, Klemmmechanismen, Rundschalttische und jede Last, die genau dort bleiben muss, wo sie ist, wenn die Maschine stoppt, sind das natürliche Einsatzgebiet eines Servomotors mit Bremse.

Ein Installationshinweis, der beachtet werden sollte: Wenn der Motor mit dem Wellenende nach oben montiert ist, geben die Mitsubishi-eigenen Bedienungsanleitungen an, dass die Bremsplatte während des Betriebs ein leichtes Schleifgeräusch erzeugen kann — dies ist ein normales Merkmal des Designs, kein Fehlerzustand.

17-Bit Absolutwertgeber — Position bleibt über Stromzyklen erhalten

Der 17-Bit-Absolutwertgeber, der an diesem Motor angebracht ist, bietet 131.072 verschiedene Positionen pro Umdrehung. Wichtiger ist, dass es sich um einen Absolutwertgeber handelt — nicht um einen Inkrementalwertgeber. Der Unterschied ist für die Art der Anwendungen, die diese Motorkonfiguration typischerweise bedient, von erheblicher Bedeutung.

Ein Inkrementalwertgeber kann nur Änderungen der Position von einem bekannten Referenzpunkt aus verfolgen. Wenn der Strom ausfällt oder die Maschine gestoppt und neu gestartet wird, muss die Steuerung die Achse neu positionieren, um einen Positionsbezug wiederherzustellen, bevor der normale Betrieb wieder aufgenommen werden kann. Ein Absolutwertgeber behält die vollständige Positionsinformation auch über Stromzyklen hinweg — wenn der Strom wiederhergestellt ist, weiß die Steuerung sofort, wo sich die Achse befindet. Kein Referenzfahrzyklus erforderlich.

Für Maschinen mit mehreren Achsen, komplexen Vorrichtungen oder sicherheitskritischen Prozessen, bei denen eine verpasste Referenzposition Werkzeuge oder Produkte beschädigen könnte, ist der Absolutwertgeber ein bedeutender betrieblicher Vorteil. Er ist auch eines der Merkmale, die die HC-MFS73-Serie von kostengünstigeren Servoprodukten unterscheiden — die 17-Bit-Auflösung und das absolute Feedback sind Merkmale eines Motors, der für den präzisen industriellen Einsatz gebaut ist, nicht für die Massenautomatisierung.

Kompatible Servo-Verstärker

Der HC-MFS73BG2W5-S1 arbeitet auf der MELSERVO MR-J2S-Plattform. Die vier Verstärker, die mit dem HC-MFS73B-Motor kompatibel sind, sind:

Die richtige Verstärkerwahl hängt von der Steuerungsarchitektur der Maschine ab, in der dieser Motor gewartet wird. Bei Maschinen, die ursprünglich um die SSCNET-Mehrachsensteuerung herum gebaut wurden, ist der MR-J2S-70B die richtige Wahl. Einzelachsen oder per Pulszug gesteuerte Achsen verwenden den MR-J2S-70A. Wenn Sie unsicher sind, welcher Verstärker ursprünglich in der Maschine verbaut war, überprüfen Sie die Verstärkermodellnummer auf dem vorhandenen Antrieb, bevor Sie bestellen.

Beschaffungskontext — Ausgelaufenes OEM, verfügbar über Überschuss

Mitsubishi Electric hat die gesamte HC-MFS- und HC-MF-Motorenserie eingestellt. Neue Einheiten werden nicht mehr hergestellt und das Teil ist nicht über aktive autorisierte Mitsubishi-Vertriebskanäle erhältlich. Die einzige Quelle für neue Lagerbestände in Originalverpackung ist der Markt für industrielle Überschuss- und Restbestände — Einheiten aus ursprünglichen Produktionsläufen, die nie installiert wurden.

Dies ist wichtig für Käufer, die genau diese Konfiguration benötigen. Der Austausch einer anderen Motorvariante — das Entfernen der Bremse, das Ändern des Übersetzungsverhältnisses oder die Verwendung einer Standardwelle anstelle der Spezialwellenspezifikation W5/S1 — ist beim Austausch einer Einheit in einer bestehenden Maschine nicht einfach. Die mechanische Schnittstelle, das Halteverhalten und das Übersetzungsverhältnis sind Teil des Designs der ursprünglichen Maschine. Eine Einheit, die neu in Originalverpackung von Mitsubishi geliefert wird, mit den richtigen Suffixcodes auf dem Typenschild, ist ein gleichwertiger Ersatz. Das bietet dieses Angebot.

Anwendungen, in denen diese Konfiguration typischerweise zu finden ist

Die Kombination aus elektromagnetischer Bremse, 1/25-Präzisionsuntersetzungsgetriebe und Spezialwellenausgang deutet auf Präzisionspositionierungsanwendungen hin, bei denen niedrige Ausgangsdrehzahl, hohes Ausgangsdrehmoment, sicheres Halten der Position und eine spezifische mechanische Kopplungsgeometrie gleichzeitig erforderlich sind. Häufige Installationen umfassen:

Rundschalttischmechanismen in Montage- und Prüfanlagen — wo ein gesteuerter, wiederholbarer Winkelschritt erforderlich ist und die Achse zwischen den Schritten ohne kontinuierlichen Motorstrom halten muss. Roboter-Gelenkantriebe in Mitsubishi- und Drittanbieter-Roboterarmen früherer Generationen, die HC-Serien-Servomotoren direkt an den Gelenkpositionen verwendeten. Spezialmaschinenachsen, bei denen ein Getriebeservo einen herkömmlichen Getriebemotor mit Rückmeldung ersetzt. Antriebe für Förder- und Transfermaschinen, bei denen die Kombination aus Positionierungsrückmeldung und Haltebremse sowohl Genauigkeit als auch Sicherheit bietet.

Verpackung und Versand

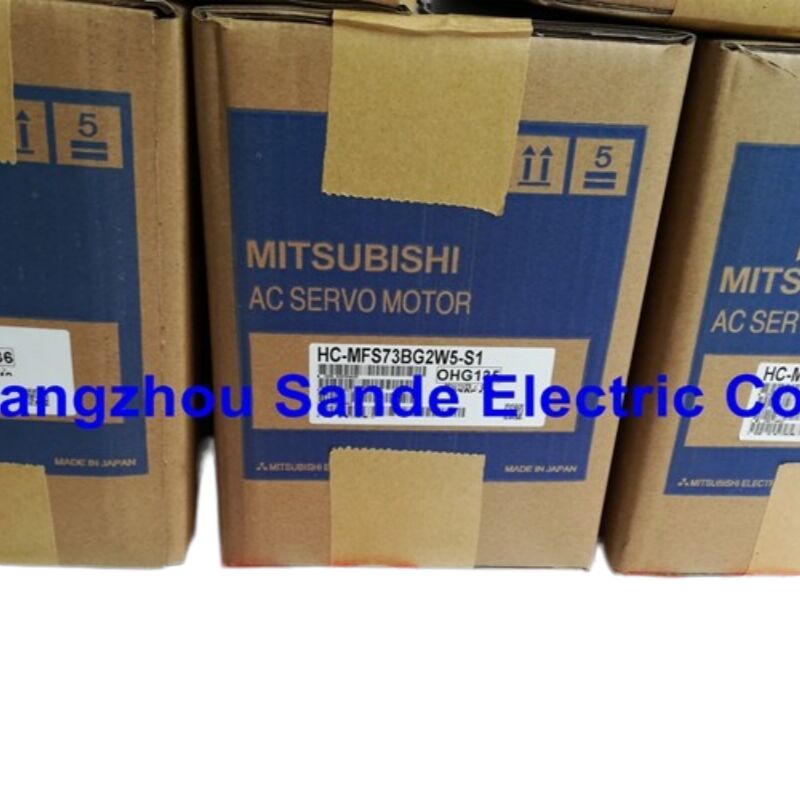

Diese Einheit wird versandt neu, in originaler Mitsubishi Electric Verpackung, mit unberührten Motor- und Encoder-Anschlüssen. Expressversandoptionen sind an der Kasse verfügbar — DHL, FedEx und UPS International Express Services werden alle mit vollständiger Sendungsverfolgung von der Absendung bis zur Lieferung angeboten. Auf Lager befindliche Einheiten werden am selben Geschäftstag für Bestellungen vor dem täglichen Versand-Cutoff für den Versand vorbereitet.

FAQ

F1: Der HC-MFS73BG2W5-S1 ist als "ausgelaufen" aufgeführt. Ist eine neue Einheit in Originalverpackung tatsächlich verfügbar und was bedeutet "neu" in diesem Zusammenhang?

"Ausgelaufen" bedeutet, dass Mitsubishi Electric die Produktion dieses Teils eingestellt hat — es wird nicht mehr hergestellt und kann nicht über aktive autorisierte Kanäle bestellt werden. Das bedeutet nicht, dass das Teil in der Lieferkette nicht mehr existiert. Industrielle Anlagen haben lange Lebenszyklen, und ursprüngliche Produktionsläufe hinterließen oft Lagerbestände, die von Surplus- und Industriegroßhändlern gekauft oder gelagert wurden, bevor der OEM die Serie einstellte. Ein neuer HC-MFS73BG2W5-S1 in Originalverpackung ist eine Einheit aus diesem ursprünglichen Produktionslauf — ungeöffnet, in der werkseitig versiegelten Mitsubishi-Verpackung, mit allen originalen Anschlussabdeckungen, Beschriftungen und Dokumentationen intakt. Er wurde nie installiert, repariert oder überholt. Für eine Maschine, die diese exakte Teilenummer benötigt, ist eine neue Surplus-Einheit in jeder funktionalen und mechanischen Hinsicht gleichwertig mit einer neuen OEM-Einheit.

F2: Kann der HC-MFS73BG2W5-S1 mit einem neueren Mitsubishi Servo-Verstärker wie der MR-J4-Serie gekoppelt werden?

Eine direkte Plug-and-Play-Kompatibilität mit MR-J4-Verstärkern besteht bei HC-MFS-Motoren in Standardkonfiguration nicht, da der MR-J4 ein anderes Encoder-Schnittstellenprotokoll verwendet. Mitsubishi Electric bietet MR-J2S-zu-MR-J4-Erneuerungswerkzeugkits (speziell das MR-J4-DU_B-RJ020 mit zugehöriger Erneuerungshardware) an, die dafür ausgelegt sind, MR-J4-Verstärker ältere HC-Serien-Motoren anzusteuern. Dies ist jedoch keine Standard-Verkabelungsänderung — sie beinhaltet spezifische Erneuerungskabel und Parameterkonfigurationen, und der HC-MFS73B-Motor gehört zu denen, die eine Bestätigung der Softwareversionskompatibilität auf der Seite des Erneuerungsverstärkers erfordern. Wenn ein Upgrade der Verstärkerplattform in Betracht gezogen wird, bestätigen Sie die genaue Teilenummer des Erneuerungswerkzeugs mit dem technischen Support von Mitsubishi Electric, bevor Sie sich für die Kombination entscheiden.

F3: Was ist die Ausgangsdrehzahl an der Getriebewelle, wenn der Motor mit Nenndrehzahl läuft?

Wenn der Motor mit seiner Nenndrehzahl von 3.000 U/min läuft und das G2-Präzisionsuntersetzungsgetriebe ein Übersetzungsverhältnis von 1/25 bietet, beträgt die Ausgangswellendrehzahl 120 U/min (3.000 ÷ 25). Bei der maximalen Motordrehzahl von 4.500 U/min erreicht die Ausgangswelle 180 U/min. Dies sind die Drehzahlen am Getriebeausgang, der die Welle ist, die mit der angetriebenen Maschinenkomponente verbunden ist. Der Servo-Verstärker und die Steuerung befehlen und überwachen weiterhin Position und Geschwindigkeit am Motor-Encoder — das Übersetzungsverhältnis ist eine feste mechanische Beziehung und die Steuerungssoftware muss dies bei der Berechnung des Bewegungsprofils berücksichtigen.

F4: Die Suffixe W5 und S1 deuten auf eine Spezialwelle hin. Was bedeutet das für die Installation und kann eine Standardwellenversion ersetzt werden?

W5 bezeichnet eine Spezialwellenspezifikation und S1 eine Spezialwellenendgeometrie — beides sind werkseitig von Mitsubishi Electric angebrachte Sonderanfertigungen, die zum Zeitpunkt der ursprünglichen Spezifikation des Teils für die Maschine, die es bedient, definiert wurden. Die genauen Abmessungen der W5-Welle und des S1-Wellenendes sind spezifisch für diese Konfiguration und unterscheiden sich von der Standard-Geradwellengeometrie des Basismodells HC-MFS73B. In den meisten Fällen hat eine Maschine, die für die Aufnahme der W5/S1-Welle gebaut wurde, eine mechanische Kopplung, ein Getriebeschnittstelle oder einen Ausgangsflansch, der auf diese spezifischen Abmessungen abgestimmt ist. Der Austausch einer Standardwellenversion würde typischerweise eine Bearbeitung oder den Austausch der Kopplung auf der Maschinenseite erfordern — Arbeiten, die je nach Maschinendesign möglicherweise nicht durchführbar sind. Wenn Sie einen defekten Motor in einer bestehenden Maschine ersetzen, ist der sicherste Ansatz, die vollständige Teilenummer exakt abzugleichen, was dieses Gerät bietet.

F5: Benötigt die elektromagnetische Bremse eine separate Verkabelung und eine dedizierte Stromversorgung?

Ja. Die elektromagnetische Bremse im HC-MFS73B ist ein separater Stromkreis von den Motorwicklungen und dem Encoder. Sie benötigt eine dedizierte 24-V-DC-Stromversorgung, die über ein eigenes Leitungspaar angeschlossen wird, getrennt von den U/V/W-Stromleitungen des Motors und dem Encoderkabel. Der MR-J2S-Verstärker liefert ein Bremsausgangssignal, aber der eigentliche Bremsspulenstrom wird von der externen 24-V-DC-Versorgung bezogen — das Verstärkersignal steuert ein Relais oder einen Transistor, der die Bremsversorgung schaltet, nicht den vollen Spulenstrom direkt. Die Pinbelegung und das Verdrahtungsdiagramm des Bremsanschlusses sind im Mitsubishi MR-J2S Servo Amplifier Instruction Manual dokumentiert. Beim Austausch eines Motors in einer bestehenden Installation kann die vorhandene Bremsverdrahtung in der Regel unverändert wiederverwendet werden, wenn die Kabelanschlüsse in gutem Zustand sind.
