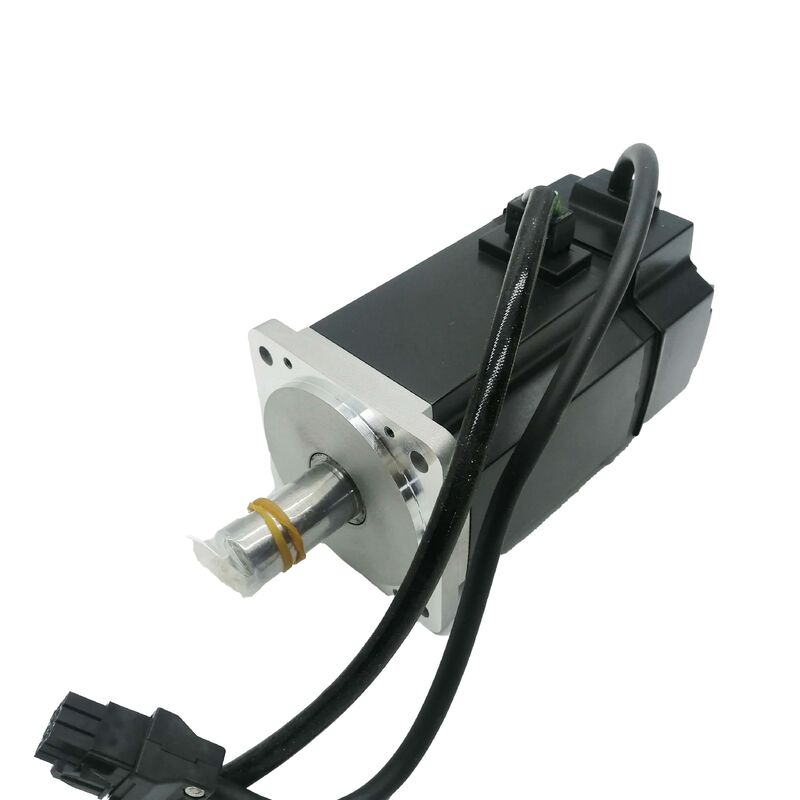

Mitsubishi HC-KFS73K AC-Servomotor — 750W, Keilwelle, 17-Bit Absolutwertgeber, MELSERVO MR-J2S

Marke: Mitsubishi Electric

Serie: MELSERVO HC-KFS

Plattform: MR-J2S

Teilenummern: HC-KFS73K / HCKFS73K

Neu in Originalverpackung | Kostenloser Expressversand | Auf Lager

Geringe Trägheit, hohes Drehmoment, ein Detail, das alles verändert

Die meisten Spezifikationen zwischen dem HC-KFS73 und dem HC-KFS73K sind identisch — gleiche 750W Leistung, gleiches Nenndrehmoment von 2,4 N·m, gleicher 17-Bit-Absolutwertgeber, gleicher Verstärker, gleicher Flansch. Was sie unterscheidet, ist ein einziges mechanisches Detail an der Abtriebswelle: eine Keilnut mit einer Passfeder.

Diese Unterscheidung ist nicht kosmetisch. Eine Keilwelle überträgt Drehmoment durch eine formschlüssige mechanische Verriegelung zwischen Motorwelle und angetriebenem Bauteil — einer Riemenscheibe, einem Zahnrad, einer Kupplungsnabe oder einem Zahnrad — und nicht allein durch Reibungskraft. In Anwendungen, bei denen die Kupplung hohen Spitzenlasten, häufigen Richtungswechseln oder Vibrationen ausgesetzt ist, die dazu führen würden, dass eine geklemmte Nabe mit der Zeit verrutscht, ist die Keilverbindung die technische Wahl, die die mechanische Baugruppe über Tausende von Betriebsstunden in Position hält. Wenn die Maschine für die Aufnahme einer Motorwelle mit Keilnut ausgelegt war, gibt es keine Alternative, die ohne Modifikation der Kupplungskomponenten korrekt passt.

Dies ist ein 750W-Servomotor mit geringer Trägheit von Mitsubishi Electric's MELSERVO J2S-Plattform. Er ist für reaktionsschnelle, wiederholbare Bewegungen in kompakten Maschinenumgebungen konzipiert — und wird mit genau der Wellengeometrie geliefert, die die um ihn herum gebauten Maschinen benötigen.

Technische Spezifikationen

Spezifikationen stammen von der offiziellen Produktseite von Mitsubishi Electric Factory Automation Americas (HC-KFS73K) und dem Katalog MELSERVO-J2-Super Servo Amplifiers & Motors (L03007D).

Geringe Trägheit vs. Ultra-Geringe Trägheit — Verstehen, wo der HC-KFS73K liegt

Mitsubishi Electric's HC-Serie gliedert seine Servomotoren in verschiedene Trägheitsklassen, und die Unterscheidung ist es wert, verstanden zu werden, bevor ein Motor für ein neues Design ausgewählt oder ein Ersatzteil bewertet wird.

Die Serie HC-MFS (Ultra-Geringe Trägheit) weist die geringsten Rotor-Trägheitswerte in der HC-Reihe auf und wurde speziell für die schnellstmögliche Beschleunigung und Verzögerung in Anwendungen mit sehr hohem Zyklus und leichten Lasten entwickelt. Ihre Massenträgheitsmomente sind auf Kosten der Rotormasse minimiert.

Die Serie HC-KFS (Geringe Trägheit) — die Familie, zu der dieser Motor gehört — nimmt die nächste Stufe ein. Sie bietet eine geringere Trägheit als Motoren mit mittlerer Trägheit, unterstützt aber etwas größere Lastmassen und eine breitere Palette von mechanischen Kupplungsoptionen. Bei der 750W-Nennleistung des HC-KFS73K reagiert der Rotor mit geringer Trägheit immer noch schnell auf Geschwindigkeitsänderungen, aber der Motor ist auch physisch für Anwendungen geeignet, die substanziellere angeschlossene Lasten beinhalten — Förderbänder, XY-Tische, Portalachsen und mehrachsige Handhabungsgeräte, bei denen die bewegte Masse nicht unerheblich ist.

Die praktische Auswirkung für Wartungstechniker ist, dass eine für einen HC-KFS73K entwickelte Maschine nicht einfach einen HC-MFS73K ersetzen kann, ohne mechanische und möglicherweise Parameteranpassungen vorzunehmen — die Trägheitsklasse beeinflusst die Abmessungen des Motors und die Kupplungsgeometrie, nicht nur seine dynamische Leistung. Ein 1:1-Austausch bedeutet die gleiche Serie, den gleichen Suffix, die gleiche Teilenummer.

Die Keilwelle — Mechanische Funktion und warum sie existiert

Eine Keilnut ist ein rechteckiger Schlitz, der entlang der Länge der Motorabtriebswelle gefräst ist. Ein passender Schlitz wird in die Bohrung der Kupplungsnabe oder Riemenscheibe gefräst. Eine präzisionsgeschliffene rechteckige Stahlfeder passt gleichzeitig in beide Schlitze, überbrückt den Spalt zwischen Welle und Nabe und schafft eine formschlüssige Drehverriegelung, die nicht von der Klemmkraft abhängt.

Die technischen Gründe für die Spezifikation einer Keilwelle gegenüber einer glatten Welle liegen in der Art der Last:

Wenn das Drehmoment durch reine Reibung übertragen wird — eine geklemmte Nabe auf einer glatten Welle —, ist das maximal übertragbare Drehmoment eine Funktion der Klemmkraft und des Reibungskoeffizienten zwischen den Oberflächen. Bei anhaltend hohem Drehmoment, Spitzenlasten während der Beschleunigung, Stoßlasten vom angetriebenen Mechanismus oder Vibrationen über lange Betriebsperioden kann die Nabe inkrementell auf der Welle rotieren. Jedes Mikro-Schlupfereignis bewegt die Nabe leicht, und mit der Zeit rutscht die Kupplung weit genug, um einen Positionsfehler, einen mechanischen Ausfall oder beides zu verursachen.

Eine Keilwelle eliminiert den Schlupf vollständig. Die mechanische Verriegelung überträgt das Drehmoment durch Scherung in der Passfeder, nicht durch Reibung in der Passung. Das Spiel in einer richtig sitzenden Keilkupplung ist im Wesentlichen Null, und die Drehmomentkapazität der Verbindung wird durch die Scherfestigkeit des Passfeder-Materials bestimmt und nicht durch die Klemmkraft. Für einen 750W-Motor, der mit einer maximalen Spitzendrehzahl von bis zu 5.175 U/min und einem verfügbaren Spitzendrehmoment von 7,2 N·m läuft, ist dies in vielen realen Anwendungen die geeignete Kupplungskonstruktion.

Die Passfeder selbst ist im Lieferumfang des Motors enthalten — die Installation erfordert nur eine ordnungsgemäße Passfederaufnahme in beiden Schlitzen, bevor die Kupplungsnabe auf die Welle montiert wird.

17-Bit Absolutwertgeber — Kein Homing beim Start erforderlich

Der eingebaute 17-Bit-Geber im HC-KFS73K erzeugt 131.072 diskrete Positionswerte pro Umdrehung und behält die vollständigen Absolutpositionsdaten über Stromausfälle hinweg bei. Die praktische Betriebskonsequenz davon ist unmittelbar: Wenn die Maschine eingeschaltet wird, weiß die Servosteuerung bereits genau, wo sich jede Achse mit diesem Motor befindet, ohne dass eine Achsenbewegung zur Festlegung eines Referenzpunktes erforderlich ist.

Für Maschinen mit mehreren Achsen, komplexen Vorrichtungen oder vertikalen Achsen, bei denen eine Homing-Bewegung bei falscher Initiierung Probleme verursachen könnte, ist die Eliminierung des Homing-Zyklus ein echter Betriebs- und Sicherheitsvorteil. Er reduziert auch die Zykluszeit zu Beginn jeder Produktionsschicht — Achsen sind sofort einsatzbereit, sobald das Servosystem eingeschaltet und initialisiert ist, nicht erst nach Abschluss einer sequenziellen Rückkehr zum Nullpunkt.

Die Auflösung selbst — 131.072 Positionen pro Umdrehung — entspricht einer Winkelauflösung von unter einer Bogenminute an der Motorwelle. Durch jede mechanische Untersetzung zur Last multipliziert sich diese Auflösung weiter. Für Anwendungen, die eine präzise Positionskontrolle über den gesamten Ausgangsweg benötigen, wird der Geber nicht zum limitierenden Faktor für die Genauigkeit des Bewegungssystems.

Kompatible Servoverstärker

Der HC-KFS73K ist mit der Verstärkerfamilie MR-J2S-70 abgestimmt. Alle vier Schnittstellenvarianten unterstützen denselben Motor; die Wahl wird durch die Bussystemarchitektur der Maschine bestimmt:

Bei Maschinen, die mit SSCNET-Multi-Achsen-Steuerung und einem MR-J2S-70B zur Ansteuerung des HC-KFS73K gebaut wurden, umfasst der Motoraustausch nur den Motor — der Verstärker, die Verkabelung und die Systemparameter bleiben unverändert. Dasselbe gilt für jede andere Schnittstellenvariante. Die Verstärkerkonfiguration wird im Verstärker und Controller gespeichert, nicht im Motor.

Wenn der vorhandene Verstärker der Maschine funktionsfähig ist, ersetzen Sie ihn nicht als Teil eines Motoraustauschs, es sei denn, er wurde unabhängig als Ursache des Fehlers identifiziert.

HC-KFS73 Familie — Varianten im Überblick

Der HC-KFS73 wurde in verschiedenen Wellen- und Bremskombinationen hergestellt, die alle die gleiche Kernspezifikation von 750W, 2,4 N·m, 3.000 U/min teilen:

Dieses Angebot betrifft den HC-KFS73K: Keilwelle, keine elektromagnetische Bremse. Die richtige Variante für eine bestimmte Maschine wird durch die ursprüngliche Teilenummer auf dem Typenschild des Motors bestimmt — die exakte Übereinstimmung ist der einzig zuverlässige Ansatz für einen 1:1-Austausch.

Wo der HC-KFS73K eingesetzt wird

Die Kombination aus geringer Trägheit, 750W Leistung, 80mm Flansch und Keilwelle passt eindeutig zu einer Reihe von Maschinentypen und Achsentypen, bei denen all diese Attribute gleichzeitig relevant sind.

Antriebe für Förderbänder und Transferlinien — Riemengetriebene Achsen, bei denen die Motorwelle direkt über eine Riemenscheibe mit Keilnut mit einer Antriebsriemenscheibe verbunden ist. Diese Anwendungen beinhalten anhaltendes Drehmoment gegen eine bewegte Riemenlast, Richtungswechsel an Indexpositionen und Zyklen, die Tausende Male pro Schicht wiederholt werden. Die Keilverbindung bewältigt das anhaltende und umkehrende Drehmoment; der Rotor mit geringer Trägheit bewältigt das schnelle Positionieren an jedem Index.

XY-Tische und Portale — Kugelgewindetriebe oder Zahnriemenantriebe, die eine präzise Kupplung zwischen Motor und Antriebselement erfordern und bei denen die Achse sich schnell bewegen und an jedem Zielpunkt über Tausende von Zyklen genau positionieren muss.

Druck-, Etikettier- und Bahnspannungsregelung — Registerkritische Anwendungen, bei denen die Position der Motorwelle eng mit der angetriebenen Rolle oder dem Einzug verbunden sein muss, ohne den Winkelversatz, den ein Nabenrutschen während eines Produktionslaufs verursachen würde.

Roboter- und automatische Montage — Gelenkantriebe und Positionierungsachsen von Automatisierungsgeräten früherer Generationen, die auf der MR-J2S-Plattform basieren und bei denen der HC-KFS73K der spezifizierte Motor für eine bestimmte Achsenkonfiguration war.

Verpackungsmaschinen — Querschneidbackenantriebe, Form-Fill-Seal-Achsen und Rotationszuführgeräte, bei denen ein konsistenter Phasenbezug zwischen Motor und angetriebener Nocken- oder Mechanik durch die Keilkupplungsschnittstelle aufrechterhalten wird.

Zustand, Beschaffung und Versand

Mitsubishi Electric hat die gesamte HC-KFS-Serie zusammen mit der breiteren Einstellung der MR-J2S-Plattform eingestellt. Das Teil wird nicht mehr aktiv hergestellt und ist über das autorisierte Vertriebsnetz von Mitsubishi nicht mehr erhältlich. Neu im Karton verfügbare Einheiten sind Original-Fabrikbestände, die vor der Schließung der Linie gelagert wurden — nie installiert, nie eingeschaltet, in versiegelter Mitsubishi Electric-Fabrikverpackung.

Für die Wartung von Geräten, bei denen die Maschine ursprünglich um den HC-KFS73K herum gebaut wurde, ist dies der direkte Ersatzweg. Das Gerät wird neu, in originaler Mitsubishi-Verpackung, mit der Passfeder geliefert. Kostenloser Expressversand ist in diesem Angebot enthalten. Internationale Bestellungen werden per DHL Express, FedEx International Priority oder UPS Express mit vollständiger Sendungsverfolgung vom Versand bis zur Zustellung versendet. Auf Lager befindliche Einheiten werden am selben Werktag versendet, wenn Bestellungen vor dem täglichen Versand-Cutoff eingehen.

FAQ

F1: Die Welle meines vorhandenen Motors ist glatt (keine Keilnut), aber die Maschine verwendet eine Klemmkupplungsnabe. Kann ich die Keilversion HC-KFS73K ersetzen, ohne die Maschine zu modifizieren?

Nicht ohne den Austausch oder die Modifikation der Kupplungsnabe. Die Keilwelle des HC-KFS73K erfordert eine Kupplungsnabe mit einer passenden Keilnut in ihrer Bohrung — eine Nabe mit glatter Bohrung, die für eine glatte Welle ausgelegt ist, kann die Passfeder nicht richtig aufnehmen, und eine erzwungene Montage würde den Passfedersitz beschädigen oder die Passfeder über die Wellenoberfläche hinausragen lassen, wo sie die Nabenbohrung nicht passieren kann. Wenn die vorhandene Kupplung der Maschine ein Klemmtyp mit glatter Bohrung ist, der für den HC-KFS73 (gerade Welle) ausgelegt ist, ist der richtige Ersatz die gerade Wellenversion HC-KFS73. Wenn die Maschine eine Kupplungsnabe mit Keilnut verwendet — weshalb der HC-KFS73K ursprünglich spezifiziert wurde —, dann ist der HC-KFS73K der richtige Ersatz und die vorhandene Nabe wird ihn direkt aufnehmen.

F2: Wie unterscheidet sich der HC-KFS73K vom HC-MFS73K? Beide sind 750W Mitsubishi Servomotoren mit Keilwellen.

Beide Motoren teilen sich die gleiche Nennleistung (750W), den gleichen 17-Bit-Absolutwertgeber und eine Keilwellenkonfiguration, aber sie gehören zu unterschiedlichen Trägheitsklassen und verwenden unterschiedliche Verstärker. Der HC-KFS73K ist ein Motor mit geringer Trägheit aus der HC-KFS-Serie, kompatibel mit der MR-J2S-70 Verstärkerfamilie. Der HC-MFS73K ist ein Motor mit ultra-geringer Trägheit aus der HC-MFS-Serie, ebenfalls kompatibel mit der MR-J2S-70 Verstärkerfamilie, aber mit einem deutlich geringeren Rotor-Massenträgheitsmoment. Die beiden Motoren unterscheiden sich auch im Nennstrom (HC-KFS73K: 5,8A; HC-MFS73K: 5,1A) und in ihren physikalischen Abmessungen, was sie auf Flansch- und Kupplungsebene ohne Maschinenmodifikation nicht austauschbar macht. Im Wartungskontext ersetzen Sie den ausgefallenen Motor durch die exakt gleiche Teilenummer vom Motortypenschild — tauschen Sie nicht zwischen Trägheitsklassen, auch nicht bei gleicher Wattzahl.

F3: Benötigt der HC-KFS73K eine externe Kühlung oder ist er autark?

Der HC-KFS73K verwendet Gebläsekühlung — ein interner Lüfter, der in die Motorbaugruppe integriert ist, zirkuliert während des Betriebs Luft über die thermischen Elemente des Motors. Dies unterscheidet sich von der selbstkühlenden (vollständig geschlossenen, ohne Zwangslüftung) Konstruktion, die bei einigen anderen HC-Serienvarianten verwendet wird. Gebläsegekühlte Motoren sind in Bezug auf ihre Kühlungsanforderungen vollständig autark — es ist keine externe Luftzufuhr, kein Wasserkühlkreislauf oder keine Zwangsluft aus dem Maschinenraum erforderlich. Der Motor erzeugt seinen eigenen Luftstrom intern. Was die Installation bieten muss, ist eine Umgebung innerhalb des Nenn-Umgebungstemperaturbereichs des Motors (0°C bis +40°C) mit ausreichend Freiraum um den Motorkörper, damit die Wärmeabfuhr des Lüfters effektiv funktionieren kann. Installieren Sie den Motor nicht in einem geschlossenen Gehäuse, das die vom Lüfter abzuführende Wärme staut.

F4: Der Motor hat keine elektromagnetische Bremse. Was hält die Achse in Position, wenn die Maschine gestoppt oder ausgeschaltet ist?

Ohne eine eingebaute Bremse hält der HC-KFS73K die Position ausschließlich durch aktive Servosteuerung — der Verstärker erregt die Motorwicklungen, um die befohlene Position zu halten, solange der Servo aktiviert ist. Wenn der Servo deaktiviert ist oder die Stromversorgung unterbrochen wird, gibt es keine mechanische Rückhaltung der Motorwelle. Ob dies akzeptabel ist, hängt vollständig von der Anwendung ab: Horizontale Achsen mit ausgeglichenen Lasten stellen kein Problem dar, wenn der Servo deaktiviert ist, da keine Kraft die Achse zum Bewegen treibt. Vertikale Achsen oder Achsen mit unausgeglichener Last sind der übliche Fall, bei dem die Konfiguration ohne Bremse zusätzliche Überlegungen erfordert — entweder ein Gegengewicht im Maschinendesign, eine separate externe Bremse oder die Verwendung der Variante HC-KFS73BK (Keilwelle, mit elektromagnetischer Bremse), die eine mechanische Wellenverriegelung bei Stromabschaltung bietet.

F5: Kann der MR-J2S-70A Verstärker, der den HC-KFS73K antreibt, durch einen aktuellen MR-J4 Verstärker ersetzt werden?

Ein direkter Kabel- und Stromtausch zwischen einem MR-J4 Verstärker und dem HC-KFS73K Motor ist ohne Anpassungshardware nicht möglich, da der MR-J4 ein anderes Encoder-Kommunikationsprotokoll als der integrierte Geber des HC-KFS73K verwendet. Mitsubishi Electric hat einen dokumentierten Migrationspfad mit MR-J4-DU_B-RJ020 Servoverstärkern in Kombination mit MR-J2S-Erneuerungswerkzeug-Kabelkits entwickelt, der es MR-J4-Antrieben ermöglicht, bestimmte ältere HC-Serienmotoren zu steuern. Wenn ein Upgrade der Verstärkerplattform für eine bestehende Maschine mit HC-KFS73K Motoren evaluiert wird, bestätigen Sie die spezifische Kompatibilität des Erneuerungswerkzeugs mit dem technischen Support von Mitsubishi Electric, bevor Sie sich für den Hardwarekauf entscheiden — die Verstärker-Softwareversion und die Teilenummer des Erneuerungswerkzeugs müssen korrekt aufeinander abgestimmt sein, damit die Kombination funktioniert. Für einen unkomplizierten Motoraustausch, bei dem der vorhandene MR-J2S-70 Verstärker funktionsfähig ist, ist der Austausch des Motors allein durch einen weiteren HC-KFS73K der schnellere und risikoärmere Weg.
