Übersicht
DieFanuc A20B-9001-0780is an optical pickup AC spindle motor sensor — the feedback device mounted on early-generation Fanuc AC spindle motors to provide the CNC and spindle amplifier with the speed and angular position signals necessary for closed-loop spindle control, einschließlich starre Klopf, Spindelorientierung und Cs Konturkontrolle.
Um die Rolle dieses Sensors zu verstehen, ist es notwendig, kurz zu betrachten, wie sich die Fanuc AC Spindelmotorsteuerung entwickelt hat.
In der frühen Phase der CNC-Wechselspindelantriebe, die ungefähr von Ende der 1970er bis in die 1990er Jahre dauerte, entwickelte Fanuc seinen eigenen Wechselspindelmotor und seine eigenen Antriebssysteme als integrierte Pakete.
Der Spindelmotor war kein allgemeingültiger Induktionsmotor, der in offener Schleife mit variabler Frequenz lief.Es war ein speziell entworfener Motor mit einem Rückkopplungssensor an seiner Welle oder seinem Körper, der es der CNC erlaubte, die genaue Spindelgeschwindigkeit und Position jederzeit zu kennen.
Diese Rückmeldung war für Funktionen unerlässlich, die eine einfache Drehzahlregelung in offener Schleife nicht unterstützen kann: Spindelorientierung (Stopp der Spindel in einer präzisen Winkelposition für den Werkzeugwechsel),Starrkopplung (Synchronisierung der Z-Achse-Zuführung mit der Spindel-Rotation für das Schneiden von Gewinden ohne schwimmenden Wasserhahnhalter), und Cs Kontursteuerung (mit der Spindel als CNC-gesteuerte Drehachse für das Drehen eines Bauteils in einem Bearbeitungszentrum).
Das optische Pickup-Design verwendet eine mit der Spindelmotorwelle rotierende geschlitzte Scheibe oder ein reflektierendes Muster, das von einer Lichtquelle und einem im Sensorgehäuse montierten Fotodetektor abgelesen wird.Während die Scheibe sich dreht, sieht der Photodetektor abwechselnd die undurchsichtigen und die transparenten Bereiche und erzeugt so einen Impulszug, dessen Frequenz der Drehgeschwindigkeit proportional ist.
A reference mark on the disk generates a single pulse per revolution for absolute position within one rotation — the signal used by the CNC for spindle orientation and rigid tapping zero-crossing detection.
Die 12-Pin-Verbindung und Signalzuordnung
Der 12-Pin-Anschluss am Sensor trägt den kompletten Signalsatz, den der Spindelverstärker des Fanuc benötigt: die Ausgangssignale (typischerweise A,B-Quadraturkanäle plus ein Z-Kanal mit Nullbezug), Stromversorgungsleitungen (der Sensor benötigt eine Niederspannungsversorgung aus dem Verstärker oder einer speziellen Stromquelle) und Abschirmverbindungen.
Die 12-Pin-Zählung des Steckverbinder bietet Platz für diese Signalleitungen plus Differenzsignalpaare, die komplementären A/Ā, B/B̄,Z/Z̄-Anordnung in Differential-Encoder-Ausgängen verwendet, um Common-Mode-Lärm Abstoßung auf Kabelläufe in elektrisch raue Umgebung um einen Spindelmotor zur Verfügung zu stellen.
Die Differenzialsignalisierung ist für Spindelsensoren besonders wichtig, da der Spindelmotor erhebliche elektromagnetische Störungen erzeugt.PWM-getriebene Stromwellenformen, und die physische Nähe der Antriebselektronik tragen alle zum Lärm im Sensorkabel bei.
The sensor's optical design also inherently limits signal distortion from heat and vibration compared to magnetic pickup (variable reluctance) sensors that can be affected by ferromagnetic particles in cutting fluid and changes in air gap geometry as bearings wear.
Geschwindigkeits- und Positionsfunktionen in der CNC-Spindelsteuerung
Durch die doppelte Funktion des Sensors - Geschwindigkeits- und Positionsrückkopplung - können in der Fanuc CNC Spindelsteuerung drei verschiedene Betriebsarten eingesetzt werden:
Geschwindigkeitsregelungsmodusverwendet den Impulsstrang des Sensors, um die Geschwindigkeitsrückkopplungsschleife im Spindelverstärker zu schließen.
Der Verstärker zählt die Sensorimpulse pro Zeiteinheit, berechnet die tatsächliche Spindelgeschwindigkeit, vergleicht sie mit der vom CNC angegebenen Geschwindigkeit und passt den Motorantrieb entsprechend an.
Diese geschlossene Drehzahlregelung hält die Drehzahl der Spindel bei unterschiedlicher Schneidlast konstant, wenn ein starker Schnitt das Lastdrehmoment erhöht.Der Verstärker erkennt den Geschwindigkeitsverlust sofort durch das Sensorfeedback und kompensiert durch Erhöhung des Motordrehmoments.
Ausrichtung der Spindelverwendet den Null-Referenz- (Marker-) Impuls, um zu erkennen, wann die Spindel eine bestimmte Winkelposition erreicht.
Die CNC befiehlt der Spindel, zu verlangsamen und in der Position, in der das Orientierungszeichen erkannt wird, anzuhalten, wodurch die Spindel für den Werkzeugwechsel in einer mechanisch reproduzierbaren Position ruht.Teilbearbeitung, oder Werkstückmessung.
Bei Bearbeitungszentren ist die Spindelorientierung eine automatische Operation, die bei jedem Werkzeugwechselzyklus ausgelöst wird.
Starres KlopfenSynchronisiert die Z-Achsen-Schraubbewegung mit der Spindel-Rotation, so dass jede Spindel-Umdrehung genau einem Gewinde-Pflanzpunkt der Z-Achsenbewegung entspricht.Die CNC liest die Spindel Sensor Positionsfeedback in Echtzeit und füttert es zu Z-Achse Servo Interpolation, die eine synchronisierte Gewinde-Schnittbewegung ohne mechanische schwimmende Wasserhahnhalter erzeugt.
Die Positionslösung des Spindelsensors bestimmt die bei starrem Tappen erreichbare Genauigkeit der Gewindefläche.

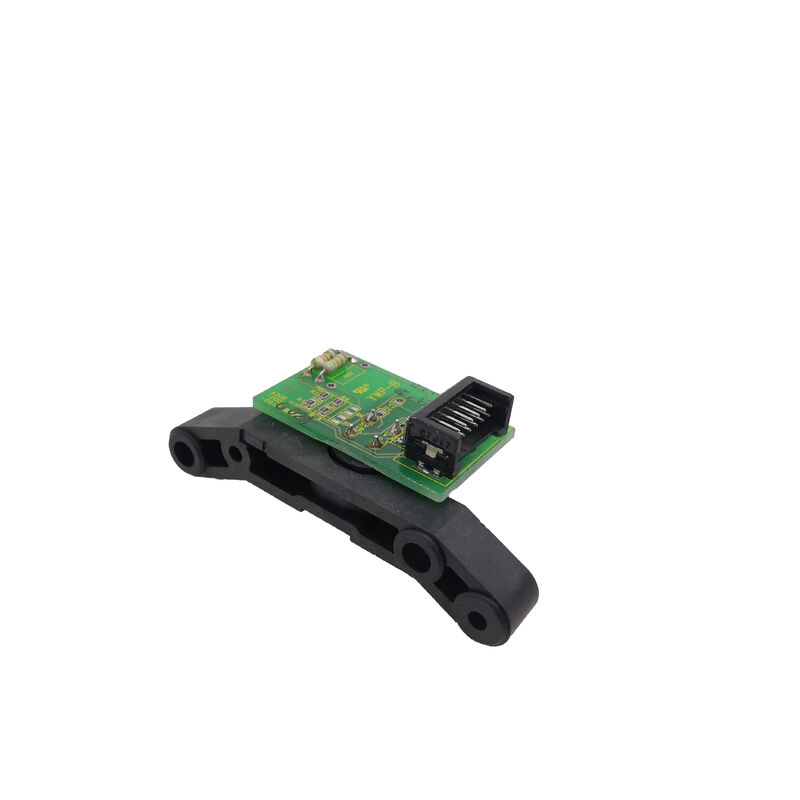

Kompleter Sensor mit PCB, was "kompleter" bedeutet
Der A20B-9001-0780 wird als vollständige Sensormontage beschrieben und verkauft. which includes both the optical pickup housing (with LED light source and photodetector) and the PCB (printed circuit board) that conditions and amplifies the photodetector's raw signal into the differential pulse outputs that the 12-pin connector delivers.
In einigen Sensorkonstruktionen sind das optische Aufnahmelement und die Signalkonditionierungselektronik getrennte Komponenten. Das Aufnahmelement erzeugt einen schwachen analogen Photodiodenstrom.und die PCB verstärkt und wandelt dies in eine saubere digitale Ausgabe geeignet für die Übertragung über das Kabel zum Antrieb.
Die PCB enthält auch typischerweise die Stromversorgungsregelung für die interne Elektronik des Sensors." bedeutet, der Käufer erhält eine funktionelle, ein montierbarer Sensor, der nur mit der Montagevorrichtung des Motors und dem 12-Stift-Kabel zum Verstärker verbunden werden muss, ohne dass eine separate Leiterplatte erforderlich ist.
Diese Unterscheidung ist auf dem Markt für Reparatur- und Ersatzteile von Bedeutung, da einige Sensorkomponenten als einzelne Elemente verkauft werdenoder das PCB allein für Techniker, die Reparaturen auf Bauteilsebene durchführen.
Der als kompletter Sensor mit PCB verkaufte A20B-9001-0780 ist die vollständige Baugruppe für den Austausch des gesamten Sensors und nicht für den Service auf Komponentenebene.
A20B-9001-0780 und A20B-9001-0800
Die A20B-9001-0780 und A20B-9001-0800 sind eng verwandte Referenzen, die zusammen in der Kategorie der Wechselstromspindelsensoren für frühe Fanuc-Spindelmotoren erscheinen.
Beide sind optische Rückkopplungssensoren mit 12 Pins, die für die gleichen Funktionen der Spindelmotorsteuerung verwendet werden, und die beiden Nummern werden häufig auf dem Markt für Ersatzteile und Reparaturen von Fanuc miteinander verglichen.
The relationship between these part numbers typically reflects different production versions or assembly variants of the same sensor family — different PCB board revisions or optical element configurations — that are functionally compatible and are used interchangeably in service applications on the same motor types.
In der Praxis, wenn ein Spindelsensor aus dieser Familie ausfällt und die Maschine ausfällt,Vor der Auswahl eines Ersatzes werden sowohl die Referenzen -0780 als auch -0800 für die spezifische Motorreihe und Verbindungskonfiguration ausgewertet..
Die ursprüngliche FANUC-Dokumentation des Motors, das Namensschild oder die Motorparameterdaten der CNC geben den definitiven Sensortyp für eine bestimmte Maschine an.
Häufig gestellte Fragen
F1: Welche Symptome deuten darauf hin, dass der Spindelsensor A20B-9001-0780 versagt hat?
Häufige Ausfallvorkommnisse sind: Spindelgeschwindigkeitsinstabilität bei niedrigen Drehzahlen (die CNC verliert bei niedrigen Drehzahlen eine zuverlässige Pulszählung, was zu Jagd oder unregelmäßiger Geschwindigkeit führt),Fehler bei der Orientierung der Spindel (die CNC kann die Position der Orientierungsmarke nicht finden), wodurch der Werkzeugwechselzyklus mit einem Positionsalarm abgebrochen wird), starre Schlagfehler (Synchronisierung zwischen Spindel und Z-Achse versagt, was zu beschädigten Fäden oder Schlag-Alarm führt),und vollständiger Verlust der Spindelfreaktivität (Spindelantriebsalarm), typischerweise ein Geschwindigkeitsrückkopplungsfehler oder ein Encoder-Alarm auf dem Fanuc Spindelverstärkerdisplay).Physikalische Kontamination der optischen Scheibe oder des Aufnahmelelements durch Schneidflüssigkeit durch eine abgenutzte Schachtdichtung ist einer der häufigsten Ausfallmechanismen.
F2: Kann der Sensor A20B-9001-0780 gereinigt und repariert werden, oder muss der Fehler vollständig ersetzt werden?
In vielen Fällen scheitern Spindelsensoren eher an Verunreinigung als an einem Ausfall eines elektronischen Bauteils.
Wenn Schneidflüssigkeit, Öl oder metallische Partikel in das Sensorgehäuse eingedrungen sind und die optische Scheibe oder das Aufnahmemittel kontaminiert haben,Eine sorgfältige Reinigung kann die Funktion wiederherstellen, sofern die optischen Komponenten selbst nicht zerkratzt oder dauerhaft beschädigt sind.
Service-Spezialisten, die an Fanuc Spindelmotoren arbeiten, reinigen und testen die Sensoren routinemäßig, bevor sie abgeschaltet werden.
Wenn das PCB aufgrund von Feuchtigkeitsdurchtrieb oder Alterung der Bauteile ausfällt, ist eine Reparatur auf Bauteilsebene auch für Techniker mit entsprechenden elektronischen Fähigkeiten möglich.
Ein vollständiger Sensorwechsel (mit einer neuen oder bewährten Einheit wie der A20B-9001-0780) ist der schnellste Weg, um die Maschine wieder in Produktion zu bringen, wenn keine Reparaturmöglichkeiten vor Ort verfügbar sind.
F3: Der Sensor ist für "frühe Generationen" von Wechselstromspindelmotoren bestimmt.
Dieser Sensortyp ist mit den frühen Wechselspindelmotoren der Fanuc-Serie verbunden. Die Motoren werden mit CNCs der Fanuc-Serie 0, 10-Serie, 15-Serie und 16-Serie gekoppelt.von etwa Mitte der 80er bis Ende der 90er Jahre.
Fanuc's later spindle motor generations — the Alpha series and then the Alpha i / Beta i series — use different sensor designs (the Mi sensor / A860-series encoder family) with different connectors and signal protocols.
Der A20B-9001-0780 ist speziell für die ältere Motorengeneration und ist nicht austauschbar mit den Sensoren, die auf neueren Fanuc Alpha- oder Alpha-i-Spindelmotoren verwendet werden.
F4: Ist der Sensor auf der Spindelmotorwelle montiert und muss er nach dem Austausch kalibriert oder angepasst werden?
Der optische Aufnahmesensor ist typischerweise an der Rückseite des Spindelmotorgehäuses montiert und erkennt eine geschlitzte Scheibe oder ein Zielrad, das sich mit der Motorwelle dreht.
Die Montageposition wird durch die Sensorhalterung des Motors festgelegt. Der Sensor richtet sich innerhalb der mechanischen Toleranzen der Montage auf die Scheibe aus.
In den meisten FällenDer Sensorwechsel erfordert keine Kalibrierung der absoluten Position, da die Orientierungsreferenzposition durch die Nullmarke der Scheibe im Verhältnis zur mechanischen Null des Motors definiert wird., die während der Motormontage eingestellt wird.
Nach dem SensorwechselDie Ausrichtung der Spindel sollte an der eigentlichen Maschine überprüft und durch den Ausrichtungsschubparameter der CNC angepasst werden, wenn die Haltestelle nicht mit der Werkzeugwechselposition übereinstimmt..
F5: Der Sensor ist mit oder ohne Kabel erhältlich. Welches Kabel ist erforderlich, wenn ohne Kabel bestellt wird, und wie wichtig ist die Kabelqualität?
Das 12-Pin-Sensorkabel trägt bei relativ niedrigen Spannungen Differenzimpulssignale zwischen Sensor und Spindelverstärker.
Das Kabel muss abgeschirmt sein, um die Signale vor elektromagnetischen Störungen in der Nähe des Spindelmotors und des Antriebs zu schützen.
Fanuc legt ein abgeschirmtes Twisted-Pair-Kabel für Encoder- und Sensorverbindungen fest, wobei der Schild am Verstärkerende geerdet ist.oder eine übermäßige Länge kann zu Signalzerstörungen führen, die sich als intermittierende Spindelalarme manifestieren, unregelmäßige Ausrichtung oder starre Klopffehler, ohne dass ein Hard-Encoderfehler ausgelöst wird.
Wenn Sie ohne Kabel bestellen,Verwendung von Fanuc-spezifiziertem Kabel oder einem hochwertigen industriell abgeschirmten verdrehten Paar Ersatz der korrekten Leiterzahl und Abschirmung Spezifikation ist für den zuverlässigen Sensorbetrieb unerlässlich.
