A02B-0309-K102 A98L-0031-0026 FANUC Batterie A98L00310026 A98L-OO31-OO26

A02B-0309-K102 | FANUC CNC-Lithiumbatterie – 3 V / 1750 mAh / Hartschalengehäuse / 3-poliger Anschluss / FS0i-MD/MF / A98L-0031-0026

A02B-0309-K102 – SRAM Backup-Batterie für FANUC FS0i CNC

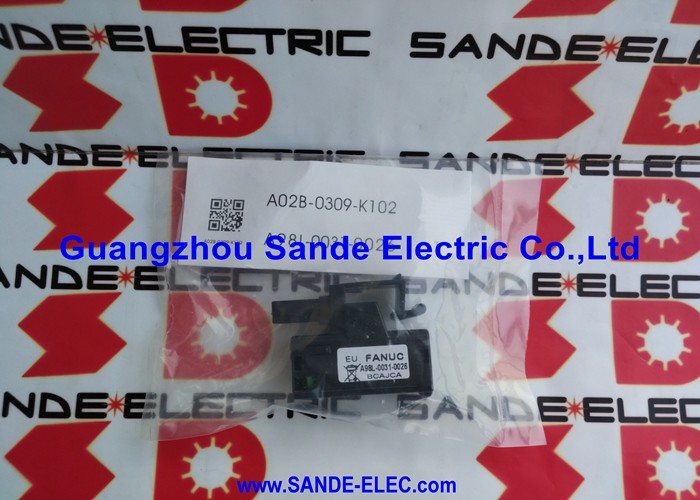

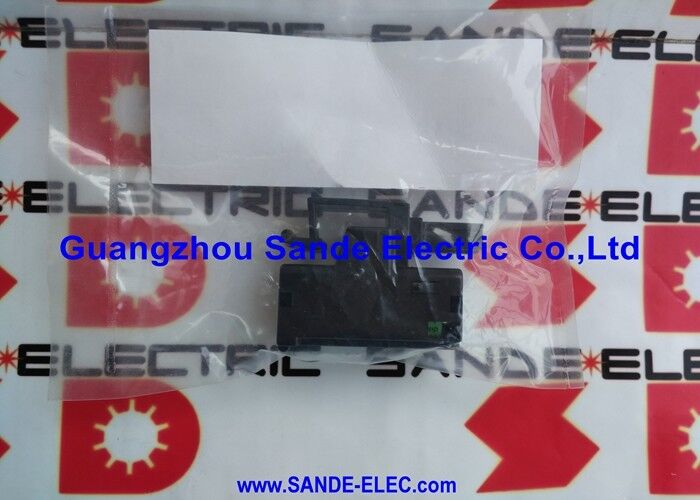

Bei der A02B-0309-K102 handelt es sich um die Lithiumbatteriekassette von FANUC für die SRAM-Speichersicherung von CNC-Systemen in den CNC-Steuerungen FS0i-MD, FS0i-MF und zugehörigen FANUC 0i-Serien. Der gesamte CNC-Speicherinhalt – Programm, Parameter und Systemdaten – bleibt auch bei Ausschaltzeiten, Wartungsstillständen und Stromausfällen erhalten.

Das Hartplastikgehäuse unterscheidet A02B-0309-K102 von den drahtgebundenen Akkus, die in anderen FANUC-Systemen verwendet werden – das kartuschenartige Gehäuse integriert die Lithiumzelle, die Schutzschaltung und den 3-poligen Stecker in einer starren, eigenständigen Einheit, die in das spezielle Batteriefach der CNC-Steuerung geschoben wird.

Wichtige Spezifikationen

Hartschalenkassette – Installationsformat

Das Hartplastikgehäuse des A02B-0309-K102 bietet:

Baulicher Schutz:Das starre Gehäuse schützt die interne Lithiumzelle und die Schaltkreise vor mechanischer Beschädigung beim Ein- und Ausbau – wichtig bei einer Batterie, die regelmäßig aus einem zugänglichen Steckplatz in der CNC-Steuerung entfernt werden muss.

Definierter Formfaktor:Die Abmessungen der Kassette (45,37 × 20,72 × 38,16 mm) stimmen genau mit dem spezifischen Batteriefach in kompatiblen FANUC-Controllern überein – die Batterie lässt sich einschieben und verriegeln, ohne dass eine Manipulation des Steckers erforderlich ist.

3-Pin-Stecker-Integration:Der 3-polige Stecker ist in das Kartuschenende eingegossen und sorgt so für eine polarisierte elektrische Verbindung mit positiver Verriegelung, die eine falsche Installation verhindert.

Anwendungsszenarien

Batteriealarm FS0i-MD:Ein von FANUC FS0i-MD gesteuertes Bearbeitungszentrum zeigt einen Batteriealarm auf dem Bedienfeld an. Die Hartschalenkartusche A02B-0309-K102 wird aus ihrem Fach entnommen und durch eine neue Einheit ersetzt – der 3-polige Stecker sorgt für die richtige Polarität. Alle CNC-Daten bleiben erhalten.

Geplanter Wartungsaustausch:Der CNC-Wartungsplan sieht einen Batteriewechsel alle drei Jahre vor. A02B-0309-K102 wird beim nächsten geplanten Produktionsstopp ausgetauscht – ein proaktiver Austausch vor dem Alarm eliminiert das Risiko eines ungeplanten Datenverlusts.

FAQ

F1: Welcher FANUC-Alarm weist darauf hin, dass A02B-0309-K102 ausgetauscht werden muss?

Der FS0i und zugehörige FANUC-CNCs erzeugen den Alarm 9F (oder einen gleichwertigen Batteriealarm), wenn die Spannung A02B-0309-K102 unter den Erkennungsschwellenwert fällt. Der Alarm erscheint normalerweise beim Einschalten. Sofort austauschen – der Alarm erscheint, bevor die Batterieentladung zum Verlust von SRAM-Daten führt.

F2: Kann A02B-0309-K102 bei eingeschalteter CNC ausgetauscht werden?

Ja. Bei eingeschalteter CNC versorgt die Hauptstromversorgung den SRAM – der Akku kann ohne Datenverlust entfernt und ausgetauscht werden. Schieben Sie den neuen A02B-0309-K102 in das Fach und schließen Sie den 3-poligen Stecker an, bevor der alte entfernt wird, sofern das Fach dies zulässt. Beim Austausch bei ausgeschalteter CNC besteht die Gefahr eines Datenverlusts, wenn die Lücke die SRAM-Überbrückungszeit überschreitet.

F3: Was ist der Unterschied zwischen A02B-0309-K102 und A02B-0200-K102?

Bei beiden handelt es sich um FANUC 3-V-Lithiumbatteriebaugruppen zur CNC-Speichersicherung, sie bedienen jedoch unterschiedliche Controller-Familien und verwenden unterschiedliche Formfaktoren und Anschlüsse. A02B-0309-K102 (A98L-0031-0026) verwendet eine Hartschalenkassette mit 3-poligem Anschluss für Controller der FS0i-Serie; A02B-0200-K102 (A98L-0031-0012) verwendet eine andere Zelle und einen anderen Anschluss für die Serien 15/16/18 und verwandte Controller. Bestätigen Sie vor der Bestellung immer die Teilenummer auf dem Batteriefachetikett der CNC.

F4: Wie lange hält A02B-0309-K102 in einer FANUC FS0i CNC?

Normalerweise 3–5 Jahre im normalen CNC-Betrieb. Der Akku wird nur entladen, wenn die CNC ausgeschaltet ist. Eine Maschine, die rund um die Uhr läuft, verlängert die Batterielebensdauer; Maschinen, die nachts und am Wochenende ausgeschaltet sind, entladen sich schneller. Ersetzen Sie die Batterie beim Batteriealarm oder im Rahmen eines geplanten 3-Jahres-Wartungszyklus – je nachdem, was zuerst eintritt.
