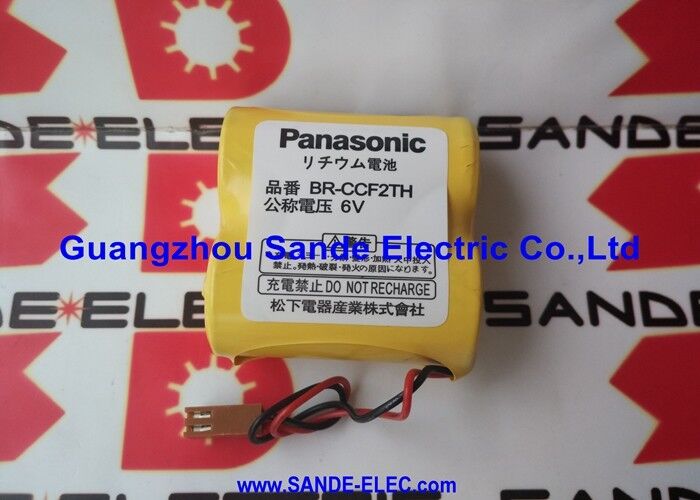

Panasonic BR-C PLC 6V 5000mAh Lithiumbatterie mit Draht BR-CCF2TH BRCCF2TH

BR-CCF2TH | 6V 5000mAh Lithiumbatterie – Kabel und Stecker / 2 Zellen C-Size / FANUC Alpha ABS Backup

Drahtleitungen und Steckverbinder – die praxiserprobte Schnittstelle

Der BR-CCF2TH wird mit Kabeln geliefert, die in einem Stecker enden – der Schnittstellenkonfiguration, die definiert, wie die Batterie mit ihrem Host-FANUC Alpha-Servoverstärker verbunden wird. Dieser Terminaltyp wurde speziell für die Installationsumgebung von Servoverstärkern entwickelt:

Flexibilität unter Vibration:Die Drahtleitungen zwischen dem Zellpaket und dem Anschlussflex absorbieren die mechanischen Vibrationen beim Betrieb der Werkzeugmaschine, ohne Vibrationsbelastungen auf die inneren Verbindungen des Zellpakets zu übertragen. Bei einer direkten starren Verbindung besteht die Gefahr einer Ermüdung der inneren Zelle, wenn diese über Jahre hinweg kontinuierlichen Vibrationen ausgesetzt ist.

Polarisierter Stecker:Der umspritzte 2-polige Stecker sorgt für die richtige Polarität – ein vertauschtes Einstecken ist nicht möglich. Dies ist im Batteriefach des Servoverstärkers wichtig, wo der Anschluss bei Wartungsarbeiten oft an ungünstigen, schlecht beleuchteten Stellen zugänglich ist.

Definierte Kabellänge:Die Kabelleitungen sind für die Standardtiefe der Batteriefächer des FANUC Alpha-Servoverstärkers dimensioniert – die Kabellänge ermöglicht es, dass das Zellenpaket auf der Rückseite des Fachs sitzt, wobei der Stecker die Buchse erreicht, ohne dass überschüssiges Kabel innerhalb des Fachs geführt werden müsste.

Wichtige Spezifikationen

Weiterentwicklung der FANUC-Servobatterietechnologie

Der BR-CCF2TH stellt eine frühere Generation in der Servobatterieentwicklung von FANUC dar – mit dem physisch größeren C-Zellenformat vor dem späteren Übergang zur kleineren 2/3A-Größe

Quad-Packs (BR-2/3AGCT4A) und A-Size-Paare (BR-AGCF2W):

Alpha ABS der ersten Generation:FANUC Alpha ABS (Absolute Positioning System)-Servoverstärker – Serien A06B-6073, A06B-6079, A06B-6080, A06B-6096 – wurden mit Batteriefächern entwickelt, die für das Zellenpaket der Größe C ausgelegt sind. Das Kabel-/Anschlussformat von BR-CCF2TH war die Original-OEM-Batterie für diese Antriebe.

Warum die Größe C gewählt wurde:Zur Zeit der Entwicklung von Alpha-Servoverstärkern bot das C-Format die Kombination aus 6-V-Ausgang und hoher Kapazität (5000 mAh) in einem Akkupack mit nur einem Anschluss. Die drahtgebundene Anschlussschnittstelle ermöglichte den Austausch der Batterie ohne Werkzeug oder Löten – ein wichtiges Wartungskriterium für Antriebe, die voraussichtlich 15 bis 20 Jahre im Produktionsbetrieb bleiben.

Vorteil der C-Größe:Der Energieinhalt von 5000 mAh (30 Wh) des BR-CCF2TH übersteigt die Kapazität späterer kleinerformatiger Pakete – was die Backup-Dauer in Installationen mit mehreren Alpha-Achsen oder längere Abschaltzeiten verlängert.

Wo BR-CCF2TH noch verwendet wird

Drei Jahrzehnte nach ihrer Einführung sind FANUC Alpha-Servoverstärker weiterhin in älteren CNC-Werkzeugmaschinen weltweit im Einsatz. Diese Maschinen arbeiten weiterhin produktiv in Lohnfertigern, Komponentenherstellern und Spezialbearbeitungsbetrieben. Das BR-CCF2TH bedient weiterhin diese Installationen:

CNC-Wartung in der Werkstatt:Ältere Bearbeitungszentren und Drehzentren mit FANUC Alpha-Antrieben erfordern im Rahmen der regelmäßigen vorbeugenden CNC-Wartung einen Austausch der BR-CCF2TH-Batterie, um die Gültigkeit der absoluten Encoderpositionen auch bei geplanten und ungeplanten Stillständen aufrechtzuerhalten.

Verlängerung der Pflanzenlebensdauer:Anlagen, die die Betriebsdauer älterer mit FANUC ausgestatteter Werkzeugmaschinen verlängert haben, verlassen sich bei geplanten Wartungsintervallen auf die Verfügbarkeit von BR-CCF2TH.

FAQ

F1: Warum verwendet BR-CCF2TH Zellen der Größe C und nicht die kleineren Zellen der Größe A oder 2/3A, die in anderen FANUC-Batterien verwendet werden?

Das Batteriefach des Alpha-ABS-Verstärkers wurde bei der Entwicklung des Alpha-Antriebs für das C-Format konzipiert – vor der anschließenden Miniaturisierung der FANUC-Servoelektronik, die kleinere Batterieformate in späteren Beta- und Alpha-iSV-Produkten ermöglichte. Zellen der Größe C bieten den Vorteil einer höheren Eigenkapazität (2500 mAh pro Zelle) im Vergleich zu Zellen der Größe A (1800 mAh) oder 2/3A (1200 mAh) – bei gleicher nominaler Zellenspannung von 3 V.

F2: Kann BR-CCF2TH ausgetauscht werden, während die FANUC-Maschine läuft?

Ja. Wenn der Servoverstärker und die CNC eingeschaltet sind, verwaltet die Verstärkerversorgung den ABS-Encoderspeicher. Der Kabelstecker kann abgezogen und die neue Batterie angeschlossen werden, ohne dass absolute Positionsdaten verloren gehen. Sorgen Sie durchgehend für eine positive Batterieverbindung – vermeiden Sie Zeiten, in denen sowohl der Verstärker als auch die Batterie gleichzeitig ausfallen.

F3: Ist BR-CCF2TH mit kleineren FANUC-Servobatterien wie BR-AGCF2W austauschbar?

Nein. BR-CCF2TH verwendet Zellen der Größe C in einem anderen physischen Paket als BR-AGCF2W (Zellen der Größe A). Die beiden Pakete bedienen unterschiedliche FANUC-Verstärkerfamilien mit unterschiedlichen Batteriefachgrößen und unterschiedlichem Energiebedarf. Der Stecker mag ähnlich aussehen, aber die Zellenpaketkörper haben unterschiedliche Größen. Setzen Sie nur die in der Wartungsdokumentation des FANUC-Verstärkers angegebene Batterie ein.

F4: Wie überprüfe ich den Zustand der BR-CCF2TH-Batterie vor einer geplanten Abschaltung?

Messen Sie die Leerlaufspannung der Batterie am Stecker mit einem Multimeter, während Sie vom Verstärker getrennt sind. Ein gesunder BR-CCF2TH zeigt etwa 6 V an. Eine Spannung deutlich unter 5,5 V weist darauf hin, dass das Ende der Lebensdauer erreicht ist. Auch der Alarmverlauf der FANUC-CNC sollte überprüft werden – Einträge für den Batteriealarm 9F weisen darauf hin, dass die Batterie bei einem vorherigen Betrieb bereits eine Warnung wegen niedriger Spannung ausgelöst hat.
