Der Schalter für die Nähe E2E-X4MD1 E2EX4MD1

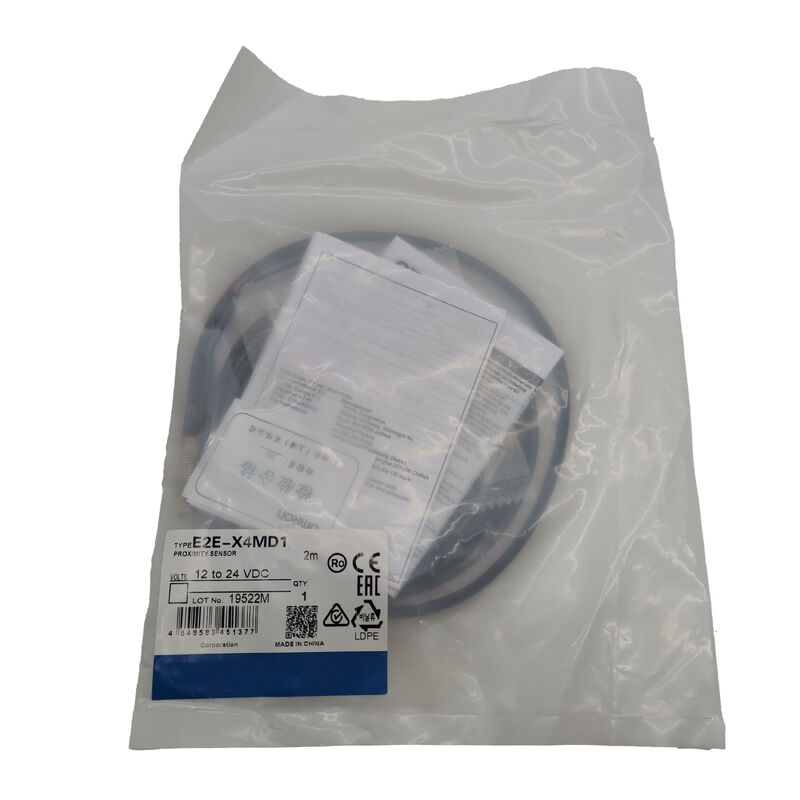

Omron E2E-X4MD1 | Induktiver Näherungssensor — M8 Ungeschirmt, 4mm Schließer, DC 2-Draht, 10–30VDC, 1kHz, Dual-LED, Edelstahl, IP67, 2m Kabel

Übersicht

Der Omron E2E-X4MD1 ist ein ungeschirmter M8 induktiver Näherungssensor mit einer Reichweite von 4 mm und einem DC 2-Draht Schließer-Ausgang.

In der E2E-Sensormatrix von Omron kennzeichnet die Bezeichnung "MD" die ungeschirmte (nicht-bündige) M8-Variante mit mittlerer Reichweite — das Modell, bei dem die Erfassungsfähigkeit des M8-Gehäuses durch den Verzicht auf den internen Abschirmring maximiert wird, wodurch das elektromagnetische Feld seitlich und nach vorne erweitert wird und eine Erfassungsreichweite von 4 mm aus einem Gehäuse erzielt wird, das bei geschirmter Bauweise nur 2 mm liefert.

Der Kompromiss ist die Installationsbeschränkung: Ohne interne Abschirmung wird das seitlich ausgedehnte Feld des Sensors von umgebendem Metall absorbiert, wenn die Sensoroberfläche bündig mit einer Metallhalterung abschließt.

Die ungeschirmte Installation erfordert eine metallfreie Zone um die Erfassungsfläche — der Sensor muss aus seinem Befestigungsloch herausragen, wobei die umgebende Metalloberfläche hinter der aktiven Sensorspitze in einem bestimmten Abstand liegt.

Dies ist eine handhabbare Installationsanforderung in den meisten Anwendungen; wenn eine längere Erfassungsreichweite im kompakten M8-Gehäuse wichtiger ist als die Möglichkeit der bündigen Montage in Metall, ist der E2E-X4MD1 die richtige Wahl.

Das Edelstahlgehäuse (SUS303) und die ölbeständige PBT-Erfassungsfläche heben den E2E-X4MD1 von Standard-Näherungssensoren ab, die Messing- oder Zinkgehäuse verwenden — Materialien, die anfälliger für alkalische Kühlmittel und chlorierte Schneidflüssigkeiten in Werkzeugmaschinenumgebungen sind.

Sowohl das Gehäuse als auch die Erfassungsfläche behalten ihre Maßhaltigkeit und chemische Integrität bei anhaltender Flüssigkeitsexposition.

Wichtige Spezifikationen

Ungeschirmte Konstruktion — 4mm aus einem M8-Gehäuse

Der Zusammenhang zwischen Abschirmung und Erfassungsreichweite ist beim Design von induktiven Sensoren direkt: Eine interne Abschirmung begrenzt das oszillierende elektromagnetische Feld auf einen nach vorne gerichteten Kegel, schützt bündige Installationen vor Metallabsorption, reduziert aber inhärent die Feldstärke und damit die Erfassungsreichweite.

Das Entfernen der Abschirmung ermöglicht es dem Feld, sich von der Spule in alle Richtungen auszudehnen, was ein größeres Erfassungsvolumen und eine größere Reichweite erzeugt, auf Kosten der seitlichen Feldausdehnung.

Bei M8-Gehäusegröße erreicht der geschirmte E2E 2 mm; der ungeschirmte E2E-X4MD1 erreicht 4 mm bei gleichem Gehäusedurchmesser.

Diese Gewinn von 2 mm — eine Verbesserung der Erfassungsdistanz um 100 % — ist signifikant in Anwendungen, bei denen der Zielannäherungspfad durch die Maschinenkonstruktion begrenzt ist und nicht näher als 4 mm an die Sensoroberfläche herankommen kann, oder bei denen das Ziel kleiner als die Standard-Prüfplatte ist und die zusätzliche Erfassungsdistanz den reduzierten Zielbereich teilweise kompensiert.

Der maximale Differenzabstand von 15 % (gegenüber 10 % bei geschirmten Modellen) spiegelt die inhärent weichere Schaltcharakteristik ungeschirmter Sensoren wider.

Der Schaltpunkt variiert über eine etwas größere Zone, wenn sich das Ziel aus verschiedenen Richtungen nähert und zurückzieht — kein Problem für die Positionsdetektion auf kontrollierten Fahrwegen, aber erwähnenswert für hochpräzise Positionswiederholgenauigkeitsanforderungen.

Dual-LED + Diagnose-Ausgangsverzögerung

Wie andere E2E-Modelle mit dem Dual-Anzeigedesign verfügt der E2E-X4MD1 über eine rote Ausgangs-LED und eine grüne Einstellbereichs-LED. Die rote LED bestätigt jedes Erkennungsereignis sofort; die grüne LED bestätigt, dass der Sensor innerhalb seines zuverlässigen Einstellbereichs von 0–3,2 mm arbeitet und bietet eine kontinuierliche Überprüfung des Installationszustands während der Produktion.

Die Diagnose-Ausgangsverzögerung von 0,3 bis 1 Sekunde ist ein spezifisches Merkmal dieses Modells: In Selbstdiagnosekonfigurationen überwacht der Sensor seinen eigenen Betriebszustand und gibt ein verzögertes Ausgangssignal aus, wenn ein Diagnosezustand (wie z. B. Betrieb nahe der Grenze des Erfassungsbereichs oder eine erkannte Anomalie) identifiziert wird.

In Standard-Positionsdetektionsanwendungen ist diese Verzögerung Teil der Diagnosefunktion des Sensors und nicht des primären Schaltoutputs — überprüfen Sie die spezifische Verdrahtungskonfiguration anhand der Dokumentation des Ausgangskreises des Sensors, wenn Sie die Diagnose-Ausgangsüberwachung in das Steuerungssystem integrieren.

Restspannung und Lastkompatibilität

Die Restspannung von maximal 3 V gilt für den Ausgangskreis, wenn der Sensor leitet — mit 2 m Kabel bei Nennlast. In einem 24-V-DC-Versorgungssystem bedeutet eine Restspannung von 3 V, dass die Last etwa 21 V sieht, wenn der Sensorausgang eingeschaltet ist. Für Standard-SPS-Eingangskarten mit einer minimalen Einschaltdauer von 11 V liegt dies gut innerhalb der Spezifikation.

Für Lastgeräte mit höheren Mindesteinschaltdauern (einige ältere Relaisspulen oder Pilotleuchten, die für den vollen 24-V-Betrieb ausgelegt sind) überprüfen Sie, ob 21 V am Lastanschluss ausreichen, um das Gerät unter allen Bedingungen, einschließlich der Toleranz der Niederspannungsversorgung, zuverlässig zu aktivieren.

FAQ

F1: Was ist die erforderliche "metallfreie Zone" für die ungeschirmte Installation des E2E-X4MD1?

Omron gibt die metallfreie Montagezone in der Installationsdokumentation der E2E-Serie basierend auf dem Gehäusedurchmesser des Sensors an. Bei ungeschirmten M8-Sensoren sollte die Bohrung der Metallhalterung angefast oder versenkt sein, sodass innerhalb eines Bereichs von etwa dem 1-fachen des Gehäusedurchmessers des Sensors (8 mm) des Umfangs der Erfassungsfläche kein metallisches Material vorhanden ist.

Die Sensorspitze muss mit einem bestimmten Abstand aus dem Befestigungsloch herausragen. Diese Abmessungen sind in den Installationsdiagrammen von Omron angegeben und variieren je nach Gehäusegröße und Erfassungsabstand leicht — überprüfen Sie immer die E2E-Katalogdaten für ungeschirmte M8-Modelle.

F2: Das Standard-Erfassungsobjekt ist 20 × 20 × 1 mm Eisen — größer als das 12 × 12 mm Ziel des M12-Sensors. Warum?

Die größere Standard-Zielfläche kompensiert das breitere, weniger fokussierte Erfassungsfeld eines ungeschirmten Sensors. Ungeschirmte induktive Sensoren projizieren ein breiteres elektromagnetisches Feld als geschirmte Typen, was eine größere Zielfläche erfordert, um genügend Fluss zum Empfänger für ein zuverlässiges Schalten zurückzugeben.

Die 20 × 20 mm Prüfplatte stellt sicher, dass die Erfassungscharakterisierung die Feldabdeckung über die gesamte ungeschirmte Feldgeometrie widerspiegelt. In Anwendungen, bei denen das tatsächliche Ziel kleiner als 20 × 20 mm ist, messen Sie den tatsächlichen Schaltabstand mit dem realen Ziel — die effektive Reichweite kann je nach Zielbereich kürzer sein.

F3: Kann der E2E-X4MD1 Nichteisenmetalle wie Aluminium oder Kupfer erkennen?

Ja, aber bei kürzeren effektiven Erfassungsabständen. Nichteisenmetalle haben Korrekturfaktoren im Verhältnis zu Eisen: Aluminium ca. 0,3–0,4x, Messing ca. 0,4–0,5x, Kupfer ca. 0,3x. Bei 4 mm Eisenerfassungsabstand ergeben Aluminiumziele eine effektive Reichweite von ca. 1,2–1,6 mm — immer noch erkennbar, erfordert aber einen viel engeren Installationsspalt. Überprüfen Sie immer die spezifische Metalllegierung, Dicke und Zielabmessungen, da die Legierungszusammensetzung den Korrekturfaktor erheblich beeinflusst.

F4: Die Betriebstemperatur beträgt −25°C bis +70°C für den Sensor, −40°C bis +85°C für die Lagerung. Gibt es eine Einfahrzeit nach Kaltlagerung?

Es ist keine spezielle Einfahrprozedur erforderlich, aber nach der Lagerung bei sehr niedrigen Temperaturen (unter −25°C) sollte der Sensor vor Gebrauch auf Betriebstemperatur gebracht werden. Das Einschalten eines induktiven Sensors, wenn seine internen Komponenten unter dem Nennbetriebsminimum liegen, birgt das Risiko von Kondensation im Gehäuse, wenn Umgebungsfeuchtigkeit vorhanden ist, und die elektronischen Komponenten funktionieren möglicherweise nicht innerhalb der Spezifikation, bis sie sich im Betriebstemperaturbereich befinden.

Standardmäßige industrielle Praxis ist es, kalt gelagerte Sensoren vor der Installation in einer sauberen, trockenen Umgebung auf Betriebstemperatur zu bringen.

F5: Was ist der Unterschied zwischen den Varianten E2E-X4MD1 und E2E-X4MD2?

Die D1-Endung bedeutet Schließer (NO) Ausgang — der Ausgang leitet, wenn ein Ziel erkannt wird.

Die D2-Endung ist die Öffner (NC) Variante — der Ausgang leitet, wenn kein Ziel vorhanden ist, und öffnet, wenn ein Ziel erkannt wird. Alle anderen Spezifikationen (Erfassungsabstand, Gehäuse, Frequenz, Versorgung, Kabel) sind identisch.

Wählen Sie D1 für Standard-Präsenzerkennungskreise, bei denen die Zielerkennung die Last aktiviert; wählen Sie D2 für fehlersichere Kreise oder Anwendungen mit umgekehrter Logik, bei denen ein Ausgang im Ruhezustand erforderlich ist.
