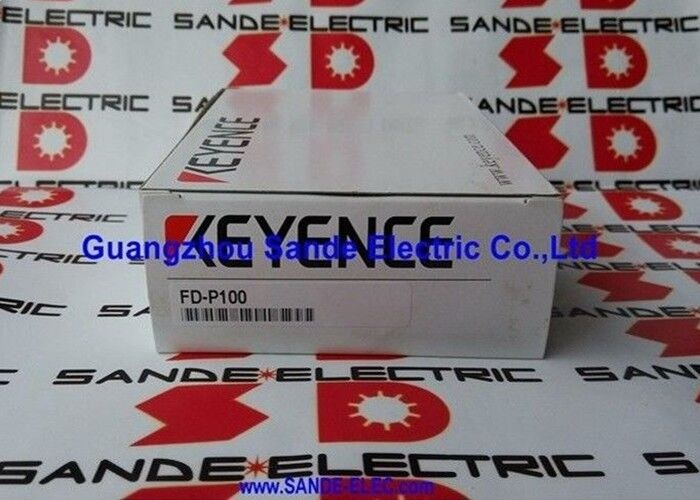

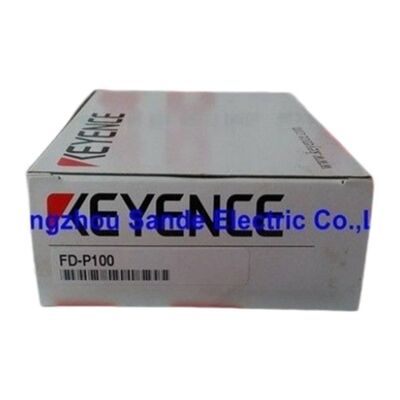

Keyence Durchflusssensor FD-P100 FDP100 FD-P100

Keyence FD-P100 | Durchflusssensor-Kopf — Flüssigkeitsdurchflussmessung, SPS-kompatibel, Inline-Montage

Übersicht

Der Keyence FD-P100 ist der Sensor-Kopf des digitalen Durchflusssensorsystems mit separatem Verstärker von Keyence und deckt einen Durchflussbereich von 10 bis 100 Litern pro Minute in Flüssigkeitsüberwachungsanwendungen ab.

Er funktioniert als Teil eines integrierten Systems: Der Sensor-Kopf FD-P100 wird direkt in die Durchflussleitung installiert, während eine separate Verstärkereinheit (FD-V70A für Hutschiene oder FD-V75A für Schalttafeleinbau) an einem geeigneten Ort im Schaltschrank montiert wird — so bleiben die Elektronikkomponenten vom Fluid, der Hitze und den Vibrationen am Messpunkt fern.

Diese getrennte Architektur ist der praktische Vorteil des Designs mit separatem Verstärker.

Der Sensor-Kopf selbst enthält keine Elektronik, die durch Kühlmittelspritzer, Prozesstemperaturen oder mechanische Vibrationen gefährdet ist. Seine Aufgabe ist rein fluiddynamisch: die Erzeugung des Signals, das der Verstärker verarbeitet.

Der im kontrollierten Schaltschrankumfeld montierte Verstärker enthält die Anzeige, Schwellenwertvergleicher, den analogen Ausgang und die SPS-Schnittstelle.

Ingenieure, die mit der FD-Serie von Keyence vertraut sind, werden dies als die gleiche Philosophie erkennen, die in der gesamten FD-V-Produktfamilie verwendet wird — Sensor-Köpfe, die auf Verstärker abgestimmt sind, wobei jeder für seine jeweilige Betriebsumgebung optimiert ist.

In SPS-basierten Fertigungssystemen liefert der FD-P100 die Durchflussdaten, die SPS-Programme für die Überwachung von Kühlkreisläufen, die Bestätigung des Kühlmittelflusses vor Beginn von Bearbeitungsvorgängen, die Steuerung von Prozessflüssigkeiten und die Alarmgenerierung bei Unterschreitung von minimalen sicheren Grenzwerten verwenden.

Die NPN- oder PNP-Open-Collector-Ausgänge des Verstärkers (je nach Verstärker-Variante) werden direkt an das digitale Eingangmodul der SPS angeschlossen, ohne zwischengeschaltete Signalaufbereitung.

Wichtige Spezifikationen

Architektur mit separatem Verstärker — Zwei Komponenten, ein System

Der Sensor-Kopf FD-P100 und sein zugehöriger Verstärker bilden ein System, bei dem die physische Trennung zwischen dem Messpunkt und der Steuerelektronik der entscheidende technische Vorteil ist.

In Fertigungsumgebungen, in denen der Sensor in der Nähe von Pumpen, in Maschinengehäusen, neben Wärmequellen oder überall dort positioniert werden muss, wo die Elektronik Belastungen ausgesetzt ist, ermöglicht die getrennte Architektur eine optimale Sensorplatzierung, ohne die Zuverlässigkeit des Verstärkers zu beeinträchtigen.

Die zweistufige LED-Anzeige des Verstärkers ermöglicht die gleichzeitige Anzeige des aktuellen Durchflusswerts und des programmierten Schwellenwerts — ein praktisches Merkmal während der Inbetriebnahme (genaue Einstellung des Schwellenwerts) und während routinemäßiger Wartungsprüfungen (Bestätigung, dass der Prozess innerhalb der Spezifikationen arbeitet, ohne die Maschine anzuhalten).

Die Anzeige wird im Normalbetrieb fünfmal pro Sekunde aktualisiert, schnell genug, um transiente Durchflussschwankungen in Echtzeit zu erkennen.

Zwei Steuerausgänge des Verstärkers ermöglichen eine unabhängige Schwellenwertüberwachung — ein Ausgang kann "normaler Durchfluss bestätigt" signalisieren, während der zweite "Durchfluss zu niedrig, Betrieb stoppen" signalisiert.

Diese Dual-Output-Fähigkeit dient Sicherheitsverriegelungsanwendungen, bei denen die Bestätigung von minimalen und maximalen Durchflussgrenzen in einer einzigen Installation erforderlich ist.

Ansprechzeit und Analogausgang

Die wählbare Ansprechzeit (0,5 bis 60 Sekunden) ist keine Einschränkung — sie ist eine bewusste Mittelungsfunktion, die bestimmt, wie schnell die angezeigten und ausgegebenen Werte auf Durchflussänderungen reagieren.

Kurze Ansprechzeiten (0,5–1 Sekunde) eignen sich zur Erkennung schneller Durchflussschaltungen oder -spitzen.

Längere Ansprechzeiten (5–60 Sekunden) mitteln turbulenzbedingte Schwankungen in Anwendungen mit konstantem Durchfluss und erzeugen eine stabile Anzeige und Ausgabe, die keine Fehlalarme durch momentane Pulsationen auslöst.

Der Analogausgang (über Verstärker) mit einer Genauigkeit von 0,5 % des Endwerts bei 20°C/25°C wandelt den vollen Durchflussbereich von 10–100 L/min in ein proportionales elektrisches Signal um, das für SPS-Analogeingangsmodule geeignet ist.

Dieses kontinuierliche Signal ermöglicht es Überwachungssystemen, Durchflussdaten über die Zeit zu verfolgen, den kumulativen Verbrauch zu berechnen und eine allmähliche Verschlechterung der Pumpen- oder Filterleistung als fortschreitenden Trend zu erkennen, anstatt nur auf Schwellenwertüberschreitungen zu reagieren.

SPS-Integration — Direkte Verbindung zu Steuerungssystemen

Der mit dem FD-P100 gekoppelte Verstärker ist von Grund auf als SPS-Feldgerät konzipiert.

Die Stromversorgung erfolgt über die 24-V-DC-Feldstromversorgung der SPS; die NPN- oder PNP-Ausgangslogik passt direkt zur Polarität der SPS-Eingangskarte ohne Adapter; der Analogausgang wird an Standard-4–20-mA- oder Spannungsanalogeingangskanäle angeschlossen.

Zwischen dem FD-System und der SPS sind keine Signalwandler, Relais-Schnittstellen oder zwischengeschalteten Verstärkerstufen erforderlich.

Für Prozessbestätigungs-Verriegelungen — bei denen ein Bearbeitungszyklus erst beginnen kann, wenn der Kühlfluss verifiziert ist — liest die SPS den Durchflussstatus-Ausgang des FD-Verstärkers als Standard-Digital-Eingang.

Das Maschinenprogramm wartet auf "Durchfluss bestätigt", bevor die nächste Operation autorisiert wird, genau wie bei jedem anderen Feldsensor.

FAQ

F1: Der FD-P100 wird als "Sensor-Kopf" beschrieben — woraus besteht das vollständige System?

Der FD-P100 ist nur das Inline-Sensorelement. Ein vollständiges Betriebssystem erfordert die Kopplung des FD-P100 mit einem kompatiblen Keyence FD-V-Serienverstärker: FD-V70A (Hutschiene, NPN-Ausgang), FD-V70AP (Hutschiene, PNP-Ausgang), FD-V75A (Schalttafeleinbau, NPN) oder FD-V75AP (Schalttafeleinbau, PNP).

Der Verstärker liefert die 12–24-V-DC-Versorgung, verarbeitet das Signal des Sensor-Kopfs, steuert die LED-Anzeige, erzeugt die Schaltkontakte und liefert den Analogausgang.

Der Sensor-Kopf allein erzeugt keinen nutzbaren Ausgang.

F2: Welche Flüssigkeiten sind mit dem FD-P100 kompatibel?

Die FD-Serie ist für die industrielle Flüssigkeitsdurchflussüberwachung konzipiert, einschließlich Kühlwasser, Schneidkühlmittel, Hydrauliköle und allgemeine Prozessflüssigkeiten. Die Kompatibilität mit spezifischen Chemikalien, Lösungsmitteln oder Hochtemperaturflüssigkeiten sollte vor der Installation anhand der Kompatibilitätsdaten von Keyence für die benetzten Materialien der FD-P-Serie überprüft werden.

Bei aggressiven Chemikalien oder ultrareinen Flüssigkeiten, bei denen Materialkontamination ein Problem darstellt, überprüfen Sie die benetzten Teile auf Übereinstimmung mit der Spezifikation der Prozessflüssigkeit.

F3: Wie werden die Durchflussschwellenwerte am Verstärker eingestellt?

Die Verstärker FD-V70A/V75A ermöglichen die Einstellung der Schwellenwerte über Tasten an der Frontplatte, während der aktuelle Durchflusswert auf der LED-Anzeige angezeigt wird.

Zwei unabhängige Schwellenwertniveaus (oberer und unterer Grenzwert) können unabhängig voneinander konfiguriert werden.

Der Verstärker unterstützt auch die Bankumschaltung über einen externen Eingang — eine SPS kann zwischen bis zu vier vorprogrammierten Schwellenwertsätzen wählen, indem sie Bankeingänge umschaltet, sodass derselbe Sensor mehrere Produkte oder Prozessbedingungen bedienen kann, ohne manuelle Schwellenwertanpassungen vornehmen zu müssen.

F4: Worauf bezieht sich der Wert der Analogausgangsgenauigkeit von 0,5 % F.S.?

Die Genauigkeit von 0,5 % des Endwerts gilt bei einer Flüssigkeitstemperatur von 20°C und einer Umgebungstemperatur von 25°C — den Standard-Referenzbedingungen für die Genauigkeitsspezifikation der Keyence FD-Serie.

Bei anderen Flüssigkeits- oder Umgebungstemperaturen können thermische Effekte sowohl auf den Sensor-Kopf als auch auf die Verstärker-Elektronik geringfügig größere Abweichungen verursachen.

Für Durchflussüberwachungsanwendungen, die eine Genauigkeit über einen weiten Temperaturbereich erfordern, bewerten Sie die Spezifikation des Temperaturkoeffizienten des Verstärkers und den erwarteten Betriebstemperaturbereich.

F5: Kann der FD-P100 gleichzeitig Durchflussrate und Druck erkennen?

Der FD-P100 ist ein Durchflusssensor-Kopf. Die Druckmessung erfordert einen separaten Drucksensor.

Die Bezeichnung "P100" im Durchflussbereich gibt die maximale Durchflussrate (100 L/min) an und nicht eine Druckmessfunktion.

Für die gleichzeitige Durchfluss- und Drucküberwachung ist ein separater Drucktransmitter oder -schalter, der an dieselbe SPS angeschlossen ist, der Standardansatz.
