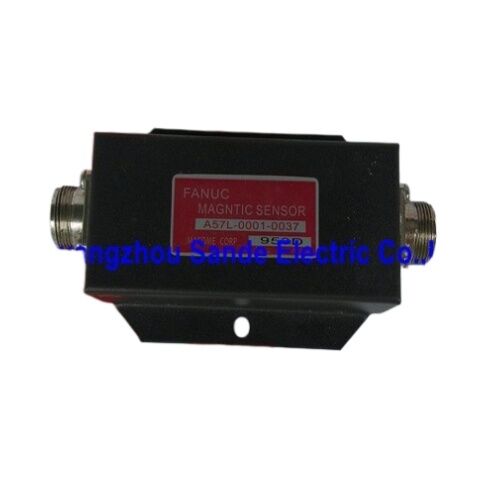

FANUC Magnetsensor A57L-0001-0037 A57L00010037 A57L-0001-0037

Fanuc A57L-0001-0037 | Spindelorientierungs-Magnetsensor — Typ II, 12.000 U/min, DC 15V, 1 U/min Zweikanalig, 30×50mm

Übersicht

Der Fanuc A57L-0001-0037 ist ein komplettes Spindelorientierungs-Magnetsensor-Set — die Hardware, die es einer Fanuc-Spindel ermöglicht, an einer präzise definierten Winkelposition anzuhalten und dort zu halten.

Werkzeugwechsel, Werkstückbeladung, Eingriff von angetriebenen Werkzeugen, Gewindeschneidoperationen und jede Bearbeitungsfunktion, die erfordert, dass die Spindel eine feste Ausrichtung aufweist, anstatt einfach nur anzuhalten, hängen alle von diesem Modul ab, das die Positionsrückmeldung erzeugt, die der CNC-Spindelcontroller benötigt, um den Orientierungsbefehl auszuführen.

Der Sensor arbeitet mit bis zu 12.000 U/min und erzeugt einen Ausgangsimpuls pro Umdrehung auf zwei unabhängigen Kanälen.

Zwei Kanäle — CH1 (MSA–MSB) und CH2 (LSA–LSB) — liefern redundante Signale, die die CNC verwendet, um zu bestimmen, wann die Spindel ihren Zielorientierungswinkel erreicht hat.

Das magnetische Sensierungsprinzip bedeutet, dass der Sensor auf den im rotierenden Spindelaggregat eingebetteten Magneten reagiert, unabhängig von Kühlmittel, Schneidflüssigkeit oder Metallstaub, der optische Sensoren in derselben Umgebung stören würde.

Im Gegensatz zu Servomotoren-Encodern, die Tausende von Impulsen pro Umdrehung für geschlossene Geschwindigkeits- und Positionsregelung erzeugen, erzeugt der A57L-0001-0037 genau einen Impuls pro Umdrehung — ein einzelnes Referenzmarkierungsereignis, das die Orientierungsposition identifiziert.

Die CNC treibt die Spindel während der Orientierung mit kontrollierter Geschwindigkeit an, achtet auf den Impuls und befiehlt dann die Verzögerung und das Halten im exakten Winkel, der durch den Orientierungspositionsparameter des Maschinenbauers definiert ist.

Schlüsselspezifikationen

Spindelorientierung — Was dieser Sensor tatsächlich tut

Spindelorientierung ist die Funktion, die die Spindel einer CNC-Maschine von jeder Geschwindigkeit und jedem Winkel, mit dem sie lief, zu einer spezifischen, wiederholbaren Winkelposition treibt — typischerweise gemessen in Bruchteilen eines Grades von der Orientierungsreferenzmarkierung.

Jeder Werkzeugwechsel an einem Bearbeitungszentrum erfordert, dass die Spindel den Schlüssel des Werkzeughalters in einem definierten Winkel zum Magazinarm präsentiert; die Orientierung ist, wie dieser Winkel gefunden und mit genügend Kraft gehalten wird, um zu verhindern, dass sich der Werkzeughalter während des Eingriffs dreht.

Der A57L-0001-0037 erzeugt das Referenzereignis — das "Ich bin jetzt hier"-Signal — bei einem bestimmten Winkel pro Umdrehung.

Bevor die Orientierung befohlen wird, läuft die Spindel frei oder mit Schnittgeschwindigkeit und der Sensorausgang zyklisiert einfach einmal pro Umdrehung bei jeder Geschwindigkeit, die der Spindel-U/min entspricht. Wenn die CNC die Orientierung befiehlt, verlangsamt der Spindelantrieb und die Steuerung beginnt, auf den nächsten Sensorimpuls zu warten.

Wenn der Impuls eintrifft, weiß die Steuerung, dass sich die Spindel im Referenzwinkel befindet, und wendet die Positionsregelung an, um sie zum Zieloffset von dieser Referenz zu treiben und dort zu halten.

Die Bezeichnung Typ II in der Fanuc-Sensornomenklatur bezieht sich auf das spezifische Sensorformatsignal und die Steckverbinderschnittstelle, die in Spindelmodulen verwendet werden, die mit diesem Modul kompatibel sind.

Typ I und Typ II Sensoren sind nicht austauschbar — die Signalaufbereitungsschaltungen im Spindelverstärker sind auf den für diesen Verstärker/Spindel-Kombination spezifizierten Sensortyp abgestimmt.

Magnetisches Sensierungsprinzip und Kühlmittelbeständigkeit

Hall-Effekt-Magnetsensoren erkennen das Vorhandensein eines Magnetfeldes — der rotierende Magnet, der an der Spindel befestigt ist, erzeugt jedes Mal einen Feldimpuls, wenn er den stationären Sensor Kopf (FSH-1378) passiert.

Da die Erkennung auf der Feldstärke und nicht auf der Lichtübertragung basiert, kann der Sensierungspfad physisch durch Kühlmittelfilm, Späne, Nebel oder Ölverunreinigungen unterbrochen werden, ohne die Ausgabe zu beeinträchtigen — solange der Spalt zwischen dem rotierenden Magneten und dem Sensor Kopf innerhalb des angegebenen Bereichs bleibt.

Diese Kühlmittelimmunität ist praktisch wichtig: Die Spindelnase ist genau der Bereich der Maschine, der am stärksten mit Schneidflüssigkeit exponiert ist, und Orientierungssensoren, die in der Nähe der Spindel montiert sind, müssen kontinuierlichem Spülen mit Hochdruckkühlmittel standhalten. Optische Orientierungssensoren (Fototransistoren, die eine reflektierende Markierung auf der Spindel erkennen) erfordern saubere optische Pfade und Fensterschutz; das magnetische Design des A57L-0001-0037 ist indifferent gegenüber der flüssigen Umgebung am Sensierungspunkt.

Die Installationsanforderung — den Kabelteil des Sensor Kopfes, des Verstärkers und der Anschlusskabel frei von Schmierstoffen und Kühlmittel zu halten — gilt für die Kabelbaugruppen und den Verstärker, nicht für die Sensierungsfläche selbst.

Kabel- und Steckverbinderbeschädigungen durch anhaltende Flüssigkeitsexposition sind das Hauptwartungsproblem, nicht die Erfassungsfunktion des Sensor Kopfes.

Installationsüberlegungen

Der Sensor Kopf (FSH-1378) wird am stationären Spindelgehäuse montiert; der Magnet wird am rotierenden Spindelkörper montiert.

Der Spalt zwischen Magnet und Sensorfläche bestimmt die Signal amplitude. Fanuc gibt den korrekten Spaltabstand im Wartungshandbuch des Spindelmoduls an — ein zu großer Spalt reduziert die Signal amplitude unter die Erkennungsschwelle des Verstärkers; ein zu kleiner Spalt birgt die Gefahr eines physischen Kontakts zwischen rotierendem Magneten und stationärem Sensor bei höheren Geschwindigkeiten oder unter Vibration.

Wenn die Spindel eine Magnetkupplung für den Hoch-/Niedrigschaltgetriebe-Umschaltung enthält, muss der Magnet für den A57L-0001-0037 auf einer nicht-magnetischen Materialoberfläche der rotierenden Baugruppe montiert werden, um zu verhindern, dass das Magnetfeld der Kupplung das Sensorsignal stört.

Bei Riemen- oder Zahnradgetriebenen Spindelkonfigurationen, bei denen Motor und Spindel nicht starr gekoppelt sind, wird der Sensor auf der Spindelseite des Antriebs montiert, um die Spindelposition direkt zu erfassen — nicht die Motorposition, was Fehler einführen würde, die der mechanischen Nachgiebigkeit der Antriebsübertragung entsprechen.

Die Abmessungen des Sensor Kopfes von 30 × 50 mm bestimmen den verfügbaren Montageplatz und müssen im Spindelgehäusedesign berücksichtigt werden.

Der Freiraum für den Kabelausgang und die Montageposition des Sensorverstärkers sollte vor der Installation anhand des verfügbaren Platzes der Maschine überprüft werden.

FAQ

F1: Steuert der A57L-0001-0037 die Spindelorientierung selbst oder benötigt er zusätzliche Komponenten?

Der A57L-0001-0037 ist das Sensor-Set — er erfasst die Orientierungsreferenzposition und signalisiert sie an die CNC, aber er steuert die Spindel nicht unabhängig.

Die vollständige Orientierungsfunktion erfordert den Sensor, den Spindelverstärker (der die Orientierungssteuerlogik enthält) und die CNC-Steuerung, die den Orientierungsbefehl ausgibt und die Fertigstellung überwacht. Der Sensor liefert die Referenz "ein Impuls pro Umdrehung"; der Verstärker und die CNC führen gemeinsam die Sequenz Verlangsamen-Lokalisieren-Halten aus.

F2: Was ist der Unterschied zwischen CH1 (MSA–MSB) und CH2 (LSA–LSB) und werden beide Kanäle immer verwendet?

Beide Kanäle erzeugen einen Impuls pro Umdrehung an derselben Winkelposition.

Es handelt sich um elektrisch unabhängige Ausgänge desselben Sensors, die es der CNC oder dem Verstärker ermöglichen, einen als primäres Signal und den anderen als Bestätigungskanal zu verwenden oder sie für verschiedene Funktionen an verschiedene Eingänge zu leiten (z. B. einen für die Orientierung und einen für die Nullgeschwindigkeitserkennung).

Ob beide Kanäle verwendet werden, hängt vom Spindelverstärkermodell und der CNC-Konfiguration ab. Einige Verstärker verwenden nur CH1; andere verwenden beide. Konsultieren Sie das Installationshandbuch des Spindelverstärkers für das erforderliche spezifische Anschluss schema.

F3: Der Sensor ist für 12.000 U/min ausgelegt — begrenzt die Höchstgeschwindigkeit, wann die Orientierung befohlen werden kann?

Die Angabe von 12.000 U/min ist die Geschwindigkeit, bei der der Sensor den Orientierungsimpuls zuverlässig erzeugt, ohne Ereignisse zu verpassen. Die Orientierungssequenz selbst wird normalerweise mit angehaltener Spindel oder beim Abbremsen von Schnittgeschwindigkeit befohlen — nicht bei voller Geschwindigkeit.

Die Orientierungsfunktion der CNC verlangsamt die Spindel normalerweise auf eine Annäherungsgeschwindigkeit, bevor sie den Referenzimpuls sucht, und dann auf Null für das endgültige Halten der Position. Die Grenze von 12.000 U/min des Sensors stellt sicher, dass er während der gesamten Verzögerungsphase korrekt arbeitet, auch wenn die maximale Spindelgeschwindigkeit der Maschine diesem Wert entspricht.

F4: Wie wird der Spalt zwischen Sensor Kopf und Magnet korrekt eingestellt?

Die Spalt spezifikation ist in der Fanuc Spindelmodul Wartungsdokumentation für das spezifische Maschinenmodell und die Spindelkonfiguration angegeben.

Typische Spalte für Hall-Effekt-Sensoranwendungen dieser Art liegen im Bereich von 0,5–2,0 mm, aber die genaue Anforderung für A57L-0001-0037 muss aus der Fanuc-Dokumentation für die zutreffende Spindel überprüft werden.

Die Signal-LED des Verstärkers oder die Ausgangsspannungsdiagnose wird verwendet, um zu bestätigen, dass die Signal amplitude bei dem eingestellten Spalt innerhalb des akzeptablen Fensters liegt, bevor der Sensor in seiner endgültigen Position verriegelt wird.

F5: Welche Symptome deuten darauf hin, dass der A57L-0001-0037 ersetzt werden muss?

Der direkteste Indikator ist ein Orientierungsfehler-Alarm an der CNC — die Spindel dreht sich durch die Orientierungssequenz, aber die Steuerung empfängt nie den Referenzimpuls und läuft ab.

Andere Symptome sind intermittierende Orientierungsfehler (was auf ein marginales Signal aufgrund von Spalt drift, Kabelbeschädigung oder Verunreinigung an den Kabelverbindern hindeutet), die Orientierung stoppt bei jedem zweiten Zyklus am falschen Winkel (was darauf hindeutet, dass das Signal verrauscht genug ist, um fälschlicherweise auszulösen) oder ein vollständiger Verlust der Orientierungsfunktion.

Bevor das Sensormodul ersetzt wird, überprüfen Sie die Kabelführung und die Steckverbinder auf Kühlmitteleintritt und stellen Sie sicher, dass der Spalt gemäß den Fanuc-Diagnoseausgängen spezifiziert ist.
