Sensoren für die industrielle Automatisierung
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A44L-0001-0166#200C |

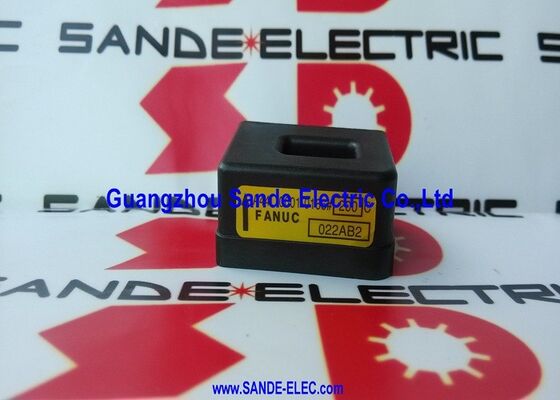

Der Fanuc A44L-0001-0166#200C ist ein Closed-Loop Hall-Effekt-Stromsensor, der die Motorphasenströme in Fanuc Servo- und Spindelverstärkern misst und ein analoges Signal, das proportional zum momentanen Strom ist, an die Stromregelschleife des Verstärkers zurückführt.
Der Suffix #200C identifiziert den Messbereich von ±200A. Dieser Sensor ist elektrisch und funktional äquivalent zum LEM HTB-200-P und wird in Fanuc Verstärkermodulen überall dort eingesetzt, wo eine Phasenstrommessung in diesem Bereich erforderlich ist.
Die Strommessung ist die innerste Rückkopplungsschleife in jedem Servo- oder Spindelantrieb. Der Verstärker befiehlt einen Strom durch die Motorwicklung, um Drehmoment zu erzeugen; der A44L-0001-0166#200C misst, was tatsächlich fließt, und meldet es zurück.
Der Stromregler vergleicht den befohlenen und den gemessenen Strom bei jedem PWM-Schaltzyklus — typischerweise bei 4kHz bis 16kHz — und passt die Ausgabe an, um die Differenz zu eliminieren. Diese Closed-Loop-Stromregelung verleiht den Fanuc Servoachsen ihre Drehmomentlinearität und dynamische Reaktion, und erklärt, warum ein ausgefallener oder driftender Stromsensor sofortige Leistungsverschlechterung oder Alarmbedingungen verursacht.
Das Closed-Loop-Prinzip (kompensiert) unterscheidet diesen Sensor von einfacheren Hall-Effekt-Konstruktionen. Eine aktive Rückkopplungsspule, die um den magnetischen Kern des Sensors gewickelt ist, treibt einen Kompensationsstrom an, der das Magnetfeld des Primärleiters exakt aufhebt.
Der Verstärker misst diesen Kompensationsstrom — der den Primärstrom mit hoher Linearität und minimaler Temperaturdrift widerspiegelt — anstatt direkt die Spannung des Hall-Elements. Diese aktive Kompensation liefert die Linearität und Bandbreite, die die Motorstromregelung erfordert.
| Parameter | Wert |
|---|---|
| Messbereich | ±200A |
| Funktionsprinzip | Closed-Loop Hall-Effekt (Flusskompensation) |
| Ausgang | Analog, proportional zum Primärstrom |
| Isolation | Hohe galvanische Trennung (Leistung zu Steuerung) |
| Versorgungsspannung | DC ±15V (interner Verstärker) |
| LEM-Äquivalent | HTB-200-P |
| Anwendung | Fanuc Servo / Spindel Verstärker Phasenstromrückführung |
Die Motorphasenleiter, die durch den A44L-0001-0166#200C führen, führen Ströme von einem DC-Zwischenkreis, der typischerweise bei 300–600V arbeitet, abhängig vom Fanuc Verstärkertyp.
Die Steuerschaltung, die den analogen Ausgang des Sensors empfängt, arbeitet mit niedriger Spannung, massebezogen auf die CNC-Steuerung. Ohne hohe Isolation würden Spannungsspitzen von IGBT-Schaltvorgängen auf dem DC-Bus durch den Sensor in das Stromrückkopplungssignal einkoppeln und die Messung mit Rauschen verfälschen und potenziell die analogen Messschaltungen der CNC beschädigen.
Die hohe galvanische Trennung des Sensors — typischerweise im Kilovoltbereich für LEM HTB-Serien-Geräte spezifiziert — erhält die elektrische Trennung zwischen Leistungs- und Steuerungsdomänen. Der analoge Ausgang repräsentiert den Primärstrom genau, ohne dass ein DC-Bus-Potenzial in die Steuerschaltung einkoppelt. Diese Isolation ist sowohl eine Leistungsangabe (sauberes Stromsignal) als auch eine Sicherheitsangabe (Schutz der Steuerschaltung vor Spannungen der Leistungsschaltung).
Ein driftender oder ausgefallener A44L-0001-0166#200C erzeugt charakteristische Symptome im Fanuc-System. Ein Offset bei Nullstrom — der Sensor meldet einen Strom ungleich Null, wenn keiner fließt — erscheint als kontinuierlicher Drehmomentbefehl im Stillstand und kann Achsenverschiebung oder Oszillation verursachen.
Ein Verstärkungsfehler (Empfindlichkeit anders als der kalibrierte Wert) führt dazu, dass das Achsdrehmoment proportional falsch ist, was die Positionierungsleistung verschlechtert und in schweren Fällen den Nachlauffehler-Alarm des Servo-Controllers auslöst.
Ein vollständig ausgefallener Sensor löst typischerweise sofort einen Überstromalarm aus, selbst bei geringen Motorströmen, da der Verstärker einen falschen Wert liest, der den Schutzschwellenwert überschreitet.
Bevor Sie den Sensor austauschen, stellen Sie sicher, dass die ±15V-Versorgung korrekt und stabil ist und dass der Steckverbinder des Sensors richtig sitzt. Ein lockerer Steckverbinder oder eine intermittierende Versorgungsstörung kann Symptome hervorrufen, die mit einem ausgefallenen Sensor identisch sind.
F1: Ist der A44L-0001-0166#200C direkt durch einen LEM HTB-200-P ersetzbar?
Ja, in den meisten Fällen. Der A44L-0001-0166#200C ist die Fanuc-Beschaffungsbezeichnung für den LEM HTB-200-P, der in Fanuc-Verstärkern verwendet wird.
Die elektrischen Spezifikationen sind äquivalent. Bevor Sie einen LEM HTB-200-P als Ersatz installieren, überprüfen Sie, ob die Pinbelegung und Ausrichtung des Steckverbinders mit dem PCB-Layout des Verstärkers übereinstimmen — einige Fanuc-Verstärkerrevisionen montieren den Sensor in einer bestimmten Ausrichtung.
Der Messbereich, die Versorgungsspannung und die Ausgangsskalierung sind gleich.
F2: Wie wird der A44L-0001-0166#200C im Verstärker installiert?
Der Sensor ist eine Platinenkomponente, die auf oder in der Nähe der DC-Zwischenkreis-Sammelschienen im Fanuc-Verstärkermodul montiert ist. Der Austausch ist eine Reparaturmaßnahme, die eine vollständige Abschaltung des Verstärkers und die Entladung der DC-Zwischenkreis-Kondensatoren auf eine sichere Spannung (gemessen an den Zwischenkreis-Kondensatoren, nicht nur am Netzschalter) erfordert, bevor interne Komponenten gehandhabt werden.
Die Wartungsdokumentation des Fanuc-Verstärkers gibt die Wartezeit für die Entladung und das Verifizierungsverfahren an. Der Austausch des Sensors ohne Bestätigung der Entladung der Zwischenkreis-Kondensatoren birgt die Gefahr eines tödlichen Stromschlags.
F3: Welche Fanuc-Verstärkertypen verwenden diesen Sensor?
Der A44L-0001-0166#200C wird in Fanuc Servo-Verstärkermodulen und Spindelverstärker-Einheiten verwendet, die eine Strommessung von ±200A erfordern — typischerweise die Module mit höherem Strom in den Alpha- und Beta-Serien von Verstärkern und in Fanuc Power Supply/Amplifier (PSM)-Modulen.
Die genauen Verstärkermodelle, die diesen Sensor verwenden, können der Fanuc-Teileliste für das zu reparierende Modul entnommen werden.
F4: Kann ein ausgefallener Sensor wiederholte Überstromauslösungen verursachen, obwohl der Motor nicht überlastet ist?
Ja. Wenn der Ausgangs-Offset des Sensors driftet oder der Sensor so ausgefallen ist, dass er bei keinem Primärstrom eine Ausgangsspannung ungleich Null liefert, liest der Verstärker einen Phantomstrom. Wenn dieser Phantomwert den Überstromschutzschwellenwert überschreitet, löst der Verstärker wegen Überstrom aus, obwohl der Motor tatsächlich keinen übermäßigen Strom zieht.
Dies ist ein häufiges Diagnosemuster: Überstromalarme, die bei geringer oder keiner Last auftreten, nach einem Neustart verschwinden und wiederkehren — was auf ein Sensorproblem und nicht auf ein tatsächliches Motor- oder Lastproblem hindeutet.
F5: Bedeutet die Nennleistung von ±200A, dass der Sensor AC- und DC-Strom misst oder nur AC?
Die ±-Nennleistung bedeutet, dass der Sensor bidirektionalen Strom misst — er meldet sowohl positive als auch negative Phasenströme über den gesamten Bereich von ±200A genau.
In Wechselstromantrieben sind die Motorphasenströme sinusförmig und wechseln zwischen positiven und negativen Werten. Das Closed-Loop-Hall-Effekt-Prinzip funktioniert für beide Polaritäten korrekt, wodurch der Sensor für die Strommessung von AC-Servo- und Spindelmotoren ohne jegliche Halbwellenbegrenzung oder Gleichrichtung geeignet ist.
