6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Panel Neu Original

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10,4" TFT 640×480, 256 Farben, Tasten/Touch, MPI/PROFIBUS DP, 24V DC, IP65

Übersicht

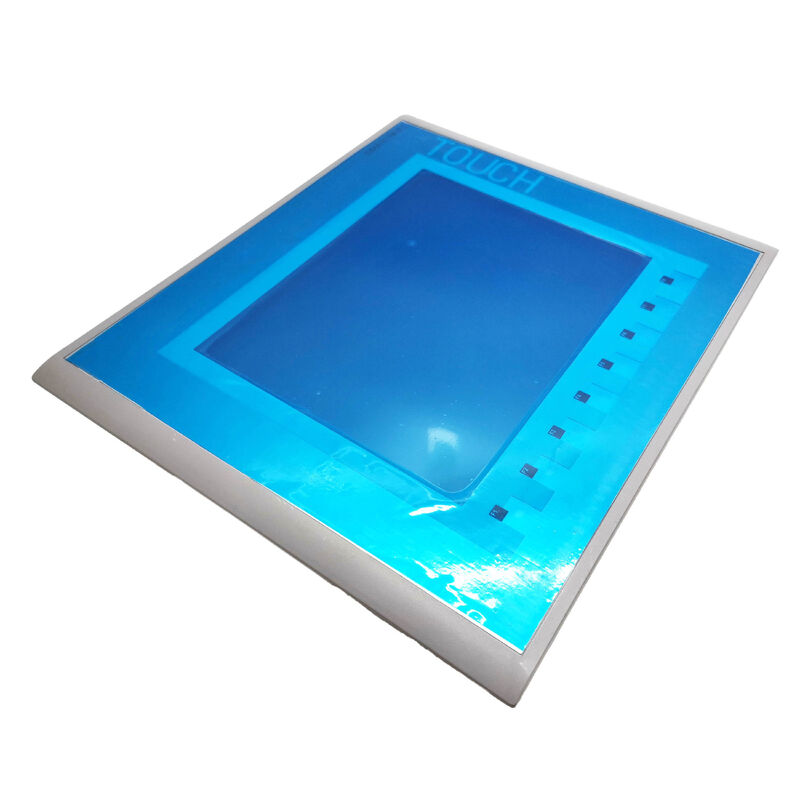

Das Siemens 6AV6647-0AE11-3AX0 ist das KTP1000 Basic Color DP — ein 10,4-Zoll-Bedienpanel von Siemens aus der SIMATIC Basic Panel-Reihe, das für industrielle Leitwarten konzipiert ist, bei denen ein Farbbildschirm und sowohl Touch- als auch Tastbedienung erforderlich sind und eine Anbindung an MPI- oder PROFIBUS DP-basierte SPS-Systeme besteht.

Es ist die PROFIBUS DP-Variante der KTP1000 Basic-Serie; die entsprechende PROFINET-Variante hat eine andere Teilenummer.

Das "Basic" in der Gerätebezeichnung spiegelt seine Position in der SIMATIC HMI-Hierarchie wider: Es besetzt die Einstiegsebene des Siemens-Panel-Portfolios, unterhalb der Comfort Panel-Reihe, liefert aber die Kern-HMI-Funktionen, die die Mehrheit der maschinennahen Leitwarten benötigt: Prozesswertanzeige, Alarmmeldung, Rezeptverwaltung, Berichterstattung und Trendanzeige, über eine Konfigurationsumgebung, die dieselbe WinCC-Software-Toolchain wie die höherwertigen Panels teilt.

Dieser gemeinsame Konfigurationsansatz bedeutet, dass ein auf einem KTP1000 Basic begonnenes Projekt bei wachsenden Anforderungen mit relativ geringem Aufwand auf ein Comfort Panel migriert werden kann, wobei das Bildschirmdesign übernommen wird.

Mit 10,4 Zoll passt das KTP1000 natürlich in Maschinensteuerungen, bei denen der Bediener mehrere Prozesswerte gleichzeitig sehen muss — den Zonenstatus eines Förderbandsystems, die Produktanzahl und Geschwindigkeit einer Verpackungsmaschine oder die Achspositionen und den Programmstatus einer Werkzeugmaschine —, ohne durch mehrere Bildschirme scrollen zu müssen.

Die Auflösung von 640×480 Pixeln bei dieser Displaygröße ermöglicht eine angenehme Text- und Grafiklektüre bei typischer industrieller Umgebungsbeleuchtung, ohne zusätzliche Displayhelligkeit über die Werkseinstellungen des Panels hinaus.

Die Kombination aus einer 8-Tasten-Softkey-Reihe unterhalb des Displays mit voller Touchscreen-Funktionalität auf dem Display selbst bietet dem Bediener zwei Interaktionsmodi für dasselbe Panel.

Die Bedienung über die Tastatur wird in Umgebungen bevorzugt, in denen Handschuhe getragen werden oder Vibrationen eine präzise Berührung erschweren; die Touchscreen-Interaktion ist schneller für die Parametereingabe und Navigation, wenn die Bedingungen für den Bedienerzugang sauber und stabil sind.

Jeder Modus kann die gesamte Benutzeroberfläche unabhängig steuern.

Schlüsselspezifikationen

MPI und PROFIBUS DP — Zwei Protokolle, eine Schnittstelle

Die Endung -0AE11 kennzeichnet die MPI/PROFIBUS DP-Kommunikationsvariante des KTP1000. Beide Protokolle teilen sich denselben physischen RS 485-Anschluss am Panel — das Protokoll wird in der Panel-Konfiguration ausgewählt.

Diese Dual-Protokoll-Physischschnittstelle ist bei Siemens' Basic Panel DP-Reihe üblich und spiegelt die Übergangszeit zwischen dem älteren MPI-basierten Programmier- und Kommunikationsmodell (verwendet mit S7-300 CPUs) und der PROFIBUS DP-Feldbusarchitektur wider, die zum Standard für dezentrale E/A-Verbindungen wurde.

In der Praxis werden die meisten Maschinen, die S7-300 CPUs verwenden, das KTP1000 DP über MPI an den MPI-Port der CPU für Konfigurations- und Laufzeitkommunikation anschließen. Maschinen mit komplexeren Architekturen, bei denen das HMI neben E/A-Geräten im PROFIBUS-Netzwerk sitzen muss, können das Panel als PROFIBUS-Master an die DP-Schnittstelle der CPU anschließen.

Die RS 422-Schnittstelle, die ebenfalls an diesem Anschluss verfügbar ist, ermöglicht die Modbus RTU-Kommunikation mit Drittanbieter-Steuerungen, die Modbus als serielles Protokoll verwenden.

Dies wird in Multi-Vendor-Maschineninstallationen verwendet, bei denen das HMI als Bedienoberfläche für Nicht-Siemens-SPS-Systeme dient.

WinCC Flexible und TIA Portal Konfiguration

Das 6AV6647-0AE11-3AX0 wurde während der WinCC Flexible-Ära veröffentlicht und seine primäre Konfigurationssoftware ist WinCC Flexible 2008 SP2 Compact oder höher.

Es ist auch in den frühen TIA Portal (STEP 7 Basic V11, WinCC Basic V11) konfigurierbar, obwohl die Migration zu TIA Portal in seinen späteren Versionen den KTP-Panel-Refresh-Zyklus einführte, der schließlich das KTP1000 Basic mit DP-Schnittstelle zugunsten von TIA-nativen Panels einstellte.

In WinCC Flexible für das KTP1000 DP konfigurierte Projekte können in TIA Portal WinCC migriert werden, wenn ein Hardware-Upgrade auf ein Panel der aktuellen Generation durchgeführt wird, wobei Bildschirmdesigns, Alarmkonfigurationen und Rezeptdaten mit dem TIA Portal-Migrationswerkzeug erhalten bleiben.

Installation und Montage

Das Panel wird in einen Ausschnitt in einer flachen Plattenoberfläche montiert und mit den mitgelieferten Befestigungsklammern gesichert.

Die Ausschnittabmessung beträgt 299 mm × 227 mm. Die maximale Dicke des Plattenmaterials am Ausschnitt beträgt 4 mm.

Die IP65-Schutzart an der Vorderseite bedeutet, dass das Display und der Rahmen des Panels gegen Staub und Wasserstrahlen abgedichtet sind — Standard für Maschinenbedienpanels, die Kühlmittelspritzern, Reinigungswasser oder staubigen Bearbeitungsumgebungen ausgesetzt sind.

Die Rückseite (IP20) ist nicht für den Kontakt mit Flüssigkeiten oder leitfähigem Staub ausgelegt.

Die vertikale Installation ist die angegebene Ausrichtung für den Betriebstemperaturbereich von 0 bis 50°C.

Bei Montage in Winkeln bis zu 35° von der Vertikalen kann der Betriebstemperaturbereich reduziert werden — konsultieren Sie das Installationshandbuch des Panels für die Derating-Kurve bei nicht-vertikalen Montage winkeln.

FAQ

F1: Das KTP1000 Basic Color DP wurde im Oktober 2022 eingestellt. Was ist der empfohlene Ersatz der aktuellen Generation?

Der aktuelle Ersatz von Siemens für das KTP1000 Basic Color DP ist die SIMATIC HMI Basic Panel Generation 2 oder die KTP1000 Basic PN-Serie, je nach erforderlicher Schnittstelle.

Für PROFIBUS DP-Konnektivität beinhalten die aktuellen Siemens-Empfehlungen einen Schnittstellenkonverter oder eine Migration zu PROFINET, da sich die Basic Panels der aktuellen Generation auf PROFINET-Kommunikation konzentrieren.

Für die direkte Ersatzbeschaffung bietet der Nachrüstmarkt getestete KTP1000 DP-Einheiten von stillgelegten Maschinen.

F2: Kann das KTP1000 DP gleichzeitig mit mehreren SPS im selben MPI-Netzwerk kommunizieren?

In einem MPI-Netzwerk kann das KTP1000 so konfiguriert werden, dass es mit einer bestimmten SPS-CPU als primärer Controller kommuniziert.

MPI ist ein Multi-Point-Bus, der mehrere Knoten zulässt, aber das KTP1000 Basic Panel ist als Single-Master-HMI-Gerät konzipiert, das zu jeder Zeit die Kommunikation mit einer konfigurierten SPS aufrechterhält.

Für Multi-Controller-Anwendungen können separate Bildschirmobjekte mit Tags von verschiedenen Controllern verknüpft werden, dies erfordert jedoch eine sorgfältige Konfiguration in WinCC Flexible und unterliegt den Kommunikationslatenzbeschränkungen des MPI-Netzwerks.

F3: Die MTBF der Hintergrundbeleuchtung des Panels beträgt 50.000 Stunden. Was bedeutet das betrieblich?

50.000 Stunden bei 25°C ist die statistische mittlere Zeit zwischen Ausfällen für die LED-Hintergrundbeleuchtung bei dieser Referenztemperatur. Bei typischen Maschinbetriebstemperaturen über 25°C nimmt die MTBF ab.

Bei kontinuierlichem 24/7-Betrieb repräsentieren 50.000 Stunden etwa 5,7 Jahre Betriebszeit, bevor die Hintergrundbeleuchtung statistisch ihren Zuverlässigkeitsmittelpunkt erreicht.

In der Praxis ist die Dimmung der Hintergrundbeleuchtung ein allmählicher Prozess, und eine geplante Wartung vor dem Ausfall — anstatt einer reaktiven Ersetzung nach dem Ausfall — ist der empfohlene Ansatz für kritische Leitwarten.

F4: Kann dieses Panel für Außenanwendungen verwendet werden, bei denen Sonnenlichtlesbarkeit erforderlich ist?

Das KTP1000 Basic Color DP ist für die industrielle Innenrauminstallation konzipiert. Das 256-Farben-TFT-Display ist kein Hochhelligkeitstyp, und direktes Sonnenlicht verursacht erhebliche Reflexionen, die die Lesbarkeit beeinträchtigen.

Außeninstallationen erfordern entweder einen Sonnenschutz/eine Haube über dem Panel, eine entspiegelte Displayschutzfolie oder eine hellere Displayvariante.

Die IP65-Schutzart an der Vorderseite bietet Schutz gegen Regen und Staub, aber die Displayhelligkeit ist der limitierende Faktor für den Außeneinsatz.

F5: Wie viele Alarmmeldungen kann das KTP1000 Basic Panel gleichzeitig verarbeiten?

Das KTP1000 Basic Panel unterstützt die Alarmbehandlung über die WinCC Flexible-Konfiguration. In der Basic Panel-Architektur werden die Größe des Alarmpuffers und die Anzahl gleichzeitiger aktiver Alarme durch die in WinCC Flexible für diese Geräteklasse definierten Konfigurationsgrenzen bestimmt.

Der Projektcompiler wird darauf hinweisen, wenn die Alarmkonfiguration die Speicher- oder Verarbeitungsgrenzen des Geräts überschreitet.

Für Anwendungen, die ein umfangreiches Alarmmanagement mit langen Historienpuffern erfordern, bietet die SIMATIC Comfort Panel-Reihe größere Alarmpufferkapazitäten und ausgefeiltere Alarmmanagementfunktionen.
