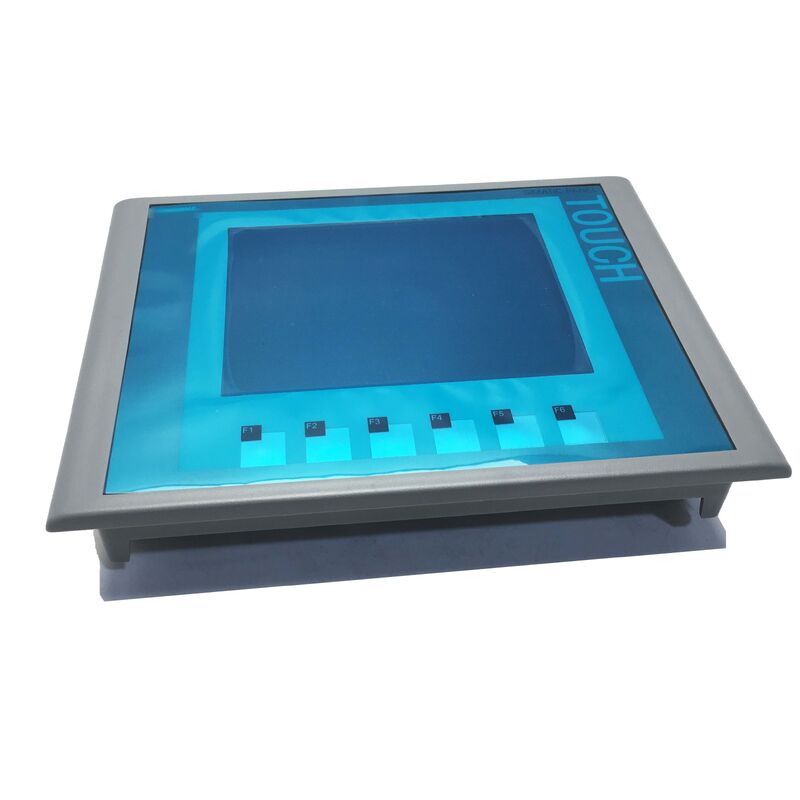

6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1

Herkunftsort China
Markenname Siemens
Zertifizierung CE RoHS
Modellnummer 6AV6 647-0AC11-3AX1
Produktdetails
Modellnummer:
6AV6 647-0AC11-3AX1
Marke:
Siemens
Produkttyp:
HMI-Grundplatte
Serie:
SIMATIC HMI Basic Panel
Anzeigetyp:
TFT
Bildschirmgröße:
6 Zoll / 5,7 Zoll Displayklasse
Anzeigefarben:
256 Farben
Betriebsmodus:
Tasten- und Touch-Bedienung
Garantie:
Ein Jahr
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Preis
USD 800-1000 / piece
Verpackung Informationen
Originalverpackung
Lieferzeit
2 Tage
Zahlungsbedingungen
D/A, L/C, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit
100 Stück pro Tag
Produktbeschreibung
6AV6647-0AC11-3AX1 Touchscreen Original Neu 6AV66470AC113AX1
Produktübersicht
6AV6647-0AC11-3AX1 | SIMATIC KTP600 Basic Color DP – 5,7" TFT / 256 Farben / PROFIBUS DP / 24VDC / Touch + Tastenbedienung
KTP600 – Der Einstiegspunkt für kompakte, mit dem PROFIBUS verbundene HMI
Das SIMATIC KTP600 Basic Color DP ist ein kompaktes Bediengerät für die maschinennahe Visualisierung an PROFIBUS DP-basierten Steuerungssystemen. Die Bezeichnung „KTP“ spiegelt das Dual-Input-Design wider: Das Panel akzeptiert sowohl Berührungseingaben auf dem TFT-Bildschirm als auch das Drücken physischer Funktionstasten – sechs Funktionstasten unter dem Display ermöglichen eine taktile Tasteneingabe für Bediener, die physische Bedienelemente bevorzugen oder in behandschuhten Umgebungen arbeiten.
Die PROFIBUS DP-Schnittstelle stellt eine direkte Verbindung zum PROFIBUS-Netzwerk her, sodass das Panel mit jedem DP-Master kommunizieren kann – einer SIMATIC S7-300, S7-400 oder einem kompatiblen DP-Slave. Es ist kein zusätzliches Netzwerk-Gateway erforderlich. Das Panel wird neben I/O-Geräten und Antrieben zum Knotenpunkt im PROFIBUS-Ring.
Wichtige Spezifikationen
Parameter Wert
Anzeige 5,7" TFT
Auflösung QVGA 320 × 240
Farben 256
Anzeigebereich 115,2 × 86,4 mm
Schnittstelle Touch + 6 Funktionstasten
Netzwerk PROFIBUS DP
Liefern 24 VDC (19,2–28,8 V)
Aktuell Nennleistung 0,35 A
Einschaltstrom (I²t) 0,5 A²*s
5,7" TFT mit 256 Farben – Kompakte Visualisierung für Maschinenpanels
Der 5,7-Zoll-TFT-Bildschirm passt in einen Standard-Maschinenschaltschrank-Schaltschrankausschnitt mit minimaler Tiefe hinter der Schalttafel. Mit einer Breite von 115,2 mm und einer Höhe von 86,4 mm ist der aktive Anzeigebereich groß genug für einen Statusbildschirm, eine Alarmanzeige und Parametereingaben, ohne dass eine vollständige Öffnung in Industrie-PC-Größe erforderlich ist.
256-Farben-TFT stellt Prozessgrafiken, Alarmstatusanzeigen und Trendanzeigen mit ausreichender Farbdifferenzierung für die meisten Maschinen-HMI-Anwendungen dar. Für Installationen, die zuvor Zeichenanzeigetafeln oder ältere monochrome HMIs verwendeten, bietet das KTP600 eine deutliche Verbesserung der Informationsdichte und Lesbarkeit auf derselben Tafelfläche.
Anwendungsszenarien
  • Maschinensteuertafel SIMATIC S7-300:Eine Produktionsmaschine nutzt eine S7-300 mit Profibus DP. Das 6AV6647-0AC11-3AX1 wird als lokales Bedienfeld angeschlossen – es zeigt die aktuelle Chargenzahl, die Maschinengeschwindigkeit und aktive Alarme an und verfügt über Funktionstasten für Start-/Stopp-/Reset-Vorgänge.
  • Legacy-HMI-Ersatz:Eine Werkzeugmaschine, auf der ein älteres Textanzeigefeld mit PROFIBUS-Anbindung läuft, erfordert ein HMI-Upgrade. Das KTP600 ersetzt das alte Panel im gleichen Ausschnitt, wobei SIMATIC WinCC flexible die ursprünglichen Bildschirmlayouts nachbildet und eine grafische Trendanzeige hinzufügt.
  • Dezentraler Profibus-Teilnehmer:Mehrere KTP600-Panels werden an verschiedenen Maschinenabschnitten an dasselbe PROFIBUS DP-Netzwerk angeschlossen – jedes Panel adressiert die relevanten SPS-Daten für seinen Abschnitt und nutzt dabei die gleiche DP-Kabelinfrastruktur.
Häufig gestellte Fragen
F1: Welche Konfigurationssoftware ist mit dem KTP600 Basic Color DP (6AV6647-0AC11-3AX1) kompatibel?
SIMATIC WinCC flexible (Compact oder Standard) ist das Standard-Projektierungstool für diese Panel-Generation. Das Projekt wird auf einem PC erstellt und über ein USB-Kabel oder eine MPI/PROFIBUS-Programmierverbindung auf das Panel heruntergeladen. Alternativ unterstützt TIA Portal mit WinCC (V11 und höher) die Migration von älteren Panel-Konfigurationen. Überprüfen Sie die Systemvoraussetzungen von WinCC flexible für die spezifische Firmware-Version, die auf dem Panel installiert ist.
F2: Kann der KTP600 Basic Color DP eine Verbindung zu EtherNet/IP- oder PROFINET-Netzwerken herstellen?
Nein. Die Bezeichnung „DP“ weist darauf hin, dass die einzige Netzwerkschnittstelle dieses Panels Profibus DP ist. Es verfügt nicht über einen PROFINET- oder Industrial-Ethernet-Anschluss. Für Ethernet-angebundene HMI-Anwendungen ist eine andere KTP-Variante mit dem Zusatz PROFINET (z. B. KTP600 Basic Color PN) erforderlich. Für den Anschluss der DP-Version an ein Ethernet-Netzwerk ist ein externes Gateway oder Bridging-Gerät erforderlich.
F3: Welche Funktion haben die 6 physischen Tasten des KTP600?
Die sechs Funktionstasten (F1-F6) unterhalb des TFT-Bildschirms sind im HMI-Projekt konfigurierbar. Jeder Taste kann eine Funktion zugewiesen werden – Starten, Stoppen, Bestätigen, Navigieren oder benutzerdefinierte Anwendungsfunktionen. Sie können als Moment- oder Selbsthaltefunktion programmiert werden. Aufgrund ihrer physikalischen Beschaffenheit eignen sie sich für Bediener, die Industriehandschuhe tragen, oder für Anwendungen, bei denen die taktile Bestätigung eines Tastendrucks der Touchscreen-Eingabe vorzuziehen ist.
F4: Was bedeutet der I²t-Einschaltstromwert von 0,5 A²*s für die Auswahl der Stromversorgung?
Der I²t-Wert charakterisiert die Energie des Einschaltstromimpulses. Wenn das KTP600 eingeschaltet ist, zieht sein internes Netzteil einen kurzen Stromstoß, bevor es sich auf den Dauerzustand von 0,35 A einpendelt. Eine Stromversorgung oder ein Schaltkreisschutzgerät muss diesen Einschaltstrom von 0,5 A²*s ohne Auslösung oder übermäßigen Spannungsabfall tolerieren. Bei den meisten Standard-DIN-Schienen-24-VDC-Netzteilen liegen 0,5 A²*s innerhalb der normalen Grenzen; Überprüfen Sie die Einschaltstromtoleranz des Netzteils, wenn sich mehrere Panels einen Versorgungszweig teilen.
F5: Was ist der Unterschied zwischen dem KTP600 Basic Color DP und dem KTP600 Basic Color PN?
Die Varianten DP (PROFIBUS DP) und PN (PROFINET) des KTP600 Basic Color sind physikalisch ähnliche 5,7-Zoll-TFT-Panels mit gleichem Display und Tastenlayout. Der entscheidende Unterschied ist die Netzwerkschnittstelle: Die DP-Variante (6AV6647-0AC11-3AX1) verbindet sich mit Profibus-DP-Netzwerken; Die PN-Variante ermöglicht den Anschluss an PROFINET Industrial Ethernet. Sie sind nicht austauschbar – die Netzwerkinfrastruktur und die SPS-Kommunikation müssen zur Panel-Variante passen.
