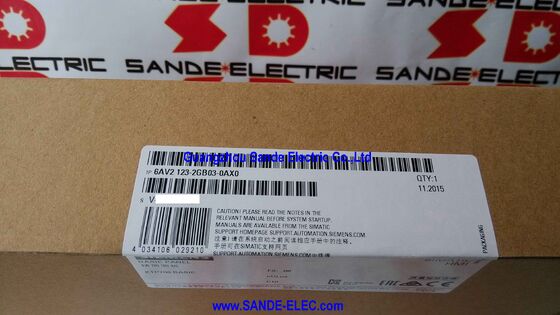

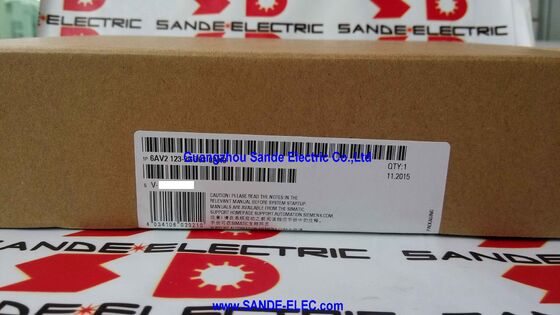

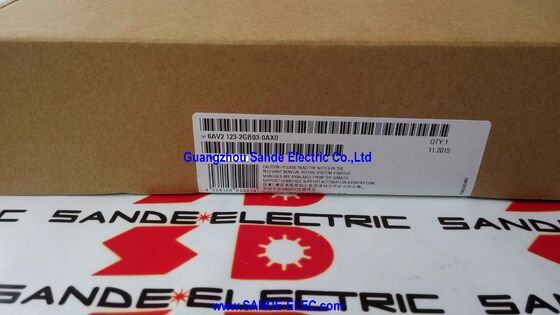

Simatische HMI, Basis-Panel, Schlüssel und Taste 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0 6AV2123-2GBO3-OAXO

Siemens 6AV2123-2GB03-0AX0∙ SIMATIC HMI KTP700 Basis-Panel 7" TFT / 800×480 / Berührung + 8 Tasten / PROFINET / 24V DC / IP65

Kompaktes HMI, das mehr leistet als es verspricht

Der 6AV2123-2GB03-0AX0 ist der KTP700 Basic 7 Zoll Einstiegs-HMI von Siemens aus der SIMATIC Basic Panel-Reihe."Eintrittsstufe" in der SIMATIC-HMI-Familie bedeutet keine geringe Kapazität für die Ziel-AnwendungsklasseFür eine eigenständige Maschine, eine kompakte Produktionszelle oder eine kleine Verarbeitungseinheit bietet der KTP700 Basic alles, was man braucht: einen klaren Farb-Touchscreen, eineTasten für die am häufigsten verwendeten Funktionen, PROFINET-Kommunikation zur Maschine PLC und 10 MB Speicher für die Bildschirme, Alarme und Rezepte für ein komplettes Maschinenvisualisierungsprojekt.

Die Bezeichnung "KTP" kodiert den Betriebsmodus: Taste und Touch-Panel. Der Touchscreen übernimmt die Bildschirmnavigation, die Dateneingabe und die grafische Taste.Die 8 Funktionstasten am unteren Rand geben dem Bediener direkten physischen Zugriff auf die wichtigsten MaschinenbefehleIn einer lauten Fabrikumgebung, in der die Bediener möglicherweise Handschuhe tragen oder mit Teilen umgehenDie taktile Reaktion einer physikalischen Funktionstaste wird zuverlässig erkannt, so dass ein Touch-Only-Panel manchmal nicht.

PROFINET verbindet das Panel mit einem SIMATIC S7-1200, S7-300, S7-400 oder einer anderen PROFINET-fähigen Steuerung.Das Panel kann auch über Modbus TCP/IP und EtherNet/IP kommunizieren., wodurch die Verdrahtung auf ein einzelnes Ethernet-Kabel vom Panel zum Netzwerkschalter reduziert wird.

Schlüsselmerkmale

Integration des TIA-Portals ¢ WinCC-Grundkonfiguration

Der 6AV2123-2GB03-0AX0 ist in Siemens TIA Portal mit WinCC Basic V13 oder höher konfiguriert.Die Projektansicht des TIA-Portals verwaltet das HMI-Projekt zusammen mit dem PLC-Programm in einer einzigen Entwicklungsumgebung, Alarmklassen und Projekttexte werden einmal definiert und sowohl im PLC-Programm als auch auf den HMI-Bildschirmen verwendet.

Die Verknüpfung der Kommunikationsvariablen zwischen dem PLC-Speicher und dem HMI-Display erfolgt automatisch, sobald der PLC und der HMI im gleichen TIA-Portal-Projekt konfiguriert sind.

Häufig gestellte Fragen

F1: Kann der KTP700 Basic mit einem S7-300 oder S7-400 PLC sowie einem S7-1200 kommunizieren?

Ja, der KTP700 Basic unterstützt die Kommunikation mit SIMATIC S7-1200, S7-1500, S7-300 und S7-400 SPS über PROFINET.Es unterstützt auch Modbus TCP/IP und EtherNet/IP für die Kommunikation mit nicht-Siemens-SPS. Der PLC-Typ wird in der Geräte- und Netzwerkansicht des TIA-Portals konfiguriert, wenn das Panel-Projekt erstellt wird.

F2: Unterstützt die KTP700 Basic eine vertikale Installation?

Ja. Das Panel unterstützt sowohl horizontale (Landschaft) als auch vertikale (Porträt) Ausrichtung. Die Ausrichtung des Anzeigeninhalts wird in den WinCC-Projekt-Einstellungen konfiguriert.Bestätigen Sie die Installationsrichtung des Panels im TIA-Portal, bevor das Panel konfiguriert wird, um sicherzustellen, dass das Bildschirmlayout der physischen Installation entspricht.

F3: Wofür wird der USB-Anschluss auf der 6AV2123-2GB03-0AX0 verwendet?

Der USB-Port Typ A unterstützt das Laden von Projekten über USB-Laufwerk (Herunterladen des konfigurierten HMI-Projekts auf das Panel ohne Netzwerkverbindung), Datensicherung, Firmware-Updates,und Verbindung zu externen USB-Geräten wie Barcode-Lesern oder DruckernEs stellt keine USB-Host-Kommunikation zu PLCs zur Verfügung.

F4: Der KTP700 Basic-Bildschirm ist dunkel geworden, aber der PLC läuft. Was sollte überprüft werden?

Der Bildschirm ist möglicherweise in den Stromsparmodus eingetreten (Schirmblackout nach einer konfigurierten Leerlaufzeit ist eine Standard-WinCC-Einstellung).Wenn das Display nicht reagiert, überprüfen Sie die 24 V Gleichspannung am Versorgungsanschluss des Panels. Ist der Versorgungsbetrag gut bestätigt, kann die LED-Hintergrundbeleuchtung ausgefallen sein LED-Hintergrundbeleuchtung hat eine Lebensdauer von ca. 50.000 Stunden;ein seit mehreren Jahren kontinuierlich in Betrieb befindliches Panel hat möglicherweise das Ende seiner Lebensdauer erreicht.

F5: Welche Mindestversion des TIA-Portals ist für die Konfiguration des 6AV2123-2GB03-0AX0 erforderlich?

Die KTP700 Basic 6AV2123-2GB03-0AX0 benötigt WinCC Basic V13 oder STEP 7 Basic V13 als Mindestkonfigurationssoftwareversion.V20) sind ebenfalls kompatibel.. Frühere Versionen des TIA-Portals oder die ältere WinCC-Flexibilitätssoftware unterstützen diese Panelgeneration nicht.
