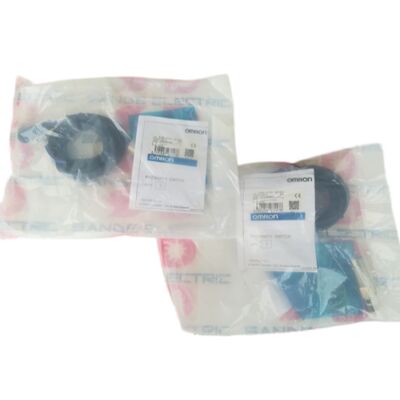

Neuer OMRON Näherungssensor Schalter E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | M18 geschirmter induktiver Näherungsschalter 7mm — Panelmontage / M12 A-kodiert / DC 2-Draht Schließer / IP67

Panelmontage-Konfiguration — Erfassung durch eine Platte

Die MJ-Endung des E2E-X7D1-M1GJ kennzeichnet den Panelmontage-Formfaktor mit M12-Stecker. Der Sensor wird von hinten durch eine Plattenaussparung geführt und mit einer Gegenmutter an der Plattenoberfläche befestigt, wobei das Erfassungsfenster nach außen durch die Plattenvorderseite zeigt. Dies ist die entgegengesetzte Ausrichtung zu einem maschinenmontierten Sensor, der in eine Halterung geschraubt wird, wobei seine Erfassungsfläche auf vorbeifahrende Ziele gerichtet ist.

Die Erfassungsleistung ist identisch mit der Standard-E2E-X7D1 M18-Serie — 7mm Reichweite, 500Hz Schaltfrequenz, IP67 ölbeständiger Schutz, Dual-LED-Anzeigen — mit dem angepassten Formfaktor für die Panelmontage in Qualitätsprüfgeräten, kompakten Automationsmodulen und tragbaren oder Tischgeräten, bei denen der Erfassungspunkt an der Geräteoberfläche liegt.

Der M12-Stecker ist an der Rückseite des Panels montiert, sodass die Verkabelung frei von der Erfassungsfläche bleibt. In wartungsintensiven Umgebungen bedeutet die Standardisierung von M12-Steckern, dass der Sensorwechsel die feste Kabelverbindung nicht beeinträchtigt — M12 trennen, neuen Sensor installieren, wieder verbinden.

Schlüsselspezifikationen

7mm geschirmt bei M18 — Die richtige Spezifikation

Die geschirmte Konstruktion konzentriert das Magnetfeld nach vorne und ermöglicht eine bündige Montage in Metallhalterungen ohne Reichweitenverlust — die 7mm Reichweite gilt bei bündiger Montage des Sensors mit der Halterungsoberfläche. M18 geschirmt bei 7mm ist die etablierte Spezifikation für Anwendungen, die einen Erfassungsabstand von 5–7mm bei bündiger Montage erfordern. Die Abschirmung unterdrückt das seitliche Streufeld, das zu Fehldetektionen führt, wenn ein ungeschirmter Sensor bündig in Metall montiert wird.

DC 2-Draht-Schaltung — Drei mA Minimum, 0,8 mA Leckstrom

Die 2-Draht-Schaltung wird in Reihe mit der Last geschaltet. Bei keinem Zielzustand: 0,8mA Leckstrom durch die Last — unterhalb des EIN-Schwellenwerts von Standard-24V-SPS-Eingängen (typischerweise 5–7mA Minimum). Bei Zielerkennung: Strom fließt durch die Ausgangsstufe und die Last von der Versorgung.

Für SPS-Eingänge, die 5–20mA bei 24V ziehen, stellt der minimale Laststrom von 3mA sicher, dass die Ausgangsstufe des Sensors korrekt leitet, wenn der SPS-Eingang als Last angeschlossen ist. Installieren Sie einen Parallelwiderstand, wenn die Lastimpedanz hoch genug ist, dass der Strom unter 3mA fällt.

Der Einstellabstand von 5,6 mm — 80 % der nominalen 7 mm — ist der zuverlässige Arbeitsbereich. Stellen Sie den physischen Abstand auf 3,5–4,5 mm ein, um einen komfortablen Spielraum für Wärmeausdehnung, Vibrationen und Plattenausrichtungsabweichungen zu gewährleisten.

FAQ

F1: Welches M12-Kabel passt zum MJ-Stecker?

Jeder M12 A-kodierte weibliche Kabelstecker — der weltweit dominierende Standard für Steckverbinder in der Fabrikautomatisierung. Die A-Kodierung unterscheidet ihn von M12 B-kodierten (PROFIBUS), D-kodierten (Ethernet) und X-kodierten Steckern. Für die 2-Draht-DC-Verbindung verwenden Sie die Pins 1 (braun, +V) und 3 (blau, 0V/Ausgang) einer Standard-4-Pin-M12-A-kodierten Kabelbaugruppe. Pins 2 und 4 werden in der 2-Draht-Konfiguration nicht verwendet.

F2: Welcher Arbeitsabstand sollte bei der Installation eingestellt werden?

Stellen Sie den physischen Abstand zwischen Sensoroberfläche und nächster Zielannäherung auf 3,5–4,5 mm ein. Dies hält den Schaltpunkt über den gesamten Betriebstemperaturbereich und die Versorgungsspannungsbereiche hinweg komfortabel innerhalb des Einstellabstands von 5,6 mm. Bestätigen Sie, dass die grüne LED bei dem vorgesehenen Abstand konstant leuchtet — dies bestätigt, dass der Abstand innerhalb der zuverlässigen Einstellzone liegt.

F3: Gilt die 7mm Reichweite für Edelstahlziele?

Austenitischer Edelstahl (Sorten 304/316) hat einen Korrekturfaktor von etwa 0,6–0,75x, was zu einer effektiven Schaltentfernung von etwa 4,2–5,25 mm für diesen Sensor führt. Dies liegt innerhalb des Einstellabstands von 5,6 mm, sodass eine Edelstahl-Erkennung möglich ist, wenn der Installationsabstand innerhalb des effektiven Edelstahlbereichs liegt. Überprüfen Sie immer die tatsächliche Schaltentfernung mit der spezifischen Edelstahlsorte und der Zielgeometrie in der tatsächlichen Installation.

F4: Wie helfen die Dual-LEDs bei Installation und Betrieb?

Grüne LED: Konstant grün ohne anliegendes Ziel bestätigt, dass sich keine metallische Oberfläche innerhalb von 5,6 mm von der Erfassungsfläche befindet — keine versehentliche Störung in der Nähe. Konstant grün, wenn das Ziel im vorgesehenen Abstand ist, bestätigt, dass der Abstand innerhalb des zuverlässigen Einstellabstands liegt.

Rote LED: Leuchtet auf, wenn ein Ziel in das Erfassungsfeld eintritt. Flackerndes Rot während der Zielannäherung zeigt an, dass der Abstand an oder nahe der Grenze der stabilen Schaltzone liegt und angepasst werden muss.

F5: Beeinflusst die Panelmontage die IP67-Abdichtung?

Der Sensorkörper behält die IP67-Abdichtung in jeder Montageausrichtung bei. Der M12-Stecker erreicht die IP67-Abdichtung, wenn der Kabelstecker vollständig gesteckt und verriegelt ist. Die Plattenbohrung selbst ist jedoch keine IP67-abgedichtete Schnittstelle zwischen der Vorder- und Rückseite der Platte. Wenn eine Umgebungsabtrennung zwischen den Plattenseiten erforderlich ist — z. B. bei der Reinigung auf der Vorderseite bei sauberen Bedingungen auf der Rückseite — kann eine zusätzliche Abdichtung um den Sensorkörper in der Plattenbohrung erforderlich sein.
