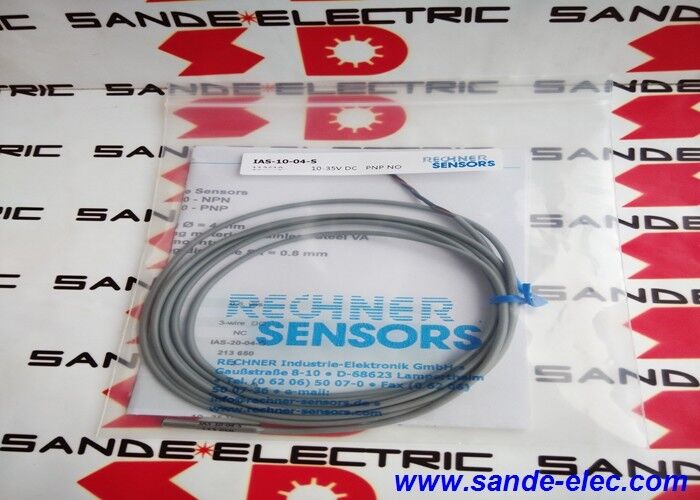

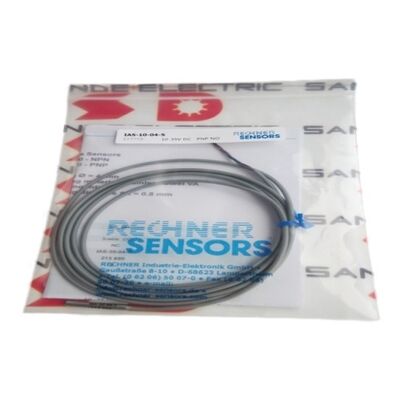

RECHNER Sensor IAS-10-04-S oder IAS1004S

Rechner IAS-10-04-S. Induktive Nähe-Schalter PNP, 0,8mm, 1035V Gleichstrom, 3-Draht, Umkehrpolarität & Kurzschluss geschützt, IP67

Übersicht

DieRechner IAS-10-04-Sist ein PNP 3-draht-induktiver Näherungsschalter aus der Rechner IAS-10-Serie die PNP-Digital-Ausgabefamilie innerhalb des Rechner IAS-Bereichs.Es arbeitet am kurzen Ende des induktiven Sensorspektrums.: Dies ist kein Sensor zur Erkennung von Maschinenschutzschutzen aus einer Entfernung von 10 mm, sondern zur Bestätigung des Vorhandenseins oder der genauen Position von sehr kleinen Bauteilen, dünnen Metallzielen, bearbeiteten Teilen mit enger Toleranz,oder Kanten der Klinge, bei denen die Erkennungslücke absichtlich schmal ist, um eine hohe Positionsgenauigkeit zu erreichen.

Rechner produziert seit Jahrzehnten IAS-Induktionssensoren in Lampertheim, Deutschland, und die IAS-10-Serie spiegelt diese Produktionsgeschichte wider:PNP-Sensoren in industrieller Qualität mit den wesentlichen Schutzvorkehrungen, Überlastungen und Kurzschlüsse, die Schäden durch Installationsfehler und vorübergehende Bedingungen verhindern, die in realen Maschinenumgebungen auftreten.

Der Leistungsbereich von 10 ̊35 V Gleichspannung ist das Breitspannungsmerkmal der Rechner-Serie IAS-10, die sowohl 12 V Gleichspannung als auch die 24 V Gleichspannung im Industriestandard abdeckt.mit einer Leistung von mehr als 50 W.

Bei einem Sensorbereich von 0,8 mm ist der IAS-10-04-S für Anwendungen ausgelegt, bei denen eine größere Sensorlücke Positionsunsicherheit hervorrufen würde.

Die Korrelation zwischen Sensorentfernung und Detektionsgenauigkeit ist direkt: Je kleiner die Sensorentfernung, desto geringer die Sensorentfernung.je enger die Zone, innerhalb derer der Schaltpunkt des Sensors aufgrund der Temperatur variieren kann, Spannungsschwankungen und Zielgrößenänderungen.

Für feines Positionierungsfeedback bietet die inhärent enge Schaltzone des 0,8mm-Bereichs die Wiederholbarkeit, die Sensoren mit längerer Reichweite ohne Kalibrierung nicht erreichen können.

Schlüsselmerkmale

IAS-Serie 10 PNP-Direktantrieb für SPS und Relais

Die Rechner-Serie-Klassifizierung ist einfach: Die IAS-10-Bezeichnung kennzeichnet einen 3-drahtigen PNP-Ausgangssensor, der bei Aktivierung Strom an seine angeschlossene Belastung leitet.

This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.

Die 3-Draht-PNP-Topologie bietet einen klaren Vorteil gegenüber 2-Draht-Sensoren für Präzisionsanwendungen: mit einem separaten Stromversorgungsdraht (braun), Ausgangsdraht (schwarz) und einem gemeinsamen Draht (blau),der Ausgangstransistor arbeitet unabhängig vom Laststrom.

There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking, vernachlässigbare Leckage).

Dieses saubere Schaltverhalten ist in Anwendungen wie NC-Maschinenwerkzeug-Positionsverriegelungen wichtig, bei denen Fehlzüge Werkzeugschäden verursachen könnten.

Der Ausgang ist direkt kompatibel mit SPS, Relais-Spulen, Anzeigeleuchten und Zähler-Eingängen, die von der gleichen 24 V Gleichspannungsversorgung wie der Sensor betrieben werden.

Mit einer Leistung von 150 mA kann die IAS-10-04-S in den meisten Anwendungen standardmäßige Automatisierungsbelastungen ohne zusätzliche Verstärkung betreiben.

0.8mm Sensorabstand

Acht Zehntel Millimeter sind eine geringe Sensorentfernung, die eine spezifische Konstruktionsanforderung widerspiegelt: Das Ziel muss sehr nahe an der Sensorfläche vorbeiziehen.

Anwendungen, bei denen dies der Fall ist, umfassen die Bestätigung der Stempel- und Stanzposition bei Stanzwerkzeugen (wo das Werkzeug die Stanzmaschine bis zu Millimeterbruchteilen durchdringen muss),Erkennung von dünnen Klingen oder Folienkanten, Nachweis der Anwesenheit von Nadel- oder Sondenspitzen in medizinischen Montageausrüstungen und Nachweis von feinen Schrauben oder Zahnrädern in Präzisionsinstrumenten.

Die Betriebsdistanz die nützliche Arbeitszone innerhalb der Nennmessdistanz ist für einen induktiven Sensor mit 0,8 mm Nennwert typischerweise 0 bis 0,65 mm (ca. 80% des Nennwertes Sn).Einstellung der tatsächlichen Erkennungslücke innerhalb dieser Betriebsdistanz, mit einer Grenze, die mechanische Vibrationen, Temperaturwirkungen sowohl auf Sensor als auch auf Ziel und Veränderungen der Oberflächenverhältnisse berücksichtigt,ist die Kalibrierungsaufgabe, die die langfristige Nachweissicherheit bestimmt..

Die Korrektur für Nichteisenmaterialien gilt: Aluminium-, Messing-, Kupfer- und Edelstahlziele erzeugen alle kürzere wirksame Sensorentfernungen als der 0,8 mm Eisenstandard.

Bei einer Nenndistanz von 0,8 mm verringert sich die ohnehin schon geringe Lücke bei nichtschmalen Zielen weiter, bei Edelstahl etwa 0,56 mm, bei Aluminium etwa 0,24 mm.Bestätigen Sie die tatsächliche Schaltentfernung mit dem spezifischen Zielmaterial, bevor Sie sich für die mechanische Konstruktion entscheiden.

IP67  Zuverlässige Dichtung in Industrieanlagen

IP67 gewährleistet eine vollständige Staubfreiheit und einen Schutz vor vorübergehendem Untertauchen ∙ das Schutzniveau, das für Positionssensoren geeignet ist, die in Arbeitsbereichen der Maschine montiert sind.Das Suffix -S in der Bezeichnung IAS-10-04-S bezeichnet in der Regel einen bestimmten Anschluss oder Kabeltyp im Rechner-IAS-Coding-System..

Für die genaue Kabellänge, den Anschlusstyp und die Karosseriendimensionen dieser Bauteilnummer prüfen Sie die aktuelle Produktdokumentation von Rechner oder das Etikett auf dem Sensor selbst,Da das -S-Suffix für verschiedene Verbindungsvarianten im Rechner-Bereich verwendet wird.

Die Rechner-Sensoren verfügen über die Standardschutzvorrichtungen: Umkehrpolaritätsschutz verhindert Schäden, wenn die Versorgungsleitungen bei der Montage umgestellt werden.Überlastschutz verhindert Schäden am Ausgangstransistor durch vorübergehende ÜberlastDer Sensor wird durch einen zufälligen Kurzschluss während der Verkabelung nicht zerstört.

Dies sind keine erstklassigen Funktionen von Rechner-Sensoren – sie sind Standard für die gesamte IAS-10-Linie.

Häufig gestellte Fragen

F1: Was bedeutet das Suffix -S in IAS-10-04-S?

In der Nomenklatur der Rechner-IAS-Serie kennzeichnen die Suffixcodes nach der Kernteilnummer Anschlussart, Kabelmaterial und andere spezifische Optionen.Das -S-Suffix kennzeichnet typischerweise in einigen Rechner-Konfigurationen eine bestimmte Kabel- oder Steckverbindervariante,

S ist eine Option für ein Gehäuse aus Edelstahl; in anderen Fällen ist die Kabellänge oder der Anschlusstyp angegeben.

Die endgültige Auslegung erfordert den Produktcode-Decoder von Rechner oder das spezifische Datenblatt für IAS-10-04-S.Die genaue Form der elektrischen Verbindung ist in der technischen Dokumentation von Rechner oder auf dem Produktetikett des Sensors zu finden.

F2: Die Bewertung der IAS-10-Serie beträgt 1035 V Gleichspannung. Bedeutet dies, dass der Sensor über 35 V beschädigt ist?

Bei anhaltender Stromversorgungsspannung über 35 V DC kann die interne Elektronik des Sensors beschädigt werden.Übergangsspannungsspitzen über 35 V, die bei industriellen Gleichspannungsversorgungen während des Lastwechsels auftreten, werden teilweise von den Schutzkreisen des Sensors absorbiert, aber eine anhaltende Überspannung liegt außerhalb des Nennbetriebsbereichs.

Bei Versorgungen, bei denen Spannungsausbrüche über 35 V möglich sind, ist ein vorübergehender Suppressor oder Spannungsklemm zwischen der Versorgung und dem Versorgungsterminal des Sensors zu verwenden.

F3: Können IAS-10-04-S-Sensoren seriell oder parallel angeschlossen werden?

Rechners IAS-Sensoren können in Serie (AND-Logik) oder parallel (OR-Logik) angeschlossen werden.maximal 2 ̊3 Sensoren können mit einer Margherita-Kette verbunden werden, bevor der kumulative Spannungsabfall am Ausgang die effektive Spannung unter die Mindestschwelle der nachgelagerten Last senkt.

Parallel addieren sich die einzelnen Restspannungen; die Verbindung von mehr als drei Sensoren parallel kann dazu führen, dass die kombinierte Leckage empfindliche Belastungen falsch aktiviert.Diese Grenzwerte sind allgemeine Leitlinien.; überprüfen Sie aus den IAS-Anwendungsnotizen von Rechner für bestimmte Konfigurationen.

F4: Wie verhält sich IAS-10-04-S, wenn sich das Ziel in einem Winkel anstatt von vorne nähert?

Das elektromagnetische Sensorfeld eines induktiven Sensors projiziert sich am stärksten senkrecht auf das Sensorfeld (Axial Approach).Zielobjekte, die sich in einem Winkel nähern, erzeugen einen Wechselpunkt, der sich von der nominalen Empfinderabstandslinie unterscheidet , abhängig von der Annäherungsgeometrie.

Für die präzise Positionserkennung im Bereich von 0,8 mm sollte die mechanische Anlage das Ziel auf einen axialen Anflugspfad beschränken.

Winklige Annäherungen führen zu einer Unsicherheit in der Schaltposition, die proportional zur Abweichung des Annäherungswinkels von der senkrechten wächst.

F5: Ist der IAS-10-04-S für den Nachweis von Zink- oder Nickelplatteilchen geeignet?

Zinkguss- und Nickelplattelemente sind elektrisch leitfähige Metalle, die durch Induktionssensoren erkannt werden.0 × je nach Legierung), so dass Zinkziele fast die volle Nennmessung von 0,8 mm erzeugen.

Bei der Nickelbeschichtung eines Stahlsubstrats ist das Induktionsfeld im Wesentlichen durchsichtig. Der Sensor erkennt den zugrundeliegenden Stahl.der effektive Abstand hängt vom Korrekturfaktor des Substratmetalls ab.

Bei einer dünnen Beschichtung auf Aluminium ist etwa 30% der Eisenempfindungsdistanz zu erwarten. Für diesen Sensor sind etwa 0,24 mm zu erwarten.
