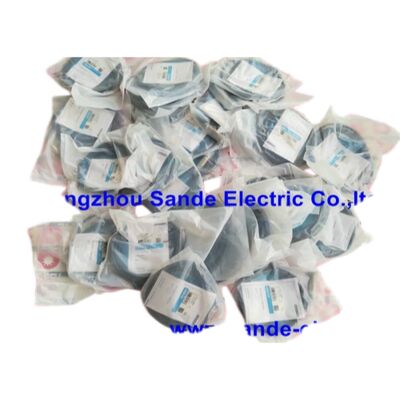

E2E-X10ME1 NEUER OMRON NÄHERUNGSSCHALTER E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1 | Induktiver Näherungsschalter — M18 ungeschirmt, 10mm NPN Schließer, 12–24VDC, 200mA, 200Hz, IP67, −40°C bis +85°C, 2m ölbeständiges Kabel

Übersicht

Der Omron E2E-X10ME1 ist ein ungeschirmter M18 induktiver Näherungsschalter mit 10mm Erfassungsabstand, 3-Draht NPN Schließer-Ausgang und einer Schaltleistung von 200mA — der höchsten Ausgangsstromstärke im Standard-E2E 3-Draht-Bereich.

Die ME-Endung kennzeichnet die Variante mit erweiterten Fähigkeiten von Omron: Während das Standard-E2E M18 ungeschirmte Modell (E2E-X14MD1) für eine Schaltleistung von 100mA ausgelegt ist, verdoppelt die ME1-Variante diese auf 200mA und erweitert damit die direkte Lastschaltfähigkeit auf Geräte mit höherem Strombedarf.

Der Betriebstemperaturbereich von −40°C bis +85°C ist die Spezifikation, die den E2E-X10ME1 am meisten von Standard-E2E-Varianten unterscheidet.

Während die meisten E2E-Näherungsschalter für −25°C bis +70°C ausgelegt sind, ist die erweiterte Temperaturbasis des ME1-Modells für Außeninstallationen in kalten Klimazonen, ungeheizten Lagerräumen, Kühleinrichtungen und Werkzeugmaschinen in nördlichen Breitengraden geeignet, wo die Starttemperaturen am Morgen weit unter −25°C fallen. Die obere Grenze von +85°C ermöglicht die Installation in der Nähe von Wärmequellen — Gieß- und Schmiedeanlagen, Wärmebehandlungslinien und Maschinen ohne Kühlung —, wo die Umgebungstemperaturen routinemäßig 70°C überschreiten.

Als ungeschirmter Sensor erweitert der E2E-X10ME1 sein elektromagnetisches Feld in alle Richtungen vom Sensorkopf aus und erreicht damit aus einem M18-Gehäuse den 10mm Erfassungsabstand, den ein intern geschirmter Sensor gleicher Größe nicht erreichen kann.

Dies erfordert die Montage des Sensors über den Befestigungswinkel hinaus und nicht bündig mit dem umgebenden Metall — eine Anforderung, die mit Standard-M18-Montagezubehör leicht zu erfüllen ist und die zusätzliche Montagekomplexität für den 10mm Erfassungsbereich aus dem kompakten M18-Gehäuse durchweg wert ist.

Schlüsselspezifikationen

200mA Schaltleistung — Direkte Ansteuerung von Magnetventilen und Relais

Die 200mA Schaltleistung des E2E-X10ME1 macht ihn für die direkte Lastansteuerung in Schaltungen geeignet, bei denen ein Standard-100mA-Sensor ein Zwischenrelais oder einen Transistortreiber erfordern würde.

Gängige 24V DC Industrieanwendungen im Bereich von 200mA umfassen kleine Magnetventile (typischerweise 50–150mA bei 24V), Relaisspulen (10–80mA), Meldeleuchten und Signalampeln (20–50mA) sowie Zähler-/Display-Eingänge.

Mit 200mA kann der Sensor direkt an die Last angeschlossen werden, ohne zusätzliche Hardware, was die Schaltung vereinfacht und die Kosten und Fehlerquellen eines Zwischenschaltgeräts eliminiert.

Die Nennleistung von 200mA bedeutet nicht, dass der Sensor Motorlasten oder schwere induktive Spulen unbegrenzt ansteuern kann. Bei induktiven Lasten — Magnetventilen und Relaisspulen — ist der Einschaltstrom beim Einschalten höher als der stationäre Strom, und die induktive Rückwirkung beim Ausschalten erzeugt eine Spannungsspitze.

Der Überspannungsschutz von Omron im E2E-X10ME1 bewältigt normale induktive Schalttransienten, aber für Lasten mit hoher Induktivität ist eine Freilaufdiode parallel zur Last eine gute Praxis, um die Ausschaltspitze zu begrenzen.

−40°C bis +85°C — Erweiterte Temperatur für anspruchsvolle Umgebungen

Omron spezifiziert den E2E-X10ME1 über einen Bereich von 125°C von −40°C bis +85°C, was breiter ist als der 95°C-Bereich des Standard-E2E. Diese erweiterte Spezifikation ist in zweierlei Hinsicht wichtig.

Am kalten Ende ist −40°C die Schwelle für den zuverlässigen Start von Elektronik in kanadischen Wintern im Freien, in arktischen Industrieanlagen und in begehbaren Kühlhäusern — wenn ein Sensor bei −25°C spezifiziert ist und die Umgebungstemperatur in einer Winternacht auf −35°C fällt, kann der Standard-Sensor beim morgendlichen Start ausfallen.

Am heißen Ende deckt +85°C die Umgebungsbedingungen in unmittelbarer Nähe von Wärmebehandlungsöfen, Schmiedepressen, Gießmaschinen und Industrieöfen ab, wo eine Positionserfassung der Maschine erforderlich ist.

Für die Leistung des Erfassungsabstands gibt Omron an, dass Temperaturschwankungen den Schaltpunkt um ±10% über den Bereich von −25°C bis +70°C verschieben, bezogen auf 23°C. Das bedeutet, dass bei extremen Temperaturen, innerhalb derer der E2E-X10ME1 arbeitet, die Variation des Erfassungsabstands ein Faktor bei der Auslegung des Installationsabstands ist — der Einstellabstand von 8 mm (80% der nominalen 10 mm) bietet ausreichende Reserve für die thermische Variation.

FAQ

F1: Wie wird der NPN-Ausgang des E2E-X10ME1 an eine Standard-SPS angeschlossen?

Drei-Draht NPN-Anschluss: braunes Kabel an +12–24V DC Versorgung, blaues Kabel an Versorgungsgemeinsam (0V), schwarzes Ausgangskabel an SPS NPN Digitaleingangsklemme.

Wenn ein ferromagnetisches Ziel in das 10mm Erfassungsfeld eintritt, leitet der NPN-Ausgangstransistor — das schwarze Kabel zieht die SPS-Eingangsklemme auf 0V, und die SPS registriert einen Logik-1-Eingang (für NPN-Eingangskarten, die für Senkenlogik konfiguriert sind). Wenn kein Ziel vorhanden ist, ist der Ausgang offen — der Eingang liest Logik 0.

F2: Was ist die Anforderung an die metallfreie Zone für den M18 ungeschirmten E2E-X10ME1?

Omron spezifiziert die erforderliche metallfreie Zone für ungeschirmte M18-Sensoren im E2E-Installationshandbuch — der Sensorkopf muss aus dem Befestigungswinkel herausragen, ohne dass metallisches Material innerhalb der lateralen Feldprojektionszone des Sensorkopfes vorhanden ist.

Die Bohrung des Halters sollte dem M18-Gewinde entsprechen, und die umgebende Metalloberfläche muss auf jeder Seite mindestens den doppelten Gehäusedurchmesser (18 mm) hinter der Sensorspitze zurückgesetzt sein. Wenn diese Zone nicht eingehalten wird, verringert sich der effektive Erfassungsabstand, da das umgebende Metall das ungeschirmte laterale Feld absorbiert.

F3: Der Betriebsspannungsbereich ist 10–40V, aber die Versorgungsspannung ist 12–24V — was ist der Unterschied?

Die Versorgungsspannung (12–24V) ist der empfohlene Nennbetriebsbereich für stabile, spezifizierte Leistung.

Der Betriebsspannungsbereich (10–40V) ist der absolute Bereich, über den der Sensor ohne Beschädigung arbeitet, und deckt Versorgungsspannungseinbrüche (unter 12V) und Überschreitungen über 24V (wie z.B. unbelastete Netzteile oder Transienten) ab.

Ein kontinuierlicher Betrieb über 24V oder unter 12V liegt außerhalb der Leistungsspezifikation von Omron für Schaltgenauigkeit, aber innerhalb der Überlebensgrenze. Planen Sie immer im nominalen Bereich von 12–24V für zuverlässige, charakterisierte Leistung.

F4: Kann der E2E-X10ME1 Aluminiumziele im vollen 10mm Bereich erkennen?

Aluminium hat einen Korrekturfaktor von etwa 0,3–0,4× für M18 ungeschirmte Sensoren, was zu einem effektiven Erfassungsabstand von etwa 3–4 mm für ein Ziel von Standardplattendimensionen (30 × 30 mm) führt.

Für den E2E-X10ME1 bei Aluminiumzielen sollte der Installationsabstand innerhalb von 3 mm liegen — weit innerhalb des Einstellabstands von 8 mm —, um eine zuverlässige Erkennung zu gewährleisten. Verifizieren Sie bei Aluminiumzielen immer den tatsächlichen Schaltabstand mit der spezifischen Legierung und Geometrie unter den Installationsbedingungen, bevor Sie die Sensorposition festlegen.

F5: Die Stromaufnahme beträgt 13mA und die Schaltleistung 200mA — kann die Versorgungstromkapazität beides abdecken?

Ja, dies sind getrennte Stromwerte. Die 13mA ist der eigene interne Stromverbrauch des Sensors aus der Versorgung (immer vorhanden, wenn eingeschaltet).

Die 200mA ist der maximale Strom, der durch den Ausgangstransistor fließen kann, wenn der Ausgang aktiv ist (Ziel erkannt).

Die Versorgung muss 13mA für den Sensor plus bis zu 200mA für den Laststrom liefern — bis zu 213mA insgesamt pro Sensor aus der 24V DC Versorgung. In der Praxis ziehen die meisten Lasten weit unter 200mA, und die gesamte Versorgungstromnachfrage liegt je nach angeschlossener Last näher bei 50–100mA pro Sensor.
