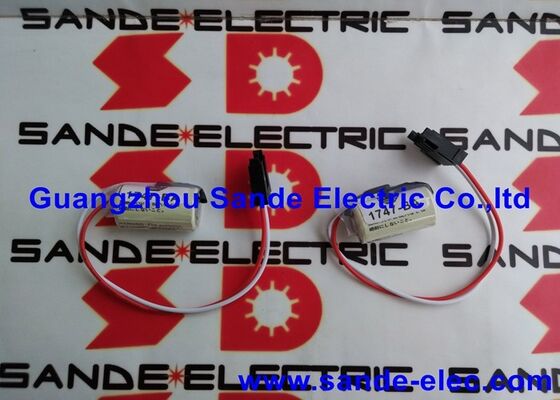

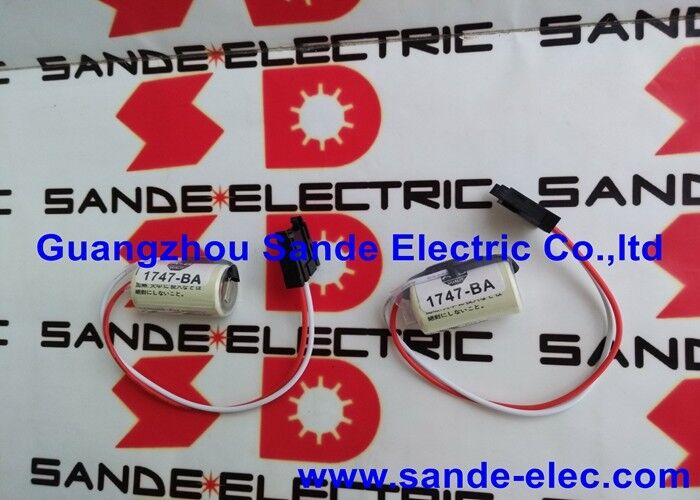

1747-BA 1 PC Neue Allen Bradley AB 1747BA SLC Batterie in der Box

1747-BA | SPS-Batteriemodul der SLC 500-Serie – Benutzerprogramm- und Daten-RAM-Speicherung / Lithiumzelle / Chassismontage

Warum jede SLC 500-SPS eine Batterie benötigt

Die SLC 500-CPU speichert das Benutzerprogramm, Datentabellenwerte und Systemparameter im CMOS-RAM – was eine kontinuierliche Versorgungsspannung mit niedrigem Pegel erfordert, um seinen Inhalt beizubehalten. Die 1747-BA-Lithiumbatterie liefert diese Standby-Spannung immer dann, wenn die Netzstromversorgung unterbrochen ist, und bewahrt so Programm und Daten bei Abschaltungen, Stromausfällen und Controller-Wartungsarbeiten. Ohne sie verliert die CPU bei Stromunterbrechung den gesamten RAM-Inhalt.

Wichtige Produktinformationen

Speicherschutzstrategie

Dreistufige Best Practice für den SLC 500-Speicherschutz:

1. 1747-BA-Batterie— Automatische RAM-Erhaltung bei Stromunterbrechungen
2. Externe Programmsicherung— nach jeder Programmänderung auf den Laptop hochladen
3. EEPROM-Modul (optional)— Nichtflüchtige, von der Batterie unabhängige Programmspeicherung

Anwendungsszenarien

Wartungsstillstand am Wochenende:Die Maschine ist 60 Stunden lang ausgeschaltet. 1747-BA behält Programm und Daten intakt – die SPS startet im gleichen Betriebszustand neu.

Proaktiver Batteriewechsel:Die CPU zeigt nach mehreren Jahren den Status „Batterie schwach“ an. 1747-BA wird zum nächsten geplanten Wartungsfenster geändert, bevor die Gefahr eines Speicherverlusts besteht.

FAQ

F1: Woher weiß ich, wann 1747-BA ausgetauscht werden muss?

Die CPU setzt das Batterie-Niedrig-Statusbit S:11/7. Verdrahten Sie es mit einem Fehlerausgang oder einem SCADA-Alarm – so erhalten Sie Wochen bis Monate im Voraus eine Warnung, bevor der RAM-Inhalt gefährdet ist.

F2: Kann die Batterie ausgetauscht werden, während die SPS mit Strom versorgt wird und läuft?

Ja. Das interne Netzteil erhält den Arbeitsspeicher aufrecht, während Strom angelegt wird – ein Austausch im laufenden Betrieb verursacht keinen Programmverlust. Der Austausch bei ausgeschaltetem Gerät erfordert eine schnelle Installation oder ein Neuladen des Programms aus dem Backup.

F3: Wie lange hält 1747-BA im typischen Betrieb?

Ungefähr 3–7 Jahre für eine rund um die Uhr laufende SPS. Maschinen, die täglich abgeschaltet werden, entladen es schneller. Beachten Sie auch das Herstellungsdatum: Die Haltbarkeit beträgt in der Regel 3–5 Jahre.

F4: Kann eine generische Lithiumzelle die 1747-BA ersetzen?

Nein. Generische Zellen sind nicht steckkompatibel mit dem Batteriefach des SLC 500 und können in Spannung oder Abmessungen abweichen. Verwenden Sie ausschließlich die Spezifikation 1747-BA.
