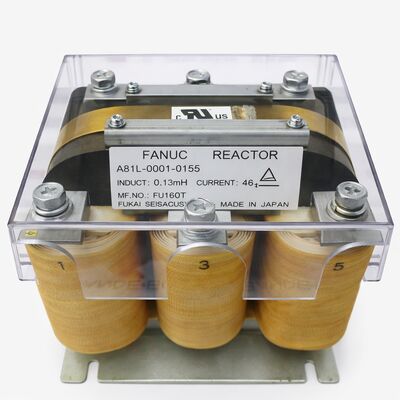

A81L-0001-0155 Fanuc Wechselstrom-Servomotorreaktor A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 ∙ 3-Phase Wechselstromleitungsreaktor ∙ 46A, 0,13mH, 240V, CNC-Antriebsschutz

Teilnummer:A81L-0001-0155

Reihe:A81L-0001

Typ:3-phasiger Wechselstromreaktor

Herkunft:Japan

Zustand:Neues / Überschuss / Gebrauchtes verfügbar

Übersicht

DieFanuc A81L-0001-0155ist ein dreiphasiger Wechselstromleitungsreaktor mit einer Nennleistung von 46 A mit einer Induktivität von 0,13 mH und 240 V Wechselstrom,in Fanuc CNC-Servo- und Spindelantriebssystemen als passive Leistungsqualitätskomponente zwischen dem eingehenden Netzteil und dem Leistungsausgang des Antriebshaus verwendet.

Es ist für seine derzeitige Nennzahl physisch klein. Aus dem Betrieb gezogen, wiegt ein Gerät dieses Typs etwa 9 Pfund. Und es arbeitet leise, ohne bewegliche Teile, ohne eigene Stromanschlüsse.und keine Konfiguration erforderlich.

Die drei Induktoren, eine pro Phase, in Serie mit der Wechselstromversorgung, erzeugen eine kontrollierte Impedanz, die den Einschlagstrom beim Antrieb einschränkt.Verringert die Spannungsübergangsspannungen, bevor sie die Ausrichtungsstufe des Antriebs erreichenDiese Funktionen erzeugen keine dramatische, sofort sichtbare Wirkung.

Der Wert von Gleichspannungskondensatoren wird über Monate und Jahre von Stromkreisläufen, Spannungsstörungen und Betriebsstunden angesammelt.und Versorgungsinfrastruktur in einer Weise, dass ein fehlender Reaktor.

Bestätigt installiert in vertikalen Bearbeitungszentren von Fanuc Fortune VMC-55 und ähnlichen Steuerplattformen von FANUC 0i-MC,der A81L-0001-0155 ist der korrekt angegebene Reaktor für die von ihm geschützten Antriebssysteme.

Die A81L-0001-Serie deckt eine Reihe von Strom- und Induktivitätswerte in verschiedenen Fanuc-Antriebskonfigurationen ab. Das Suffix 0155 identifiziert diese spezifische 46A / 0.13mH / 240V-Einheit.

Schlüsselmerkmale

46A, 0,13mH

Der Nennstrom und der Induktivitätswert definieren zusammen, was der Reaktor tut und zu welchem Antriebssystem er gehört.Die 46A-Klassifizierung ist die Dauerstromkapazität der gesamte Wechselstrom des Servo- und Spindelantriebsmoduls, den es speist, aus der Netzteilversorgung unter normaler Betriebslast gezogen.

Bei einem mehrsachsigen Fanuc-Antriebssystem umfasst dieser Gesamtstrom alle Achsen, die unter typischen Bearbeitungslastbedingungen gleichzeitig laufen, nicht nur die schwerste einzelne Achse.

Die Induktivität von 0,13 mH liegt zwischen dem A81L-0001-0155 und den anderen Reaktoren derselben A81L-Serie.

Eine höhere Induktivität sorgt für eine stärkere harmonische Dämpfung und eine wirksamere Einschubsbegrenzung, führt aber auch bei vollem Nennstrom zu einem größeren Spannungsabfall im Reaktor.

Der Wert von 0,13 mH entspricht der Induktivität, die Fanuc Engineering für das Antriebssystem dieses Reaktors als geeignet ermittelt hat:ausreichender Schutz, um die Lebensdauer der Antriebskomponenten erheblich zu verlängern, ohne ausreichend Spannungsabfall, um die Gleichspannung des Gleichspannungsbusses unter den Betriebsschwellenwert des Antriebs bei Spitzennachfrage zu bringen.

Die 240V-Nennspannung bestätigt, dass dieser Reaktor für die weltweit mit Fanuc 200V-Antriebssystemen verwendete Dreiphasenversorgungsspannung von 200-240VAC ausgelegt ist.

Es ist nicht für 400- oder 480-Volt-Drei-Phasen-Systeme geeignet, die Reaktoren der höheren Spannungsklasse derselben A81L-Familie benötigen.

Was der Reaktor schützt und warum die Entfernung ein Risiko darstellt

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorDiese Gleichrichterdioden befinden sich direkt auf dem Weg von zwei Arten von elektrischen Spannungen, die der Leitungsreaktor begrenzt:

Einbruchstrom bei Anschluss.Wenn die Gleichspannungskondensatoren des Antriebs zum Zeitpunkt der Stromzuführung entladen sind, ziehen sie einen großen Stromschub aus der Stromversorgung.

Wenn der Reaktor in Schaltung ist, widersetzt sich der Induktor dem schnellen Stromanstieg und ermöglicht es den Kondensatoren, sich allmählicher aufzuladen.

Ohne den Reaktor liefert jeder Stromzyklus den vollen, uneingeschränkten Einschlag auf die Gleichrichterdioden, ein Belastungsereignis, das sich über Tausende von Stromzyklen während der Lebensdauer der Maschine wiederholt.trägt zum allmählichen Abbau des Gleichrichter beitragen.

Spannungstransitanten aus der Netzumgebung.Industrielle Netzversorgungen tragen schnelle Spannungsübergangsvorgänge durch Kontaktorwechsel, nahegelegene Motorstarts und Versorgungsschaltereignisse.Diese transienten erscheinen an der Antriebseingabe als schnell steigende Spannungsspitzen.

Die Induktivität des Reaktors begrenzt die Spannungssteigerung, so dass die Einschaltschutzschaltung des Antriebs reagieren kann.

Ohne diese Einschränkung erreichen die Transienten den Geradliner und die Gleichspannungskondensatoren mit voller Schleifrate.

Das Betreiben eines Fanuc-Antriebssystems ohne den angegebenen Leitungsreaktor ist zwar operationell möglich, entfernt aber beide Schutzmechanismen.

Bei einer Produktionsmaschine, deren Betrieb für Jahre erwartet wird, wird mit dieser Wahl eine geringe Stromkomponentkosten gegen einen höheren Kosten-Antriebsmodul-Ausfall, der ohne Vorwarnung kommt, gehandelt.

Platzierung und Installation

Der A81L-0001-0155 installiert in Serie alle drei Phasen der Wechselstromversorgung,zwischen dem Hauptschaltkreislauf oder dem fusionierten Isolator und den Wechselstrom-Eingangsterminals des Fanuc Power Supply Module (PSM) oder des Hauptservo-Eingangsbus.

Die drei Leitungen durchlaufen die drei Induktionswicklungen des Reaktors, bevor sie den Antriebseingang erreichen.und keine Stromversorgungsanforderungen für den Reaktor selbst.

Die Endverbindungen des Reaktors tragen unter Last kontinuierlich Vollstrom, wobei die Kabelgröße sowohl auf der Versorgungs- als auch auf der Lastseite des Reaktors dem Nennstrom von 46A entsprechen muss. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

Anmerkungen zu den Quellen

Die A81L-0001-0155 ist über den Fanuc MRO- und Überschussmarkt in neuem, Überschuss- und Gebrauchtzustand erhältlich.Prüfung der Endverbindungen auf Verfärbung oder Wärmeschäden, überprüfen, ob alle drei Wicklungen intakt sind (eine einfache Widerstandsprüfung bestätigt die Kontinuität) und bestätigen den Induktivitätswert mit einem LCR-Meter, wenn die Betriebshistorie des Geräts unbekannt ist.

Der Reaktor verfügt über keinen inhärenten Verschleißmechanismus. Eine Einheit in gutem physikalischen Zustand mit intakten Wicklungen funktioniert identisch mit einer neuen Einheit.

Bestätigen Sie das korrekte Suffix, bevor Sie bestellen.

Die A81L-0001-Serie umfasst mehrere Strom- und Induktivitätswerte in verschiedenen Antriebssystemkonfigurationen.13mH-Spezifikation spezifisch ?? benachbarte Suffixe in derselben Serie haben unterschiedliche Nennwerte und sind keine gleichwertigen Ersatzwerte.

Häufig gestellte Fragen

F1: Welche Fanuc CNC-Maschinenkonfigurationen verwenden die A81L-0001-0155?

Dieser Reaktor wurde bestätigt in FANUC-gesteuerten vertikalen Bearbeitungszentren installiert, darunter die Fortune VMC-55 mit FANUC 0i-MC-Steuerung. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

F2: Kann das Antriebssystem ohne den angebrachten Leitungsreaktor funktionieren?

Die Antriebe werden kurzfristig ohne den Reaktor funktionieren, aber dadurch entfällt die durch sie verursachte Einschlagbegrenzung und vorübergehende Dämpfung.Jeder Stromzyklus liefert unbeschränkten Einlaufstrom an die GleichrichterdiodenDie Spannungsübergangsvorgänge an der Stromversorgung erreichen den Antriebseingang mit voller Schlagrate.

Im Laufe der Zeit beschleunigen diese Spannungen den Abbau des Geradliners und die Alterung des Gleichstrom-Kondensators.Die praktische Konsequenz ist eher ein vorzeitiger Antriebsausfall, typischerweise ohne Vorwarnung, als ein unmittelbares Betriebsproblem.Der Austausch eines Antriebsverstärkermoduls übersteigt erheblich die Kosten für die Wartung des Reaktors.

F3: Ist der A81L-0001-0155 austauschbar mit dem A81L-0001-0156 oder A81L-0001-0157?

Die 0156 ist bei 62A / 0,14mH und die 0157 bei 110A / 0,07mH eingestuft.Jedes Suffix entspricht einer spezifischen Antriebssystemkonfiguration mit unterschiedlichen Anforderungen an Gesamtstrom und Induktivität..

Die Verwendung eines unterdimensionalen Reaktors (niedrigere Nennstrom) birgt Risiken eines anhaltenden Überstroms durch die Wicklungen.Das Teilnummern-Suffix entspricht stets genau der Antriebssystemspezifikation.

F4: Wie überprüfe ich eine gebrauchte A81L-0001-0155 vor der Installation?

Überprüfen Sie die Endverbindungen auf Wärmeverfärbungen oder lose Hardware.Messen Sie den Widerstand über jede der drei Wicklungen, um die Kontinuität und den Phasenausgleich zu bestätigen..

Überprüfen Sie, ob zwischen den Wicklungen oder zwischen einer Wicklung und dem Reaktorkörper keine Kontinuität besteht (was auf einen Ausfall der Isolierung hinweist).Induktivität 13 mH mit einem LCR-MeterEine Einheit, die diese Prüfungen besteht, wird identisch mit einer neuen Einheit funktionieren.

F5: Was geschieht, wenn stattdessen ein höher eingestufter Reaktor aus derselben Serie verwendet wird? Zum Beispiel der 0157 bei 110A?

Der höherströmende 0157 würde eine ausreichende Stromkapazität liefern, aber seine Induktivität (0,07mH) ist niedriger als die 0,13mH des 0155.Dies reduziert die harmonische Dämpfung und Einschlagbegrenzung im Vergleich zum korrekt angegebenen Reaktor.

Der Antrieb wird funktionieren und es wird keinen unmittelbaren Fehler geben, aber die Schutzeffizienz ist im Verhältnis zur korrekten Spezifikation reduziert.die Übereinstimmung des Fanuc-spezifizierten Reaktor-Suffixes mit dem Antriebssystem ist die richtige technische Praxis..
