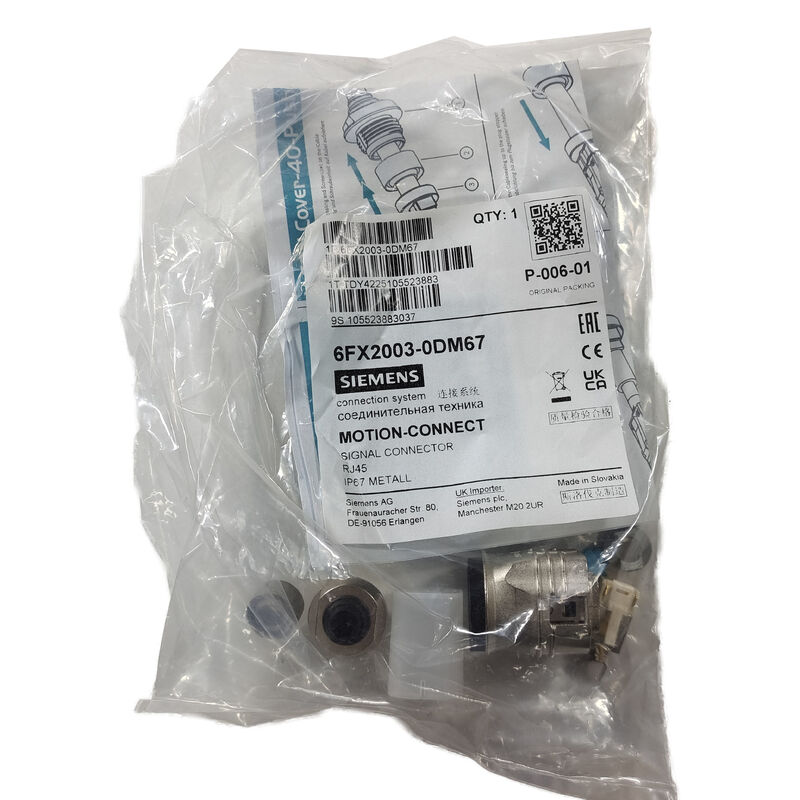

6FX2003-0DM67 ∙ Siemens MOTION-CONNECT RJ45 Signal Connector ∙ DRIVE-CLiQ / IP67 Metallversion

Rohmetall-RJ45-Anschluss für DRIVE-CLiQ-Schnittstellenanschlüsse

Der 6FX2003-0DM67 ist der RJ45-Signalanschluss mit Metallkörper von Siemens für die DRIVE-CLiQ-Schnittstelle ∙ der digitale Kommunikations- und Rückkopplungsbus, der im gesamten Antriebssystem von SINAMICS zum Anschließen von Motoren verwendet wird.VerteilerDRIVE-CLiQ überträgt sowohl Strom als auch Hochgeschwindigkeits-Seriekommunikation über eine einzige RJ45-Format-Kabelverbindung.die mechanische und ökologische Robustheit des Steckverbinder direkt auf die Systemzuverlässigkeit bezieht.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

Schlüsselmerkmale

DRIVE-CLiQ Die Schnittstelle, der dieser Stecker dient

DRIVE-CLiQ (Drive Component Link with IQ) ist die eigene digitale Schnittstelle von Siemens für das Antriebssystem SINAMICS – die Antriebskomponenten in einer strukturierten digitalen Kommunikationstopologie verbindet:

Integrierte Kommunikation mit Motor-Encoder:SINAMICS-kompatible Motoren mit einer integrierten DRIVE-CLiQ-Schnittstelle im Encoder kommunizieren Position, Geschwindigkeit,und Motoridentifikationsdaten direkt an den SINAMICS-Antrieb über die DRIVE-CLiQ-Verbindung .

Plug-and-identify-Fähigkeit:Komponenten, die mit DRIVE-CLiQ ausgestattet sind, tragen digitale Identifikationsdaten, die vom SINAMICS-Laufwerk beim Anschluss ablesbar sind.Verringerung von Inbetriebnahmefehlern durch falsche Kabel- oder Motortypwahl.

Daisy-Kette und Stern-Topologien:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

Anwendungen

SINAMICS S120 Motoranschlüsse:DRIVE-CLiQ-Schnittstellen zwischen SINAMICS S120-Motormodulen und SIMOTICS-Servomotoren mit integrierten DRIVE-CLiQ-Codierern ′′ der Standardanschluss am motorseitigen DRIVE-CLiQ-Port.

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WSINUMERIK CNC-Werkzeugmaschinen mit SINAMICS S120-Antriebssystemen mit DRIVE-CLiQ-Motor-Encoder-Feedback

Maschinen für die Herstellung von Maschinen mit einer Leistung von mehr als 1000 WattSINAMICS-basierte Roboter-Servoantriebssysteme, bei denen DRIVE-CLiQ-Verbindungen an jedem Gelenkmotor eine robuste, versiegelte Steckverbinderleistung in der Betriebsumgebung des Roboters erfordern.

Ersatz und Reparatur vor Ort:Ersatz beschädigter DRIVE-CLiQ-Anschlüsse während der Außendienst-Wartung, insbesondere bei Ausfall des ursprünglichen Kunststoffanschlusses 6FX2003-0DC67,Das Metall 6FX2003-0DM67 bietet eine direkte funktionelle Erweiterung in derselben Steckverbinderposition.

Häufig gestellte Fragen

F1: Ist der 6FX2003-0DM67 ein Ersatz für den älteren 6FX2003-0DC67-Kunststoffanschluss?

Die 6FX2003-0DM67 Metallversion ist der direkte Nachfolger der 6FX2003-0DC67 und verfügt über die gleiche RJ45-Anschlussoberfläche und DRIVE-CLiQ-Pin-Zuteilung.Die Metallversion kann die Kunststoffversion in derselben Anwendung ersetzen, die eine verbesserte mechanische Haltbarkeit und eine IP67-Umweltdichtung als funktionelles Upgrade bietet.

F2: Gilt die IP67-Klassifizierung nur für den Steckverbinder oder erfordert sie eine spezifische Kabelkonstruktion?

Die IP67-Klassifizierung des 6FX2003-0DM67-Anschlusses beschreibt die Dichtungsleistung des Anschlusses, wenn er richtig gekoppelt und eingeschaltet ist.Um den vollständigen IP67-Schutz im zusammengebauten Kabelsystem zu erreichen, muss auch ein DRIVE-CLiQ-Kabel verwendet werden, das für die gleiche Schutzklasse bestimmt ist, und sichergestellt werden, dass der Stecker vollständig eingebaut und gesperrt ist. Bestätigen Sie die IP-Einstufung des gesamten Kabelsystems anhand der DRIVE-CLiQ-Kabeldokumentation von Siemens, da auch die Kabelbinde und die Dehnungsminderung zum allgemeinen Systemschutzniveau beitragen.

F3: Welche Signale überträgt die DRIVE-CLiQ-Schnittstelle durch diesen Stecker?

DRIVE-CLiQ ist eine Kombination aus Niederspannungsgleichstrom (die Elektronik der angeschlossenen Komponente versorgt) und schneller serieller digitaler Kommunikation (Encoder-Positionsdaten, Komponentenidentifikation),Diagnosedaten und Firmwareinformationen) über die gleiche RJ45-Kabelverbindung.Die Pin-Konfiguration des 6FX2003-0DM67-Anschlusses bietet eine kombinierte Strom- und Datenoberfläche im Standard 8-Positions-RJ45-Format.

F4: Kann 6FX2003-0DM67 mit anderen SINAMICS-Antriebsgenerationen als S120 verwendet werden?

DRIVE-CLiQ wird über mehrere SINAMICS-Antriebsplattformen über S120 hinaus verwendet, einschließlich bestimmter S110 und anderer Siemens-Antriebssysteme der aktuellen Generation, die den DRIVE-CLiQ-Schnittstellenstandard übernommen haben. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms, prüfen Sie immer die Kompatibilität mit der spezifischen Antriebs- und Motorkombination in der Anlage.
