GE FANUC A13B-0154-B001 Optische E/A Links A13B0154B001 A13B-o154-BOO1

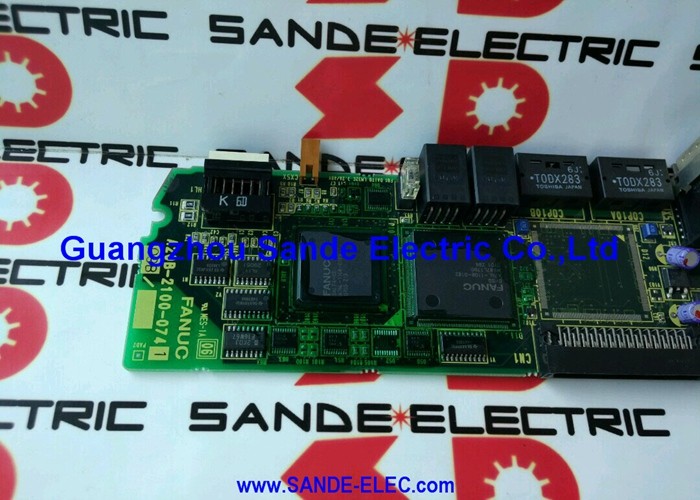

FANUC A13B-0154-B001

Teilnummer:Die in Anhang I aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 1095/2010 aufgeführt.

Hersteller:FANUC Ltd. (Japan)

Typ der Ware:Standardtyp optischer I/O-Linkadapter

Produktreihe:A13B-0154 Reihe

Optisches Signal, zuverlässige Isolierung

The A13B-0154-B001 is FANUC's standard type optical I/O Link adapter — the hardware interface that connects CNC controllers to I/O devices via the FANUC I/O Link communication bus using optical (fibre-optic) signal transmission.

Der I/O Link ist der interne serielle Kommunikationsbus von FANUC, der die I/O-Einheiten an die CNC-Steuerung anschließt.die I/O-Verbindung arbeitet über Glasfaser Diese optische Übertragung sorgt für eine inhärente galvanische Isolierung zwischen der CNC und dem I/O-System.Beseitigung von Erdschleiferstörungen und Schutz der empfindlichen Elektronik der CNC vor Spannungsüberschreitungen durch Feldgeräte.

The A13B-0154-B001 is the adapter module that interfaces the CNC's electronic I/O Link interface with the optical cable — converting between the electrical signals inside the control unit and the optical pulses carried on the fibre between the control and the remote I/O units.

Topologie und Rolle der I/O-Verbindung

In der FANUC F15- und F0-CNC-Architektur verbindet der I/O-Link die CNC mit Gruppen von I/O-Modulen, die um die Maschine verteilt sind.Jede I/O-Gruppe ist über ein optisches Kabel in einer Ketten- oder Sternkonfiguration verbundenDer Adapter A13B-0154-B001 befindet sich am CNC-Ende dieser Kette.

Ohne einen funktionierenden optischen I/O Link Adapter verliert die CNC alle Kommunikation mit den angeschlossenen I/O Gruppen.KühlmittelkontrolleDie CNC erzeugt I/O Link-Kommunikationswarnsignale (typischerweise 9x-Serienwarnsignale für F15- und F0-Systeme) und stoppt den Betrieb.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Die F15 CNC zeigt einen I/O Link Alarm (9x Serie) und alle Maschine I/O ist nicht ansprechend. Könnte die A13B-0154-B001 die Ursache sein?

Ja, der optische I/O-Link-Adapter ist die erste Komponente in der Kommunikationskette.keine I/O-Daten können die angeschlossenen I/O-Module erreichen und alle Maschinensignale gehen verloren. Bestätigen Sie dies, indem Sie die optische Ausgabe des Adapters mit einem Glasfaserstromzähler überprüfen oder überprüfen, ob an der Ausgangsverbindung ein optisches Signal vorhanden ist.Kein Ausgangslicht bestätigt Adapterfehler.

F2: Das Glasfaserkabel ist intakt, aber der I/O-Link-Alarm besteht. Was sollte noch überprüft werden, bevor der Adapter ausgetauscht wird?

Überprüfen Sie, ob die 5V-Versorgung des Adapters A13B-0154-B001 vorhanden ist. Eine Versorgung außerhalb des Bereichs von 4,75­5,25V (gemessen an den Versorgungspins des Adapters) verursacht einen Kommunikationsfehler, ohne das Kabel zu beschädigen.Überprüfen Sie auch die Faseranschlüsse an beiden Enden auf Verunreinigungen oder Fehlausrichtung .

F3: Die A13B-0154-B001 wird eingestellt. Gibt es kompatible Ersatzmodelle?

Die Adapter der Serie A13B-0154 wurden in mehreren Varianten (B001, B002 usw.) für verschiedene I/O-Link-Konfigurationen hergestellt.Die Kreuzkompatibilität zwischen den Varianten hängt von der spezifischen I/O Link-Schnittstelle auf der CNC-Seite ab. Die CNC-Aftermarket-Spezialisten FANUC F15 und F0 Reparaturfirmen halten für diese Adapterreihe Austauschbestand.

F4: Nach der Installation eines Ersatzgeräts A13B-0154-B001 wird der I/O-Link-Alarm beim Einschalten kurzzeitig gelöscht und dann wieder eingeschaltet.

Ein Alarm, der kurzfristig aufhört und dann wieder auftritt, deutet auf einen intermittierenden Kommunikationsfehler hin – höchstwahrscheinlich eher auf eine marginale Glasfaserverbindung als auf einen weiteren Adapterfehler.Überprüfen Sie erneut den Faseranschluss am Ende der I/O-Einheit des KabelsEine leicht falsch ausgerichtete Faser verriegelt den Alarm, wenn das Signal nach der ersten Synchronisierung unter die Empfängerschwelle fällt.

F5: Kann die Reparatur auf Bauteilsebene auf der A13B-0154-B001 durchgeführt werden?

Der Adapter enthält eine optische Sende-LED und eine Empfänger-Fotodiode als Kernsignalumwandlungskomponenten.für spezialisierte FANUC-Reparaturbetriebe ist der Ersatz auf Bauteilebene technisch möglichDas geringe Gewicht (82 g) und die geringe Größe des Adapters machen den Austausch der Einheit jedoch in den meisten Feldszenarien praktischer als die Reparatur auf Komponentenebene.
