Eine neue Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120 ∙ Einzelne MDI-Einheit ∙ CNC-Drehmaschine / Horizontales Layout / Englisch / Kleines Schlüsselformat

Teilnummer:Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 715/2009 aufgeführten Kosten

Hersteller:FANUC Corporation (Japan)

Typ der Ware:MDI-Einheit

Reihe:Einheitliche Datenbank

Die Betreiber-Eingabeschicht für FANUC-Stand-Alone-CNC-Steuerungen

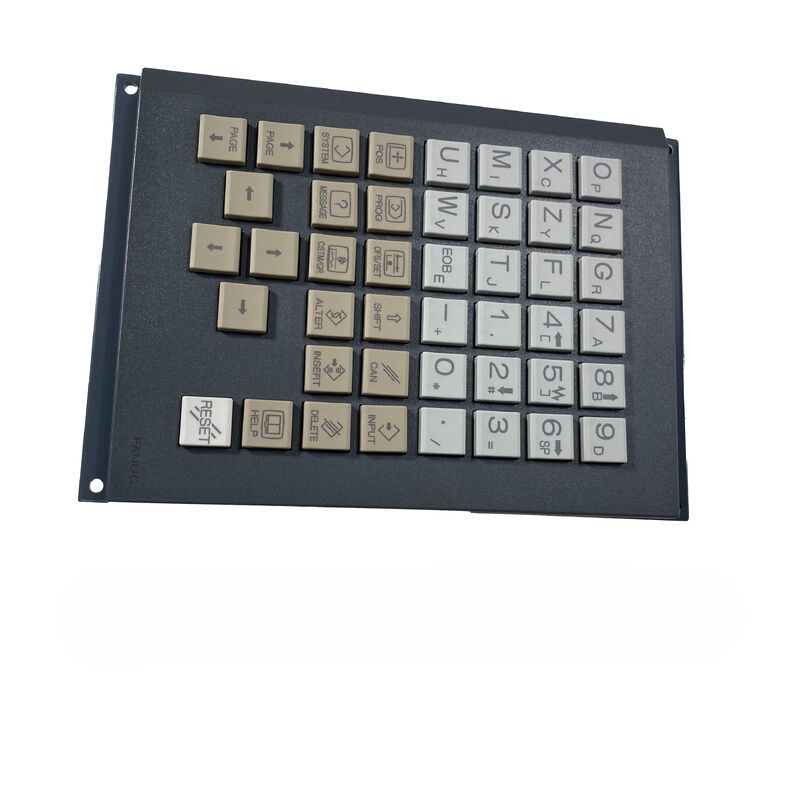

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, Änderungen der Parameter, Jogging-Achsen und Steuerung der Maschinenfunktionen.

Die CNC-Steuerungen der FANUC-Serie i sind in zwei physikalische Konfigurationen unterteilt: LCD-Typ, bei dem Display und MDI in einer Einheit kombiniert werden, und Stand-alone-Typ,wobei das CNC-Display eine separate Einheit und das MDI eine separate Tastatur ist. Der A02B-0281-C120 ist der eigenständige MDI, der an der Maschinenplatte an einem für die Bedienerergonomie geeigneten Ort installiert ist und an die CNC-Steuerungsanlage angeschlossen ist.

Die Bezeichnung "horizontale Drehung" definiert die Tastaturorientierung für Drehmaschinen.Das Bedienfeld ist normalerweise horizontal vor dem Arbeitsbereich auf den Bediener gerichtet Es unterscheidet sich von den MDI-Varianten für Bearbeitungszentren (M-Typ), die unterschiedliche Layoutkonfigurationen verwenden.

Schlüsselmerkmale

Zusatzvarianten

Die A02B-0281-C120 gibt es in mehreren Konfigurationen, die den genauen Schlüssel definieren:

Das Suffix bestimmt, welche Tasten physisch vorhanden sind und auf der Tastatur gekennzeichnet sind.Bestätigen Sie vor der Bestellung das Suffix des installierten MDI aus dem eigenen Etikett .

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen einem separaten MDI und einem LCD-MDI?

Bei einem LCD-montierten CNC der I-Serie sind Bildschirm und MDI-Tastatur in einer integrierten Einheit kombiniert.die Anzeige und der MDI sind getrennt der MDI (A02B-0281-C120) wird per Kabel an die CNC-Steuerungsanlage angeschlossen und unabhängig voneinander montiertDie ursprüngliche Konfiguration der Maschine bestimmt, welcher Typ der richtige ist; ein eigenständiger MDI kann einen auf einem LCD montierten MDI nicht ersetzen, und umgekehrt.

F2: Ist die A02B-0281-C120 mit Bearbeitungszentren und Drehmaschinen kompatibel?

Die -C120 ist speziell für CNC-Drehmaschinen (Drehmaschinen) in horizontaler Anordnung konfiguriert.Die Installation eines MDI für den Drehtyp in einem Bearbeitungszentrum kann zu Fehlanpassungen der Schlüsselfunktionen führen.- Überprüfen Sie den Maschinentyp vor der Bestellung.

F3: Der MDI reagiert nicht, wenn Tasten gedrückt werden. Wie wird der Fehler diagnostiziert?

Überprüfen Sie die Kabelverbindung zwischen dem MDI und der CNC-Steuerungseinheit. Ein loses oder beschädigtes Kabel ist die häufigste Ursache für einen MDI-Ausfall.Überprüfen Sie die mit dem Gerät im Lieferumfang enthaltenen PCB-A20B-1008-0510-Anschlüsse auf Anzeichen von BeschädigungenWenn das Kabel und der Stecker in Ordnung sind, muss die MDI-Tastatur ersetzt werden.

F4: Enthält die A02B-0281-C120 die Steckplatte?

Das Gerät wird mit dem kleinen Steckplatten-PCB (A20B-1008-0510) geliefert, der die Schnittstelle zwischen der MDI-Tastatur und dem CNC-Kabel verwaltet.Bestätigen Sie, dass die Verbindungspcb eingeschlossen und unbeschädigt ist, wenn Sie eine gebrauchte oder überschüssige Einheit überprüfen.

F5: Welche CNC-Serie ist mit der A02B-0281-C120 kompatibel?

Die MDI-Serie A02B-0281 ist für CNC-Steuerungen der FANUC-Serie i in der Stand-alone-Konfiguration der Modelle der Serie 16i, 18i, 21i, 0i und der verwandten Modelle der Serie i mit der separaten MDI-Architektur ausgelegt.Kompatibilität hängt vom spezifischen CNC-Modell und der Konfiguration der Steuerung ab- Bestätigen Sie vor der Bestellung mit der FANUC-CNC-Modellbezeichnung der Maschine.
