FANUC A02B-0236-C120 MDI UNIT KEY A02B0236C120 PAD AO2B-O236-C12O

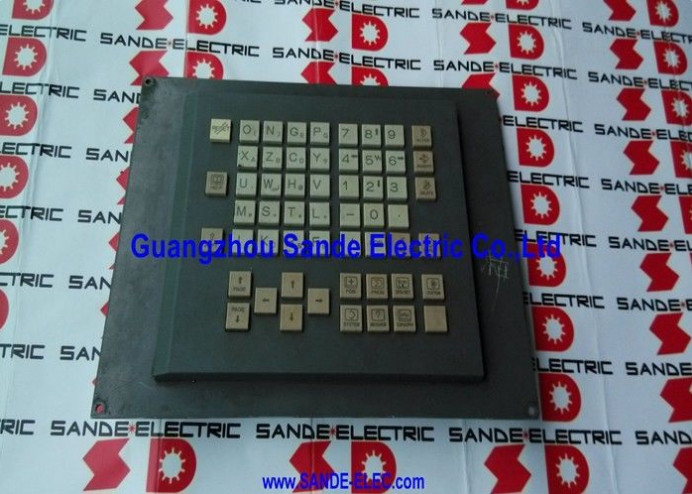

FANUC A02B-0236-C120 | Separate MDI-Einheit mit 44 Tasten – 16i / 18i / 21i CNC / Schraubmontage

Kleines MDI, volle Funktionalität – die Bedienertastatur der i-Serie mit 44 Tasten

Die A02B-0236-C120 ist die kleinere separate MDI-Einheit (Manual Data Input) mit 44 Tasten für die CNC-Steuerungen der i-Serie von FANUC. Es handelt sich um die physische Tastatur, über die der Maschinenbediener MDI-Befehle eingibt, Betriebsmodi auswählt, Versätze anpasst und auf der Bedieneroberfläche der CNC navigiert. Der „separate Typ“ bedeutet, dass diese MDI-Einheit unabhängig vom LCD-Display montiert wird – Tastatur und Display sind separate Panel-Komponenten, die über Kabel verbunden und nicht in einem einzigen Gehäuse integriert sind.

Das 44-Tasten-Layout ist die kompakte Tastaturkonfiguration für Maschinen der i-Serie, bei denen der Platz auf dem Bedienfeld begrenzt ist. Es umfasst die CNC-Funktionstasten, den Ziffernblock, die Modusauswahltasten, die Cursortasten und alle für den vollständigen CNC-Betrieb erforderlichen Tasten. Harttasten bieten eine taktile Rückmeldung, die für Werkzeugmaschinenumgebungen geeignet ist, in denen häufig Handschuhe oder fettige Hände verwendet werden.

Es gibt zwei Hauptsuffixvarianten. Der#TBRDie Version trägt englische Textbeschriftungen auf den Tasten – häufig auf Drehmaschinen (18i-TA, 21i-TA) in englischsprachigen Märkten verwendet. Der#TBSDie Version trägt symbolische (Symbol-)Beschriftungen – die universellen Symbole der Werkzeugmaschinentastatur, die sprachneutral sind. Die interne Tastaturschnittstellenplatine unterscheidet sich zwischen den beiden Varianten. Bestätigen Sie vor der Bestellung das Suffix auf dem Etikett des installierten Geräts.

Wichtige Spezifikationen

Separater Typ vs. integriertes MDI

Beim „separaten Typ“ A02B-0236-C120 wird das Tastaturfeld als separate Einheit durch Schraubmontage an der Vorderseite des Maschinenpaneels montiert, während die LCD-Anzeigeeinheit separat montiert wird. Dadurch kann die Tastatur unabhängig vom Display auf der idealen Bedienerhöhe positioniert werden und eine Komponente ausgetauscht werden, ohne die andere zu stören.

FAQ

F1: Was ist der Unterschied zwischen A02B-0236-C120#TBR und A02B-0236-C120#TBS?

Die #TBR-Variante verfügt über englische Textbeschriftungen auf allen Funktionstasten – INSERT, DELETE, RESET und ähnliches. Die #TBS-Variante verwendet symbolische Symbole anstelle von englischem Text und eignet sich für nicht englischsprachige Märkte. Die Tastaturschnittstellenplatine unterscheidet sich zwischen den beiden Varianten. Bestätigen Sie anhand des Etiketts am vorhandenen Gerät, welche Variante installiert ist.

F2: Die Tasten der MDI-Einheit erzeugen falsche Zeichen oder keine Eingabe. Wo liegt der Fehler?

Überprüfen Sie zunächst die Kabelverbindung zwischen der MDI-Einheit und der Tastaturschnittstelle der CNC – ein loses oder beschädigtes Flachbandkabel führt zu zufälligen Zeichenfehlern oder einem vollständigen Eingabeverlust. Wenn bestätigt wird, dass das Kabel in Ordnung ist, liegt der Fehler wahrscheinlich am Tastaturschnittstellenmodul (A86L-0001-0252/TAR oder gleichwertig) in der MDI-Einheit.

F3: Kann der A02B-0236-C120 sowohl mit einem 18i-MB-Bearbeitungszentrum als auch mit einer Drehmaschine verwendet werden?

Ja. Die Hardware der MDI-Einheit ist für alle 16i/18i/21i-Systeme gleich. Die englische Textvariante #TBR wird am häufigsten mit Drehmaschinen in Verbindung gebracht, funktioniert aber auch auf Bearbeitungszentrumssteuerungen korrekt. Die CNC-Software bestimmt die Schlüsselfunktionsdefinitionen.

F4: Mit welchen LCD-Displaygrößen ist der A02B-0236-C120 kompatibel?

Die separate MDI-Einheit wird unabhängig vom Display per Kabel mit der CNC-Steuerung verbunden. Es ist mit 7,2-Zoll-, 8,4-Zoll- und 9,5-Zoll-LCD-Konfigurationen kompatibel. Die MDI-Einheit wird unabhängig auf dem Panel montiert, sodass die LCD-Größe keine Einschränkung dafür darstellt, welche MDI-Variante verwendet wird.

F5: Woher wird A02B-0236-C120 nach der Einstellung bezogen?

Über den Ersatzteilmarkt für MDI-Einheiten der FANUC i-Serie – FANUC-Tastaturhändler, Reparaturdienste und geprüfte Überschusslieferanten. Geben Sie die Suffixvariante an (#TBR, #TBS oder #MBR). Der A02B-0236-C120 ist aufgrund der großen Anzahl von 16i/18i/21i-Maschinen im weltweiten Produktionseinsatz weit verbreitet.
