| Herkunftsort | China |
| Markenname | Huade |
| Zertifizierung | CE ROHS |
| Modellnummer | VT-3000BS30 |

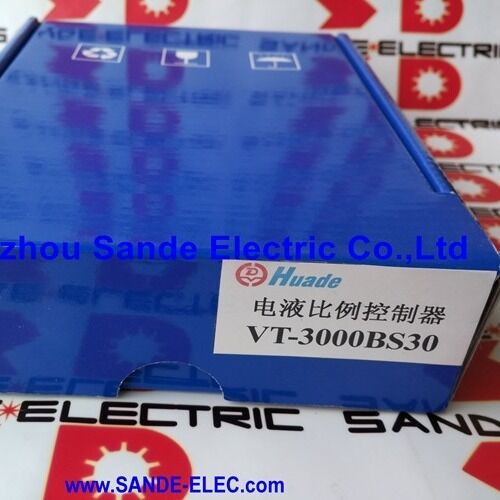

DieHuade VT-3000BS30ist eine Plug-in-Analog-Proportionsventilverstärkerkarte, die von der Beijing Huade Hydraulic Industry Group produziert wird, einer der führenden staatlichen Hersteller von hydraulischen Komponenten in China,mit einem Produktportfolio von Proportionsventilen, hydraulische Pumpen, Motoren und Steuerelektronik.
Die VT-3000BS30 ist die Schnittstelle für die Signalkonditionierung und Leistungsverstärkung zwischen einem externen Steuerungssystem (PLC, CNC,oder Prozesssteuerung) und die proportionale Richtventile des Typs WRZ und die proportionale Druckventile DBEP6/3DREP6 von Huade.
Bei der Produktentwicklung von Beijing Huade wurde die technische Ausrichtung auf international anerkannte proportionale Ventilstandards aufrechterhalten.
Die Verstärkerreihe VT-3000 teilt die Funktionsarchitektur und Namenskonventionen mit dem etablierten Rexroth-Standard VT-3000.die die technische Methodik von Huade widerspiegelt, die bewährte Konstruktionsprinzipien anwendet, um die Kompatibilität auf dem breiteren Markt von Maschinen zu gewährleisten, die proportionale hydraulische Schaltkreise des Typs WRZ verwenden.
In der Praxis ist der VT-3000BS30 nicht nur mit Huades Proportionsventilbereich voll kompatibel,aber auch mit Rexroth WRZ Richtventilen (bis zu Bauteilreihe 6X) und DBEP6/3DREP6 Druckventilen ein praktischer Vorteil für Wartungsteams und OEMs, die in beiden Produktfamilien arbeiten.
In einem proportionalen hydraulischen Stromkreis ist die Verstärkerkarte die Komponente, die eine proportionale Steuerung ermöglicht.
Eine proportionale Magnetspule benötigt Ströme im Bereich von mehreren hundert Milliampere, um eine ausreichende Kraft auszuüben, um die Ventilspule proportional zu positionieren.
Ein PLC- oder Steuerungsausgang hingegen liefert in der Regel nur ein schwaches 010V- oder ±10V-Analogsignal, das bei weitem nicht genügend Strom hat, um das Elektromagnet direkt anzutreiben.
Der VT-3000BS30 empfängt das schwache Steuersignal, verarbeitet es durch seine Rampen- und Schrittfunktionsschaltkreise und liefert die richtig geformte,präzise geregelter Strom zu den Magnetspulen durch zwei PWM-Ausgangsstufen.
Der VT-3000BS30 von Huade ist weit verbreitet in der chinesischen Industriemaschinenindustrie, metallurgischen Geräten, Werkzeugmaschinen, Presslinien, Bergbaumaschinen, Maschinenbau und Maschinenbauund hydraulische Kraftwerke in allen Branchen, in denen der proportionale Ventilbereich von Huade festgelegt wurde.
Angesichts der starken Position von Huade auf dem heimischen Markt und seiner langen Geschichte der Lieferung an chinesische staatliche Unternehmen in den Bereichen Metallurgie, Verteidigung und Schwerindustrie,Der VT-3000BS30 ist zu einem Standardwartungsgegenstand für Anlagen geworden, in denen hydraulische Systeme mit Huade in ganz China betrieben werden, und in Märkten, in denen chinesische Hydraulikgeräte eingesetzt werden..
| Parameter | Wert |
|---|---|
| Hersteller | Beibei Huade Hydraulic Industry Group |
| Betriebsspannung | 24 VDC (+60% / −5%) |
| Betriebsbereich | 22 V bis 39 V |
| Format | Euro-Karte mit 32 Pins (100×160 mm) |
| Vorderseite | 40 × 128,4 mm |
| Ausgabe | Zwei PWM-Impulsstromstufen |
| Mindest-Ausgangsstrom | 20 mA |
| Pulsfrequenz (Dither) | 160 ∼ 180 Hz |
| Rampenzeit | Einstellbar (1s oder 5s über J5/J6-Springer) |
| Betriebstemperatur | 0 bis +50°C |
| Speichertemperatur | -25 bis +85°C |
| Sicherung | 5 × 20 mm, 2,5 A langsamer Schlag |
| Primärkompatible Ventile | Huade 4WRZ10/16/25/32 (direktionale), DBEP6, 3DREP6 (Druck) |
| Kreuzkompatibilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Verbrennungsstoffe wird auf die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Verbrennungsstoffe angewendet. |
| Befehlseingänge | 4 × Potentiometer-Satz, Relais K1K4 auswählbar |
| Gewicht | ~ 0,15 kg |
Die Beijing Huade Hydraulic Industry Group wurde im Rahmen der Entwicklung der unabhängigen hydraulischen Technologiefähigkeit Chinas gegründet.und hat sich zu einem der größten Hersteller von hydraulischen Komponenten entwickeltDie wichtigsten Produktlinien sind: hydraulische Steuerventile (Richtung, Druck, Durchfluss), axiale Kolbenpumpen und Motoren.Die Anwendungen der elektronischen Steuerung und der proportionalem Steuerungssysteme umfassen die gesamte Bandbreite der Anforderungen an industrielle Hydrauliksysteme.Die Produkte von Huade werden in der Metallurgie, in Werkzeugmaschinen, in militärischer/Verteidigungsausrüstung, im Schiffbau, in der chemischen Verarbeitung, in der Luft- und Raumfahrt, in der Maschinenbauindustrie, in der Industrie und in der Industrie eingesetzt.und Baumaschinen in ganz China und international.
Die Verstärkerreihe VT-3000 gehört zum Portfolio der Proportionsventilsteuerungselektronik von Huade und ist so konzipiert, dass sie in direkter Kombination mit der WRZ-Proportionsleitventilfamilie des Unternehmens funktioniert.
Der VT-3000BS30 ist speziell für die größeren WRZ-Ventilgrößen (4WRZ10, 4WRZ16, 4WRE25, 4WRZ32) geeignet.viereckige proportionale Richtventile, bei denen die Steuerelektronik zwei Magnetspulen zur bidirektionalen Spulenpositionierung ohne elektrisches Positionsfeedback antreiben muss.
Die Spulenposition des Proportionsventils wird durch die Nettomagnetkraft der beiden Magnetspulen bestimmt.Bei Gleichgewicht (Nullbefehl), sind beide Spulen bei minimalem Strom (nur Dither) und die Spulenzentren durch die Federkraft. Ein positiver Befehl aktiviert Spulen A zu einem Strom, der der Befehlsgroße proportional ist;Ein negativer Befehl aktiviert Spirale B..
Der VT-3000BS30 führt diese Umwandlung in mehreren Stufen durch. Das Eingangsbefehlssignal (aus dem analogen PLC-Ausgang, dem Bedienerpotentiometer oder dem voreingestellten Referenz) wird an den Summator zugeführt,der ihn mit einem aktiven vorgegebenen Befehlwert von R1 R4 kombiniertDer Rampengenerator glättet dann jede Schrittänderung des gesammelten Signals und wandelt einen plötzlichen Eingangsprung in eine allmähliche Rampenänderung mit der konfigurierten Geschwindigkeit um.Der Schritt-Funktionsgenerator fügt einen kurzen Strom-Boost in dem Moment ein Befehl aktiviert wird, überwinden die statische Reibung der Ventilspule, um eine sofortige, saubere Bewegung ohne Zögern zu gewährleisten.
Das resultierende verarbeitete Signal füttert die beiden Stromausgangsstufen, die jeweils eine Magnetspirale durch eine PWM-Schaltung bei 160~180 Hz antreiben.
Der hochfrequente Schaltstrom (Dither) hält die Spule in einer kontinuierlichen Mikrobewegung, verhindert, dass sie in irgendeiner Position klebt und sorgt für eine glatteWiederholbare Positionierung über den gesamten Fahrbereich des Ventils.
Eines der praktischsten Merkmale des VT-3000BS30 für die Maschinenintegration ist seine viervor eingestellte Befehlswertarchitektur.Potentiometer R1 bis R4 definieren jeweils einen unabhängigen Befehlswert eine spezifische Spulenposition, Durchfluss oder Druckniveau, die einem vordefinierten Maschinenzustand entsprechen.
Die LED-Anzeigen H1 ̇ H4 auf der Frontplatte bestätigen, welcher Befehlwert aktuell aktiv ist.
Diese Architektur eignet sich besonders für Maschinen mit diskreten Betriebsweisen: Druckmaschinen, die zwischen schnellem Ansatz, Druckkraft, Haltedruck und Rückzug wechseln;Maschinenwerkzeug-hydraulische Verschlusssysteme mit definierten Verschluss- und Entschlussstellen■ oder Materialbearbeitungsgeräte mit unterschiedlichen langsamen und schnellen Durchfahrgeschwindigkeiten.
Bei diesen Anwendungen eliminieren die vier vorgegebenen Befehlwerte die Notwendigkeit eines echten variablen analogen Referenzsignals ∙ die Steuerung wählt einfach die entsprechende Vorstellung per Kontaktausgang aus.
Das Relais K5 liefert einen Rampen-Bypass-Eingang. Wenn K5 geschlossen ist, wird der Rampengenerator deaktiviert und Befehlswechsel erzeugen sofortige Ausgangsübergänge.
Dies wird verwendet, wenn eine schnelle Ventilreaktion zwischen bereits eingeschalteten Betriebszuständen erforderlich ist, z. B. bei Notstationen, bei denen eine allmähliche Verzögerung weniger wichtig ist als die sofortige Ventilreaktion.
Der VT-3000BS30 ist in einem Standard-Euro-Kartenträger (Huade VT 3002-2X/32 Einkartenträger oder gleichwertig) montiert.Grundregeln für den zuverlässigen Betrieb:
Abschalten vor Ein-/Auszug.Die Karte darf niemals mit Strom in den Kartenhalter eingesetzt oder aus ihm entfernt werden.
Die Induktivität der Magnetspirale erzeugt bei plötzlicher Unterbrechung der Ausgabe einen Rückwärts-EMF-Spitzen, der ausreicht, um die Ausgangstransistoren der Karte zu beschädigen, wenn die Ausgabe während des Hot-Swaps live ist.
Trennung von Signal- und Stromkabeln.Die Befehlseingangssignalkabel (typischerweise 010V oder ±10V von der SPS) müssen getrennt von der Magnetvorrichtung geleitet werden.
Durch das Laufen von Signal- und Magnetkabeln in derselben Leitung werden Störungen durch die Schaltströme des Magnetkabels in den Befehlssignalpfad eingebracht, wodurch ein instabiles oder oszillierendes Ventilverhalten entsteht.
Goldkontaktrelais für K1K4.Die Relaiskontakte, die Befehlwerte auswählen, schalten Signalströme auf Milliamperebene um. Standard-Silberkontakt-Relais entwickeln bei diesen niedrigen Strömen im Laufe der Zeit einen Kontaktwiderstand.
Die vergoldeten Kontakte erhalten einen konstanten, nahezu nullwertigen Kontaktwiderstand und gewährleisten eine zuverlässige Auswahl des Befehlswerts während der gesamten Lebensdauer des Systems.
Nur mit langsamer Bremsung.Die 5×20mm, 2,5A Sicherung muss langsam schlagen. Eine schnell schlagende Sicherung mit demselben Nennstrom wird beim ersten Anschalten der Magnetmaschinen durch den Einströmungstrom ausgelöst und störende Unterbrechungen verursachen.Immer mit dem angegebenen Typ ersetzen.
F1: Der VT-3000BS30 ist ein Huade-Produkt, wird aber manchmal mit Rexroth-Kreuzverweisen aufgeführt. Kann er eine Rexroth VT-3000 Verstärkerkarte direkt ersetzen?
Für die Kompatibilität der Ventile: Ja.
Der VT-3000BS30 kann Rexroth-WRZ-proportionelle Richtventile (bis zur Serie 6X) und Rexroth-DBEP6/3DREP6-Druckventile mit dem gleichen Funktionsergebnis wie die Rexroth-VT-3000-Karte antreiben,weil die elektrische Schnittstelle und das Betriebsprinzip des Magnetanschlusses gleich sind.
Für den Kartenhalter und die Schaltungsschnittstelle: Das 32-Pin-Euro-Kartenformat und die Pinzuordnung folgen demselben Standard, wodurch die physische Substitution in den meisten Anlagen einfach ist.Huade VT-3000BS30 Einheiten werden weit verbreitet als Ersatzteile für VT-3000 Karten in bestehenden Maschinen unabhängig von der ursprünglichen Ventilmarke verwendet, und diese Praxis ist auf dem chinesischen Markt für industrielle Instandhaltung gut etabliert.
F2: Die Karte wird mit einer Rampenzeit von 5 Sekunden geliefert. Wie sollte sie für einen schnelleren Maschinenzyklus eingestellt werden?
Die Springer J5 und J6 auf der Leiterplatte schalten die Rampenzeit zwischen den beiden von der Fabrik auswählbaren Werten, typischerweise 1 Sekunde und 5 Sekunden, um.Wechseln Sie immer die Jumper-Einstellungen mit abgeschaltetem Strom und der Karte aus dem Halter.
Einige Varianten unterstützen ein externes Zeitpotentiometer, das an die vorgesehenen Kartenpins angeschlossen ist, für kontinuierlich einstellbare Rampenzeiten zwischen 0,03 und 5 Sekunden.Die genaue Jumper- und Pin-Konfiguration für die BS30-Variante ist in der technischen Dokumentation von Huade VT-3000 zu finden..
Es ist zu beachten, dass eine schnellere Rampenzeit eine stärkere Beschleunigung und Verzögerung des hydraulischen Antriebs erzeugt.die Druckspitzen erhöhen können .
F3: Was zeigen die H1H4 LEDs an und wie sollten sie für die Fehlerdiagnose verwendet werden?
Die LED H1 bis H4 leuchten, um anzuzeigen, welcher der vier Befehlwerte (R1 R4) derzeit über die Relais-Eingänge K1 K4 ausgewählt wird.genau eine LED sollte gleichzeitig angezündet werden, der dem aktiven Maschinenzustand entspricht.
Wenn keine LED eingeschaltet ist, wird kein Befehlswert ausgewählt und der Ausgang ist null (Spulenzentrum, kein Fluss).
Wenn mehrere LEDs gleichzeitig eingeschaltet sind, werden mehrere Relaiskontakte geschlossen und die entsprechenden Befehlwerte addiert. Dies ist normalerweise unbeabsichtigt und führt zu einer falschen Ventilposition.
Eine beleuchtete Fehlermelde-LED (abgesondert von H1H4) zeigt an, dass die Karte einen internen Fehler festgestellt hat und die Ausgabe deaktiviert wurde.
F4: Die Karte enthält einen Schrittfunktionsgenerator. Unter welchen Umständen sollte er angepasst oder deaktiviert werden?
Der Schrittfunktionsgenerator sorgt bei der ersten Auswahl eines Befehlswerts für einen kurzen Stromschub und hilft der Ventilspule, statische Reibung zu überwinden und sich sauber durch die tote Zone zu bewegen.In den meisten Standardanwendungen, sollte die Werkseinstellung nicht angepasst werden müssen.
Wenn die Maschine einen kurzen Druckanstieg oder eine Überschreitung der Geschwindigkeit aufweist, kann im Moment ein Ventilbefehl angewendet werden, der darauf hindeutet, dass die Schrittfunktion zu aggressiv ist.
Wenn die Maschine bei Befehlsübergängen Zögerungen oder eine tote Zone zeigt, was auf eine unzureichende Schrittfunktion hindeutet, kann die Amplitude erhöht werden.
Die Schrittfunktion ist nur dann zu deaktivieren, wenn der hydraulische Stromkreis besonders empfindlich auf eine vorübergehende Stromüberschreitung reagiert, z. B. bei sehr niedrigen Druckpräzisionskreisen.
F5: Huades VT-3000BS30 wird für die WRZ-Ventile von Huade verwendet. Wie unterscheidet es sich in der Anwendung von den VT-3013BS30 und VT-3014BS30 auch in der Huade VT-3000-Familie?
Innerhalb der VT-3000-Verstärkerpalette von Huade dienen verschiedene Suffixvarianten verschiedenen Ventiltypen in der Produktlinie.
Der VT-3000BS30 ist für größere pilotgesteuerte WRZ-proportionelle Richtventile (4WRZ10 bis 4WRZ32) und für DBEP6/3DREP6-Druckventile ausgelegt.
Die VT-3013BS30 und VT-3014BS30 sind für die direkt betriebenen 4WRA6 und 4WRA10 proportional gerichteten Ventile konfiguriert.Ventile mit direktem Antrieb mit unterschiedlichen Anforderungen an den Magnetstrom und anderen dynamischen Eigenschaften als die WRZ-Reihe mit Pilotantrieb.
Vor dem Austausch ist der Ventiltyp und seine Magnetspezifikation stets mit der Verstärkervariante zu vergleichen.Die Verwendung der falschen VT-3000-Variante für einen bestimmten Ventiltyp führt zu falschen Strommengen und möglicherweise instabilem oder nicht ansprechendem Ventilverhalten..
