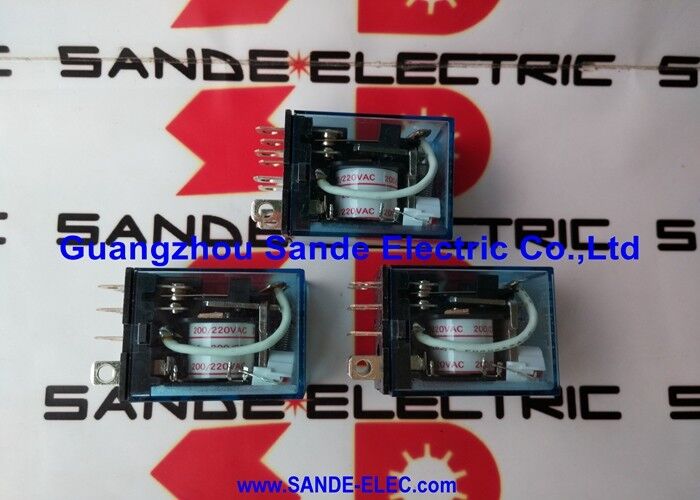

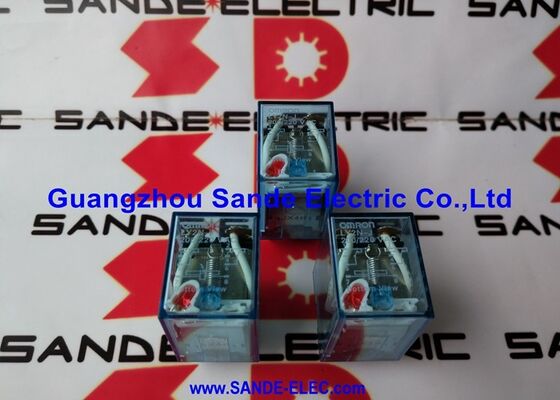

OMRON Relais LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J | DPDT-Leistungsrelais der LY-Serie – 10 A / 250 V AC / 8-poliger Stecker / LED-Anzeige / Lichtbogenbarriere

DPDT, LED-Anzeige und eine Lichtbogenbarriere für 2.000 V Wechselstrom

Das LY2N-J ist die mit LEDs ausgestattete Variante des LY2N-Leistungsrelais von Omron – das Suffix „J“ weist auf eine eingebaute Betriebsanzeige hin, die aufleuchtet, wenn die Spule mit Strom versorgt wird. Diese visuelle Statusbestätigung ist bei Schalttafelaufbauten nützlich, bei denen die Relaisbetätigung ohne Testausrüstung sichtbar sein muss. Die Lichtbogenbarriere sorgt für eine Spannungsfestigkeit von 2.000 V AC zwischen den offenen Kontakten und deckt Schaltbedingungen ab, bei denen Hochspannungstransienten ein Problem darstellen.

Die DPDT-Kontaktkonfiguration (Double Pole Double Throw) bietet zwei unabhängige Schaltersätze von einer Relaisspule. Jeder Satz enthält einen Schließer- und einen Öffnerkontakt, die bei Nennlast unabhängig schalten. In der praktischen Schalttafelverkabelung deckt DPDT Schaltkreise ab, die sowohl einen Schließerkontakt (zur Speisung einer Last) als auch einen Unterbrecherkontakt (zur Rückmeldung oder Verriegelung) vom selben Relais erfordern – zwei separate einpolige Relais, die durch eine DPDT-Einheit ersetzt werden.

Das 8-Pin-Plug-in-Format verwendet die gleiche physische Grundfläche und Anschlussanordnung wie die MY-Relaisserie von Omron. Ein Panel, das bereits MY-Relaissockel (PYF08A) verwendet, akzeptiert LY2N-J ohne Änderungen an der Verkabelung. Bei der Bestellung muss die Spulenspannung angegeben werden – das Relaisgehäuse und die Kontakte sind bei allen Spannungsvarianten gleich; Lediglich die Spulenwicklung ändert sich.

Wichtige Spezifikationen

LY vs. MY – Leistungsniveau und Körpergröße

Der LY2N-J passt in PYF08A-Sockel, die auch mit dem Omron MY-Relais kompatibel sind. Der Hauptunterschied liegt in der Leistung: Bei der LY-Serie handelt es sich um das Allzweckrelais mit höherem Strom von Omron (Kontaktnennleistung 10 A), während die MY-Serie normalerweise für Lasten mit geringerem Strom ausgelegt ist. Für Stromkreise, die 10-A-Lasten schalten – Motorstarter, Heizungen, Magnetventile bei vollem Spulenstrom – ist die Kontaktbelastbarkeit des LY2N-J die geeignete Spezifikation.

FAQ

F1: Welchen Sockel benötigt der LY2N-J und ist er mit MY-Relaissockeln kompatibel?

Der LY2N-J verwendet das 8-polige Plug-in-Format – kompatibel mit PYF08A (Schienenmontage/Frontanschluss), PYF08A-E (Fingerschutztyp), PY08 (Rückanschluss) und PY08QN-Buchsen. Die Pinanordnung ist die gleiche wie bei der MY-Relaisserie, sodass vorhandene MY-Relaissockel den LY2N-J direkt ohne Änderungen an der Verkabelung aufnehmen können.

F2: Was bedeutet das Suffix „J“ bei LY2N-J?

Das Suffix J kennzeichnet die Variante der LED-Betriebsanzeige. Wenn die Relaisspule mit Strom versorgt wird, leuchtet die LED auf – eine sichtbare Bestätigung des Relaisstatus von der Vorderseite des Bedienfelds aus. Die Basis LY2N ohne -J trägt keinen Indikator. Zu den zusätzlichen Suffix-Optionen gehören Diodenunterdrückung, Push-to-Test-Taste und gegabelte Kontakte für bestimmte Anwendungen.

F3: Wie wird die Spulenspannung bei der Bestellung angegeben?

Die Spulenspannung ist nicht in der Basisteilnummer LY2N-J enthalten. Fügen Sie bei der Bestellung die Nennspannung der Spule hinzu – zum Beispiel: LY2N-J DC24 für eine 24-V-DC-Spule oder LY2N-J AC220/240 für eine 220/240-V-AC-Spule. Der Relaiskörper ist bei allen Spannungsvarianten gleich; die Spulenwicklung ist unterschiedlich. Bestätigen Sie vor der Bestellung die Versorgungsspannung des Panels.

F4: Aus welchem ​​Kontaktmaterial besteht der LY2N-J?

Kontakte aus Silberlegierung. Für standardmäßige ohmsche und induktive Industrielasten bei 10 A/250 VAC sind Kontakte aus Silberlegierung geeignet. Zum Schalten von Signalen mit sehr niedrigem Pegel (unter 1 A, unter 24 V), bei denen es auf die Kontaktzuverlässigkeit ankommt, sollten Sie die gegabelten Kontaktvarianten oder Relaistypen von Omron in Betracht ziehen, die speziell für das Schalten von Mikrolasten ausgelegt sind.

F5: Kann der LY2N-J gleichzeitig AC- und DC-Lasten auf verschiedenen Polen schalten?

Ja. Die beiden Kontaktsätze des DPDT sind elektrisch unabhängig – jeder schaltet seinen eigenen Stromkreis mit seiner eigenen Spannung. Ein normalerweise offener Kontakt kann eine Wechselstromlast schalten, während der normalerweise geschlossene Kontakt desselben Relais ein Gleichstrom-Rückmeldesignal liefert, vorausgesetzt, jeder Stromkreis bleibt innerhalb der Nenngrenzen pro Kontakt.
