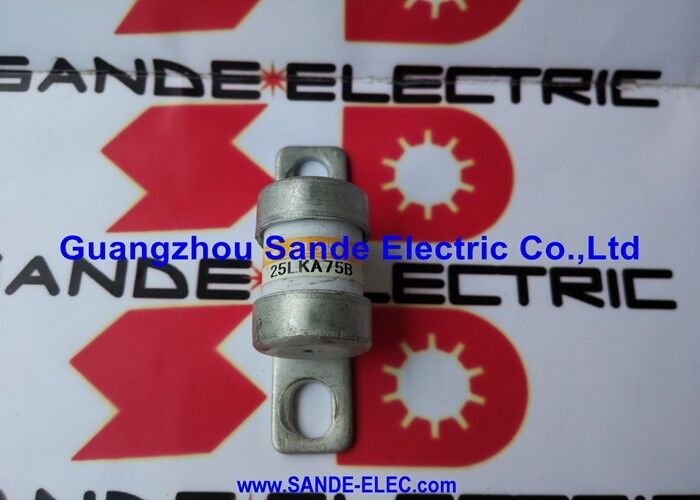

Kyosan-Klearup-Zünder 25LKA75B

HINODE 25LKA75B. Fast-Acting Halbleiter-Schutz Sicherung 75A / AC250V / DC350V / 100kA Brechen / 57.5mm / 44mm Zentren / Vorbogen I2t 360 A2s

Eine Sicherung für Halbleiter

Konventionelle Leistungsschalter und langsame Sicherungen schützen Kabel und Motoren. Sie funktionieren innerhalb von zehn bis hundert Millisekunden nach Beginn einer Überlastung.ThyristorIn den meisten Fällen ist die Reaktionszeit in den Reaktionsanlagen zu langsam.

Halbleitergeräte können durch einen Fehlstrom in Mikrosekunden zerstört werden, lange bevor eine herkömmliche Schutzvorrichtung geöffnet wird.

Die 25LKA75B sind für die Unterzyklusschließgeschwindigkeit eingestuft und geprüft worden. Die Sicherung unterbricht den Fehlerstrom innerhalb eines Teils des Wechselstromhalbzyklus, bevor der Halbleiter genügend Energie absorbiert, um beschädigt zu werden.

Der 25LKA75B ist der 75A-Strom in der 25LKA/25LKB-Serie, der sich auf kleine und mittlere Wechselrichter, UPS und Stromversorgungsschaltkreise mit bis zu 250 VAC oder 350 VDC richtet.

Schlüsselmerkmale

Die Kritische Zahl für die Koordinierung von Halbleitern

Der I2t-Wert ist die Energiedurchlässigkeit der Sicherung während einer Störung die Integral des Stroms im Quadrat der Zeit vom Störungsbeginn bis zur Unterbrechung des Stromkreises.Dies ist die Zahl Halbleitergerätehersteller verwenden, um die Widerstandsfähigkeit ihrer Komponente zu spezifizieren.

Für die 25LKA75B:

• Vorbogen I2t = 360 A2s- die Energieübertragung vom Fehlstart zum Schmelzelement. Dies ist der Mindestenergie-Koordinations-Benchmark mit dem Spitzenwert I2t des geschützten Halbleiters.
• Gesamt I2t = 2.100 A2s∆ die Energie aus dem Fehlstart durch den Lichtbogen-Auslöschen.

In einer ordnungsgemäß abgestimmten Konstruktion muss die Nennwert-I2t des Halbleiters (aus dem Datenblatt) die Gesamt-I2t der Sicherung übersteigen.100 A2s insgesamt I2t definiert die maximale Halbleiterklasse, die für die Koordinierung bei 75A erforderlich ist.

Anwendungsszenarien

Schutz für den Drehzahlantrieb (Wechselrichter):Ein 250VAC-PWM-Wechselrichter-Gleichrichter oder IGBT-Modul, geschützt durch 25LKA75B-Sicherungen auf der Wechselstrom-Eingangsseite oder dem Gleichstrom-Bus. Die schnelle Löschgeschwindigkeit verhindert einen IGBT-Ausfall bei Kurzschluss; die 360/2,100 A2s I2t-Werte werden mit den spezifizierten I2t-Widerständen der IGBT abgestimmt.

UPS-Eingangsschutz:Die Halbleiter-Gleichrichterbrücke eines UPS-Systems, die durch Sicherungen 25LKA75B geschützt ist.Die schnell wirkende Reaktion schützt die Gleichrichterdioden vor Fehlströmen während des Ladens der Batterie oder der Eingabe von transienten Ereignissen.

Schutz des Thyristor der StromversorgungEine gesteuerte Geradliner-Stromversorgung mit Thyristoren (SCRs) auf einer 250VAC-Zufuhr.

Häufig gestellte Fragen

F1: Wie hoch ist der Mindestfusionsstrom für den 25LKA75B?

Die 25LKA-Serie enthält eine Warnung: eine Neuaufzündung des Bogens kann auftreten, wenn der Verschmelzungsstrom weniger als das Achtfache des Nennstroms der Sicherung beträgt.Dies bedeutet, dass die Sicherung nur bei Fehlerströmen von mindestens 600 A verwendet werden darf.Unterhalb dieses Niveaus kann der Bogen nach dem Schmelzen des Sicherungsbauteils möglicherweise nicht zuverlässig ausgelöscht werden.Die Sicherung sollte in Kombination mit anderen Schutzvorrichtungen verwendet werden..

F2: Was ist der Unterschied zwischen dem 25LKA75B und dem 25LKA75SB?

Die 25LKA75SB ist die Version mit einem Verschmelzungsindikator, auf dem ein Mikroschalter montiert werden kann.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Die 25LKA75B (diese Einheit) hat keinen Anzeiger.die 25LKA75B verwendet wird.

F3: Kann der 25LKA75B in Gleichspannungsbusanwendungen über 350VDC verwendet werden?

Nein, die Nennspannung für Gleichspannung beträgt 350VDC (TUV-Spezifikation) oder 400VDC (UL-Spezifikation, 50kA). For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedDie Anwendung einer Sicherung mit einer Leistung von 350/400 Vdc in einem höheren Gleichspannungs-Buskreislauf birgt die Gefahr, dass der Fehlerstrom nicht unterbrochen wird und dadurch ein Brand oder eine Beschädigung der Ausrüstung entsteht.

F4: Wie ist die 25LKA75B physisch montiert?

Die 25LKA75B ist mit Schraubenanschlüssen an zwei Enden montiert, die durch eine Abstandsbreite von 44 mm voneinander getrennt sind.mit einer Gesamtlänge von 5 mm und einem Schraubzentrum von 44 mm geeignete Standardblöcke für Halbleiter-Schutzschutzschutzmittel, die für diese Schutzklasse ausgelegt sind- Bestätigen Sie, dass der Nennstrom, die Spannung und die Schraubzentrumdimensionen des Sicherungshalters mit den physikalischen Spezifikationen des 25LKA75B übereinstimmen.

F5: Was ist die Beziehung zwischen HINODE und KYOSAN an diesen Sicherungen?

HINODE Electric Co., Ltd. (日出電気) und die Marke KYOSAN beziehen sich beide auf Produkte desselben Herstellers.Einige Verteilerlisten und ältere Ausrüstungsdokumentation bezeichnen diese Sicherungen als KYOSAN 25LKA75BBeide Bezeichnungen beziehen sich auf das gleiche physikalische Sicherungsprodukt. HINODE ist die aktuelle Firmenname und Markenbezeichnung.
