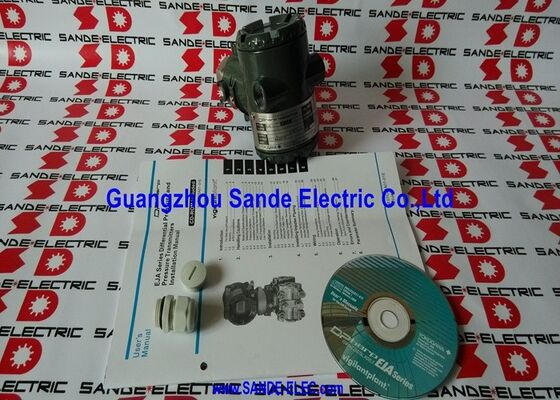

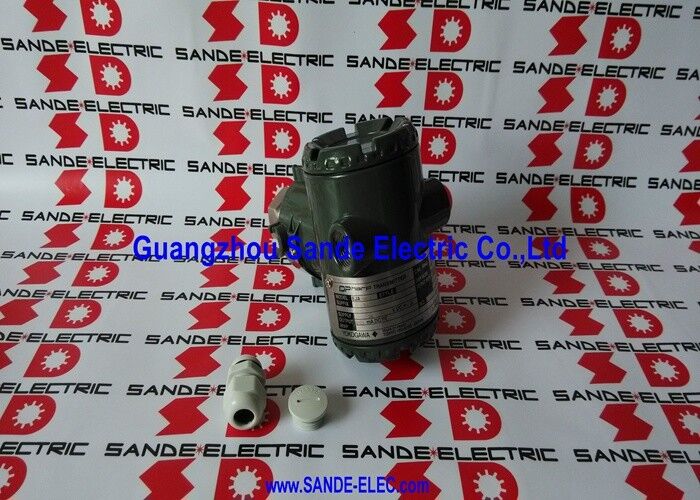

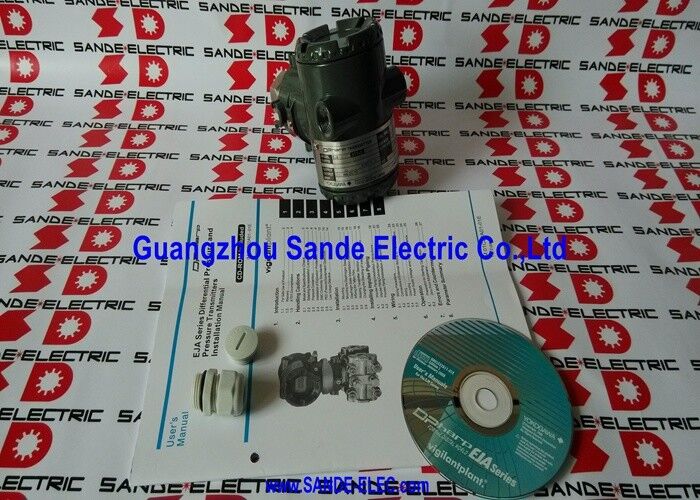

Yokogawa EJA530A-EAS4N-00DNFU1 | DPharp-Manometer-Drucktransmitter — E-Kapsel 0,5–10 MPa / 4–20mA / BRAIN+HART / IP67

DPharp — Frequenzbasierte Erfassung ohne analoge Kette

Die meisten Drucktransmitter verwenden ein kapazitives oder piezoresistives Sensorelement, das eine analoge Spannung proportional zum angelegten Druck erzeugt — ein Signal, das eine Analog-Digital-Wandlung erfordert, bevor die Elektronik des Transmitters es verarbeiten kann. Jede Stufe dieser Kette führt zu Offset-Drift, Gain-Drift, Rauscheinkopplung und Nichtlinearität.

DPharp eliminiert den Großteil dieser Kette. Die Resonanzfrequenz des monokristallinen Siliziumsensors ändert sich direkt proportional zum angelegten Druck, und diese Frequenz wird digital vom Oszillaturausgang gezählt, ohne einen analogen Zwischenschritt. Die Messung ist von Natur aus linearer, stabiler über Temperaturschwankungen hinweg und frei von der Hysterese, die verformbare analoge Elemente zeigen — der Sensor kehrt bei gleichem Druck exakt zum selben Ausgang zurück, unabhängig davon, ob der Druck steigt oder fällt. Die Referenzgenauigkeit von ±0,065 % und die Langzeitstabilität von ±0,1 % URL/Jahr sind direkte Folgen dieser Sensorarchitektur.

Wichtige Spezifikationen

E-Kapsel — 0,5 bis 10 MPa für mittlere bis hohe Druckanwendungen

Die E-Bereich-Kapsel bedient die Überdruck-Klasse oberhalb der Standardbereiche B (2–200 kPa) und C (0,1–2 MPa) — und deckt die Überwachung von Öl- und Gaspipelines, Raffinerieprozessleitungen, Dampfheader-Drücken, Hochdruck-Chemikalienreaktoren und die Überwachung von Hydrauliksystemen ab. Der maximale Arbeitsdruck von 25 MPa bietet eine erhebliche Überdrucktoleranz oberhalb der 10 MPa-Messgrenze und schützt die Kapsel vor Prozessdruckspitzen ohne Beschädigung.

Der kalibrierte Messbereich ist bei der Inbetriebnahme über das BRAIN-Terminal, ein HART-Handgerät oder die Tasten am Gerät frei innerhalb des Bereichs von 0,5–10 MPa konfigurierbar. Ein einziges Gerät deckt durch Feldkonfiguration während seiner Lebensdauer mehrere Messpunkte ab, ohne zur Fabrik zurückgeschickt werden zu müssen.

BRAIN und HART — Beide Protokolle in einer Schleife

Der analoge 4–20mA-Ausgang überträgt den gemessenen Druck über den kalibrierten Messbereich. Gleichzeitig wird eine digitale Kommunikation über dieselbe Zweidrahtschleife mit dem BRAIN-Protokoll (kompatibel mit Yokogawas BT200-Terminal und FieldMate-Software) oder HART (kompatibel mit jedem HART-fähigen Host-System, Kommunikator oder Asset-Management-Plattform) überlagert.

Über jeden digitalen Kanal: Remote-Nullpunkt- und Spannenkonfiguration, Einstellungen für technische Einheiten und Dämpfung, Anzeige der Prozesstemperatur von der integrierten Temperaturmessung der Kapsel, Abruf des Diagnosezustands und Kalibrierung, ohne das Gerät außer Betrieb zu nehmen. Der digitale Kanal überträgt kontinuierlich den Selbstdiagnosezustand für die vorausschauende Wartung.

Der NSPP-Zustand bedeutet, dass dieses Gerät unbenutzt aus der ursprünglichen Projektbeschaffung stammt — volle Konfigurationsfähigkeit mit intakten ursprünglichen Werkseinstellungen.

FAQ

F1: Was bedeutet der Code der E-Kapsel und was passiert unter 0,5 MPa?

Die E-Kapsel deckt kalibrierte Messbereiche von mindestens 0,5 MPa bis maximal 10 MPa ab, mit einem maximalen Arbeitsdruck von 25 MPa. Anwendungen unter 0,5 MPa Überdruck erfordern die D-Kapsel (0,1–2 MPa) Variante des EJA530A. Die E-Kapsel ist nicht für die Messung von niedrigem Überdruck geeignet.

F2: Was ist der Unterschied zwischen BRAIN- und HART-Kommunikation?

Beides sind überlagerte digitale Signale auf derselben 4–20mA-Schleife, die identische Konfigurations- und Diagnosedaten übertragen. BRAIN ist Yokogawas proprietäres Protokoll, das für Anlagen mit vorhandener Yokogawa DCS- oder Kalibrierungsinfrastruktur geeignet ist. HART ist der offene Industriestandard, kompatibel mit jedem HART-Handgerät oder Host-System unabhängig vom Hersteller. Beide ermöglichen eine vollständige Fernkonfiguration, ohne die analoge Schleifenausgabe zu unterbrechen.

F3: Kann der kalibrierte Messbereich im Feld geändert werden?

Ja. Nullpunkt und Spanne können mit einem BRAIN-Terminal, einem HART-Handgerät oder einer lokalen Taste auf jeden Wert innerhalb des 0,5–10 MPa-Bereichs der E-Kapsel neu konfiguriert werden. Technische Einheiten, Dämpfung, Ausgangsrichtung und Anzeigeformat sind alle im Feld konfigurierbar.

F4: Was bedeutet die Stabilität von ±0,1 % URL/Jahr in der Praxis für Kalibrierintervalle?

Die Kalibrierdrift des Transmitters bleibt unter normalen Betriebsbedingungen innerhalb von ±0,1 % der oberen Bereichsgrenze pro Jahr. Dies unterstützt die Verlängerung der Kalibrierintervalle über den traditionellen Jahreszyklus hinaus — zwei bis vier Jahresintervalle sind in stabilen Prozessanwendungen, bei denen die Messung nicht sicherheitskritisch ist, vertretbar. Die kontinuierliche Selbstdiagnose kennzeichnet Hardware-Degradation zwischen geplanten Überprüfungen.

F5: Welche benetzbaren Materialien sind für korrosive Medien verfügbar?

Die EAS4N-Konfiguration verwendet Edelstahl SUS316 / SUS316L — geeignet für nicht-korrosive bis leicht korrosive Medien. Für höhere Korrosionsbeständigkeitsanforderungen (Chloride, oxidierende Säuren, Meerwasser) sind Hastelloy C-276 benetzbare Teile in anderen EJA530A-Suffix-Konfigurationen erhältlich. Bestätigen Sie die Kompatibilität des Prozessmediums mit den benetzbaren Materialien, bevor Sie spezifizieren.
