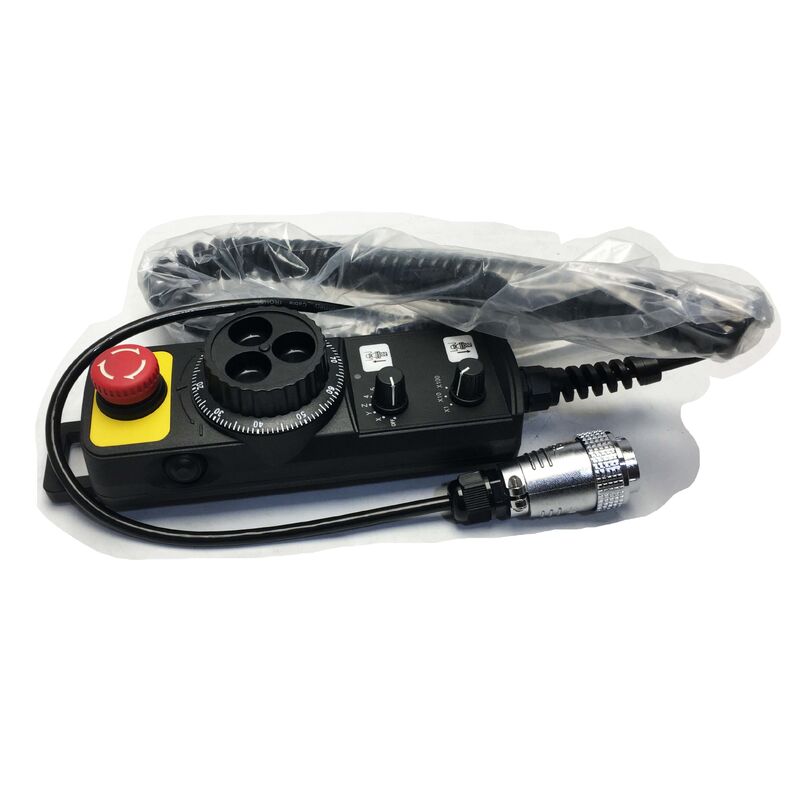

PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues
  • PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues
  • PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues
  • PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues
  • PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues
  • PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues

PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 Für Weyerhaeuser Standardreihe Neues

Herkunftsort China
Markenname WEIYA
Zertifizierung CE RoHS
Modellnummer PHCS3-2013
Produktdetails
Modellnummer:
PHCS3-2013
Marke:
WEIYA
Produkttyp:
CNC-Handimpulsgenerator
Serie:
PHCS3
Allgemeine Beschreibung:
Handrad für Standardserie
Kontrollieren Sie die Verwendung:
Manuelle Bewegungssteuerung der X-/Y-/Z-Achse
Installationstyp:
Tragbarer Handheld-Typ
Zustand:
Neu / gebraucht
Garantie:
Ein Jahr
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Preis
USD 300-500 / piece
Verpackung Informationen
Originalverpackung
Lieferzeit
2 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit
100 Stück pro Tag
Produktbeschreibung
PHCS3-2013 WEIYA Elektronisches Handrad PHCS32013 für Weyerhaeuser Standard-Serie Neu
PHCS3-2013 | Manueller CNC-Handrad-Impulsgenerator mit elektronischem Handrad
Handheld / Spiralkabel / Verriegelungsstecker / CNC-Schnittstelle der Standardserie
Manueller Impulsgenerator – Achsensteuerung am Werkstück
Ein manueller Impulsgenerator gibt dem Bediener die direkte Achsensteuerung in der Schneidzone in die Hand. Anstatt von einem festen Bedienfeld aus zu rütteln, positioniert sich der Bediener am Werkstück und dreht das Handrad, während er die Werkzeugabstände in Echtzeit beobachtet. Die CNC interpretiert jeden Impuls vom Handrad als einen Bewegungsinkrement auf der ausgewählten Achse.
Der PHCS3-2013 erzeugt präzise Inkrementalsignale. Bei feinen Multiplikatoreinstellungen verschiebt ein Klick auf das Handrad die Achse um Bruchteile eines Millimeters – so hat der Bediener die volle Kontrolle über die Werkzeugannäherungsgeschwindigkeiten während der Einrichtung und Werkzeugversatzmessung.
Wichtige Produktmerkmale
Typ Manueller Impulsgenerator (MPG)
Bilden Handliches, ergonomisches Gehäuse
Kontrollen Hauptencoder + Hilfswähler
Kabel Spiralfeder-Zugentlastung
Stecker Mehrstift-Rundverriegelung
Schnittstelle CNC der Standardserie
Dual-Control-Design – Handrad und Achsenauswahl
Der PHCS3-2013 integriert zwei Steuerungen in einem Handgehäuse:
  • Haupt-Encoderrad:Der primäre Drehgeber. Durch Drehen werden Bewegungsimpulse erzeugt, die die CNC in Achsbewegungen umwandelt. Eine Drehung im Uhrzeigersinn befiehlt typischerweise eine positive Richtung; gegen den Uhrzeigersinn befiehlt negativ. Die Impulszahl pro Umdrehung bestimmt die Schrittauflösung bei jeder Multiplikatoreinstellung.
  • Hilfswähler:Ein sekundärer Schalter oder Drehknopf für die Achsen- und Multiplikatorauswahl – Auswahl der Achse, die sich bewegt (X, Y, Z oder 4. Achse) und der Schrittweite pro Impuls (*1, *10, *100). Da sich beide Bedienelemente an einem Körper befinden, muss der Bediener nicht zum Hauptbedienfeld zurückkehren, um während der Positionierung die Achse oder Schrittgröße zu wechseln – alles ist griffbereit.
Spiralkabel und Verriegelungsstecker
Das Spiralkabel lässt sich aus- und einfahren, ohne dass ein loses Kabel über den Maschinentisch oder Boden gezogen wird. Dadurch hat der Bediener die Möglichkeit, vorne, seitlich und um das Werkstück herum zu arbeiten, während er verbunden bleibt.
Auf der Steuerungsseite sichert ein mehrpoliger Rundsteckverbinder mit Gewindeklemmring die Verbindung formschlüssig. Der Sicherungsring verhindert ein versehentliches Trennen während des Betriebs – wichtig, da ein MPG, der sich mitten im Betrieb trennt, dazu führen kann, dass sich die CNC in einem undefinierten Handradmodus befindet. Das Trennen erfordert eine absichtliche Entriegelung durch eine Vierteldrehung.
Anwendungsszenarien
  • Werkstück-Nullpunkt-Einstellung:Der Bediener bewegt die Spindel nach unten, um die Werkstückoberfläche zu berühren und einen Z-Achsen-Werkstückversatz festzulegen. Bei Verwendung des PHCS3-2013 mit *1 Schritten – typischerweise 0,001 mm pro Impuls – wird der Kontakt durch eine Fühlerlehre oder einen Berührungsanzeiger genau im richtigen Moment bestätigt.
  • Manueller Programm-Trockenlauf:Bevor ein neues Programm mit automatischer Vorschubgeschwindigkeit ausgeführt wird, fährt der Bediener den programmierten Pfad manuell mit dem PHCS3-2013 ab, bewegt das Werkzeug Schritt für Schritt vor und bestätigt die Abstände, bevor der automatische Zyklus beginnt.
  • Sondierung und Inspektion:Der Bediener bewegt die Maschinenachsen, um einen Taststift an Messpunkten auf dem Werkstück zu positionieren. Die feine Auflösung des MPG ermöglicht eine präzise Sondenplatzierung, ohne dass die Gefahr einer Überbewegung in das Teil besteht.
Häufig gestellte Fragen
F1: Welche Impulsauflösung bietet der PHCS3-2013?
Die Auflösung wird durch die Einstellung des Multiplikatorschalters in Kombination mit der MPG-Konfiguration der CNC bestimmt. Bei *1 befiehlt jeder Encoderklick normalerweise eine Achsenbewegung von 0,001 mm (1 Mikrometer). Bei *10 beträgt der Schritt 0,01 mm; bei *100 sind es 0,1mm. Die MPG-Parametereinstellungen der CNC definieren die genaue Distanz pro Impuls – bestätigen Sie diese Einstellungen vor der Inbetriebnahme in der Parameterdokumentation der CNC.
F2: Ist der PHCS3-2013 mit anderen CNC-Steuerungen als der Standardserie kompatibel?
PHCS3-2013 ist für die CNC-Schnittstelle der Standard-Serie spezifiziert. Die Kompatibilität mit anderen Controllern hängt vom MPG-Signalstandard ab – typischerweise differenzielle Encodersignale (A+/A−/B+/B−) bei 5 V. Überprüfen Sie die Signalspezifikation und Pinbelegung des MPG-Ports des Zielcontrollers anhand der Pinbelegung des PHCS3-2013-Anschlusses, bevor Sie eine Verbindung zu einem anderen System herstellen.
F3: Kann der PHCS3-2013 alle vier Achsen bedienen?
Der Hilfswähler am PHCS3-2013 ermöglicht die Auswahl der Achsen – typischerweise X, Y, Z und eine vierte Achse, sofern aktiviert. Die verfügbaren Achsen hängen von der Konfiguration der CNC-Steuerung ab und davon, ob eine 4. Achse physisch vorhanden und in den Systemparametern aktiviert ist. Das Handrad selbst erzeugt achsunabhängige Impulssignale; Die CNC leitet sie an die aktuell ausgewählte Achse weiter.
F4: Kann der PHCS3-2013 gleichzeitig mit den Jog-Tasten am Bedienfeld der Maschine verwendet werden?
Nein. Im Standard-CNC-Betrieb schließen sich die MPG- und Panel-Jog-Tasten gegenseitig aus. Durch die Aktivierung des Handradmodus am CNC-Moduswähler werden die Jog-Tasten auf dem Bedienfeld ausgeschaltet – nur der MPG ist aktiv. Beim Zurückschalten in den Jog-Modus wird der MPG deaktiviert. Der PHCS3-2013 bleibt angeschlossen, generiert aber außerhalb der Handrad-Betriebsart keine Bewegungsbefehle.
F5: Welche Anzahl und Art der Anschlussstifte verwendet der PHCS3-2013?
Der PHCS3-2013 verwendet einen mehrpoligen runden Verriegelungsstecker. Die genaue Pinanzahl folgt dem CNC-MPG-Schnittstellenstandard der Standard-Serie. Lesen Sie die Markierungen des Steckergehäuses direkt an der installierten Einheit ab, um die Pinzahl und den Steckerdurchmesser zu bestätigen. Passen Sie bei der Beschaffung von Ersatzkabeln oder -steckern die Pinzahl, den Steckerdurchmesser und die Gewindespezifikation des Sicherungsrings an die physische Einheit an.
