| Herkunftsort | Japan |
| Markenname | OMRON |
| Zertifizierung | CE ROHS |
| Modellnummer | H5CN-YDN |

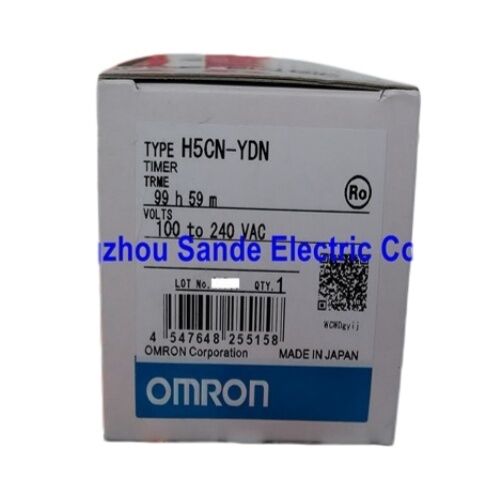

Der Omron H5CN-YDN ist ein kompakter digitaler Timer, der für Schaltschranksteuerungen entwickelt wurde und eine klare Zeiteinstellung, eine stabile EIN-Verzögerungsfunktion und eine einfache Integration in bestehende Maschinenlogik erfordert.
Er gehört zur H5CN-Serie von Miniaturtimern im Format 48 x 48 mm und verwendet eine Countdown-Anzeige, die die verbleibende Zeit anzeigt, während das Gerät gegen Null läuft. Dies ist besonders nützlich für Bediener, die während der Einrichtung und des täglichen Betriebs ein sofortiges visuelles Gefühl für die Prozesszeit benötigen.
In praktischen Anwendungen eignet sich dieses Modell gut für Verpackungsmaschinen, kleine Prozessmaschinen, Montagestationen, Versorgungsschalttafeln und allgemeine Automatisierungssysteme, bei denen eine einfache und zuverlässige Einschaltverzögerungsfunktion gegenüber komplexeren Multifunktionstimergeräten bevorzugt wird.
Der H5CN-YDN verwendet den N-Modus, eine 4-stellige 7-Segment-LED-Anzeige mit 10 mm Zeichenhöhe und eine Daumenrad-Zeiteinstellungs-Schnittstelle, die auf dem Werksgelände gut ablesbar und einstellbar bleibt.
Eine Hauptstärke dieses Timers ist sein Gleichgewicht zwischen kompakter Größe und industrieller Praktikabilität.
Die H5CN-Serie unterstützt einen breiten Spannungsbereich, und das Modell H5CN-YDN ist im Bereich von 1 Minute bis 99 Stunden 59 Minuten mit Countdown-Anzeige, Kontakt-Ausgang und 8-poligem Format aufgeführt.
Für Steuerungsingenieure und Wartungsteams ist dies eine nützliche Wahl beim Austausch installierter Schaltschranktimer oder beim Aufbau einfacher Verzögerungsfunktionen in Relais-basierten oder SPS-unterstützten Geräten.
Aus Hardware-Sicht verwendet der Timer einen Kontakt-Ausgang, unterstützt Oberflächen- oder Einbaumontage und ist für industrielle Betriebsbedingungen ausgelegt, nicht für den leichten Verbrauchereinsatz. Die veröffentlichten H5CN-Spezifikationen zeigen auch ein hellgraues Gehäuse, einen Betriebstemperaturbereich von -10°C bis 55°C, einen Lagertemperaturbereich von -25°C bis 65°C und eine Betriebsfeuchtigkeit von 35% bis 85%, was ihn bei korrekter Installation für Standard-Schaltschrankumgebungen geeignet macht.
Die nachstehenden technischen Daten folgen dem veröffentlichten Datenblatt der H5CN-Serie und dem Modelleintrag der H5CN-YDN-Reihe.
| Artikel | Spezifikation |
|---|---|
| Marke | OMRON |
| Produktserie | H5CN-Serie |
| Produkttyp | Digitaler Timer |
| Modell | H5CN-YDN |
| Timer-Funktion | EIN-Verzögerung |
| Betriebsmodus | N-Modus (Einschaltverzögerung) |
| Anzeigetyp | Countdown-Anzeige |
| Anzeigeformat | 1 Zeile, 4-stellig, 7-Segment-LED |
| Zeichenhöhe | 10 mm |
| Einstellungsmethode | Drehschalter |
| Nennzeitbereich | 1 min bis 99 h 59 min |
| Ausgangstyp | Kontakt-Ausgang |
| Kontaktform | SPDT |
| Kontaktbelastbarkeit | 3 A bei 250 VAC, ohmsche Last |
| Pin-Typ | 8-polig |
| Versorgungsspannung | 100 bis 240 VAC oder 12 bis 48 VDC |
| Betriebsspannungsbereich | 85% bis 110% der Nennversorgungsspannung |
| Leistungsaufnahme | ca. 12 VA bei 240 VAC / ca. 2,5 W bei 48 VDC |
| Montagemethode | Aufputzmontage oder Einbaumontage |
| Eingangsmethode | Kontakt-Öffnungs-/Kurzschluss-Eingang |
| Reset / Gate | Externer Reset- oder Gate-Eingang |
| Minimale Reset-Eingangssignalbreite | 0,02 s |
| Restspannung | max. 2 V |
| Anzeigefarbe / Gehäusestil | 7-Segment-LED-Anzeige, hellgraues Gehäuse |
| Betriebstemperatur | -10°C bis 55°C |
| Lagertemperatur | -25°C bis 65°C |
| Betriebsfeuchtigkeit | 35% bis 85% |
| Gewicht | ca. 110 g |
F1: Für welche Anwendungen ist der H5CN-YDN am besten geeignet?
Der H5CN-YDN eignet sich gut für Maschinen und Schaltschränke, die eine einfache, zuverlässige EIN-Verzögerungsfunktion mit sichtbarer Anzeige der verbleibenden Zeit benötigen.
Typische Anwendungen sind Förderband-Startverzögerung, Pumpen- oder Lüftersequenzierung, Relaisverriegelung, Heizungsstartzeitmessung, kleine Verpackungsmaschinen und allgemeine Schaltschrank-Zeitaufgaben, bei denen Bediener von einer Countdown-Anzeige anstelle einer Anzeige der vergangenen Zeit profitieren.
F2: Was ist der praktische Vorteil der Countdown-Anzeige?
Das Countdown-Format ermöglicht es dem Bediener, die verbleibende Verzögerungszeit auf einen Blick zu sehen, was während der Inbetriebnahme, Fehlerbehebung und manueller Prozesskontrollen oft intuitiver ist. Bei Anwendungen, bei denen ein Techniker wissen muss, wie viel Zeit verbleibt, bevor ein Ausgang seinen Zustand ändert, kann eine Countdown-Anzeige nützlicher sein als eine Anzeige der vergangenen Zeit, die von Null aufwärts zählt.
F3: Was sollten Ingenieure vor der Installation dieses Timers überprüfen?
Die wichtigsten Überprüfungen sind die erforderliche Versorgungsspannung, der Steckertyp, der Schaltschrankausschnitt oder die Montagemethode, die Kontaktlast und die Steuerlogik für den Reset- oder Gate-Eingang.
Da der H5CN-YDN ein 8-poliges Modell mit Kontakt-Ausgang ist, sollte der Ingenieur auch das Verdrahtungslayout überprüfen, sicherstellen, dass die gesteuerte Last innerhalb der Relaisbelastbarkeit bleibt, und sicherstellen, dass die ausgewählte Version mit der verfügbaren Stromquelle der Maschine übereinstimmt.
F4: Ist dieser Timer für die direkte Ausgangsschaltung in industriellen Steuerkreisen geeignet?
Ja, für viele Standard-Zeitaufgaben. Die veröffentlichte Kontakt-Ausgangsbelastbarkeit beträgt SPDT, 3 A bei 250 VAC für ohmsche Lasten, was für viele Relaislogik- und Steuerschnittstellenanwendungen geeignet ist.
In der Praxis sollten Ingenieure beim Schalten von Magnetspulen, Schützen oder anderen reaktiven Lasten dennoch den Einschaltstrom, das Verhalten induktiver Lasten und die externe Unterdrückung berücksichtigen.
F5: Was macht den H5CN-YDN zu einer praktischen Ersatzwahl in bestehenden Geräten?
Er bietet ein vertrautes DIN-kompatibles Miniaturformat, eine einfache Daumenradeinstellung, eine klare LED-Anzeige und einen unkomplizierten EIN-Verzögerungsbetriebsmodus.
Für Wartungsteams ist diese Kombination wertvoll, da sie die Komplexität der Einrichtung reduziert und den Timer während der Servicearbeiten leicht verständlich macht, insbesondere in älteren Schaltschränken, in denen ein dedizierter Einzelfunktionstimer einem fortschrittlicheren Multifunktionsgerät vorgezogen wird.
