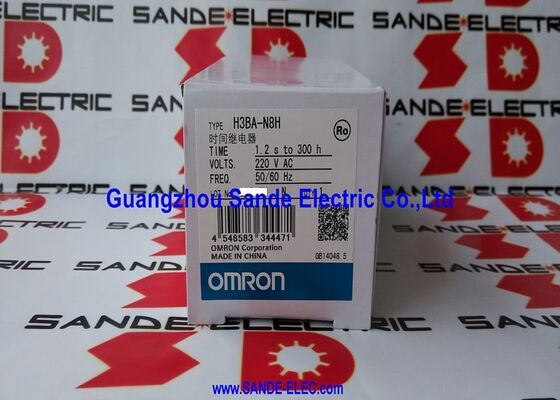

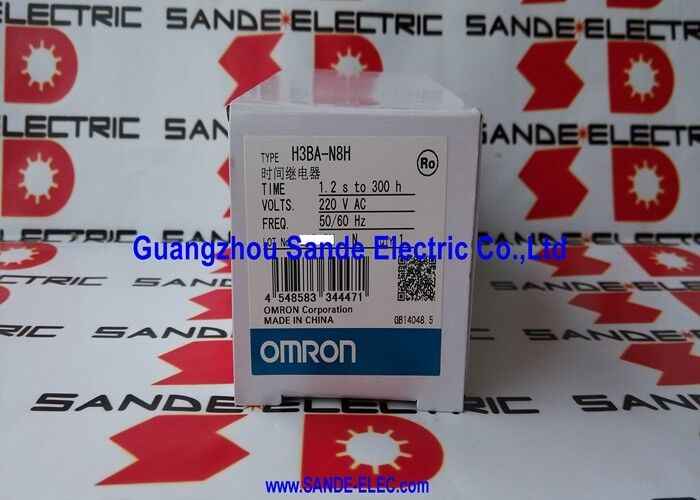

Omron Zeitrelais H3BA-N8H H3BAN8H

Omron H3BA-N8H | Halbleiter-Mehrbereichs-Timer – 0,05 s bis 300 h / 5 A / SPDT-DPDT / 8-Pin / 48×48-mm-Panel

Teilenummer:H3BA-N8H

Hersteller:Omron Corporation (Japan)

Serie:H3BA-N

Großer Zeitbereich, umschaltbarer Ausgang – von Sekunden bis zu Hunderten von Stunden mit einem Gerät

Der H3BA-N8H deckt Zeitmessungsanwendungen von 0,05 Sekunden bis 300 Stunden ab – eine Spanne, die sowohl schnelle Maschinensequenzierung als auch mehrstündige Prozesszeitmessung mit derselben Hardware bewältigt. Es müssen keine separaten Kurz- und Langstrecken-Timer vorrätig sein; Dieses einzelne Gerät deckt die gesamte Spanne seiner wählbaren Zeitbereiche ab, wobei der gewünschte Bereich mit dem Bereichswähler auf der Vorderseite eingestellt wird.

Der Ausgangsselektor ist das Unterscheidungsmerkmal des H3BA-N8H gegenüber einem einfacheren Timer: Das gleiche Gerät kann je nach Schaltungsanforderung einen zeitlich begrenzten SPDT-Ausgang (ein Wechselkontakt am zeitgesteuerten Ausgang) erzeugen oder in den zeitbegrenzten DPDT-Modus (zwei Wechselkontakte am zeitgesteuerten Ausgang) wechseln. Für das 8-Pin-Modell stehen die beiden Betriebsmodi Einschaltverzögerung und Einschaltverzögerung mit Sofortkontakt zur Verfügung – wobei der Sofortkontakt beim Einschalten sofort aktiviert wird, während der Zeitbegrenzungskontakt verzögert.

Die 48×48 mm große Frontplatte passt in den 1/16-DIN-Ausschnittstandard, der bei Omrons H3-Serien-Timern, Signalaufbereitern und ähnlichen tafelmontierten Komponenten zu finden ist. Vordere Anzeigen zeigen unabhängig voneinander den Strom-EIN- und Ausgangs-EIN-Status an.

Wichtige Spezifikationen

H3BA-N8H vs. H3BA-N (11-Pin)

Das 8-Pin-Modell deckt den Großteil der Ansprechverzögerungsanwendungen ab. Das 11-Pin-Modell bietet die Modi „Flicker-Ein-Start“, „Flicker-Aus-Start“, „Intervall“ und „Signal-Ausschaltverzögerung“ für Schaltkreise, die diese Funktionen benötigen. Wählen Sie je nach gewünschtem Betriebsmodus aus.

FAQ

F1: Was ist der Unterschied zwischen H3BA-N8H und H3BA-N (11-polig)?

Der 8-polige H3BA-N8H bietet zwei Betriebsarten: Ansprechverzögerung und Ansprechverzögerung mit unverzögertem Ausgangskontakt. Der 11-polige H3BA-N bietet sechs Betriebsmodi, darunter Flicker-EIN-Start, Flicker-AUS-Start, Intervall und Signal-Aus-Verzögerung – geeignet für eine größere Auswahl an Zeitschaltungsdesigns. Die beiden Modelle nutzen unterschiedliche Steckdosen und sind in einer bestehenden Steckdoseninstallation nicht austauschbar.

F2: Wie wird der Zeitbereich beim H3BA-N8H eingestellt?

Der Zeitbereich wird mit dem Bereichswähler an der Vorderseite des Timers eingestellt. Das analoge Zifferblatt stellt den spezifischen Zeitwert innerhalb des ausgewählten Bereichs ein. Omron bietet optionale Einstellringe (separat zu bestellen) an, um das Einstellrad auf einen festen Bereich zu beschränken und so ein versehentliches Verstellen in Produktionsumgebungen zu verhindern.

F3: Kann der H3BA-N8H zwischen SPDT- und DPDT-Ausgang umschalten?

Ja. Der Ausgangstyp-Wahlschalter auf der Vorderseite des H3BA-N8H schaltet mit einem Schraubendreher zwischen zeitlich begrenztem SPDT-Ausgang und zeitlich begrenztem DPDT-Ausgang um. Dieser Wahlschalter schaltet auch die Betriebsart zwischen ansprechverzögert und ansprechverzögert mit unverzögertem Kontakt um. Es ist keine Änderung der Verkabelung erforderlich – nur die Wahlschalterposition ändert sich.

F4: Welcher Sockel wird für den H3BA-N8H benötigt?

Das 8-polige Modell erfordert die Buchse P2CF-08 (Rückseite) oder P3G-08 (Schienenmontage, Frontseite). Der P3G-08 ermöglicht die DIN-Schienenmontage der Steckdosen- und Zeitschaltuhrbaugruppe. Steckdosen sind nicht im Lieferumfang der Zeitschaltuhr enthalten und müssen separat bestellt werden.

F5: Der Timer-Ausgang wird nicht zur eingestellten Zeit aktiviert. Was sollte überprüft werden?

Stellen Sie sicher, dass die Versorgungsspannung vorhanden ist und im Nennbereich liegt. Stellen Sie sicher, dass der Bereichswähler auf den richtigen Zeitbereich für die erforderliche Verzögerung eingestellt ist. Stellen Sie sicher, dass die Zeitwahl nicht auf Minimum eingestellt ist. Wenn der Timer einen Start-/Gate-Eingang (Pin 2) verwendet, überprüfen Sie, ob das Eingangssignal korrekt angelegt ist. Im Einschaltverzögerungsmodus muss für die eingestellte Dauer kontinuierlich Strom angelegt werden, bevor der Ausgang aktiviert wird.
