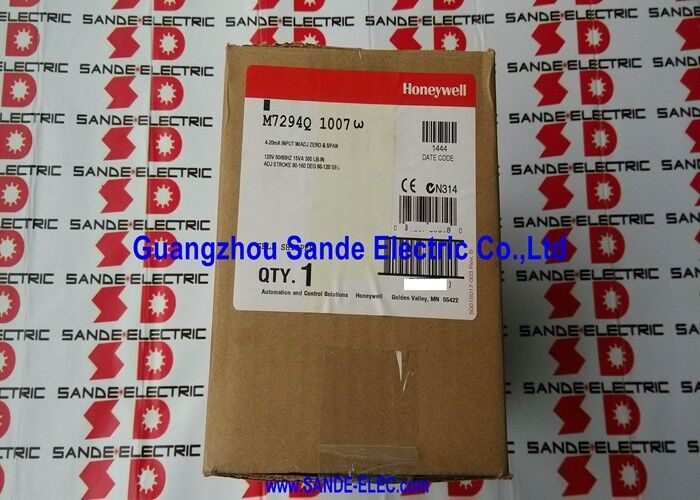

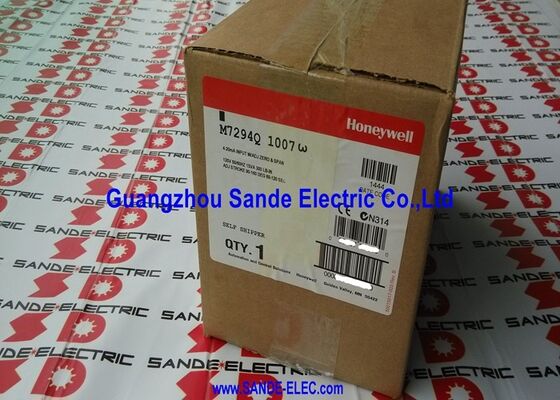

M7294Q1007 MOTORIZED ACTUATOR W/BRACKET 120-240 VAC M7294Q1007 M7294Q1OO7

Honeywell M7294Q1007. Modutrol IV Rückwärtsmotor ohne Feder

300 lb-in Drehmoment, Präzisionssteuerung von 420 mA

Die Honeywell M7294Q1007 ist die 300 lb-In-Variante ohne Feder aus der Modutrol IV-Aktormotorenfamilie der Serie 72mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Der Modutrol IV-Aktor nimmt ein Stromsignal von 4 ′ 20 mA von einer elektronischen Steuerung an und stellt den Dämpfer oder das Ventil an einem beliebigen Punkt zwischen vollständig geöffnet und vollständig geschlossen,proportional zum SignalwertBei 4 mA treibt der Aktor an einem Ende seiner Bewegung, bei 20 mA an dem anderen; Zwischenstromwerte positionieren die Welle im entsprechenden proportionalem Winkel. The adjustable zero and span allow the signal range to be calibrated to match the controller's output and the valve or damper's physical requirements — the start and end positions of the stroke can be independently adjusted to achieve the correct response for the application.

Als federfreier Rückkehrmotor hält der M7294Q1007 seine letzte gesteuerte Position, wenn die Stromversorgung unterbrochen wird. Die Ausgangswelle bewegt sich nicht automatisch in eine sichere Position.Dies ist die richtige Auswahl für Anwendungen, bei denen der Dämpfer oder das Ventil beispielsweise bei einem Stromausfall seine letzte Position beibehalten müssen , in einem Versorgungssystem, bei dem das Schließen des Ventils bei Leistungsverlust den kritischen Luftstrom unterbricht.Für Anwendungen, bei denen sich der Aktor bei Leistungsverlust in eine definierte sichere Position (vollständig geöffnet oder vollständig geschlossen) bewegen muss, werden die Federrückkehrvarianten der Baureihe 72 festgelegt.

The integral junction box provides NEMA 3 weather protection when the motor is mounted in the upright position — rain resistance and solid object protection for outdoor or semi-exposed HVAC equipment installationsEin in der Fabrik installierter Transformator wandelt die 120 VAC-Zufuhr in die 24 VAC um, die der Motor und seine Steuerungsschaltungen intern betreiben.

Schlüsselmerkmale

Verstellbarer Schlag und Null-/Span-Zeitraum Flexibilität bei der Inbetriebnahme

Der M7294Q1007 bietet drei einstellbare Parameter, die eine präzise Inbetriebnahme ermöglichen, die der spezifischen Dämpfer- oder Ventilinstallation entspricht:

Schlagregelung (90 ∼ 160°):Setzt die Gesamtwinkelbewegung der Ausgangswelle an die mechanische Bewegungsanforderung des Dämpfers oder Ventils.

Null (Start-) Einstellung:Setzt die Welleposition bei 4mA (Beginn des Signalbereichs) Befehl verläuft die physikalische offene oder geschlossene Position auf das Signal Null.

Ausrichtung der Spannweite:Setzt die Welleposition auf den Befehl 20mA (Full-Scale) ?? stellt sicher, dass die volle Ventil- oder Dämpferbewegung dem vollen Signalbereich von 4?? 20mA entspricht.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen den Motoren der M7294Q1007 und der Modutrol IV der M7284-Serie?

Die M7294-Serie und die M7284-Serie sind beide federfreie Modutrol IV-Rückkehrmotoren. Die M7284-Serie arbeitet direkt mit 24 VAC ohne internen Transformator.die M7294-Serie enthält einen in der Fabrik installierten Step-Down-Transformator für den direkten 120VAC-AnschlussDer M7294Q1007 nimmt speziell einen 120VAC-Eingang und wandelt ihn intern in 24VAC für die Motor- und Steuerelektronik um. Für 24VAC-Anlagen ist das M7284-Äquivalent angegeben.

F2: Kann der M7294Q1007 verwendet werden, um bei Stromausfall ein Ventil in eine normal geöffnete Position zu bringen?

Da der M7294Q1007 als Rücklaufmotor ohne Feder die letzte Position bei Leistungsverlust hält, kann er nicht automatisch zum Öffnen oder Schließen fahren.die Varianten der Federrückgabe (M7282)Die Verzögerungsmotoren werden mit Hilfe eines integrierten Federmechanismus in eine definierte Endposition gebracht, wenn die Energie abgeschaltet wird.

F3: Für welche HVAC- und Prozessanwendungen eignet sich das 300 lb. Drehmoment?

300 lb Drehmoment-Anzüge große kommerzielle HVAC-Dämpfer (typischerweise 50 ft2 und mehr für mittlere Leckage-Dämpfer), große Schmetterlingsventile,Druckunabhängige Steuerventile mit hohen Antriebskräfteanforderungen, und Prozesssteuerungsanwendungen mit erheblicher mechanischer Reibung oder Strömungskräften auf der Ventilscheibe.Modutrol IV-Varianten mit geringem Drehmoment senken die Kosten und können eine schnellere Reaktion ermöglichen.

F4: Sind die 2 Hilfsschalter im M7294Q1007 in bestimmten Positionen hergestellt?

Die Hilfsschalterkammen sind feldverstellbar. Jeder Schalter verfügt über eine Kamme, die eingestellt werden kann, um den Schalter an jedem Punkt im Schlagbereich des Motors zu aktivieren.Dies ermöglicht es den Hilfsschaltern, Fernpositionen an einen Controller zu signalisieren, ein verriegelndes Schaltgetriebe oder ein Gebäudemanagementsystem, das signalisiert, wenn der Dämpfer über eine Mindestlüftungsposition hinaus geöffnet ist oder wenn das Ventil vollständig geschlossen ist.

F5: Woher stammt der M7294Q1007?

Durch das Vertriebsnetzwerk von Honeywell für Gebäudekontrollen HVAC/Kontrollen, Anbieter für Gebäudeautomation und Prozesskontrollen auf dem Nachmarkt.Die Motorenfamilie Modutrol IV Serie 72 ist eine langjährige Produktlinie mit breiter VertriebsspektrumDie M7294Q1007 ist ein aktives (nicht abgebrochenes) Produkt und wird über die Standardvertriebskanäle von Honeywell gelagert.
