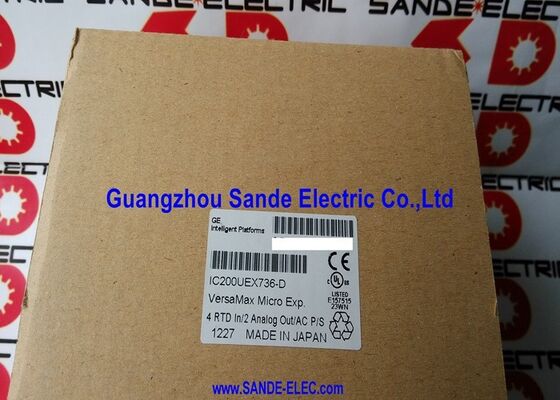

Intelligente Plattformen IC200UEX736-D

GE Fanuc IC200UEX736-D | VersaMax Micro RTD-Erweiterungsmodul – Pt100 / −100 bis +600 °C / 2/3-Leiter / 2 Analogausgänge / Revision D

RTD- und Analogausgangserweiterung in einem VersaMax Micro-Modul

Das IC200UEX736-D ist das RTD-Erweiterungsmodul für die VersaMax Micro-SPS-Plattform und bietet Pt100-Widerstandstemperaturdetektor-Messfunktionen (RTD) sowie zwei analoge Ausgänge – alles im kompakten, aufsteckbaren Erweiterungsmodulformat, das die VersaMax Micro-Reihe auszeichnet.

Pt100-RTD-Sensoren sind der Standard für die Temperaturmessung in industriellen Prozessen und kommen in jedem Sektor vor, von der Lebensmittelverarbeitung über Chemieanlagen bis hin zu HVAC-Systemen. Die Bezeichnung Pt100 bedeutet, dass der Sensor einen Nennwiderstand von 100 Ohm bei 0 °C hat, wobei der Widerstand linear mit der Temperatur ansteigt. Der IC200UEX736-D liest diese Widerstandsänderung und wandelt sie in einen Temperaturwert um, auf den im VersaMax Micro-SPS-Programm zugegriffen werden kann.

Der abgedeckte Temperaturbereich – −100 °C bis +600 °C – deckt die meisten standardmäßigen industriellen Prozesstemperaturmessanforderungen ab. Tieftemperaturanwendungen wie Kühllagerung, kryogene Prozessüberwachung und Kühlsysteme werden am unteren Ende abgedeckt. Hochtemperaturanwendungen wie Ofenüberwachung, Wärmebehandlungsprozesse und Dampfsystemtemperaturen werden am oberen Ende des Bereichs abgedeckt.

Der Abschnitt mit zwei Ausgängen liefert analoge Spannungs- und Stromausgänge. Spannungsausgänge steuern analoge Sollwerteingänge an Drehzahlreglern, Temperatursollwerteingänge an Proportionalheizungen oder andere Prozessgeräte mit Spannungseingang. Stromausgänge (typischerweise 4–20 mA) dienen den standardmäßigen industriellen Stromschleifengeräten – Proportionalventilen, Antrieben mit variabler Drehzahl und Prozesstransmittern –, wobei die Immunität der Stromschleife gegenüber Kabelwiderstandsfehlern eine zuverlässige Signalübertragung über längere Verkabelungsentfernungen ermöglicht.

Wichtige Spezifikationen

RTD-Verkabelung – 2-Leiter vs. 3-Leiter

Der IC200UEX736-D unterstützt sowohl 2-Leiter- als auch 3-Leiter-Pt100-RTD-Verbindungen:

2-Draht:Der Sensor wird über zwei Drähte angeschlossen. Der Kabelwiderstand addiert sich direkt zum gemessenen Sensorwiderstand und führt zu einem Temperaturmessfehler, der proportional zur Kabellänge und zum Widerstand ist. Geeignet für kurze Kabelstrecken, bei denen die Anforderungen an die Messgenauigkeit diesen Fehler zulassen.

3-Leiter:Über einen dritten Draht kann das Modul den Kabelwiderstand messen und kompensieren. Der dritte Draht folgt demselben Pfad wie die Signaldrähte und misst den Kabelwiderstand. Das Modul subtrahiert diesen vom Gesamtwiderstandsmesswert. Dadurch wird der Kabelwiderstandsfehler drastisch reduziert, sodass sich 3-Leiter für längere Kabelstrecken eignen, bei denen 2-Leiter zu einem inakzeptablen Temperaturmessfehler führen würden.

FAQ

F1: Wie viele IC200UEX736-D-Module können an eine VersaMax Micro-SPS angeschlossen werden?

Die VersaMax Micro-Plattform unterstützt insgesamt maximal 4 Erweiterungsmodule. Der IC200UEX736-D zählt als ein Erweiterungsmodul. Wenn neben anderen Erweiterungstypen (diskrete E/A, analoge E/A) eine RTD-Erweiterung erforderlich ist, teilen sich alle Erweiterungsmodule das Maximum von 4 Modulen. Planen Sie die Erweiterungskonfiguration innerhalb dieser Grenze, bevor Sie mehrere Erweiterungsmodultypen angeben.

F2: Welche Pt100-Genauigkeit bietet der IC200UEX736-D?

Die Genauigkeit der Pt100-RTD-Messung hängt in der Praxis von der ADC-Auflösung des Moduls, der RTD-Klasse (DIN-Klasse A oder Klasse B) und der Kabelqualität ab. Die 3-Draht-Verdrahtungsoption eliminiert Kabelwiderstandsfehler; 2-Draht erhöht den Kabelwiderstandsfehler proportional zur Kabellänge. Verwenden Sie Pt100-Sensoren der Klasse A und eine 3-Leiter-Verkabelung für höchste Genauigkeit bei anspruchsvollen Temperaturmessanwendungen.

F3: Kann der IC200UEX736-D Pt1000- oder Ni100-RTDs messen, oder nur Pt100?

Der IC200UEX736-D ist für Pt100-RTD-Sensoren spezifiziert. Pt1000- und Ni100-RTDs haben unterschiedliche Widerstandseigenschaften und sind nicht mit einem für Pt100 kalibrierten Modul kompatibel. Überprüfen Sie für Pt1000 oder andere RTD-Typen, ob die VersaMax Micro-Plattform ein alternatives Erweiterungsmodul bietet, das den erforderlichen Sensortyp unterstützt.

F4: Welches Verbindungskabel ist erforderlich, um den IC200UEX736-D an die VersaMax Micro-SPS anzuschließen?

VersaMax Micro-Erweiterungsmodule werden über ein kurzes Erweiterungskabel, das im Lieferumfang des Moduls enthalten ist (normalerweise IC200CBL501 oder gleichwertig), mit der Basis-SPS-Einheit verbunden. Das Kabel verbindet das Erweiterungsmodul mit dem letzten Modul in der Erweiterungskette oder direkt mit dem Erweiterungsport der Basis-SPS. Bestätigen Sie die Teilenummer des Kabels anhand der Dokumentation des Moduls.

F5: Woher stammt der IC200UEX736-D?

Über die Produktversorgung von Emerson Automation Solutions (ehemals GE Fanuc) und über den VersaMax Micro-Ersatzteilmarkt – Vertriebshändler für industrielle Automatisierung und getestete Überschusslieferanten. Die -D-Revision identifiziert die Hardwaregeneration; Bestätigen Sie die D-Revision speziell vom installierten Modul, wenn für einen zertifizierten Installationsaustausch ein Revisionsabgleich erforderlich ist.
