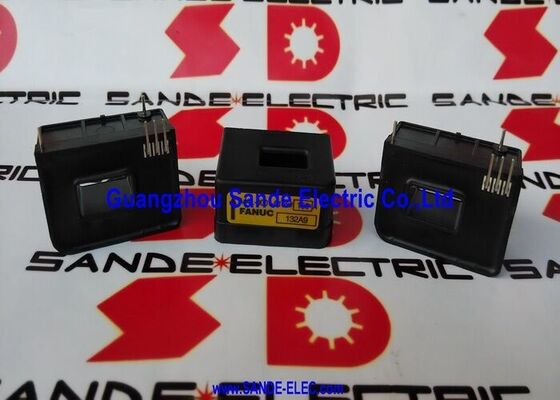

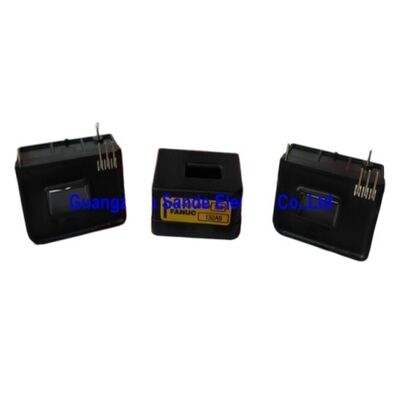

FANUC gegenseitiger Induktor A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A

Motorstrom hier gemessen, überall kontrolliert

Der A44L-0001-0165#150A ist der 150A-Stromsensor von FANUC, der Spulen-Typ-Detektor, der den tatsächlichen Motorphasenstrom misst, der in einem FANUC-Servo- oder Spindelverstärker fließt.Das Suffix #150A gibt die aktuelle Einstufung an.: Dieser Sensor ist für die präzise Messung von Strömen bis 150 A RMS ausgelegt, was dem Strombereich spezifischer Servo- oder Spindelverstärkerklassen entspricht, die diesen Sensor benötigen.

Bei einem FANUC-Servo- oder Spindeldrehsystem hängt die geschlossene Stromsteuerung des Antriebs von einer genauen Echtzeitmessung des Motorstroms ab.Der Stromsensor befindet sich im Stromkreislauf. Die Motorenphasenkabel durchlaufen den Torokern des SensorsDieses Signal sagt dem Verstärker genau, wie viel Strom zu jedem Zeitpunkt zum Motor fließt.Der Servo-Steueralgorithmus verwendet diese Messung, um das Drehmoment mit der für die CNC-Achsenbewegung und Spindelgeschwindigkeitsregelung erforderlichen Präzision zu regulieren.

Wenn der Stromsensor ausfällt oder eine falsche Angabe erhält, kann der Verstärker seine Stromregelungsschleife nicht ordnungsgemäß schließen.Das Ergebnis ist typischerweise ein Überstrom-Alarm. Der Antrieb geht entweder auf einen falschen Strom ab, der als Überstrom erscheint.Der Ausfallmodus hängt davon ab, ob der Sensor Null (Open Circuit Failure) oder einen unregelmäßigen Wert ableset.

Schlüsselmerkmale

Auswahl der richtigen Stromstärke

Das Suffix #150A ist nicht willkürlich. Die Stromstärke muss dem spezifischen Verstärkermodul entsprechen, dem der Sensor dient. Jedes FANUC-Servo- und Spindelverstärkermodell hat eine definierte Stromstärke.und der Stromsensor muss für diese Einstufung angegeben werdenEin Sensor, der unter dem Spitzenstrom des Verstärkers liegt, kann in eine Sättigungsphase geraten oder beschädigt werden.Ein Sensor, der wesentlich höher als der tatsächliche Strom ist, liefert proportional weniger Signallauflösung.

Verfügbare Nennwerte für die A44L-0001-0165-Familie: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A und 600A.Bestätigen Sie die erforderliche Einstufung aus dem Wartungshandbuch des FANUC-Verstärkers oder aus dem Etikett des installierten Sensors, bevor Sie einen Ersatz bestellen.

Häufig gestellte Fragen

F1: Wie wird ein defekter Stromsensor in einem Antriebssystem von FANUC diagnostiziert?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. den Sensor physisch auf Risse, Verbrennungsspuren oder mechanische Beschädigungen überprüfen. Ersetzen Sie ihn durch einen bekannten Sensor mit der gleichen Stromstärke wie bei der endgültigen Prüfung.Wenn der Überstrom-Alarm mit dem Ersatzsensor gelöscht wirdDas Original ist gescheitert.

F2: Kann der A44L-0001-0165#150A durch einen Sensor mit einer anderen Stromstärke ersetzt werden?

Nein. Die Stromkennzahl muss der Spezifikation des Verstärkers entsprechen. Ein 200A-Sensor in einer 150A-Verstärkerposition würde bei reduziertem Signalniveau funktionieren und möglicherweise keine ausreichende Rückkopplungs-Auflösung liefern.Ein 100A-Sensor in einer 150A-Verstärkerposition würde beim Spitzenstrom des Verstärkers gesättigt werden. Verwenden Sie immer den für den installierten Verstärker angegebenen genauen Strom.

F3: Ist der A44L-0001-0165 ein Hall-Effekt-Sensor oder ein Stromtransformator?

Der A44L-0001-0165 ist als Spulenstromdetektor beschrieben, der mit einem Stromtransformator ausgestattet ist.und der Sensor gibt durch Induktion ein proportionales Signal aus. Hall-Effekt-Stromsensoren beschreiben ihren Ausgang typischerweise als Gleichstrom-genaues Signal (mit dem sowohl Gleichstrom als auch Wechselstrom gemessen werden können),während Transformator-basierte Detektoren Wechselstrommessgeräte messen, die für den Wechselstrom der Wechselstromphase in FANUC-Servo- und Spindelverstärkern geeignet sind.

F4: Gibt es Kompatibilitätsunterschiede zwischen der Serie A44L-0001-0165 und anderen FANUC-Sensoren?

FANUC verwendet mehrere aktuelle Sensoren-Serien in ihren Antriebsgenerationen. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangements- Bestätigen Sie die vollständige Teilnummer des installierten Sensors, bevor Sie einen Ersatz bestellen.

F5: Woher stammt die A44L-0001-0165#150A?

Durch den FANUC-Antriebskomponenten-Nachmarkt FANUC-Verstärkerteilehändler, Reparaturfachleute und geprüfte Überschusslieferanten.Die Serie A44L-0001-0165 mit mehreren Stromstärken ist ein Standard-Ersatzteil im FANUC-Servo- und Spindelantrieb-Nachmarkt. Geben Sie das Suffix # 150A
