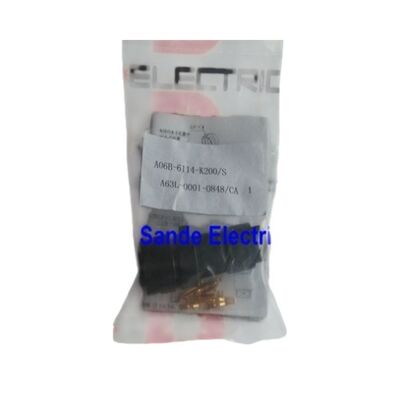

FANUC Encoder-Stecker A06B-6114-K200S / A63L-0001-0848CA

10-polig | Gerade Einführung | Motor-Feedback-Stecker | Kompatibel mit Alpha i Serie Servo-Motoren

Der Stecker, der den Rückkopplungskreis schließt

Jedes FANUC CNC-Servosystem ist auf eine ununterbrochene Kommunikationskette angewiesen: vom CNC-Controller über den Servo-Verstärker, das Encoder-Kabel bis hin zum integrierten Impulscodierer des Motors. Diese Kette ist nur so zuverlässig wie ihre schwächste physische Verbindung. Der A06B-6114-K200S – auch unter der FANUC-Komponentennummer A63L-0001-0848CA referenziert – ist der Encoder-seitige Steckverbinder, der die kritische Schnittstelle zwischen dem Encoder-Feedback-Kabel und dem Servo-Motor bildet.

Dies sind die Stecker, die bei Wartungsarbeiten beschädigt werden, nach Jahren der Kühlmittelexposition korrodieren oder einfach durch wiederholte Kabelmontagezyklen verschleißen. Wenn Sie den richtigen Ersatz zur Hand haben, wird ein Feedback-Fehler in Minuten statt in Tagen behoben.

Produktübersicht

CA vs. CB – Zwei Varianten, ein Zweck

Die Familie A63L-0001-0848 gibt es in zwei Kabelausführungskonfigurationen. Die CA-Variante (dieser Stecker) führt das Kabel gerade entlang der Achse des Steckverbindergehäuses aus – das Kabel verläuft direkt vom Motorstirnfläche weg. Die CB-Variante führt im 90-Grad-Winkel aus – das Kabel biegt sich senkrecht zur Steckverbinderachse weg.

Welche Variante eine Maschine benötigt, hängt vollständig vom verfügbaren Platz am Encoder-Anschluss des Motors ab. Bei engen Installationen, bei denen ein axial verlaufendes Kabel gegen eine benachbarte Struktur stoßen würde, ist die Winkel-(CB)-Ausführung die praktische Wahl. Wo eine axiale Kabelführung sauber und ungehindert ist, ist die gerade CA-Ausführung Standard. Wenn dies bei einer Reparatur falsch gemacht wird, steht das Kabel unter mechanischer Belastung am Steckverbindergehäuse, was die Abnutzung von Stecker und Kabel beschleunigt.

Was dieser Stecker überträgt

Die 10-polige Konfiguration überträgt alle Signale, die für den Impulscodierer (Encoder) der FANUC Alpha i Serie Servo-Motoren erforderlich sind. Dazu gehören:

• Positionsrückmeldesignale – die hochauflösenden Impulsdaten, die dem Servo-Verstärker jederzeit genau mitteilen, wo sich die Motorwelle befindet
• Batteriepufferleitungen – die Niedrigstromversorgung, die absolute Positionsdaten im Speicher des Encoders speichert, wenn die Hauptstromversorgung ausgeschaltet ist (entscheidend für absolute Impulscodierermotoren, die keine Referenzrückstellung beim Einschalten benötigen)
• Serielle Kommunikationsleitungen – für das FANUC serielle Encoder-Schnittstellenprotokoll, das vom Alpha i Impulscodierer verwendet wird
• Schirm-/Masseverbindungen – unerlässlich für Rauschunterdrückung, da diese Signalleitungen neben Hochstrom-Motorstromkabeln im selben Kabelkanal verlaufen

Jeder dieser 10 Kontakte muss sauber, vollständig eingesteckt und mechanisch sicher sein. Ein einziger korrodierter Pin oder ein zurückgedrückter Kontakt kann Encoder-Alarme, unregelmäßige Positionsrückmeldungen oder einen vollständigen Achsenverlust verursachen – und die Fehleranzeige ist oft intermittierend, was einen grenzwertigen Stecker zu einem der am schwierigsten zu diagnostizierenden Fehler macht.

Kompatible Servo-Motoren und Systeme

Der Stecker A06B-6114-K200S ist für FANUC Alpha i Serie AC Servo-Motor-Encoder-Verbindungen konzipiert, wie in den Handbüchern zur Beschreibung der FANUC Beta Serie und Alpha i Serie Servo-Motoren dokumentiert. Dokumentierte kompatible Motor-Serien, bei denen dieser Steckverbindertyp vorkommt, sind:

• FANUC Alpha i Serie Servo-Motoren (αiS und αiF Familien)
• FANUC Beta i Serie Servo-Motoren (βiS Serie – wo L- und M-Achsenanschlüsse für A06B-6114-H304 und zugehörige Verstärker spezifiziert sind)
• FANUC Servo-Motoren, die mit αi Serie SVM-Verstärkermodulen (A06B-6114 Serie) verwendet werden
• Roboter-Servo-Motoren in FANUC Roboter-Controllern, die Standard FSSB-basierte Servo-Systeme verwenden

Der Stecker wird über einen Standard-Verriegelungsmechanismus mit Metallgehäuse mit der entsprechenden Kabelmontage auf der Verstärkerseite verbunden und sorgt sowohl für elektrische Kontinuität als auch für mechanische Haltekraft gegen unbeabsichtigtes Trennen.

Wann dieser Stecker auf einem Arbeitsauftrag erscheint

In einer geschäftigen Werkstatt erscheint dieser Stecker typischerweise in drei Szenarien:

Geplante Kabelersetzung. Encoder-Kabel haben definierte Lebenszyklen für Flexibilität. Beim Austausch einer alternden Encoder-Kabelmontage wird der steckerseitige Stecker mitgeliefert – oder separat ersetzt, wenn der Kabelkörper noch brauchbar ist, aber das Steckerende beschädigt wurde.

Aufprall oder mechanische Beschädigung. Ein Maschinenaufprall, der das Encoder-Kabel straff zieht, kann den Steckverbinderkörper beschädigen, Pins in das Gehäuse zurückdrücken oder die Verriegelungsschale brechen. Anstatt die gesamte Kabellänge zu ersetzen, ist der Austausch nur des Motor-End-Steckers und die Neuverdrahtung oft die schnellere und günstigere Lösung.

Korrosion und Kontaktverschmutzung. In Umgebungen mit Kühlnebel ist der Encoder-Stecker am Motor-Ende exponiert. Das Metallgehäuse und die richtige Positionierung bieten einen sinnvollen Schutz, aber über Jahre des Betriebs kann die Kontaktverschmutzung zu Signalverschlechterung führen. Der Austausch des Steckverbinders stellt die ursprüngliche Kontaktqualität wieder her.

Ein Wort zu Ersatzteilen und Qualität

Das FANUC Encoder-Signalprotokoll ist empfindlich. Der Impulscodierer gibt serielle Daten mit hohen Frequenzen aus, und jeder erhöhte Kontaktwiderstand, zusätzliche Kapazität durch ein schlecht abgeschirmtes Steckverbindergehäuse oder eine Dimensionsabweichung, die mechanisches Spiel an der Kontaktfläche zulässt, verschlechtert die Signalintegrität. Die Verwendung eines dimensionsmäßig kompatiblen, aber elektrisch unterlegenen Ersatzteils kann zunächst funktionieren und dann intermittierende Encoder-Alarme unter thermischer Ausdehnung, Vibrationen oder nach einigen hundert Flexzyklen verursachen.

Für eine Produktionsmaschine sind die Kosten eines korrekt spezifizierten Steckverbinders vernachlässigbar gegenüber den Kosten einer wiederholten Reparatur oder eines ungeplanten Spindelstillstands.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A06B-6114-K200S und dem A06B-6114-K200E?

Der Unterschied liegt in der Kabelausführungsrichtung. Das S-Suffix steht für eine gerade (axiale) Kabelausführung – das Kabel verläuft parallel zur Steckverbinderachse, wenn es das Motor-End verlässt. Das E-Suffix steht für eine Winkel-(90-Grad)-Konfiguration, bei der das Kabel senkrecht abbiegt. Der A63L-0001-0848CA entspricht der geraden Version. Wählen Sie basierend auf dem verfügbaren Platz am Encoder-Anschluss Ihres Motors und der Kabelführung an der Maschine.

F2: Ist der A06B-6114-K200S derselbe Stecker, der auf allen FANUC Alpha i Servo-Motoren verwendet wird?

Diese Steckerfamilie deckt eine breite Palette von Alpha i und Beta i Serie Motoren ab, aber FANUC verwendet unterschiedliche Steckerspezifikationen über Motor-Generationen und Familien hinweg. Überprüfen Sie immer die Kompatibilität anhand der Dokumentation Ihres spezifischen Motors oder des vorhandenen Steckverbinders am Motor, bevor Sie bestellen. Für Motoren der αiS und βiS Familien, die mit Verstärkermodulen der Serie 6114 gekoppelt sind, ist der A06B-6114-K200S / A63L-0001-0848CA der dokumentierte Motor-seitige Feedback-Stecker.

F3: Kann dieser Stecker vor Ort neu verdrahtet werden, oder erfordert er den Austausch der gesamten Kabelmontage?

Eine Neuverdrahtung ist möglich und üblich bei Kabelreparaturen. Die Pins sind im Steckverbindergehäuse gelötet oder gecrimpt, und ein erfahrener Techniker kann das Gehäuse entfernen, die Kabelenden vorbereiten und neu verdrahten. Die Qualität der Verdrahtung – insbesondere die Abschirmungskontinuität und die Pin-Sitztiefe – ist jedoch entscheidend. Ein schlecht neu verdrahteter Stecker ist oft schlimmer als der ursprüngliche Fehler. Für Produktionsmaschinen ist die Verwendung eines vormontierten Kabels oder eines neuen Steckersets in der Regel zuverlässiger als eine Neuverdrahtung vor Ort unter Zeitdruck.

F4: Welche FANUC Encoder-Alarme deuten typischerweise auf ein Steckerproblem und nicht auf einen Impulscodierer-Fehler hin?

Das häufigste Alarmmuster, das mit einem grenzwertigen Stecker verbunden ist, ist ein intermittierender SV0358 (Encoder getrennt) oder ein ähnlicher Kommunikationsfehler, der sich nach einem Neustart löst oder wenn das Kabel physisch bewegt wird. Ein Encoder-Alarm, der konstant und ohne Kabelbewegung auftritt, deutet eher auf einen Impulscodierer-Ausfall oder ein Batterieproblem hin. Wenn der Alarm durch Biegen des Kabels in der Nähe des Motorsteckers reproduzierbar ist, ist der Stecker oder das Kabelende das Erste, was inspiziert und ersetzt werden sollte.

F5: Was ist die Beziehung zwischen den Teilenummern A06B-6114-K200S und A63L-0001-0848CA?

Beide Nummern beziehen sich auf denselben physischen Stecker. Die A06B-6114-K200S ist die FANUC System-Bestellnummer, die in Verstärker- und Kabelzubehörkatalogen verwendet wird – sie bündelt den Stecker mit seinem Kontext als zugelassenes Ersatzteil. Die A63L-0001-0848CA ist die FANUC-Teilenummer auf Komponentenebene für den Stecker selbst, die die zugrunde liegende JAE-Stecker-Serienbezeichnung (JN2DS10SL2-R) kreuzreferenziert. Bei der Beschaffung von FANUC-Aftermarket-Lieferanten identifiziert jede Nummer das richtige Teil, aber bestätigen Sie immer, dass das CA (gerade) gegenüber dem CB (Winkel) Suffix Ihren Installationsanforderungen entspricht.
