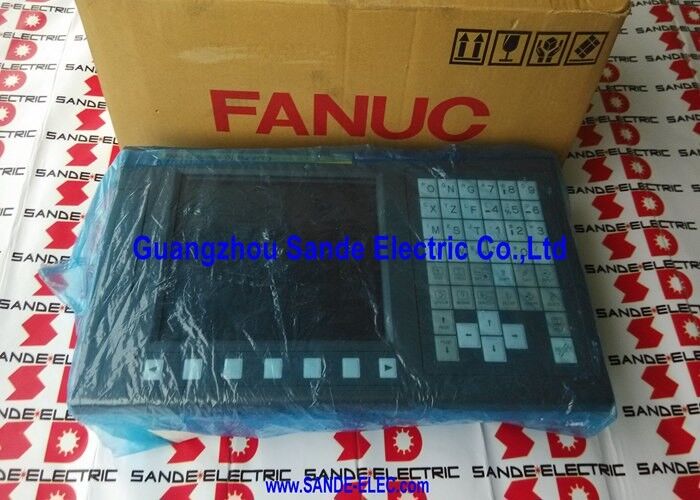

Fanuc Membran Tastenblatt Tastatur Tastatur Fanuc A02B-0321-B500 A02B0321B500 AO2B-O321-B5OO

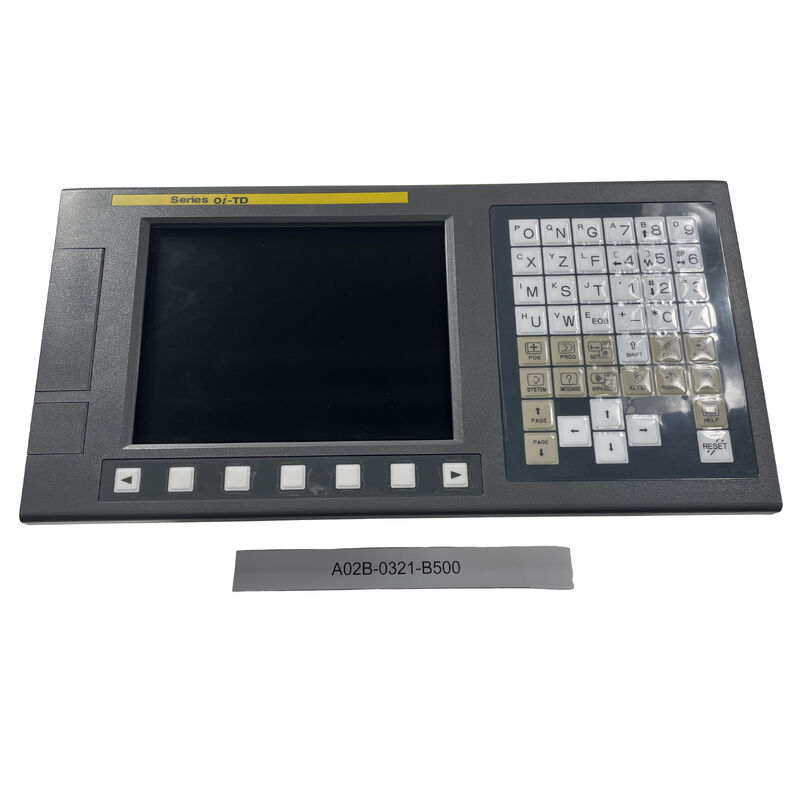

A02B-0321-B500. FANUC CNC-Controller mit 8,4" LCD / 3-Achsen / 512KB / Ethernet / USB / βi Servo / Lineare und kreisförmige Interpolation

FANUC CNC Präzisionssteuerung für dreiachsige Bearbeitung

Der A02B-0321-B500 ist ein FANUC CNC-Steuergerät für die Steuerung der Werkzeugmaschinenachse.Der Kern ist die Fähigkeit, bis zu drei Achsen gleichzeitig zu koordinieren, um durch das Bearbeitungsprogramm definierte präzise Schnittwege zu erzeugen..

Die Steuerung interpretiert G-Code-Programme, löst die Werkzeugpfadgeometrie und gibt Positionsbefehle an die angeschlossenen Servoantriebe aus.Lineare und kreisförmige Interpolation die beiden grundlegenden CNC-Bewegungstypen werden beide unterstützt. Die lineare Interpolation treibt das Werkzeug in einer geraden Linie zwischen zwei Punkten bei einer definierten Zufuhrgeschwindigkeit. Die kreisförmige Interpolation treibt das Werkzeug entlang eines durch Radius und Endpunkt definierten Bogens.Diese beiden Bewegungsarten decken den gesamten Bereich der Norm 2 ab..5D-Fräsen und Drehen von Profilen.

Schlüsselmerkmale

USB- und Ethernet-Konnektivität

Die beiden Datenschnittstellen dienen unterschiedlichen Betriebsbedürfnissen:

USB:Direktes Programmübertragen von einem USB-Speicher oder einem angeschlossenen PC. Programme können ohne Netzwerkinfrastruktur geladen, gespeichert oder übertragen werden.Nützlich für Job-Shop-Umgebungen, in denen Programme auf einem Büro-PC erstellt und auf einem USB-Laufwerk auf die Maschine gebracht werden.

Ethernet:Netzwerkverbindung für DNC (Direct Numerical Control) -Vorgänge ̇ Streaming von Programmen von einem Programmverwaltungsserver ̇ und für die Fernüberwachung des Maschinenzustands.In Produktionsumgebungen mit mehreren MaschinenDie Ethernet-Konnektivität ermöglicht eine zentralisierte Programmverwaltung.

Anwendungsszenarien

Vertikaler Bearbeitungszentrum:Ein dreiachsiges vertikales Bearbeitungszentrum verwendet die A02B-0321-B500 als CNC-Einheit.Programme werden über Ethernet von einem DNC-Server geladen, und der Maschinenbediener passt die Zuführgeschwindigkeit während der ersten Bearbeitung mit Hilfe der Überschreitungseinrichtungen an.

CNC-Drehmaschine (Achsen Z + X + C):Ein Drehzentrum verwendet die A02B-0321-B500 für die Steuerung der Achsen Z (Längs-, X- und C-Achsen).Kreislaufinterpolation erzeugt in einem einzigen Programmblock spitze und Radiusübergänge.

CNC-Nachrüstung:Eine ältere Werkzeugmaschine mit einer ausfallenden CNC-Einheit wird mit der A02B-0321-B500 nachgerüstet.Die Kompatibilität der Maschine mit den anderen Maschinen der Serie βi macht sie für Nachrüstinstallationen geeignet, bei denen das vorhandene Servosystem der Maschine beibehalten wird..

Häufig gestellte Fragen

F1: Welche maximale Programmlänge kann der A02B-0321-B500 in 512 KB speichern?

512 KB CNC-Programmspeicher speichern etwa 512.000 Zeichen Programmcode. Ein typisches Bearbeitungszentrum Programm mit 100 Blöcken G-Code verwendet etwa 1.000 bis 5.000 Zeichen.512 KB bietet Platz für 100 bis 500 typische Programme gleichzeitig, oder ein sehr langes Konturprogramm, das über DNC für die direkte Ausführung aus dem Speicher des Controllers geladen wird.

F2: Kann der A02B-0321-B500 4 oder mehr Achsen steuern?

Die A02B-0321-B500 ist für bis zu 3 gesteuerte Achsen spezifiziert. Um eine 4. Achse hinzuzufügen, ist eine für den zusätzlichen Achskanal eingestellte CNC-Steuerungsvariante erforderlich.Überprüfung der Achsenzahl der spezifischen Variante A02B vor der Bestellung.

F3: Welche Codierungstypen werden vom A02B-0321-B500 unterstützt?

Die Steuerung unterstützt Inkremental-Encoder, die bei Servomotoren der FANUC-Serie βi serienmäßig vorhanden sind.Inkrementelle Encoder geben Positionsrückmeldung in Bezug auf einen bei der Anschaltung festgelegten Bezugspunkt (Startposition). Wenn die Anwendung die absolute Position in den Leistungszyklen ohne Homing erfordert, muss bei der Auswahl des Servomotors eine absolute Encoder-Option angegeben werden.

F4: Wird der Ethernet-Anschluss nur für die Maschinennetzwerkintegration oder die Programmübertragung verwendet?

Die Ethernet-Schnittstelle unterstützt sowohl Programmübertragung als auch Netzwerkintegration.Der Controller kann Programme von einem DNC-Server über die Ethernet-Verbindung empfangen Für die Netzwerkintegration können der Maschinenzustand, die Alarmdaten und die Produktionszählungen von verbundenen PC- oder MES-Systemen über die offenen Kommunikationsfunktionen von FANUC abgerufen werden.Die spezifischen Netzwerkprotokollfunktionen hängen von den installierten CNC-Softwareoptionen ab..

F5: Was ist die Feedrate-Override-Funktion und wer steuert sie?

Bei 100% wird die durch den Bediener in Echtzeit durchgeführte Einstellung der programmierten Schneidgeschwindigkeit über einen Drehknopf oder ein Jog-Dial auf der Maschinensteuerung angewendet.Der Controller führt die im G-Code-Programm angeordnete Feedrate exakt aus.. Bei 50% bewegt sich das Werkzeug mit der Hälfte der programmierten Geschwindigkeit. Bei 150% bewegt es sich mit 1,5x der programmierten Geschwindigkeit. Überschreitung ist eine temporäre Bedienungsanpassung ′′ es ändert das Programm nicht.Der A02B-0321-B500 unterstützt eine Überschreitung von 0% bis 150% in Schritten von 10%.
