| Herkunftsort | Deutschland |
| Markenname | SIMENS |
| Zertifizierung | CE RoHS |
| Modellnummer | LME21.130C2 |
Hauptspannung:AC230V
Zeit vor der Säuberung (t1):7 Sekunden.
Sicherheitszeit (TSA):3 Sekunden.
Betriebsmodus:Intermittierende (kontrollierter Wiederaufstart nach 24 Stunden Dauerbetrieb)
Sicherheitsmerkmale:

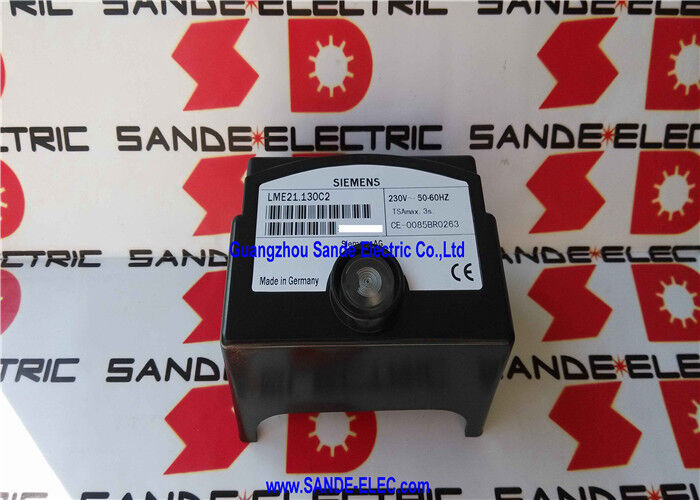

DieSiemens LME21.130C2ist eine auf einem Mikroprozessor basierende Brenner-Steuerungseinheit, das elektronische Gehirn, das die Zündfolge steuert, die Flamme während des gesamten Betriebs überwacht,und die sichere Abschaltung eines zweistufigen Gas- oder Gas-/Ölbrenners mit Zwangszug steuertIn der Verbrennungstechnik wird diese Klasse von Geräten als Flammschutz oder Brennerprogrammierer bezeichnet:Es folgt einer präzise zeitgesteuerten Abfolge von Operationen von der Vorreinigung über die Zündung bis zum stabilen Betrieb., und es wird den Brenner ausschalten, die gesamte Treibstoffzufuhr stoppen und eine manuelle Neustellung erfordern, wenn es einen Zustand außerhalb der sicheren Betriebsparameter erkennt.
Die LME21-Serie repräsentiert die microprocessorbasierte Generation von Brennersteuerungen von Siemens und ersetzt die älteren elektromechanischen Cam-Timer-Designs.
Wenn ein mechanischer Programmierer auf eine rotierende Kamme angewiesen ist, um die Relaiskontakte in Folge zu öffnen und zu schließen, führt der LME21.130C2 dieselbe Folge digital aus,mit den in der Firmware festgelegten und intern vom Mikroprozessor überprüften Zeitwerten.
Dieser digitale Ansatz beseitigt den mechanischen Verschleiß und die Zeitverschiebung, die in Cam-basierten Steuerungen enthalten waren, erzeugt viel detailliertere diagnostische Informationen durch sein mehrfarbiges LED-Display,und ermöglicht Funktionen wie die kontinuierliche Überwachung des Luftdruckschalters und die Zählung der Verriegelungswiederholungen , für die in älteren Systemen separate externe Komponenten erforderlich gewesen wären.
Die zweistufige Bezeichnung bezieht sich auf die Steuerung der Ausgangskapazität des Brenners: Anstelle eines einzelnen Ein-/Ausbrenners (1 Stufe) hat ein zweistufiger Brenner eine Niedrigfeuerstufe und eine Hochfeuerstufe.
Der LME21.130C2 steuert den Übergang zwischen diesen Stufen start den Brenner in der ersten Stufe und aktiviert die zweite Stufe nach Bedarf aber ohne Steuerung des Aktoren,Dies bedeutet, dass der Stufenwechsel eher ein Ein-/Aus-Schalten (Schließung des Relaiskontakts zum Gasventil des zweiten Stufs oder zum Luftdämpferschalter) als eine proportionale Modulation ist..
Dies ist für die meisten gewerblichen und kleinen industriellen Brenner geeignet, bei denen zwei Wärmeausgangsstufen eine ausreichende Lastverfolgungsfähigkeit bieten.
| Parameter | Wert |
|---|---|
| Brennerart | 1- oder 2-stufiges Gas/Gas+Öl |
| Steuerung des Aktoren | - Nein. |
| Entdeckung von Flammen | Ionisierung / QRA+AGQ3 |
| Hauptspannung | AC230V |
| Zeit vor der Säuberung (t1) | 7 Sekunden. |
| Sicherheit (TSA) | 3 Sekunden. |
| Betrieb | Intermittierende |
| Unterspannungserkennung | - Ja, das ist es. |
| Überwachung des Luftdrucks | Ja (mit Funktionsprüfung) |
| Remote-Wiederherstellen | Ja (elektrisch) |
| Diagnostik | Mehrfarbiges LED-Display |
| Gewicht | 0.143 kg |
| Status | Wirkstoff |
Der LME21.130C2 folgt jederzeit einer definierten Reihenfolge, wenn ein Wärmebedarfssignal an seinem Thermostat- oder Steuerungseingang ankommt:
Vorspülung (t1 = 7 Sekunden):Der Brennerventilator läuft 7 Sekunden lang mit voller Geschwindigkeit, bevor er entzündet oder Kraftstoff aufnimmt.
This pre-purge clears the combustion chamber and flue of any residual unburned gas from a previous shutdown — eliminating the explosive hazard that would arise from igniting a fuel-air mixture that has accumulated during the off period. Während der Vorreinigung überprüft der LME21.130C2 den Luftdruckschalter, um einen ausreichenden Verbrennungsluftstrom zu bestätigen.
Zündung und Treibstoffzufuhr (Sicherheitszeit TSA = 3 Sekunden):Nach der Vorreinigung wird der Zündtransformator aktiviert und das Brennstoffventil der ersten Stufe öffnet sich gleichzeitig.
Die Ionisierungssonde oder der QRA-Detektor überwacht die Verbrennungskammer auf ein Flammsignal.Die Sicherheitszeit von 3 Sekunden ist das Zeitfenster, in dem sich die Flamme etablieren kann, wenn innerhalb von 3 Sekunden kein gültiges Flammsignal erkannt wird., schließt der LME21.130C2 alle Brennstoffventile und schließt aus.
Flammenüberwachung:Mit einer stabilen Flamme überwacht der LME21.130C2 kontinuierlich das Flammmeldersignal.Der 2-stufige Übergang (Anschalten des zweitstufigen Ventils oder Dämpferschalters) erfolgt auf Abruf, wobei die Steuerung das Vorhandensein von Flammen vor und nach dem Stufenwechsel bestätigt.
Abschaltung und intermittierender Neustart:Nach 24 Stunden Dauerbetrieb eine Sicherheitsanforderung zur Verhinderung eines unbeaufsichtigten Betriebs auf unbestimmte Zeit zwingt der LME21.130C2 zu einem kontrollierten Herunterfahren und startet die Zündfolge neu.
This controlled intermittent operation ensures that the pre-purge and ignition safety checks are repeated on a regular cycle rather than allowing the burner to run indefinitely without a supervised restart.
Der LME21.130C2 unterstützt zwei grundsätzlich unterschiedliche Flammdetektiertechnologien, die für den Kraftstofftyp und die Flammeigenschaften ausgewählt wurden:
Ionisierungssonde:Eine Metallstange, die in die Flammenzone eingefügt wird und einen kleinen Wechselstrom durch die Ionenwolke der Flamme zur Erde führt.
Da nur eine aktive Flamme ausreichend Ionisierung erzeugt, um diesen Strom zu passieren, bestätigt das Vorhandensein eines Stromflusses die Flamme.
Ionisierungssonden sind einfach, kostengünstig und sehr zuverlässig, aber sie funktionieren nur mit Gasflammen, da Ölflammen eine nicht leitfähige Rußzone um die Sondenspitze herum erzeugen.
Bei Gasbrennern ist die Ionisierung die erste Standardwahl.
QRA... UV-Flammdetektoren der Serie AGQ3...A27:Im Gegensatz zur Ionisierung funktioniert die UV-Erkennung sowohl bei Gas- als auch bei Ölflammen.und es bietet eine schnellere Reaktion auf Flammenverlust.
Die Nebeneinheit AGQ3...A27 verbindet die Ausgabe des QRA-Detektors mit dem Flammensignal-Eingang des LME21.130C2.nahezu unsichtbare Flammen, die keine signifikanten UV-Strahlen emittieren, z. B. reinen Wasserstoff oder sehr schlanke Gasverbrennung.
Ein Standardluftdruckschalter bestätigt, dass der Verbrennungsluftventilator eingeschaltet ist und einen Luftstrom über dem Mindestschwellenwert liefert.
Die Überwachung des Luftdrucks des LME21.130C2 geht noch weiter: Er führt während jeder Anlaufsequenz eine Funktionsprüfung des Luftdruckschalters selbst durch.Überprüfung, ob sich der Schalter richtig öffnet und schließt, anstatt in einer Position stecken zu bleiben.
Ein festgeschlossener Druckschalter, der einen Lüfterfehler nicht erkennen kann, würde die Zufuhr von Brennstoff ohne ausreichende Verbrennungsluft ermöglichen, ein äußerst gefährlicher Zustand.Die Funktionsprüfung fängt diesen Ausfallmodus vor jedem Start auf, nicht nur bei der ersten Installation.
F1: Was ist der Unterschied zwischen t1 und TSA in der LME21.130C2-Sequenz?
t1 (7 Sekunden) ist die Zeit vor der Reinigung die Dauer, die der Ventilator benötigt, bevor der Zündversuch durchgeführt wird, um die Verbrennungskammer von Restgas zu befreien.TSA (3 Sekunden) ist die Sicherheitsaufnahme die maximal zulässige Zeit, nachdem das Brennstoffventil geöffnet und der Zündtransformator aktiviert wurde, bis eine Flamme erkannt wird.
Wenn kein Flammensignal innerhalb der TSA erscheint, schaltet sich die Steuerung aus.
Die beiden Zeitpunkte erfüllen unterschiedliche Sicherheitsfunktionen: t1 verhindert, dass bereits vorhandene Gasbeutel explosiv entzündet werden,Während die TSA das Gesamtvolumen des unverbrannten Brennstoffs begrenzt, der in die Verbrennungskammer gelangen kann, bevor eine Sperrung die Sequenz stoppt.
F2: Die LME21.130C2 wird als "ohne Aktorensteuerung" bezeichnet. Was bedeutet Aktorensteuerung in diesem Zusammenhang?
Actuator control refers to modulating control of a servomotor-driven air damper or fuel valve — used in fully modulating burners that continuously vary fuel and air to match the exact heat demand rather than stepping between fixed stages.
Der LME21.130C2 verarbeitet einen zweistufigen Betrieb (zwei getrennte Ausgangsstufen) nur über Relaiskontakte, ohne die analogen oder digitalen Ausgangssignale, die einen Servo-Aktor antreiben würden.
Brenner, die eine proportionale Modulation benötigen, benötigen beispielsweise eine andere Steuerungseinheit der LME22- oder LME71-Serie, die Ausgänge zur Steuerung der Aktorenposition enthält.
F3: In der Steuerung wird "intermittierender Betrieb nach 24 Stunden Dauerbetrieb" angegeben. Ist dies obligatorisch und was löst ihn aus?
Ja, es ist obligatorisch ∙ es handelt sich um eine programmierte Funktion der Firmware des LME21, die nicht deaktiviert werden kann.Es startet eine kontrollierte Abschaltung und startet die Startsequenz von vor der Säuberung neu.
Dies ist eine Sicherheitsanforderung der europäischen Normen für Gasgeräte.sicherzustellen, dass die Zündfolge und der Flammmelder mindestens täglich getestet werden, auch bei Anwendungen, bei denen der Brenner kontinuierlich läuft (z. B. bei Warmwassersystemen mit konstanter Temperatur).
Der 24-Stunden-Timer setzt sich jedes Mal zurück, wenn tagsüber ein normaler, vom Thermostat gesteuerter Ein-/Aus-Zyklus eintritt.
F4: Was zeigt die mehrfarbige LED-Diagnostikanzeige an und wie wird sie gelesen?
Die mehrfarbige LED des LME21.130C2 zeigt die aktuelle Phase der Steuerungssequenz und die Fehlercodes in verschiedenen Farben an (grün für normale Betriebsphasen,Rot oder blinkend rot für Verriegelungs- und Fehlerbedingungen) und Blitzmuster.
Jede Farb- und Blitzkombination entspricht einem spezifischen Betriebszustand oder Störungstyp, der im LME21-Datenblatt dokumentiert ist: grüner Dauerbetrieb,grünes Blinken in bestimmten Sequenzphasen, rot für Verriegelung und Kombinationen, die spezifische Fehlerarten anzeigen (Flammenfehler, Luftdruckfehler, innere Fehler).
Dieses auf dem Gerät befindliche Display ermöglicht es einem Serviceingenieur, den Fehlergrund zu diagnostizieren, ohne dass ein separates Diagnosewerkzeug benötigt wird die LED erzählt die Geschichte direkt.
F5: Kann der LME21.130C2 eine ältere Steuerung der LGB- oder LMG-Serie direkt ersetzen?
Siemens entwarf das Gehäuse LME21, um physikalisch identisch mit den älteren LGB- und LMG-Seriensteuerungen zu sein, insbesondere um einen Drop-In-Austausch zu ermöglichen.
Der Montageabdruck, das Verkabelungsterminal und der Steckeranschluss sind kompatibel, also ein LME21.130C2 kann in einem Brenner installiert werden, der zuvor eine LGB- oder LMG-Steuerung mit minimalem oder keinem Drahtwechsel verwendet hat.
Der Funktionsunterschied digitaler Prozess, der elektromechanische Timer ersetzt, zusätzliche diagnostische Funktionen kommt mit der gleichen physikalischen Form.
Vor der Substitution eines LGB/LMG durch einen LME21 müssen jedoch die Zeitpunkte der Kontrollsequenz (t1, TSA) und die zugelassenen Detektortypen auf die Anforderungen des spezifischen Brennerherstellers überprüft werden,Da die Genehmigungen von Brennern an spezifische Steuerungsteiltypen geknüpft sind.
