| Herkunftsort | Slowakei |
| Markenname | SIMENS |
| Zertifizierung | CE RoHS |
| Modellnummer | 6FX2003-0SA17 |

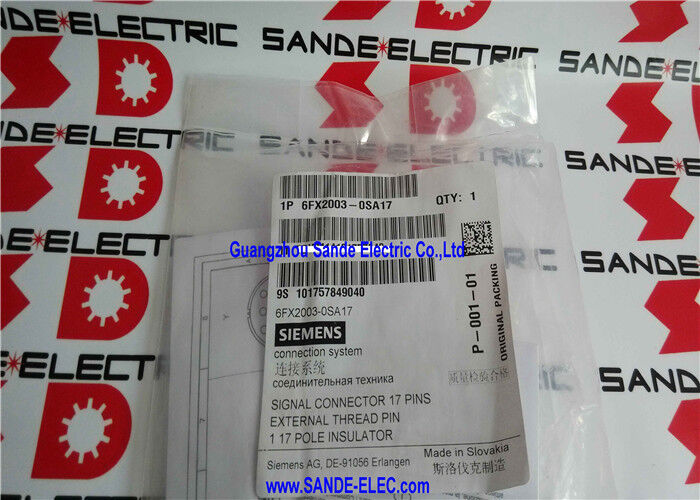

Teilenummer: 6FX2003-0SA17
Hersteller: Siemens AG (Slowakei)
Produktlinie: MOTION-CONNECT — Servo-Kabelzubehör
Produkttyp: Signalsteckverbinder-Kit (Feldkonfektionierung, 17-polig)
Anschlusstyp: Außengewinde (Steckergehäuse mit Außengewinde)
Polzahl: 17 Pole
Kit-Inhalt:
Der Siemens 6FX2003-0SA17 ist ein Feldkonfektionierungs-Steckverbinder-Kit aus dem MOTION-CONNECT Zubehörprogramm — der Sammlung von Steckverbindern, Kontaktelementen und Kabelverschraubungen, die es Wartungstechnikern und Systemintegratoren ermöglicht, Servo-Signalkabel auf exakte Längen zu fertigen oder zu reparieren, anstatt auf den Katalog von Siemens-Vorkonfektionierten Kabeln beschränkt zu sein.
Bei einer SINUMERIK- oder SINAMICS-Servoinstallation transportieren Signalkabel Encoder-Feedback, Bremssteuerung, Temperatursensor und andere niederpegelige Signale zwischen dem Servomotor und dem Antriebsverstärker oder CNC-Modul.
Diese Kabel werden normalerweise als vorkonfektionierte Einheiten gekauft, bei denen die Steckverbinder bereits installiert, getestet und geschirmt sind — der schnellste und zuverlässigste Ansatz für den Aufbau einer neuen Maschine.
Aber Maschinen, die seit Jahren laufen, akkumulieren Situationen, in denen ein vorkonfektioniertes Kabel nicht die richtige Lösung ist: Die Maschine wurde bewegt und das Kabel wurde über eine kurze Reparatur hinaus beschädigt, das Originalkabel wurde durch einen engen Kabelkanal verlegt und eine Standardlänge passt nicht, oder das Kabel muss verlängert werden und es ist keine vorkonfektionierte Verlängerung in der richtigen Länge verfügbar.
Für all diese Situationen bietet der 6FX2003-0SA17 das Steckverbinderende — die 17-polige Steckerbaugruppe mit Außengewinde, die mit der Motor- oder Antriebsseite der Signalkabelverbindung verbunden wird.
Das Kit enthält das Steckverbindergehäuse, zwei Größen von Stiftkontakten, um den Bereich der Drahtquerschnitte in MOTION-CONNECT Signalkabeln abzudecken, und zwei Kabelzugentlastungen, die Kabelaußendurchmesser von 6,5 mm bis 13 mm abdecken.
Mit diesem Kit und dem entsprechenden Kabel (aus dem MOTION-CONNECT Kabelprogramm oder gleichwertig) baut der Ingenieur ein Ersatzkabel auf die exakte Länge, die die Installation benötigt.
| Parameter | Wert |
|---|---|
| Polzahl | 17 |
| Anschlusstyp | Außengewinde |
| Kontaktart | Stift |
| Stiftkontakte (klein) | 12 × 0,08–0,22mm² |
| Stiftkontakte (groß) | 17 × 0,20–0,56mm² |
| Kabelverschraubung 1 | 6,5–10mm Außendurchmesser |
| Kabelverschraubung 2 | 10,1–13mm Außendurchmesser |
| Packungsinhalt | 1 komplettes Kit |
| Herkunft | Slowakei |
| Status | Aktiv |
Das MOTION-CONNECT Programm von Siemens deckt das gesamte Kabel- und Steckverbinder-Ökosystem für Servoantriebs- und CNC-Installationen ab.
Die 6FX2003-Serie innerhalb von MOTION-CONNECT ist speziell die Familie der Signalsteckverbinder (Signalstecker) — Rundsteckverbinder für Signalkabel im Gegensatz zu Leistungssteckverbindern für Motorstromkabel (die zu separaten Serien gehören).
Die 17-polige Konfiguration des 6FX2003-0SA17 entspricht der Pin-Anzahl spezifischer Steckverbindertypen, die in Encoder-Feedback-, kombinierten Encoder/Bremse- und anderen Mehrsignal-Kabelanwendungen auf SINUMERIK- und SINAMICS-Servosystemen verwendet werden.
Die 17 Pole des 6FX2003-0SA17 nehmen die mehreren Signalleiter auf, die ein vollständiges Servo-Motor-Feedback-Kabel typischerweise transportiert: die A-, B- und N- (Referenz-) Kanalpaare für inkrementelles Encoder-Feedback (6 Drähte), die Encoder-Versorgung (+5V oder +15V und Masse — 2 Drähte), eine Nullvolt-Referenz, ein thermischer Sensor für den Übertemperaturschutz des Motors (2 Drähte) und Parkbremssignale (2 Drähte) — was schnell zu einer Anzahl für einen 17-poligen Steckverbinder ergibt.
Die genaue Pinbelegung hängt von der spezifischen Motor- und Antriebskombination ab und ist in der SINUMERIK/SINAMICS-Kabeldokumentation für jede Anwendung definiert.
Das 6FX2003-0SA17 Kit enthält Stiftkontakte in zwei Drahtquerschnittsbereichen, was eine praktische Notwendigkeit ist, da Servo-Signalkabel keine einheitlichen Leiterquerschnitte aufweisen:
0,08–0,22mm² Kontakte (12 Stück): Diese feinen Kontakte verarbeiten dünne Leiter — typischerweise die Signalpaare für Encoder A/B/N-Kanäle, serielle Encoder-Datenleitungen und thermische Sensorsignale. In einem geschirmten Twisted-Pair-Signalkabel liegen die einzelnen Leiterquerschnitte oft im Bereich von 0,08–0,14mm².
Die Verwendung von zu kleinen Kontakten mit größeren Leitern oder zu großen Kontakten mit kleinen Leitern führt zu unzuverlässigen Crimpverbindungen, die unter Vibration und thermischer Belastung in Werkzeugmaschinenumgebungen ausfallen.
0,20–0,56mm² Kontakte (17 Stück): Die größeren Kontakte nehmen schwerere Leiter auf — Encoder-Versorgungsleitungen (die 0,25–0,35mm² sein können, um den Versorgungsspannungsabfall über die Kabellänge zu begrenzen), Bremsversorgungsleitungen und andere Leiter, die kleine Ströme über längere Distanzen führen, wo ein etwas größerer Querschnitt die Zuverlässigkeit verbessert.
Die doppelte Kontaktversorgung ermöglicht es einem Kit, eine Reihe von Kabeltypen aus der MOTION-CONNECT Signal-Kabel-Familie zu bedienen, ohne dass separate Steckverbinder-Kits für unterschiedliche Drahtquerschnitte erforderlich sind.
Die Aufnahme von zwei Kabelzugentlastungen (Außendurchmesserbereiche von 6,5–10mm und 10,1–13mm) spiegelt die Vielfalt der MOTION-CONNECT Signalkabel in Bezug auf den Außendurchmesser wider:
Dünnere Signalkabel (nur Encoder-Feedback, ohne Brems- oder Thermoleiter) haben typischerweise Außendurchmesser im Bereich von 6,5–9mm — die kleinere Zugentlastung passt hier.
Kombinierte Kabel (Encoder + Bremse + Thermik in einer Hülle) und Kabel mit zusätzlichen Leitern oder stärkerer Abschirmung können 10–13mm Außendurchmesser erreichen — die größere Zugentlastung nimmt diese auf.
Da beide Zugentlastungen im Kit enthalten sind, wählt der Ingenieur zum Zeitpunkt der Montage die passende Verschraubung für das spezifische Kabel aus, anstatt ein separates Zubehörteil zu bestellen, bevor er mit der Reparatur beginnt.
F1: Ist der 6FX2003-0SA17 ein Feldkonfektionierungs-Kit oder ein fertiger Steckverbinder?
Es ist ein Feldkonfektionierungs-Kit — die Komponenten zur Montage eines Steckverbinders, nicht ein fertiger, einsatzbereiter Steckverbinder. Der Ingenieur verwendet das mitgelieferte Gehäuse, die Stiftkontakte und die Zugentlastung, um den Steckverbinder am Kabelende zu bauen.
Dies erfordert Crimpwerkzeuge, die für die spezifischen Stiftkontaktgrößen (0,08–0,22mm² und 0,20–0,56mm²) geeignet sind, Kenntnisse der Steckverbinder-Montage und Vertrautheit mit der spezifischen Pinbelegung für die Anwendung.
Für Ingenieure, die ihre Kabel regelmäßig selbst montieren, ist das Kit unkompliziert. Für gelegentliche Nutzung bietet der Katalog der Siemens-Vorkonfektionierten Kabel (6FX2- und 6FX5-Serie) fertige, getestete Alternativen.
F2: Welches Crimpwerkzeug wird für die Stiftkontakte in diesem Kit benötigt?
Die Siemens MOTION-CONNECT Dokumentation spezifiziert die geeigneten Crimpwerkzeuge für jede Kontaktgröße.
Für Kontakte im Bereich von 0,08–0,22mm² ist ein Präzisions-Crimpwerkzeug mit der richtigen Matrizengröße für die spezifische Kontaktgeometrie erforderlich — Standard-Allzweck-Crimpwerkzeuge sind für so kleine Kontakte in der Regel nicht geeignet.
Für die 0,20–0,56mm² Kontakte bearbeitet eine kompatible Matrize in einem Standard-Industrie-Crimpwerkzeug den größeren Bereich.
Die spezifischen Werkzeugkatalog-Nummern sind in der Siemens MOTION-CONNECT Kabelmontagedokumentation aufgeführt.
F3: Wo wird dieser 17-polige Steckverbinder verwendet — auf der Motorseite oder der Antriebsseite des Kabels?
Die Stiftkonfiguration mit Außengewinde des 6FX2003-0SA17 (Außengewinde, Stiftkontakte) entspricht typischerweise dem Steckverbinder, der mit der Buchsenverbindung am Motor oder am Antriebsverstärker verbunden wird — die spezifische Seite hängt vom Motor- und Antriebsmodell ab. Die SINUMERIK- und SINAMICS-Systemdokumentation liefert das passende Steckverbinder-Geschlecht und den Gewindetyp für jede Motor- und Antriebsschnittstelle.
Die 6FX2003-Serie als Ganzes deckt verschiedene Steckverbinderkonfigurationen ab; die Gewinde- und Stiftorientierung der -0SA17-Variante passt zu spezifischen Motor-Feedback-Schnittstellen.
Der passende Kabelsteckverbinder (mit Buchsenkontakten) gehört zur 6FX2003-Serie mit einer Buchsen-/Kupplungsbezeichnung.
F4: Kann dieser Steckverbinder mit Nicht-Siemens-Motoren und -Antrieben verwendet werden oder nur innerhalb des Siemens SINUMERIK/SINAMICS Ökosystems?
Das physische Format des Steckverbinders — ein 17-poliger Rundsteckverbinder mit einem spezifischen Gewindetyp — ist ein Standardformat für Industrie-Steckverbinder.
Wenn ein Nicht-Siemens-Motor oder -Antrieb die gleiche physische Steckverbinderschnittstelle verwendet (gleicher Gewindetyp, gleiche Polzahl, gleiches Kontaktlayout), ist der 6FX2003-0SA17 mechanisch kompatibel.
Die Pinbelegung für Nicht-Siemens-Geräte müsste jedoch aus der Dokumentation dieser Geräte ermittelt werden, und die Signalverträglichkeit (Spannungspegel, Signalarten) muss unabhängig geprüft werden.
Innerhalb des Siemens-Ökosystems sind die Steckverbinderschnittstellen und Pinbelegungen in der MOTION-CONNECT und SINUMERIK Systemdokumentation vollständig dokumentiert.
F5: Das Kit enthält 17 Stiftkontakte in einem Bereich und 12 in einem anderen — bedeutet das, dass nicht alle 17 Pole die gleiche Kontaktgröße verwenden?
Korrekt. Das 17-polige Gehäuse nimmt bis zu 17 Kontakte auf, aber eine spezifische Kabelanwendung kann je nach Leiterquerschnitt unterschiedliche Kontaktgrößen in verschiedenen Polen verwenden.
Das Kit liefert 12 Kontakte für feine Leiter (0,08–0,22mm²) und 17 Kontakte für mittlere Leiter (0,20–0,56mm²), was die Bestückung von Kontakten in einem typischen MOTION-CONNECT Signalkabel abdeckt, ohne dass der Ingenieur die Kontakte vorsortieren muss.
Bei jeder Montage wählt der Ingenieur die passende Kontaktgröße für jeden einzelnen Leiter aus und verwendet die kleinen Kontakte für Encoder-Signalpaare und die größeren Kontakte für Versorgungs- und Bremsleiter — der Inhalt des Kits ist so bemessen, dass beide Bedürfnisse in einer Packung abgedeckt werden.
