Siemens 6FX2003-0LU00 | MOTION-CONNECT Power Connector — Buchse, 6-polig, Größe 1, mit Schraubkappe

Teilenummer: 6FX2003-0LU00

Kreuzreferenz: 6FX20030LU00

Hersteller: Siemens AG (Deutschland)

Produkttyp: Power Connector — Buchseneinsatz für Servoantrieb-Motorkabel

Produktserie: MOTION-CONNECT

Antriebe mit Motoren verbinden

Der 6FX2003-0LU00 ist die 6-polige Power-Connector-Buchse der Größe 1 aus der MOTION-CONNECT-Reihe von Siemens — der Gegenstecker, der zum Anschluss des Stromkabels zwischen einem Servoantriebsverstärker und einem AC-Servomotor verwendet wird. Es handelt sich um eine Feldanschlusskomponente: Der Ingenieur montiert diesen Stecker auf das abgeschnittene Ende des Motorkabels und erstellt so den Stecker, der in die Stromanschlussbuchse des Motors gesteckt wird.

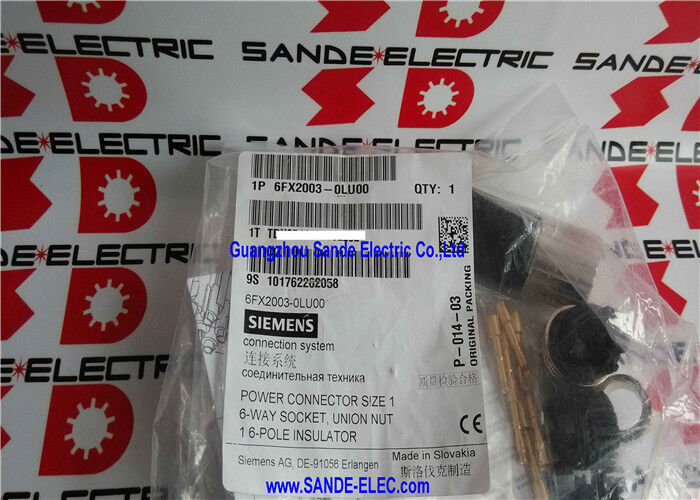

Der Lieferumfang bietet eine komplette Anschlusslösung in einem Teil: das 6-polige Isoliergehäuse, acht Buchsenkontakte für Leiter von 1–2,5 mm² und zwei Kabelzugentlastungsklemmen für Außendurchmesserbereiche von 7,5–12 mm und 9–15 mm. Die Schraubkappe rastet nach der Verdrahtung auf dem Isolator ein, dichtet die Baugruppe ab und sorgt für die Zugentlastungskraft.

In den SINUMERIK- und SINAMICS-Antriebssystemen von Siemens verwendet das MOTION-CONNECT-Stromkabelsystem standardisierte Steckverbinder für den modularen Kabelaufbau. Die Steckverbindergröße — Größe 1 — ist auf die Strombelastbarkeit des Kabels und die Motorleistungsklasse abgestimmt. Größe 1 deckt den unteren bis mittleren Leistungsbereich ab; Motoren mit höherer Leistung verwenden Steckverbinder der Größe 2 oder 3.

Schlüsselspezifikationen

FAQ

F1: Wie viele Leiter führt ein 6-poliger Motorstromstecker?

Der 6-polige Stecker führt die drei Motorphasenleiter (U, V, W), den Schutzleiter (PE) und die beiden Bremsleiter (falls der Motor eine elektromagnetische Bremse hat). Die acht Buchsenkontakte nehmen diese Anschlüsse auf, wobei ungenutzte Positionen bei Varianten mit oder ohne Bremse offen bleiben.

F2: Der Kabelanschlussbereich deckt Außendurchmesser von 7,5–12 mm und 9–15 mm ab. Welcher gilt für welches Kabel?

Die beiden Kabelanschlussöffnungen sind für zwei verschiedene Kabelaußendurchmesserbereiche in derselben Steckverbinderbaugruppe vorgesehen — eine Klemme nimmt das Motorkabel auf (typischerweise die Gesamtaußenmantel des Stromkabels, der je nach Kabeltyp variiert), und die andere nimmt eine andere Kabelvariante auf. Wählen Sie die Klemme, die dem Außendurchmesser des anzuschließenden Kabels entspricht.

F3: Kann der 6FX2003-0LU00 ohne Spezialwerkzeug montiert werden?

Ja. Die Schraubkontakte erfordern nur einen Standard-Schlitz- oder Kreuzschlitzschraubendreher und einen Abisolierer. Die Kabelaußenklemme verwendet eine Standard-Schraube. Es werden keine Crimpwerkzeuge benötigt. Die Montageanleitung von Siemens MOTION-CONNECT gibt die Abisolierlänge der Leiter und die Schraubendrehmomente für eine korrekte Anschluss an.

F4: Welche Siemens-Servomotorenserien sind mit dem Steckverbinder der Größe 1 kompatibel?

Der Steckverbinder der Größe 1 wird mit SINUMERIK- und SINAMICS-kompatiblen Servomotoren der unteren bis mittleren Leistungsklasse verwendet. Typische Motorbaureihen, die Größe 1 verwenden, sind 1FK7, 1FT7 und verwandte Baureihen im Leistungsbereich, der von 1–2,5 mm² Leitern bedient wird. Bestätigen Sie die Steckverbindergröße anhand der Anschlussbezeichnung des Motors oder der MOTION-CONNECT-Kabelbestelldokumentation für das spezifische Motormodell.

F5: Ist der 6FX2003-0LU00-Steckverbinder wiederverwendbar, wenn das Kabel neu angeschlossen wird?

Die Buchsenkontakte sind vom Schraubklemmtyp, so dass das Kabel entfernt und wieder eingesetzt werden kann. SIEMENS empfiehlt jedoch, die Kontakte zu ersetzen, wenn der Leiter überdreht wurde oder die Isolierung an der Abisolierstelle beschädigt ist. Das Isoliergehäuse ist wiederverwendbar, sofern es unbeschädigt ist. Bei kritischen Antriebsverbindungen ist der Austausch des gesamten Steckverbinderkits bei einer Neuverdrahtung die sicherste Methode.
