Signal-Siemens-SPS-Steckverbinder 12-polig 12-polige Isolierung 6FX2003-0SU12

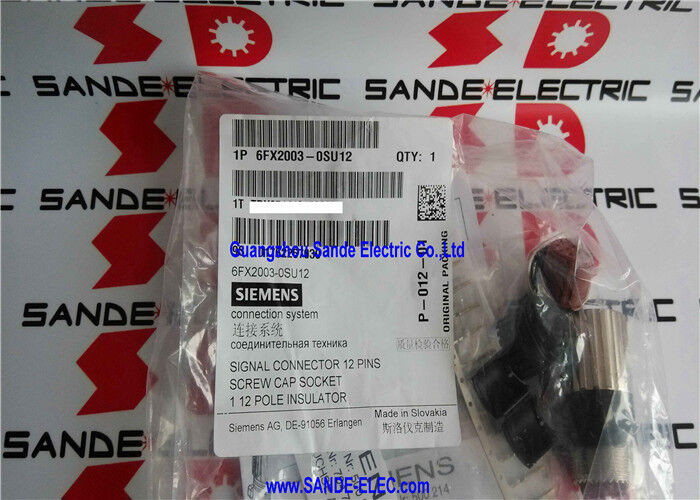

Siemens 6FX2003-0SU12 Signalsteckverbinder

Übersicht

Der 6FX2003-0SU12 ist ein 12-poliger Signalsteckverbinder, der als Überwurfmutter-Buchsen geliefert wird. Die Siemens-Produktdaten identifizieren ihn mit 1 x 12-poliger Isolator, 12 Kontakte für Leiter von 0,08–0,22 mm², 12 Kontakte für Leiter von 0,20–0,56 mm² und 2 Kabelverschraubungen für Kabeldurchmesser von 6,5 bis 10 mm und 10,1 bis 13 mm, verpackt als 1 Einheit.

Dies macht ihn zu einer Steckverbinderbaugruppe für die Signalverkabelung und nicht zu einer aktiven elektronischen Komponente.

Diese Art von Steckverbinder ist überall dort relevant, wo die ursprüngliche Signalverkabelungsstruktur erhalten bleiben muss.

In Bewegungs- und Steuerungssystemen ist der Steckverbinder oft der Punkt, an dem Leitergröße, Kabeldurchmesser und wartungsfreundliche Montage exakt mit der Originalhardware übereinstimmen müssen. Die Verwendung des richtigen Steckverbinder-Sets hilft, die vorgesehene Kabelpassform und Anschlusskompatibilität beizubehalten, ohne das Signalformat zu verändern.

Technische Daten

Anwendungswert

Dieser Steckverbinder passt für Signalverkabelungsbaugruppen, Ersatz von Motion-Control-Kabelbäumen, Arbeiten an Encoder- oder Feedback-bezogenen Kabeln und allgemeine Wartung von Siemens-Steuerkabeln, wo die ursprüngliche Steckverbinderfamilie beibehalten werden muss. Da die Verpackung sowohl Kontaktgrößen-Gruppen als auch Kabelverschraubungsbereiche enthält, unterstützt sie den praktischen Kabelaufbau, ohne nicht passende Steckverbinderteile zu mischen.

Bei Wartungsarbeiten ist eine exakte Steckverbinderübereinstimmung wichtig, da eine Kabelbaugruppe mechanisch und elektrisch passen muss. Die Polzahl allein reicht nicht aus: Leitergröße und Kabeldurchmesserbereiche müssen auch mit dem zu terminierenden Kabel übereinstimmen.

Dieses Steckverbinder-Set erfüllt diese Anforderungen direkt mit dem Lieferumfang.

Auswahlhinweise

Die wichtigsten Punkte sind die 12-polige Anordnung, die Buchsen-Überwurfmutter-Konfiguration, die zwei Drahtgrößenbereiche und die zwei unterstützten Kabeldurchmesserbereiche.

Diese Details entscheiden darüber, ob der Steckverbinder korrekt auf das vorhandene Kabel montiert werden kann und ob er mit der ursprünglichen Anschlussstruktur übereinstimmt.

FAQ

F1: Was genau ist 6FX2003-0SU12?
Es ist eine 12-poliges Siemens-Signalsteckverbinder-Set im Überwurfmutter-Buchsen-Stil.

Siemens listet es mit einem Isolator, zwei Kontaktgrößen-Gruppen und zwei Kabelverschraubungsbereichen, sodass es für die Kabelendmontage oder den Steckverbinderersatz und nicht nur als lose Gehäuse gedacht ist.

F2: Ist dies ein aktives Modul oder nur eine Steckverbinderbaugruppe?
Es ist eine Steckverbinderbaugruppe, kein aktives Modul. Die veröffentlichte Produktbeschreibung umfasst das Buchsengehäuse, den Isolator, die Kontakte und die Kabelverschraubungen.

Es fungiert nicht von sich aus als SPS-Modul, Sensorinterface oder Antriebselektronikkomponente.

F3: Warum sind zwei Kontaktgrößen-Gruppen enthalten?
Da der Steckverbinder zwei Leiterquerschnittsbereiche unterstützt: 0,08–0,22 mm² und 0,20–0,56 mm².

Dies ist wichtig bei der Kabelmontage, da der Kontakt zur richtigen Crimpung und stabilen Langzeitverbindungsqualität zur Drahtgröße passen muss.

F4: Warum sind die Kabelverschraubungsbereiche wichtig?
Die Kabelverschraubungen definieren, welche Kabelaußendurchmesser der Steckverbinder korrekt klemmen kann.

Siemens listet 6,5 bis 10 mm und 10,1 bis 13 mm-Bereiche, was dazu beiträgt, dass das Kabel sicher gehalten wird und die Terminierung nach der Montage mechanisch stabil ist.

F5: Was sollte vor der Bestellung überprüft werden?
Überprüfen Sie den installierten Steckercode, bestätigen Sie, dass das System einen 12-poligen Buchsen-Steckverbinder benötigt, verifizieren Sie den Drahtquerschnitt und stellen Sie sicher, dass der Kabeldurchmesser in einen der aufgeführten Anschlussbereiche fällt.

Dies sind die wichtigsten Punkte für eine korrekte Montagepassform.
