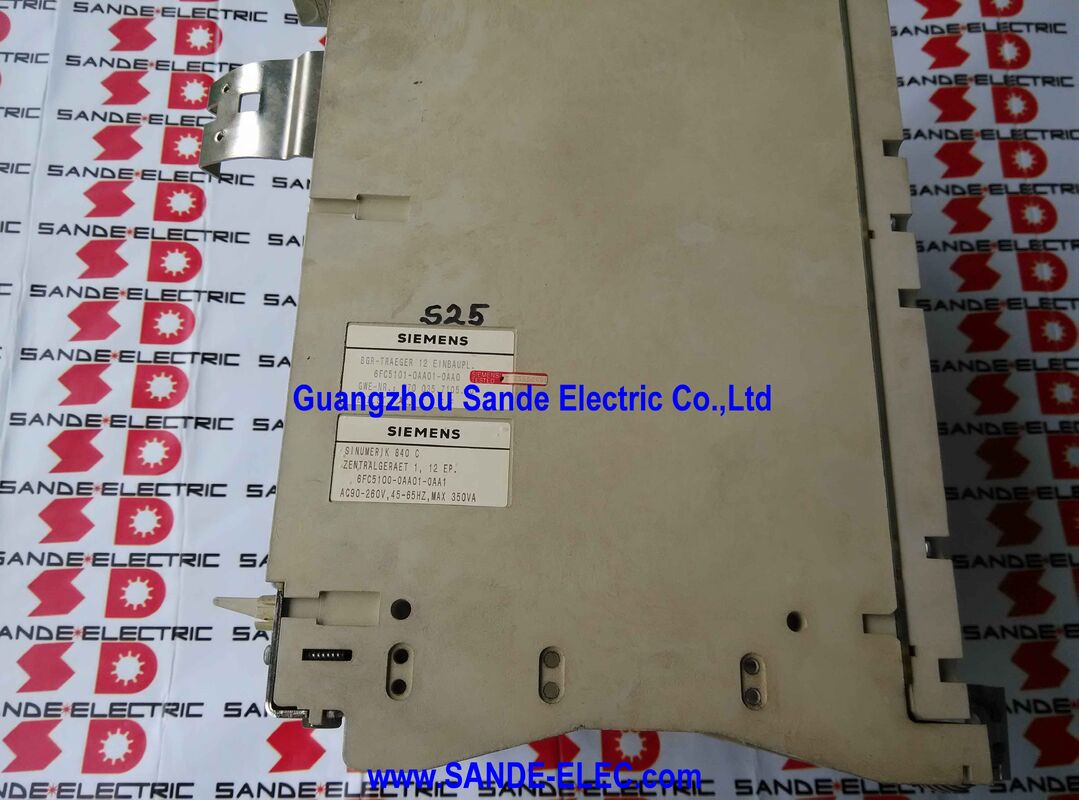

Die Siemens 6FC5101-0AA01-0AA0 ist der SINUMERIK 840C Zentralcontroller 1 — das 12-Slot-Rack-Chassis, das das physische Rückgrat des SINUMERIK 840C CNC-Steuerungssystems bildet.
Die 840C war die Flaggschiff-CNC-Steuerungsplattform von Siemens von den frühen 1990er bis in die 2000er Jahre, besetzte das obere Ende des Siemens CNC-Sortiments und fand breite Anwendung in Hochleistungs-Bearbeitungszentren, flexiblen Fertigungszellen, Mehrachsen-Dreh-/Fräszentren und anderen anspruchsvollen CNC-Anwendungen.
Tausende von 840C-ausgestatteten Maschinen sind weltweit noch in produktivem Einsatz, und die Wartung dieser Systeme erfordert Zugang zu jeder Hardware-Ebene — einschließlich des Rack-Chassis selbst.
Die Bezeichnung "unbestückt" ist bedeutsam: Der 6FC5101-0AA01-0AA0 ist die reine Rack-Struktur — das Aluminium- und Stahlchassis mit Backplane-Bus, Slot-Führungen, Frontpanel-Anschlüssen und Montagematerial — ohne die Modulkarten, die die 840C funktionsfähig machen.
Die Stromversorgung, der NC-Prozessor, die CSB, die SPS-CPU, die Schnittstellenmodule und die Achskarten werden alle in dieses Chassis eingebaut, aber separat bestellt und verwaltet.
Das eng verwandte Modell 6FC5100-0AA01-0AA1 (beachten Sie den leichten Unterschied in der Teilenummer) ist das äquivalente Rack, das mit Stromversorgung, CSB und SPS-CPU 135WD bereits installiert geliefert wird.
In praktischer Hinsicht dient das unbestückte Rack einem spezifischen Bedarf: Wenn das Chassis eines 840C Zentralcontrollers 1 physische Schäden erlitten hat — beschädigte Backplane-Anschlüsse, gerissene Rack-Struktur, korrodierte Kartenführungen —, die installierten Module aber noch funktionsfähig sind, ermöglicht das unbestückte Rack dem Wartungstechniker, die funktionierenden Module vom beschädigten Chassis in das neue Rack zu übertragen und das System wiederherzustellen, ohne teure Modulkarten ersetzen zu müssen.
| Parameter | Wert |
|---|---|
| Slot-Anzahl | 12 |
| Modulinhalt | Unbestückt (nur Chassis) |
| Kompatible CNC | SINUMERIK 840C / 840CE |
| Controller-Position | Zentralcontroller 1 |
| Status | Abgekündigt |
Die SINUMERIK 840C ist ein modulares CNC-Steuerungssystem, das um ein oder mehrere Zentralcontroller-Racks organisiert ist. In einer vollständigen 840C-Installation ist der Zentralcontroller 1 (dieses Rack) das primäre Rack, das die kritischen Systemplatinen beherbergt:
Stromversorgung (PS): Wandelt den AC-Netzeingang in die geregelten Spannungen um, die von allen installierten Platinen benötigt werden — typischerweise +5V, ±15V und +24V für die verschiedenen Logik- und Analogschaltungen. Installiert in der äußersten linken Slot-Position.
CSB (Central Services Board): Bietet das Systembus-Management, die Taktverteilung und die Kommunikationsinfrastruktur zwischen den Platinen für das Rack.
Die CSB ist die Platine, die die Backplane zu einer funktionalen Kommunikationsinfrastruktur macht und nicht nur zu einer passiven Steckverbinderanordnung.
SPS-CPU (135WD oder ähnlich): Der integrierte SIMATIC S5-135WD SPS-Prozessor, der die Hilfssteuerungslogik der Maschine ausführt — Verwaltung des Werkzeugwechslers, des Kühlsystems, der Sicherheitsverriegelungsüberwachung und aller binären Maschinenfunktionen, die der NC-Prozessor (Numerische Steuerung) an die SPS delegiert.
NC-Prozessorplatinen: Die numerischen Steuerungs-Prozessorkarten, die die Interpolationsberechnungen, die Achspositionsregelungsalgorithmen und die Teileprogramminterpretation ausführen.
Die spezifische NC-Prozessorkonfiguration hängt von der Anzahl der für die Maschine konfigurierten Achsen und Kanäle ab.
Schnittstellenplatinen: E/A-Platinen, Encoder-Schnittstellenplatinen, Messkreisplatinen und andere anwendungsspezifische Platinen, die die restlichen Slots belegen.
Die 12-Slot-Kapazität des Zentralcontrollers 1 ermöglicht eine typische SINUMERIK 840C-Installation mit hoher Achsenanzahl.
Maschinen, die mehr als 12 Slots benötigen, verwenden zusätzliche Zentralcontroller-Racks (Controller 2, Controller 3), die über Rack-zu-Rack-Busverbindungen mit dem primären Rack kaskadiert werden.
Die SINUMERIK 840C und 840CE teilen sich die gleiche Hardware-Plattform, einschließlich dieses Rack-Chassis, unterscheiden sich jedoch in ihren Spindel- und Antriebssystemfähigkeiten:
Die 840C ist die Standardkonfiguration — konzipiert für den Einsatz mit SIMODRIVE 611 Servo- und Spindelantrieben über die Standard-SINUMERIK 840C-Schnittstellenarchitektur.
Die 840CE (Enhanced) erweitert die 840C um zusätzliche Funktionalität — Unterstützung für SIMODRIVE 611 mit erweiterten Schnittstellen, erweiterte Spindelsteuerungsfunktionen und optionale zusätzliche Achskanäle für komplexere Maschinenkonfigurationen.
Die Bezeichnung "CE" wurde für bestimmte export-spezifische und erweiterte Funktionsvarianten verwendet.
Beide Systeme verwenden das gleiche mechanische Rack-Chassis, die gleiche Backplane und den gleichen grundlegenden Modulsatz.
Die Hardware-Differenzierung liegt in der spezifischen Modulkonfiguration — die Software und Konfiguration im NC-Prozessor und den SPS-Platinen bestimmt, ob das System als 840C oder 840CE arbeitet.
Während die elektronischen Module im Inneren eines 840C Zentralcontrollers die am häufigsten zu reparierenden oder zu ersetzenden Teile sind, kann das Rack-Chassis selbst unter bestimmten Umständen ersetzt werden müssen:
Beschädigung der Backplane-Anschlüsse: Die Goldkontakt-Busanschlüsse auf der Backplane nehmen Modulkarten über viele Wartungszyklen auf und geben sie wieder frei.
In Umgebungen mit häufiger Wartung oder nachdem eine Karte mit Gewalt in einen falsch ausgerichteten Slot gesteckt wurde, können die Backplane-Anschlüsse beschädigt werden. Sobald die Backplane-Anschlüsse beschädigt sind, ist die elektrische Zuverlässigkeit des gesamten Racks beeinträchtigt — der Austausch des Chassis ist die richtige Lösung.
Korrosions- oder Verschmutzungsschäden am Rack: In Werkstätten, in denen der CNC-Schrank schlecht gegen Kühlmitteldämpfe, Metallspäne oder Reinigungsflüssigkeiten abgedichtet war, kann die Rack-Chassis-Struktur bis zu dem Punkt korrodieren, an dem die Modul-Slots keine sichere mechanische Befestigung mehr bieten.
Ein korrodiertes Chassis, das es Modulkarten ermöglicht, sich während Vibrationen zu verschieben, verursacht intermittierende Kontaktfehler, die extrem schwer zu diagnostizieren sind.
Physischer Aufprall: Schrankunfälle, Transportschäden oder unsachgemäße Handhabung können die Slot-Führungen des Racks physisch verbiegen oder brechen, wodurch Module nicht richtig sitzen können.
In all diesen Fällen bietet das unbestückte 6FC5101-0AA01-0AA0 Chassis den strukturellen Ersatz, während die Investition in die installierten Modulkarten erhalten bleibt.
F1: Was ist der Unterschied zwischen dem 6FC5101-0AA01-0AA0 und dem 6FC5100-0AA01-0AA1?
Der 6FC5100-0AA01-0AA1 (leicht unterschiedlicher Basis-Teilenummern-Präfix: -5100 vs. -5101) ist der voll ausgestattete Zentralcontroller 1, der mit installierter Stromversorgung, CSB und SPS-CPU 135WD geliefert wird. Der 6FC5101-0AA01-0AA0 ist nur das unbestückte Chassis — er wird ohne installierte Module geliefert.
Die unbestückte Version ist geeignet, wenn funktionierende Module von einem beschädigten Chassis übertragen werden. Beim Wiederaufbau oder der Konfiguration eines 840C-Systems von Grund auf sind die ausgestattete Version oder separat beschaffte Module erforderlich.
F2: Können Module von einem SINUMERIK 840C Controller 2 oder Controller 3 Rack in dieses Controller 1 Chassis eingebaut werden?
Der physische Backplane-Anschluss und die Slot-Abmessungen sind über die 840C Zentralcontroller-Rack-Familie hinweg konsistent — Platinen, die für Controller 2 oder Controller 3 Slots entwickelt wurden, passen physisch in Controller 1 Slots.
Die logische Position bestimmter Platinen (insbesondere der PS-Stromversorgung, der CSB und der Platinen, die spezifische reservierte Slot-Positionen belegen) ist jedoch in der SINUMERIK 840C Hardware-Konfiguration definiert, und das Mischen von Platinen über Controller-Rack-Positionen hinweg erfordert sorgfältige Abgleiche mit dem 840C-Planungshandbuch, um Platinen-Adresseneinstellungen, Jumper-Konfigurationen und Backplane-Slot-Zuweisungen zu überprüfen.
F3: Was ist die Slot-Anzahl-Beschränkung und was passiert, wenn eine 840C-Konfiguration mehr als 12 Slots benötigt?
Das Controller 1 Rack bietet 12 Modul-Slots. Wenn eine spezifische Maschinenkonfiguration — hohe Achsenanzahl, mehrere Kanäle, umfangreiche E/A — mehr als 12 Slot-Positionen erfordert, wird das 840C-System durch Hinzufügen von Controller 2 (6FC5101-0AB02-0AA0 mit 18 Slots + 3 AT-Slots) und bei Bedarf Controller 3 Racks erweitert, die über die Rack-zu-Rack-Bus-Schnittstelle mit Controller 1 verbunden sind.
Das Planungshandbuch für die spezifische 840C-Konfiguration gibt an, welche Platinen in Controller 1 sein müssen und welche über zusätzliche Racks verteilt werden können.
F4: Wird die SINUMERIK 840C noch von Siemens unterstützt und wie ist die Ersatzteilsituation?
Die SINUMERIK 840C Plattform wurde von Siemens seit vielen Jahren abgekündigt, aber Siemens bietet sogenannte "Industry Services" für Legacy-Plattformen — Ersatzteilverfügbarkeit und Reparaturservices für definierte Zeiträume.
Für Endanwender, die 840C-Maschinen betreiben, sind die primären Ersatzteilkanäle die eigene Ersatzteillogistik von Siemens (für Komponenten, die noch auf Lager sind), spezialisierte SINUMERIK-Reparaturservices, die überholte 840C-Module lagern, und der industrielle Gebrauchtmarkt.
Das Rack-Chassis selbst — als mechanische und nicht als elektronische Komponente — ist auf dem Gebrauchtmarkt im Vergleich zu den Modulkarten relativ gut verfügbar.
F5: Was ist der Nachfolger der SINUMERIK 840C und kann ein Upgrade durchgeführt werden, während die Motoren und Antriebe der 840C wiederverwendet werden?
Der von Siemens designierte Nachfolger der SINUMERIK 840C ist die SINUMERIK 840D sl (Solution Line) und neuerdings die SINUMERIK ONE Plattform.
Eine Migration von 840C auf 840D sl ersetzt in der Regel die CNC-Steuerelektronik vollständig — das Zentralcontroller-Rack und alle seine Platinen werden durch 840D sl Hardware ersetzt —, während die SIMODRIVE 611 Servo- und Spindelantriebe oft mit entsprechenden Antriebssoftware-Updates beibehalten werden können.
Motor- und Encodersysteme sind im Allgemeinen kompatibel. Die mechanische Struktur der Maschine, die Achsgeometrie und die Wartung von Feldkabeln und Anschlüssen können bei einer gut geplanten Migration erhalten bleiben, was den Austausch der Elektronik ohne einen vollständigen Maschinenumbau ermöglicht.
