| Herkunftsort | Deutschland |
| Markenname | SIMENS |
| Zertifizierung | CE RoHS |
| Modellnummer | 6ES7392-1AM00-0AA0 |

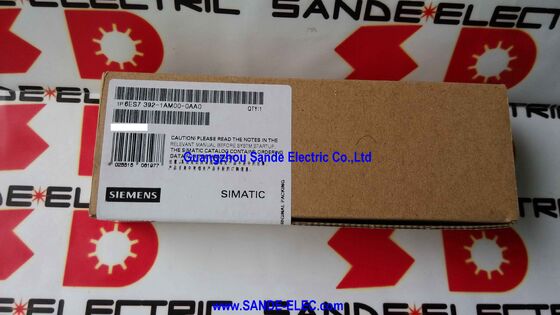

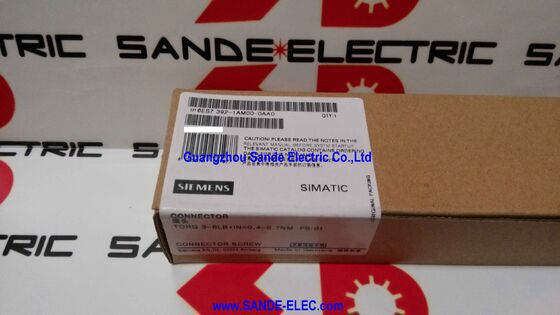

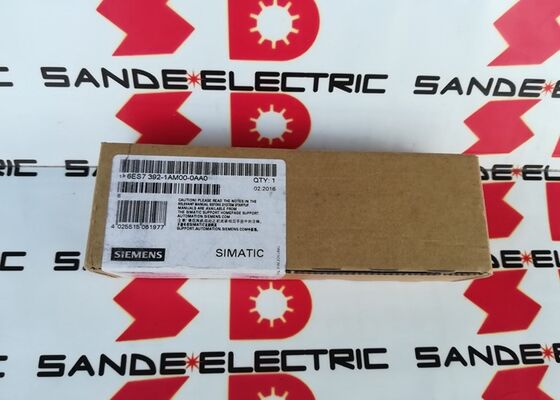

Der Siemens 6ES7392-1AM00-0AA0 ist der 40-polige Frontsteckverbinder für SIMATIC S7-300 Signalmodule — die Verdrahtungskomponente, die die Prozesssignale der S7-300 vom Feld in das SPS-System überbrückt.
In der S7-300-Architektur sind Signalmodule (die E/A-Karten, die Sensorzustände lesen und Aktoren steuern) als zweiteilige Baugruppen konzipiert: Das Signalmodul selbst verbleibt im Schaltschrank auf der Tragschiene, und der Frontsteckverbinder — dieses Teil — nimmt die gesamte Feldverdrahtung auf.
Der Frontsteckverbinder kann mit intakter Verdrahtung entfernt werden, und ein neues oder repariertes Signalmodul kann an seiner Stelle installiert werden.
Der Frontsteckverbinder und seine Verdrahtung werden dann ohne Neuverdrahtung wieder in das neue Modul eingesteckt.
Diese Trennung zwischen Modul und Verdrahtungssteckverbinder ist eines der Konstruktionsmerkmale der S7-300, das die Maschinenstillstandszeiten wirklich reduziert. Ohne diese Trennung würde der Austausch eines ausgefallenen Digitalausgangsmoduls bedeuten, vierzig einzelne Feldkabel von den Klemmen des ausgefallenen Moduls zu identifizieren und zu entfernen, das neue Modul zu installieren und jedes Kabel wieder an die richtige Klemmenposition anzuschließen. Mit dem abnehmbaren Frontsteckverbinder dauert der Austausch nur wenige Minuten: Frontsteckverbinder abnehmen, Modul tauschen, Frontsteckverbinder wieder einstecken.
Die 40-polige Version (dieses Teil) wird mit S7-300 Modulen verwendet, die 40 E/A-Punkte oder 40 Klemmenpositionen haben.
Standard 32-Kanal-Digitalmodule und viele Analogmodule verwenden den 40-poligen Steckverbinder. Die 20-polige Version (Serie 6ES7392-1AJ00-0AA0) wird mit kleineren 16-Kanal-Modulen verwendet.
| Parameter | Wert |
|---|---|
| Pole | 40 |
| Anschluss | Schraubkontakte |
| Leiterquerschnittsbereich | AWG 19–24 |
| Anzugsdrehmoment | 0,4–0,7 Nm |
| Abisolierlänge | 6mm |
| Abmessungen (H×B×T) | 125×21,6×40,9mm |
| Betriebstemperatur | 0–60°C |
| Status | Auslauf ab Okt 2023 |
Die Schraubkontakt-Anschlussmethode, die im 6ES7392-1AM00-0AA0 verwendet wird, ist der etablierte Standard für die industrielle SPS-Verdrahtung, bei der Langzeitzuverlässigkeit und einfache Wartung Vorrang vor der Anschlussgeschwindigkeit haben.
Jede der 40 Klemmenpositionen nimmt einen in die Klemmenbohrung eingeführten Draht auf, mit einer festen Schraube, die den Draht klemmt, wenn sie mit dem angegebenen Drehmoment von 0,4–0,7 Nm angezogen wird.
Schraubkontakte verarbeiten den Drahtquerschnittsbereich von AWG 19–24 (ca. 0,14 mm² bis 0,75 mm²), der die typischen Signalkabel abdeckt, die in der industriellen Steuerverdrahtung verwendet werden: 0,5 mm² eindrädrig für kurze Schaltschrankverdrahtungen, 0,75 mm² mehrdrähtig für längere Sensor-Kabelwege und 0,25 mm² für kompakte Verdrahtung in platzbeschränkten Schaltschränken.
Aderendhülsen werden für mehrdrähtige Litzen empfohlen, um ein Aufspreizen der Litzen unter der Schraube zu verhindern, was besonders wichtig für feindrähtige flexible Kabel ist.
Der alternative Anschlusstyp — Federkraft-Steckkontakte (verwendet in der Federsteckverbinder-Variante 6ES7392-1BM01-0AA0) — bietet eine schnellere Verdrahtungsgeschwindigkeit ohne Drehmomentschlüssel, aber der Schraubtyp wird in Anwendungen bevorzugt, bei denen ein periodisches Entfernen und Wiedereinstecken des Steckverbinders erwartet wird, da Federkontakte nach vielen Einsteckzyklen ihre Vorspannung verlieren können. Für die überwiegende Mehrheit der S7-300-Installationen, bei denen der Steckverbinder einmal verdrahtet und an Ort und Stelle bleibt, sind beide Anschlusstypen gleichermaßen zuverlässig.
Der S7-300 Frontsteckverbinder verfügt über ein Feldcodierungssystem: kleine farbige Codierschlüssel, die in den Steckverbinderkörper und das entsprechende Modulgehäuse eingesetzt werden können. Sobald ein Steckverbinder für einen bestimmten Modultyp codiert ist, kann er nur in ein Modul mit dem passenden Code — oder in ein uncodiertes Modul — eingesteckt werden.
Dies verhindert die versehentliche Wiedereinbringung eines für (z. B.) ein 24V-Digital-Eingangsmodul verdrahteten Steckverbinders in ein 24V-Digital-Ausgangsmodul während der Wartung, was Feldaktuatorspannungen mit potenziell schädlichen Folgen mit den Eingangsklemmenkreisen verbinden würde.
Die Codierung wird vom Inbetriebnahmeingenieur vorgenommen: Nach dem erstmaligen Einbau des Steckverbinders in das richtige Modul wird der Codierschlüssel gesetzt.
Wenn der Steckverbinder später zur Modulwartung entfernt wird, stellt der Code auf dem Steckverbinder sicher, dass er nur wieder in den richtigen Modultyp eingesteckt werden kann.
Der Wartungsvorteil des abnehmbaren Frontsteckverbinders wird in einer Produktionsumgebung greifbar, wenn ein Signalmodul ausfällt. Betrachten Sie ein 32-Kanal-Digital-Eingangsmodul in einer Verpackungsmaschine, das die Zustände von 28 Näherungssensoren über die Mechanik der Maschine liest.
Wenn dieses Modul einen internen Fehler entwickelt, muss das ausgefallene Modul ersetzt werden.
Ohne den abnehmbaren Steckverbinder umfasst das Wartungsverfahren: Herunterfahren der Station (oder Verwendung von Hot-Swap-Verfahren, falls unterstützt), Identifizierung von 28 einzelnen Sensorkabeln plus Stromversorgungskabeln an 32 Klemmen, Notieren (oder erneutes Lesen) der Klemmenposition jedes Kabels, Trennen aller Kabel, Installation des neuen Moduls und erneutes Anschließen aller Kabel an ihre richtigen Positionen — typischerweise 45 Minuten bis eine Stunde sorgfältiger Arbeit, länger, wenn die Kabelbeschriftung unklar ist.
Mit dem abnehmbaren Frontsteckverbinder ist das Verfahren: Station herunterfahren, Steckverbinder-Entriegelung drücken, Steckverbinder abziehen (Kabel bleiben angeschlossen), neues Modul installieren, Steckverbinder wieder einrasten.
Verstrichene Zeit: typischerweise unter fünf Minuten. Die Maschine kehrt zur Produktion zurück; die Verdrahtung bleibt unberührt und frei von Neuverdrahtungsfehlern.
F1: Wie unterscheidet sich der 40-polige Frontsteckverbinder von der 20-poligen Version und welche S7-300 Module verwenden welche?
Der 40-polige Steckverbinder (dieses Teil, 6ES7392-1AM00-0AA0) wird mit S7-300 Modulen verwendet, die 40 Klemmenpositionen haben — typischerweise 32-Kanal-Digital-Ein- oder Ausgangsmodule (SM321/SM322/SM323) und die meisten Analog-Ein- und Ausgangsmodule (SM331/SM332).
Der 20-polige Steckverbinder (Serie 6ES7392-1AJ00-0AA0) wird mit kleineren Modulen verwendet, die 20 Klemmenpositionen haben — typischerweise 16-Kanal-Digitalmodule.
Der für jedes S7-300 Modul erforderliche Frontsteckverbinder-Typ ist im Datenblatt des Moduls und im Handbuch SIMATIC S7-300 Modulspezifikationen angegeben.
F2: Kann der Frontsteckverbinder beim Austausch eines ausgefallenen S7-300 Moduls wiederverwendet werden?
Ja — das ist der Hauptzweck des abnehmbaren Frontsteckverbinder-Designs. Der Steckverbinder mit all seiner Feldverdrahtung kann vom ausgefallenen Modul abgezogen und in das Ersatzmodul wieder eingesteckt werden, ohne die Feldverdrahtung zu stören.
Die Kontakte im Steckverbinder sind für wiederholte Ein- und Aussteckzyklen ausgelegt. Es ist gute Praxis, die Kontaktflächen sowohl des Steckverbinders als auch der Gegenstelle des Moduls vor der Wiedereinbringung zu inspizieren und zu überprüfen, ob die Codierung (falls vorhanden) noch intakt und korrekt übereinstimmt.
F3: Was ist der maximale Drahtquerschnitt, den der Frontsteckverbinder aufnehmen kann, und sind Aderendhülsen erforderlich?
Der 6ES7392-1AM00-0AA0 nimmt Leiter im Bereich AWG 19–24 auf, ca. 0,14 mm² bis 0,75 mm². Für massive (eindrähtige) Drähte ist eine direkte Terminierung ohne Aderendhülsen in diesem Bereich akzeptabel.
Für mehrdrähtige Litzen empfiehlt Siemens die Verwendung von Aderendhülsen, um ein Aufspreizen der Litzen unter dem Schraubkontakt zu verhindern — dies erhält den zuverlässigen Kontakt über die Zeit und reduziert das Risiko von Kurzschlüssen zwischen den Klemmen durch abstehende Drahtlitzen. Die abisolierte Drahtlänge für die Einführung beträgt 6 mm.
F4: Das Produkt ist seit Oktober 2023 im Auslauf. Wie lange wird es noch verfügbar sein und was ist die Alternative für neue Projekte?
Auslauf (PM400) bedeutet in der Regel, dass Siemens das Produkt für einen Übergangszeitraum — oft ein bis zwei Jahre — aus dem bestehenden Produktionsbestand weiterliefert, bevor es direkt von Siemens nicht mehr erhältlich ist. Danach wird die Versorgung über den industriellen Gebrauchtmarkt und den Distributionskanal fortgesetzt.
Der breitere Kontext ist, dass die S7-300 Plattform selbst zugunsten der S7-1500 ausläuft.
Für neue Steuerungsdesigns empfiehlt Siemens die S7-1500 mit ihrer eigenen Frontsteckverbinder-Reihe. Für bestehende S7-300 Installationen, die Ersatz-Frontsteckverbinder benötigen, sollte der 6ES7392-1AM00-0AA0 bezogen werden, solange er von aktuellen Händlern erhältlich ist.
F5: Kann der Frontsteckverbinder bei im Schaltschrank auf der Tragschiene montiertem Modul verdrahtet werden, oder muss er zuerst entfernt werden?
Der S7-300 Frontsteckverbinder kann in beiden Konfigurationen verdrahtet werden — am Modul auf der Schiene befestigt (In-situ-Verdrahtung) oder vom Modul entfernt und auf der Werkbank verdrahtet.
Die Verdrahtung im Schaltschrank ist oft bequemer während der Erstinstallation, da der Steckverbinder in einer "Verdrahtungsposition" teilweise in das Modul eingesteckt werden kann, die ihn an Ort und Stelle hält, während die Klemmen zugänglich bleiben.
Nach Abschluss der Verdrahtung wird der Steckverbinder vollständig eingesteckt und verriegelt. Die Verdrahtung auf der Werkbank ist eine Option, wenn der Platz im Schaltschrank begrenzt ist oder wenn mehrere Steckverbinder im Voraus verdrahtet werden, bevor die Module montiert werden.
