| Herkunftsort | Frankreich |
| Markenname | SIMENS |
| Zertifizierung | CE ROHS |

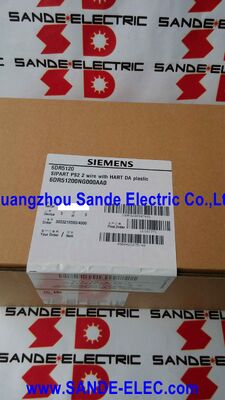

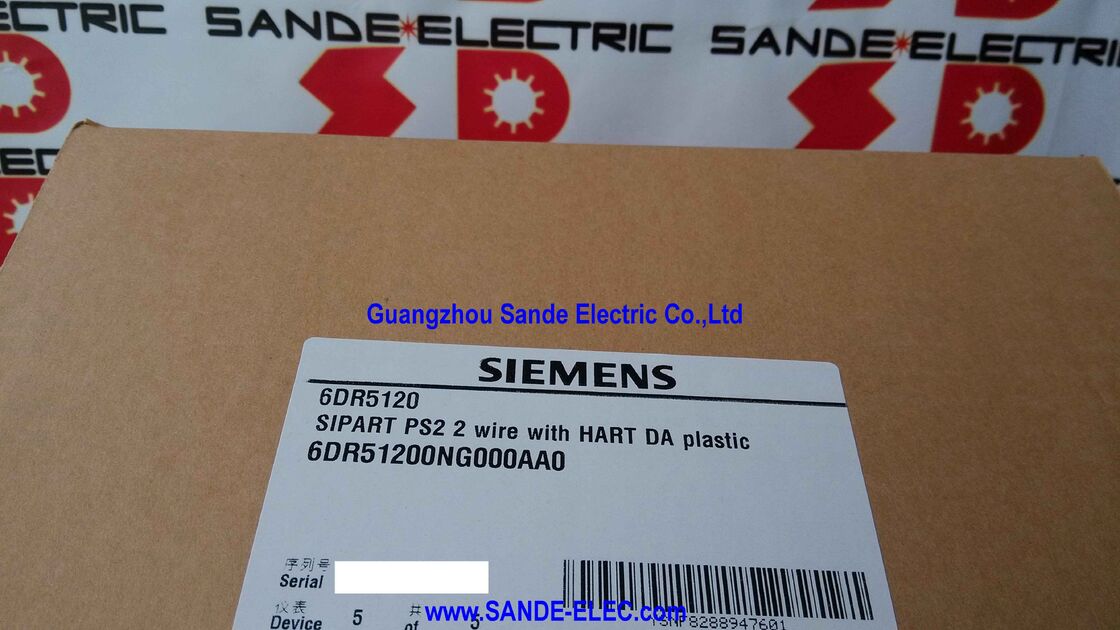

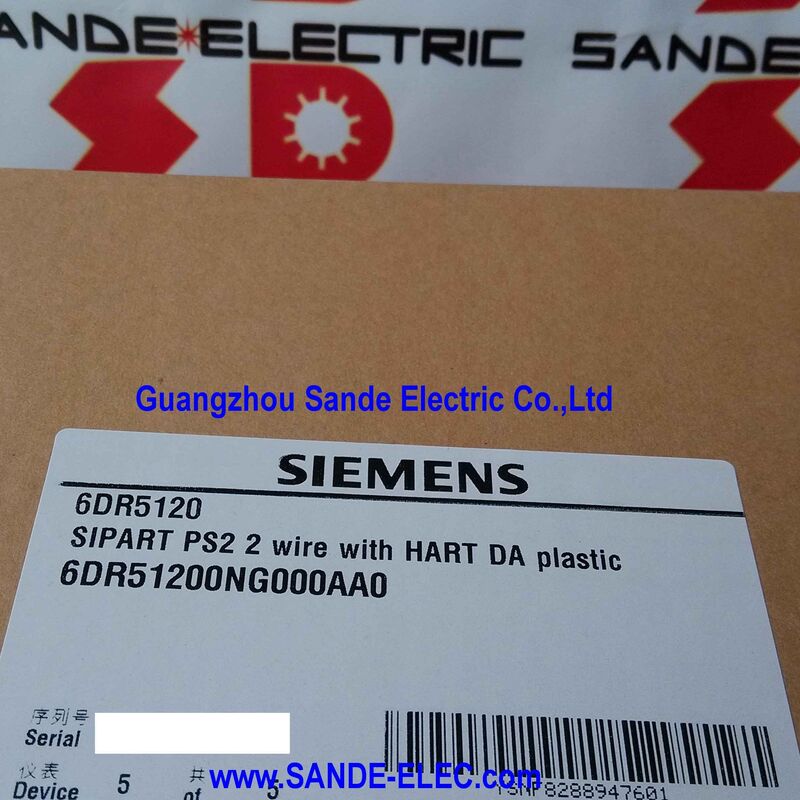

| Modellnummer | 6DR5120-0NG00-0AA0 |
DieDies ist der Fall, wenn die Anwendungsbedingungen für die Anwendungsbereiche 1 und 2 nicht eingehalten werden.ist der intelligente elektropneumatische Positionierer SIPART PS2, der für doppelt wirkende pneumatische Aktoren mit HART-Digitalkommunikation über eine Standard-Zwei-Draht-Schleife von 4 ‰ 20 mA konfiguriert ist.
It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators), und wenn die digitale Kommunikation mit einem Handheld-Kommunikator oder einem Asset-Management-System eine Standardanforderung für den Standort ist.
Die SIPART PS2-Serie ist seit Jahrzehnten ein fester Bestandteil von Verarbeitungsanlagen, die wegen ihrer Kombination von hoher Positionierungsgenauigkeit,eine Selbstkalibrierungsroutine, die den Positionierer ohne manuelle Spannweite oder Nullregelung an den Aktor anpasst, und ein umfangreiches Diagnostikpaket, das den Zustand von Ventil und Aktor im Laufe der Zeit verfolgt.
Die spezifische Variante in dieser Bauteilnummer Polykarbonatgehäuse, elektrischer Anschluss M20×1.5, pneumatischer Anschluss G 1/4festsetzbare Gleitkupplung ist die europäische Standard-Drehkonfiguration für Anlagen in nichtgefährlichen Bereichen.
Die fixierbare Gleitkupplung an der Rückkopplungswelle ist ein praktisches Detail, das die Montage und Wartung beeinflusst.
Die Rückkopplungswelle überträgt die Aktorenposition an das interne Potentiometer des Positionierers.
The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.
Die "feste" Eigenschaft ermöglicht es, die Kupplung in Position zu sperren, sobald der richtige Bereich eingestellt ist, wodurch das Spiel im Feedback eliminiert wird, das sonst eine Kontrollhysterese verursachen würde.
Das Polycarbonatgehäuse (Macrolon) bietet IP66-Schutz staubdicht und resistent gegen starke Wasserstrahlen und NEMA 4X-Äquivalenz.
Für typische oberirdische Prozessanlagen in petrochemischen, chemischen, Wasserbehandlungsanlagen und allgemeinen Prozessanlagen ohne Explosionsgefahr ist die Polycarbonatvariante die Standardwahl.Es ist leichter als die Aluminiumversion und leichter im Feld zu bedienen.
| Parameter | Wert |
|---|---|
| Typ des Aktoren | mit einer Leistung von mehr als 1000 W |
| Eingangssignal | 4·20mA, 2-Draht |
| Digitales Protokoll | HART |
| Gehäuse | Polykarbonat IP66 / NEMA 4X |
| Elektrische Verbindung | M20x1.5 |
| Pneumatische Verbindung | G 1/4 |
| Rückmeldungen | Festschiebbare Schleppkupplung |
| Liniärer Schlagbereich | 3 ̊ 130 mm (auf Anfrage bis zu 200 mm) |
| Teildrehbereich | 30° ≈ 100° |
| Max. Versorgungsdruck | 7 bar (101,5 PSI) |
| Explosionsschutz | Keine |
| Grenzmonitor | Nicht inbegriffen |
| Software | SIMATIC PDM / HART-Kommunikator |
Die Bezeichnung "doppelwirkend" in der Spezifikation 6DR5120-0NG00-0AA0 beschreibt die pneumatische Ausgangsordnung:Der Positionierer liefert einen geregelten Luftdruck sowohl in die Öffnungs- als auch in die Schließkammern eines doppelt wirkenden Aktoren., die Bewegung in beide Richtungen durch aktive Luftkraft steuert.
Dies steht im Gegensatz zu einwirkenden (Feder-Rücklauf-) Aktoren, bei denen eine Richtung durch Luftdruck und die andere durch eine komprimierte Feder angetrieben wird.
Doppelwirkende Aktoren bieten verschiedene Anwendungsvorteile gegenüber Feder-Rücklaufkonstruktionen: Sie können in beide Richtungen einen höheren Schub oder Drehmoment erzeugen,sie unterliegen nicht einer im Laufe der Zeit auftretenden Federzerstörung, die das ausfallsichere Verhalten beeinträchtigt,, und sie können festgelegt werden, wenn die physikalische Größe der Umhüllung des Aktoransatzes keine Federung der erforderlichen Kraft zulässt.
Bei Ventilen mit großem Durchmesser, bei denen die Kraft zur Bewegung des Steckers oder der Scheibe in beide Richtungen beträchtlich ist, ist die Standard-Aktorarchitektur doppelt wirkend.
Die spezifische Bauteilnummer 6DR5120-0NG00-0AA0 ist für Doppelwirkung (das "NG" im Suffix bezeichnet Doppelwirkungspolycarbonat mit Schiebeverknüpfung und M20 × 1,5 Verbindung).Benutzer, die eine Spezifikation für einen Federrücklauf (einwirkenden) Aktor benötigen, sollten vor der Bestellung den korrekten Suffixcode bestätigen., da die einwirkenden Varianten unterschiedliche Suffixbezeichnungen tragen und sich innerlich in der pneumatischen Ausgangsschaltung unterscheiden.
Die HART-Kommunikation über den 4?20mA-Schleife ermöglicht die Diagnostik, Konfigurationsparameter, and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).
Von SIMATIC PDM kann ein Bediener die aktuelle Position, den Einstellpunkt und die Abweichung des Positionierers in Echtzeit ablesen.und Reaktionszeiten■ Vollstrichprüfung (FST) und Teilstrichprüfung (PST) durchführen, um die Ventilbewegung zu überprüfen, ohne das Ventil auszuschalten; Zugriff auf die Schrittreaktionsdiagnostik,die das dynamische Verhalten des pneumatischen Aktoren charakterisiert; und konfigurieren alle internen Parameter ∆ totes Band, enge Schließfunktion, geteilte Bereichseinstellungen und die Charakterisierungskurve des Setpoints.
Diese diagnostische Tiefe ist einer der Hauptgründe, warum Prozessbetriebe SIPART PS2-Positionierer spezifizieren:die HART-Daten liefern eine kontinuierliche Bewertung des Ventilzustands, die eine prädiktive Wartung statt eine reaktive Ausfallreaktion ermöglicht.
Einer der operationell wertvollsten Merkmale des SIPART PS2 ist seine automatische Initialisierungsroutine.in dem es:
Die gesamte Routine ist in der Regel in wenigen Minuten abgeschlossen.Manuelle Spannweiten- und Nullverstellpotentiometer sind nicht erforderlich ̇ Der Positionierer ermittelt diese Werte rechnerisch aus der automatischen Bewegungsmessung.
Für Wartungsteams, die einen defekten Positionierer ersetzen, verkürzt diese Selbstkalibrierung die Zeit, die für die Inbetriebnahme eines neuen Geräts erforderlich ist, drastisch.
F1: Dieser Positionierer ist spezifiziert für doppelt wirksame Aktoren. Kann er einfach ohne Verwendung eines der pneumatischen Ausgangsöffnungen mit einem einwirkenden Aktor (Feder-Rücklauf) verbunden werden?
Nein, der innere pneumatische Schaltkreis der doppelwirksamen Variante ist speziell für zwei pneumatische Ausgänge ausgelegt.
Der Steuerungsalgorithmus geht davon aus, dass beide Kammern pneumatisch angetrieben sind.
Bei einem Federrückführungsantrieb muss die einzelwirksame Variante angegeben werden. Die interne Schaltung leitet die pneumatische Ausgabe unterschiedlich.und die ausfallsichere Druckdämpfungslogik bei Verlust der elektrischen Leistung funktioniert nur in der einwirkenden Konfiguration korrekt.
F2: Wie wird die festsetzbare Gleitkupplung während der Installation eingestellt?
Nach der Montage des Positionierers auf dem Aktor wird die Rückkopplungswelle an den Fahrweisschrauber oder den Jocharm des Aktors angeschlossen.
Mit der mittleren Bewegung des Aktoransatzes wird die Kupplung eingesetzt, indem der Sperrmechanismus angezogen und die Rückkopplungswelle in der Position befestigt wird, die der tatsächlichen Position des Aktoransatzes entspricht.Die Kupplung überträgt dann genaue Positionsrückkopplung über den gesamten Reisebereich des Aktoren.
Wird der Aktor auf einem mechanischen Halt gebracht, rutscht die Kupplung aus, anstatt die Überfahrkraft an das interne Potentiometer zu übertragen.
Das Bedienhandbuch SIPART PS2 enthält das spezifische Verfahren für die Kupplung.
F3: Ist das Gehäuse aus Polycarbonat (Macrolon) des 6DR5120-0NG00-0AA0 für den Gebrauch im Freien unter direkter Sonneneinstrahlung geeignet?
Polycarbonat zerfällt bei längerer UV-Exposition, was bei jahrelangem Gebrauch im Freien zu Zerbrechlichkeit und Farbveränderungen führen kann.
Für Außeninstallationen empfiehlt Siemens entweder UV-stabile Varianten des Polycarbonatgehäuses, einen geeigneten Sonnenschutz oder die Aluminiumgehäusevariante.
Die IP66-Klassifizierung schützt vor Regen und Wasserstrahlen, unabhängig von UV-Strahlen.Aber die langfristige mechanische Integrität des Gehäuses in Hoch-UV-Außenumgebungen ist die Überlegung, die typischerweise die Präferenz für Aluminium in solchen Anlagen bestimmt..
F4: Welchen Mindeststrom benötigt der Positionierer aus der 4 ‰ 20 mA-Schleife?
Der SIPART PS2 in 2-Draht-Konfiguration ist ein Schleifgerät, das seine elektrische Betriebsleistung aus dem 420mA-Stromschleifen selbst bezieht.
Der Mindeststrom, der dem Positionierer zur Aufrechterhaltung des Betriebs erforderlich ist, beträgt etwa 3,6 mA, was leicht unter dem unteren Bereichswert des Setpoint-Signals von 4 mA liegt.
Dies bedeutet, dass der Positionierer auch dann in Betrieb bleibt, wenn der Einstellwert auf seinem Mindestwert (4mA) liegt, wobei die restlichen 3,6mA die Betriebsleistung liefern.
Die Schleifversorgung muss in der Lage sein, die erforderliche Spannung über den Schleifwiderstand bei allen Schleifstromwerten, wie im Bedienhandbuch SIPART PS2 angegeben, zu halten.
F5: Kann der partielle Schlagtest (PST) ohne SIMATIC PDM-Software von einem HART-Handkommunikator aus gestartet werden?
Ja, die Beschreibung des SIPART PS2 HART-Geräts (DD) enthält die Funktion zum partiellen Schlagtest, die von jedem HART-kompatiblen Kommunikator aus gestartet werden kann, der die SIPART PS2 DD-Datei geladen hat.
Der Kommunikator zeigt die aktuelle Position an, ermöglicht die Einstellung der Schlagparameter, startet die Prüfung und zeichnet das Ergebnis auf.
SIMATIC PDM ist für den grundlegenden diagnostischen Zugriff nicht erforderlich, bietet jedoch eine reichhaltigere Schnittstelle zur historischen Datenerfassung und Berichterstattung, die ein Handheld-Kommunikator nicht bietet.
