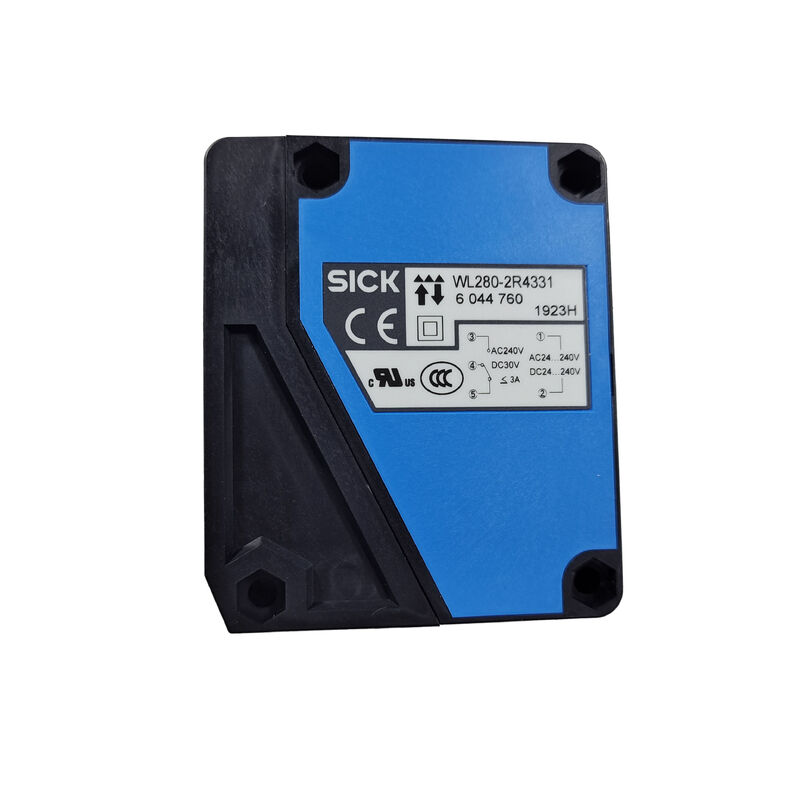

SICK WL280-2R4331 Reflexionslichttaster mit Relaisausgang
Objekterkennung über Förderband
Der SICK WL280-2R4331 erkennt Objekte, die den Lichtstrahl zwischen dem Sensor und einem Reflektor unterbrechen. Eine sichtbare rote LED erleichtert die Ausrichtung. Sein galvanisch getrennter Relaisausgang lässt sich an kompatible Maschinensteuerungen anschließen.
Technische Spezifikationen
| Parameter |
Spezifikation |
| Modell |
WL280-2R4331 |
| Teilenummer |
6044760 |
| Serie |
W280-2 |
| Erkennungsprinzip |
Fotoelektrisch reflexionslicht |
| Erfassungsreichweite mit P250 |
0,01–11 m |
| Maximale Reichweite mit PL80A |
0,01–15 m |
| Versorgungsspannung |
24–240 VAC oder VDC, ±10% |
| Ausgang |
Relais mit Wechslerkontakten |
| Schaltmodus |
Hellschaltung |
| Kontaktbelastbarkeit |
3 A bei 240 VAC; 3 A bei 30 VDC |
| Reaktionszeit |
≤15 ms |
| Schaltfrequenz |
33 Hz |
| Anschluss |
Kabelverschraubung |
| Schutzart |
IP66 / IP67 |
| Betriebstemperatur |
−25 bis +55°C |
| Abmessungen (B × H × T) |
23,5 × 74,5 × 63 mm |
Einstellung und Installation
Die Empfindlichkeit wird mit einem Potentiometer eingestellt. Wählen Sie den Reflektor entsprechend der erforderlichen Erfassungsdistanz. Richten Sie die Optik aus und testen Sie dann die Erkennung mit repräsentativen Produkten bei normaler Förderbandgeschwindigkeit.
Anwendungsbereiche
Typische Anwendungen sind Kartonerfassung, Förderbandbelegungsüberwachung und Paketzählung. Der Sensor eignet sich für Verpackungsmaschinen, Materialhandhabungssysteme und automatisierte Montagelinien.
FAQ
F1: Benötigt dieser Sensor einen Reflektor?
A: Ja. Er arbeitet mit einem separaten Reflektor.
F2: Ist mit dem P250-Reflektor eine Reichweite von 15 m möglich?
A: Nein. P250 bietet eine Erfassungsreichweite von 11 m und eine maximale Reichweite von 12 m.
F3: Ist der Ausgang PNP oder NPN?
A: Keiner von beiden. Er verfügt über einen galvanisch getrennten Relaisausgang.
F4: Kann er mit Wechselstrom betrieben werden?
A: Ja. Er akzeptiert 24–240 VAC oder VDC, ±10%.
