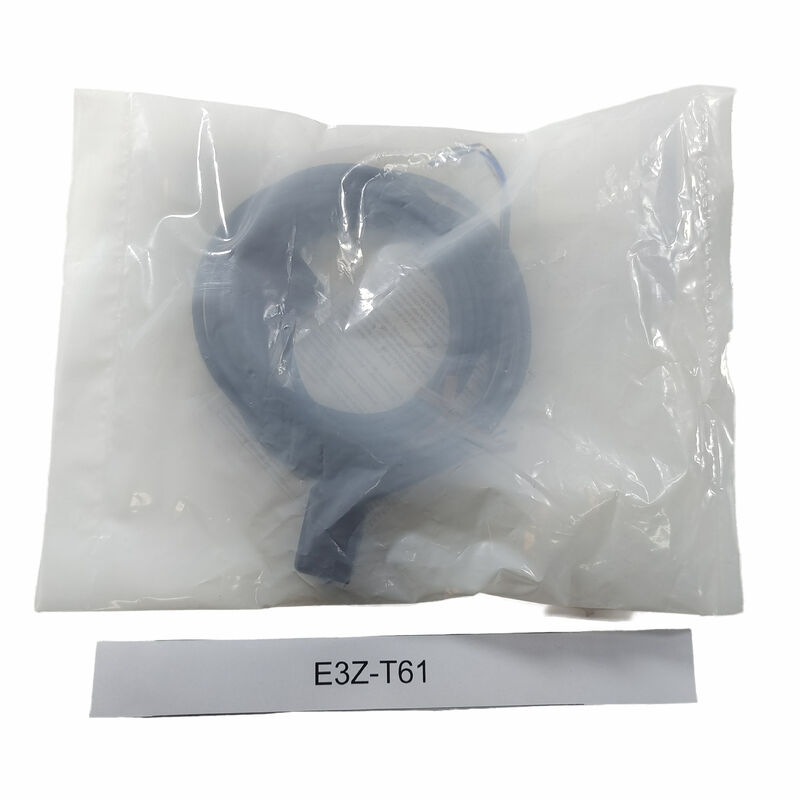

OMRON E3Z-T61 15 m NPN Lichtschranke

Erkennung über Förderband

Der OMRON E3Z-T61 verwendet einen separaten Sender und Empfänger, um Objekte zu erkennen, die einen Infrarotstrahl unterbrechen. Seine Reichweite von 15 m ermöglicht die Installation über breite Geräteöffnungen. Der integrierte Verstärker liefert ein Schaltsignal direkt an einen kompatiblen Steuereingang.

Technische Spezifikationen

Anwendungen in der Produktion

Typische Anwendungen sind die Kartonerfassung in Verpackungsmaschinen, die Teilezählung auf Förderbändern und die Anwesenheitsprüfung in der automatisierten Montage. Die Lichtschrankenerfassung eignet sich für opake Produkte, die den optischen Pfad zuverlässig blockieren.

Ausrichtung und Einstellung

Montieren Sie Sender und Empfänger einander gegenüber. Richten Sie den Strahl aus und stellen Sie dann die Empfindlichkeit mit dem Ein-Umdrehungs-Steller ein. Überprüfen Sie die Stabilitätsanzeige des Empfängers und bestätigen Sie die Schaltung mit dem tatsächlichen Ziel. Wählen Sie Hell-EIN oder Dunkel-EIN entsprechend der Steuersequenz.

FAQ

F1: Benötigt der E3Z-T61 einen Reflektor?
A: Nein. Er verwendet einen separaten Sender und Empfänger.

F2: Welchen Ausgangstyp hat er?
A: NPN Open-Collector, ausgelegt für eine maximale Last von 100 mA.

F3: Kann die Schaltart geändert werden?
A: Ja. Hell-EIN und Dunkel-EIN sind wählbar.

F4: Was ist der maximale Erfassungsabstand?
A: 15 m zwischen dem ausgerichteten Sender und Empfänger.
