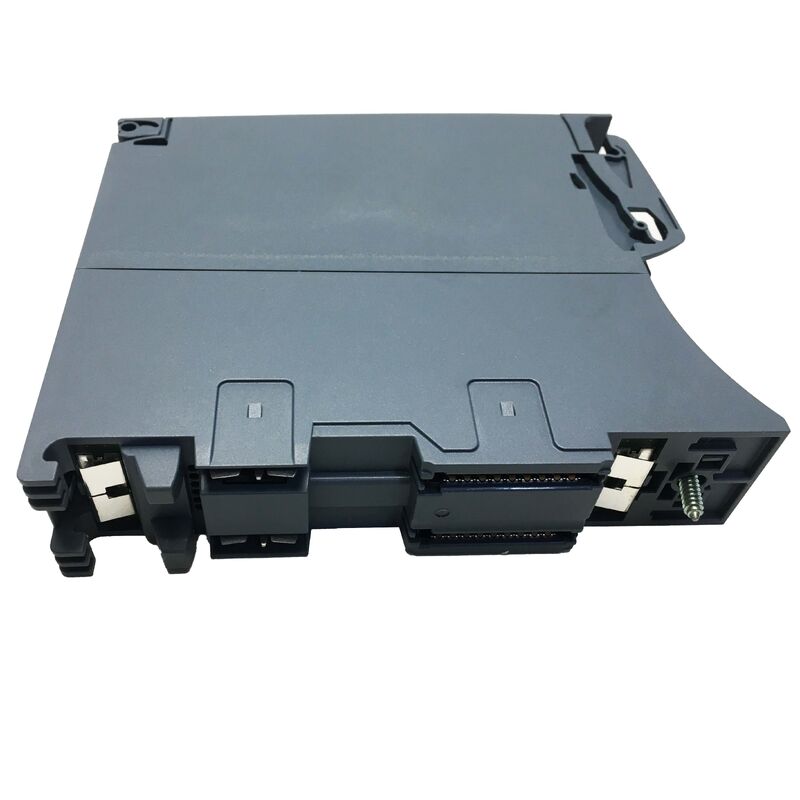

6ES7550-1AA01-0AB0 Simatic S7-1500 Zählermodul 6ES75501AA010AB0 Neues Original

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V – 2-Kanal-Hochgeschwindigkeitszähler / 24V-Inkrementalgeber / Positionserkennung

TM Count 2x24V – Hochgeschwindigkeitszählung direkt im SPS-Rack

Die modulare Architektur der SIMATIC S7-1500 basiert auf spezialisierten Funktionsmodulen, die anspruchsvolle Aufgaben unabhängig vom Verarbeitungszyklus der Haupt-CPU bewältigen. Das TM Count 2x24V 6ES7550-1AA01-0AB0 ist eines dieser Technologiemodule – ein dediziertes Zählermodul, das schnelle Encodersignale mit Geschwindigkeiten verarbeitet, denen der CPU-Abtastzyklus nicht zuverlässig folgen kann.

Standard-SPS-Digitaleingänge scannen im Programmzyklus. Bei der Positionszählung und Ereigniserkennung mit Geschwindigkeiten von Tausenden von Impulsen pro Sekunde führt der Programmzyklusansatz zu Fehlzählungen und erzeugt unzuverlässige Positionswerte. Das TM Count-Modul behebt dieses Problem, indem es Encoderimpulse in Hardware verarbeitet – unabhängig vom Scan der CPU. Das Modul zählt, vergleicht und generiert Ausgänge in Echtzeit und stellt die Ergebnisse dann der CPU über das Prozessabbild des Moduls zur Verfügung.

Wichtige Spezifikationen

Was das Modul zählt und erkennt

Hochgeschwindigkeits-Impulszählung:Zählen von Encoderimpulsen mit Frequenzen bis zu 200 kHz (gemäß der TM Count 2x24V-Spezifikation) – geeignet für Hochgeschwindigkeits-Drehgeber in Produktionsmaschinen.

Inkrementelle Positionserkennung:Durch Zählen der A/B-Quadraturimpulse von einem Inkrementalgeber verfolgt das Modul die Winkel- oder Linearposition innerhalb eines Maschinenzyklus. Der akkumulierte Zählerstand stellt die Position relativ zum letzten Referenzpunkt dar.

Torsteuerung:Die DI-Eingänge können als Hardware-Gates konfiguriert werden – sie ermöglichen oder deaktivieren das Zählen basierend auf externen Signalen (Maschinen-Home-Schalter, Produktanwesenheitssensor, Synchronisationstrigger), ohne die CPU mit der Interrupt-Verarbeitung zu belasten.

Anwendungsszenarien

Förderer-Positionierungssystem:Ein Förderband einer Produktionslinie verwendet einen Inkrementalgeber an der Antriebswelle. Der TM Count 2x24V verfolgt die Bandposition und löst produktspezifische Ausgangssignale aus, wenn Ziele die Behandlungsstationen durchlaufen – unabhängig vom SPS-Scan.

Produktzählung der Verpackungsmaschine:Eine Hochgeschwindigkeitsverpackungsmaschine benötigt genaue Daten zur Produktanzahl. Das TM Count-Modul zählt optische Sensorimpulse bei Maschinengeschwindigkeit, wobei die Vergleichsausgänge bei der korrekten Zählung Aktoren für die Chargentrennung auslösen.

FAQ

F1: Wie hoch ist die maximale Zählfrequenz des TM Count 2x24V (6ES7550-1AA01-0AB0)?

Der TM Count 2x24V verarbeitet 24V-Gebersignale. Die maximale Eingangsfrequenz hängt vom konfigurierten Zählmodus ab. Im Single-Count-Modus (nur A-Impulse zählen) ist die maximale Frequenz höher als im Quadratur-Modus. Die genauen Frequenzgrenzen pro Zählmodus finden Sie im Siemens TM Count 2x24V-Hardwarehandbuch. Der typische Betrieb umfasst Encoderfrequenzen, die in industriellen Werkzeugmaschinen- und Förderanwendungen verwendet werden.

F2: Unterstützt die 6ES7550-1AA01-0AB0 SSI-Absolutwertgeber?

Nein. Der TM Count 2x24V unterstützt nur 24-V-Inkrementalgeber und Impulsgeber – er unterstützt keine SSI-Absolutwertgeber (Synchronous Serial Interface). Für SSI-Gebereingänge ist das SIMATIC S7-1500 TM PosInput-Modul (Serie 6ES7551-xxxx-0AB0) das passende Modul. Bestätigen Sie den Encodertyp in der Anwendung, bevor Sie das Modul auswählen.

F3: Wie lässt sich das TM Count-Modul in das S7-1500-CPU-Programm integrieren?

Das TM Count-Modul kommuniziert mit der CPU über den S7-1500-Rückwandbus. Zählfunktionen, Sollwerte und Ausgangszuordnungen werden über STEP 7 (TIA Portal) mithilfe der Hardwarekonfiguration des Moduls und Systemfunktionsbausteinen (SFBs) konfiguriert. Die CPU liest Zählerwerte und schreibt Steuerparameter in das Prozessabbild des Moduls. Dedizierte SFBs (CTRL_HSC) stellen die Programmschnittstelle für die Zählersteuerung und das Rücklesen von Werten bereit.

F4: Können die Vergleichsausgänge von 6ES7550-1AA01-0AB0 schneller arbeiten als der SPS-Abtastzyklus?

Ja. Die Vergleichsausgänge des TM Count 2x24V reagieren auf Zählerwerte in der Hardware – der Ausgang schaltet, wenn der Zähler den konfigurierten Vergleichswert erreicht, unabhängig von der SPS-Zykluszeit. Diese Hardware-Reaktion ist der entscheidende Vorteil des Technologiemodul-Ansatzes: Das Ausgabe-Timing ist präzise und deterministisch und nicht davon abhängig, wann die CPU das Ausgabe-Image das nächste Mal verarbeitet.

F5: Wie breit ist 6ES7550-1AA01-0AB0 im S7-1500-Rack?

Das TM Count 2x24V hat im S7-1500 Rack eine Breite von 35mm. Dies ist die Standard-Single-Slot-Breite für einfachbreite Module der SIMATIC S7-1500. Es belegt einen Steckplatz im S7-1500-Rack und wird mit der standardmäßigen Modulverbindungsmethode installiert, die in der gesamten S7-1500-Produktfamilie verwendet wird.
