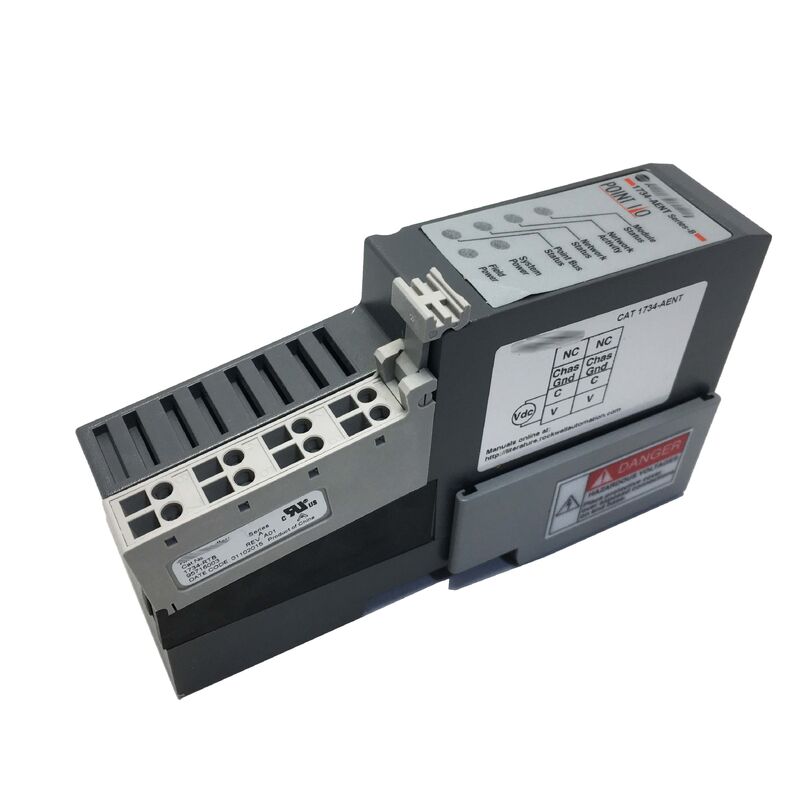

1734-AENT Neuer Original AB 1734AENT Ethernet-Adaptermodul
Allen-Bradley 1734-AENT | POINT I/O EtherNet/IP-Adapter
Teilenummer: 1734-AENT
Hersteller: Allen-Bradley / Rockwell Automation (USA)
Produkttyp: EtherNet/IP Kommunikationsadapter — POINT I/O Serie
Produktfamilie: 1734 POINT I/O
Eingangsspannung: 24V DC Nennspannung (10-28,8V DC Bereich)
Übersicht
Das 1734-AENT ist der EtherNet/IP-Adapter für das 1734 POINT I/O-System von Allen-Bradley — das Modul, das ein POINT I/O-Rack mit einem ControlLogix, CompactLogix oder einem anderen EtherNet/IP-fähigen Controller verbindet.
Installieren Sie es an der äußersten linken Position einer POINT I/O-Schiene, schließen Sie das RJ45-Ethernet-Kabel an, und das gesamte I/O-Rack wird zu einem vernetzten Knotenpunkt, den der Controller in Echtzeit adressieren, lesen und schreiben kann.
Das POINT I/O-System selbst ist eine dichte, modulare I/O-Plattform — einzelne I/O-Module sind nur 12 mm breit und ermöglichen eine hohe I/O-Dichte auf kompaktem Schaltschrankplatz.
Jedes Modul wird auf die DIN-Schiene geschoben und über den POINTBus-Backplane auf der Rückseite der Baugruppe mit dem nächsten verbunden, wobei der 1734-AENT an der Spitze die Übersetzung zwischen dem POINTBus und dem Ethernet-Netzwerk übernimmt.
Der Adapter kann bis zu 63 POINT I/O-Module in einem einzigen Knotenpunkt unterstützen — bis zu 504 kombinierte I/O-Punkte — wodurch ein einzelner 1734-AENT in der Lage ist, einen erheblichen Teil der I/O einer Maschine mit nur einer Netzwerkadresse zu verwalten.
Was den 1734-AENT zu einem vielseitigen Feldgerät macht, ist die Kombination der CIP (Common Industrial Protocol) Anwendungsschicht mit dem Standard-EtherNet/IP-Physiktransport.
CIP ist die gleiche Protokollschicht, die auf ControlNet und DeviceNet verwendet wird, sodass Logix-Controller über den 1734-AENT mit POINT I/O-Modulen kommunizieren, indem sie dasselbe Programmierparadigma wie andere CIP-Geräte verwenden — keine speziellen Kommunikationsprotokolle zu lernen, keine Protokollkonverter erforderlich.
Schlüsselspezifikationen
| Parameter |
Wert |
| Teilenummer |
1734-AENT |
| Hersteller |
Allen-Bradley / Rockwell Automation |
| Produkttyp |
EtherNet/IP POINT I/O Adapter |
| Eingangsspannung |
24V DC Nennspannung (10-28,8V DC) |
| Stromverbrauch |
4,5W max. bei 28,8V DC |
| Einschaltstrom |
6A maximal beim Einschalten |
| POINTBus-Ausgang |
1000 mA (für angeschlossene I/O-Module) |
| Netzwerkgeschwindigkeit |
10/100 Mbps, Halb- oder Vollduplex |
| Auto-Aushandlung |
Ja |
| Max. Module |
63 POINT I/O-Module |
| Max. I/O-Punkte |
504 |
| Topologien |
Stern, Baum, Linie |
| Anschluss |
RJ45 (Cat 5 Kabel) |
| Montage |
DIN-Schiene, vertikal |
| Protokoll |
CIP / EtherNet/IP |
| Polaritätsschutz |
Ja |
EtherNet/IP — Warum es für verteilte I/O wichtig ist
EtherNet/IP verwendet Standard-Ethernet-Hardware nach IEEE 802.3 und TCP/IP-Netzwerke, fügt aber die CIP-Anwendungsschicht hinzu, die ihm deterministisches, industrielles Verhalten verleiht.
Die Schlüsselmöglichkeit für verteilte I/O ist implizites Messaging — der 1734-AENT und sein angeschlossener Controller richten eine zyklische I/O-Verbindung ein, die I/O-Daten automatisch mit einer definierten Rate austauscht, ohne dass eine Anwendungsprogrammierung auf der Controller-Seite über die anfängliche Konfiguration hinaus erforderlich ist.
In der Praxis bedeutet dies, dass ein CompactLogix- oder ControlLogix-Controller die an einen 1734-AENT angeschlossenen POINT I/O-Module so sieht, als wären sie lokale I/O — Tags erscheinen in der Tag-Datenbank des Controllers, Eingangsdaten werden automatisch mit dem konfigurierten RPI (Requested Packet Interval) aktualisiert und Ausgangsdaten werden automatisch geschrieben.
Der Controller-Programmierer verwaltet nicht die Ethernet-Kommunikation; die Logix-Plattform erledigt dies transparent.
Der 1734-AENT unterstützt auch explizites Messaging — nicht-zyklische Nachrichten für Konfigurationsänderungen, Parameterlesungen oder Diagnosen.
Dies wird während der Inbetriebnahme, Fehlerbehebung oder wenn der Controller den Modulstatus außerhalb des normalen I/O-Update-Zyklus abfragen muss, verwendet.
IP-Adresszuweisung und Netzwerk-Inbetriebnahme
Der 1734-AENT unterstützt die IP-Adresszuweisung über BOOTP oder DHCP — Standard-Netzwerktools, die einem neu angeschlossenen Gerät automatisch eine IP-Adresse zuweisen. Rockwell Automation bietet ein BOOTP/DHCP-Dienstprogramm als Teil der RSLinx- und Studio 5000-Toolsets an.
Beim ersten Einschalten des Adapters sendet er eine BOOTP-Anfrage. Der BOOTP-Server antwortet mit der zugewiesenen IP-Adresse.
Sobald eine statische IP-Adresse zugewiesen und bestätigt wurde, wird empfohlen, den Adapter so zu konfigurieren, dass er die feste gespeicherte Adresse anstelle von dynamischem BOOTP/DHCP verwendet — dies verhindert IP-Adressänderungen, wenn ein DHCP-Server beim Neustart vorübergehend nicht verfügbar ist.
In den meisten Produktionssteuerungsanwendungen sind die Adressen von I/O-Adaptern fest eingestellt, um zu verhindern, dass der Controller seine I/O-Verbindung verliert, weil eine DHCP-Lease abgelaufen ist oder ein DHCP-Server nicht erreichbar war.
Erweiterte Netzteile
Der 1734-AENT liefert 1000 mA POINTBus-Strom zur Stromversorgung angeschlossener I/O-Module. Für Konfigurationen, die dieses Budget überschreiten — was bei Verwendung vieler analoger oder spezieller I/O-Module der Fall ist — müssen Erweiterungsnetzteile (1734-EP24DC oder gleichwertig) an geeigneten Stellen in die Schiene eingesetzt werden.
Ein Erweiterungsnetzteil kann bis zu 17 zusätzliche Module mit Strom versorgen.
Die Planung der Platzierung von Erweiterungsnetzteilen ist ein wichtiger Schritt bei der Auslegung größerer POINT I/O-Knoten.
Häufig gestellte Fragen
F1: Der 1734-AENT ist angeschlossen und mit Strom versorgt, erscheint aber nicht im EtherNet/IP-Netzwerk. Die Netzwerk-Link-LED ist aus. Was sollte zuerst überprüft werden?
Eine dunkle Link-LED bedeutet, dass die Ethernet-Physikverbindung nicht hergestellt ist. Überprüfen Sie das Cat 5-Kabel — stellen Sie sicher, dass es fest in den RJ45-Anschluss des Adapters eingesteckt ist, nicht beschädigt ist und an einen aktiven Switch-Port angeschlossen ist.
Wenn das Kabel und die Switch-Verbindung als gut bestätigt sind, überprüfen Sie, ob die 24V DC-Versorgungsspannung im Bereich von 10-28,8V an den Stromanschlüssen des Adapters liegt.
Der Adapter muss mit Strom versorgt werden, bevor er versucht, eine Netzwerkkommunikation herzustellen.
Wenn die Link-LED aufleuchtet, der Adapter aber immer noch nicht im Netzwerk erscheint, fahren Sie mit der IP-Adress-Inbetriebnahme mithilfe des BOOTP-Dienstprogramms fort.
F2: Wie viele gleichzeitige Controller-Verbindungen kann der 1734-AENT unterstützen?
Der 1734-AENT unterstützt gleichzeitig Verbindungen von mehreren Controllern. In der Praxis besitzt ein Controller die I/O-Verbindung für die Ausgangssteuerung, während zusätzliche Controller Nur-Lese-Verbindungen herstellen können, um Eingangsdaten zu lesen.
Dies ermöglicht es Überwachungs- oder Beobachtungssystemen, POINT I/O-Daten zu beobachten, ohne die I/O-Besitzrechte des primären Controllers zu beeinträchtigen.
Die Gesamtzahl der gleichzeitigen Verbindungen wird durch die Kapazität der Verbindungstabelle des Adapters begrenzt — konsultieren Sie die Benutzerdokumentation des Adapters für die spezifische Grenze der installierten Firmware-Version.
F3: Ein POINT I/O-Modul an Position 32 zeigt Kommunikationsfehler an, aber alle anderen Module funktionieren. Der 1734-AENT zeigt normalen Status an. Was ist die wahrscheinlichste Ursache?
Isolierte Modulkommunikationsfehler bei einem funktionierenden Adapter deuten typischerweise auf ein lokales POINTBus-Problem hin — entweder ist das betroffene Modul selbst ausgefallen, seine POINTBus-Verbindungen zu den benachbarten Modulen sind nicht vollständig eingerastet, oder das Modul hat zu viel POINTBus-Strom gezogen und eine Stromgrenzbedingung ausgelöst.
Entfernen und setzen Sie das Modul an Position 32 neu ein. Prüfen Sie, ob ein Erweiterungsnetzteil installiert ist, wenn die Schiene mehr als ca. 17 Module hat.
Wenn das Problem das Modul an eine andere Position mitnimmt, ist das Modul ausgefallen und sollte ersetzt werden.
F4: Der 1734-AENT wird in einem laufenden System ersetzt. Müssen die IP-Adresse und die Konfiguration neu eingegeben werden?
Ja. Die IP-Adresse und alle Konfigurationsdaten werden im Modul selbst gespeichert, nicht in der I/O-Rack-Hardware.
Wenn ein neuer 1734-AENT installiert wird, muss ihm dieselbe IP-Adresse wie das Originalgerät zugewiesen werden — über das BOOTP-Dienstprogramm oder Studio 5000 — und die I/O-Chassis-Größenkonfiguration muss der Anzahl der angeschlossenen Module entsprechen.
Sobald die IP-Adresse eingestellt ist und der Controller die I/O-Verbindung wiederherstellt, sollte das System ohne Änderungen am Controller-Programm zum normalen Betrieb zurückkehren.
F5: Was ist der Unterschied zwischen dem 1734-AENT und dem 1734-AENTR?
Der 1734-AENT hat einen Ethernet-Port und unterstützt Stern- und Baumtopologien. Der 1734-AENTR hat zwei Ethernet-Ports mit einem integrierten Switch und unterstützt zusätzlich zu Stern- und Linien-/Daisy-Chain-Topologien auch die Device Level Ring (DLR)-Topologie.
DLR bietet Fehlertoleranz auf Netzwerkebene — ein einzelner Kabelbruch irgendwo im Ring unterbricht die I/O-Kommunikation nicht, da sich der Ring um den Bruch herum neu konfiguriert.
Für Anwendungen, bei denen eine kontinuierliche I/O-Verfügbarkeit trotz Kabelbrüchen erforderlich ist, ist der 1734-AENTR die richtige Wahl. Für Standard-Stern- oder Baumnetzwerke ist der 1734-AENT die einfachere Option.
