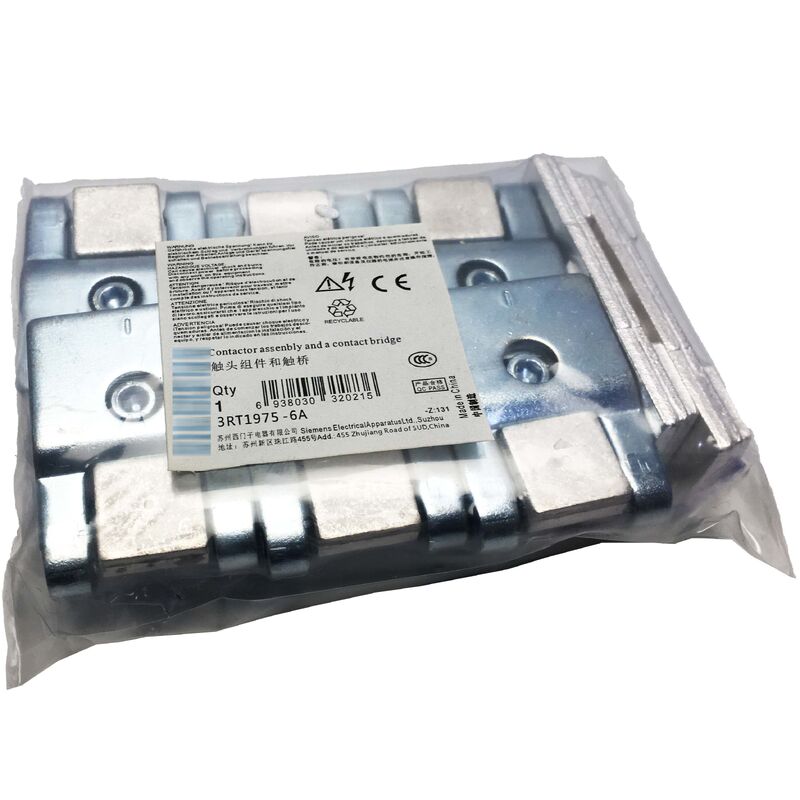

3RT1975-6A Neues Original Siemens 3RT19756A Schalterteile Kontaktstück
Siemens 3RT1975-6A | SIRIUS S12 Ersatzkontaktkit
Teilenummer: 3RT1975-6A
Hersteller: Siemens AG (Deutschland)
Produkttyp: Ersatzkontaktkit (Ersatzteil)
Produktreihe: SIRIUS (3RT1 Serie)
Übersicht
Der 3RT1975-6A ist das Siemens OEM Ersatzkontaktkit für den Leistungsschütz SIRIUS 3RT1075. Er enthält alles, was zur Wiederherstellung der Hauptkontakte eines 3RT1075 benötigt wird: drei bewegliche Kontaktbrücken, sechs feste Kontaktstücke und das zugehörige Montagematerial.
Das Kit ersetzt gleichzeitig alle sechs Kontaktflächen über die drei Hauptpole hinweg – und stellt so den ursprünglichen Kontaktwiderstand, Spannungsabfall und die Strombelastbarkeit des Schützes wieder her.
Der 3RT1075 ist der Leistungsschütz der Größe S12 von Siemens, der größte Standardrahmen in der SIRIUS 3RT1-Reihe. Mit einer Nennleistung von 400A AC-3 schaltet er Drehstrom-AC-Motoren bis zu 200kW an 400V Netzen, 150hp an 480V und 400hp an 600V Versorgungen.
Bei diesen Leistungsstufen bewältigt der 3RT1075 einige der höchsten Dauerströme in der SIRIUS-Produktlinie. Er findet sich in großen Motorsteuerzentralen, Hauptantriebspanels für Industrieventilatoren und Kompressoren, zentralen Pumpenantrieben in der Wasseraufbereitung sowie in schweren maritimen und Prozessanwendungen.
Die Kontakte unterliegen erheblicher Abnutzung – was den 3RT1975-6A zu einem der wichtigsten Service-Ersatzteile für jede Anlage macht, die diese Maschinen betreibt.
Die SIRIUS-Konstruktionsphilosophie hält den Kontaktersatz praktikabel. Die 3RT19-Kit-Serie ermöglicht die Wartung, ohne den Schütz in vielen Installationstypen aus der Anlage zu entfernen – der modulare Aufbau ermöglicht direkten Zugang zur Kontaktbaugruppe. Das bedeutet weniger Ausfallzeiten, weniger Trennungen und eine schnellere Wiederinbetriebnahme.
Schlüsselspezifikationen
| Parameter |
Wert |
| Teilenummer |
3RT1975-6A |
| Hersteller |
Siemens AG |
| Produkttyp |
Ersatzkontaktkit |
| Produktreihe |
SIRIUS 3RT1 |
| Kompatibler Schütz |
3RT1075 |
| Kit-Inhalt |
3 bewegliche Kontakte + 6 feste Kontakte + Montagematerial |
| Pole |
3-polige Hauptkontakte |
| Nennstrom |
400A (AC-3) |
| Maximale Spannung |
600V |
| Schütz-Größenklasse |
S12 |
| Abmessungen |
77 × 72 × 94 mm |
| Herkunftsland |
Deutschland |
Der Kontaktverschleißzyklus bei 400A
Jedes Mal, wenn der 3RT1075 unter Last öffnet, bildet sich ein Lichtbogen zwischen den sich trennenden Kontakten. Der Lichtbogen dauert einen Bruchteil einer Millisekunde – aber bei 400A ist die Energie in diesem Intervall erheblich. Er trägt bei jedem Betrieb eine winzige Menge an Kontaktmaterial ab.
Das abgetragene Material lagert sich als schwarzer, verkohlter Rückstand auf den Kontaktflächen ab. Über Hunderte oder Tausende von Schaltzyklen akkumuliert sich diese Abnutzung. Die Kontaktdicke nimmt ab. Die Kontaktdruckfeder wird weniger ausgelenkt. Die Oberflächengeometrie ändert sich von flach und glatt zu verpickt und unregelmäßig.
Diese Veränderungen erhöhen den Kontaktwiderstand. Höherer Kontaktwiderstand bedeutet mehr Wärmeentwicklung an der Kontaktverbindung – was die Abnutzung beschleunigt.
Die Warnzeichen sind eindeutig: erhöhte Temperatur an den Hauptklemmen, sichtbare Verpickungen, der Geruch von erhitztem Metall bei starkem Schalten und in fortgeschrittenen Fällen das Geräusch eines härteren als üblichen Lichtbogens beim Schließen.
Wenn dies unbeachtet bleibt, verschweißen abgenutzte Kontakte schließlich – die erweichten Silberlegierungsoberflächen verschmelzen während eines Unterbrechungsereignisses. Ein verschweißter Schütz kann unter Fehlerbedingungen nicht öffnen und stellt eine Gefährdung dar. Regelmäßige Inspektion und rechtzeitiger Kit-Austausch mit dem 3RT1975-6A verhindern dieses Ergebnis.
Alle drei Pole zusammen – Warum eine Teilersetzung eine schlechte Praxis ist
Ein häufiger Kostenersparungsinstinkt ist, nur den am stärksten abgenutzten Pol zu ersetzen. Das ist die falsche Entscheidung. Wenn ein Pol die Verschleißgrenze erreicht, sind die anderen beiden dicht dahinter – bei 200kW und darüber hinaus tragen alle drei Phasen nahezu gleichen Strom und erfahren nahezu gleiche Lichtbogenenergie pro Zyklus.
Der Austausch nur eines Pols bedeutet, dass die verbleibenden beiden bald ersetzt werden müssen, was eine zweite Abschaltung und einen zweiten Wartungseinsatz erfordert.
Der vollständige Kit-Austausch mit dem 3RT1975-6A bringt den Schütz wieder auf eine einheitliche Basis über alle Pole hinweg. Das nächste Wartungsintervall ist vorhersehbar und konsistent. Die Gesamtkosten für die Arbeitszeit sind niedriger – eine Intervention statt zwei.
SIRIUS Ersatzteile und das breitere System
Der 3RT1975-6A passt in das strukturierte SIRIUS Ersatzteilprogramm von Siemens. Die 3RT19-Kontaktkit-Produktlinie deckt die meisten SIRIUS 3RT1 Schützrahmengrößen ab, mit spezifischen Kit-Teilenummern für jede Rahmengröße und Stromstärke.
Neben dem Kontaktkit bietet Siemens Spulen-Ersatzkits (3RT1975-5AB Serie für verschiedene Spulenspannungen) und Lichtbogenlöschkammer-Ersatzoptionen an, was den 3RT1075 zu einer vollständig wartungsfähigen Einheit macht und nicht zu einem Wegwerfgerät am Ende der Kontaktlebensdauer.
Häufig gestellte Fragen
F1: Die Temperaturen der Hauptklemmen am 3RT1075 sind ungewöhnlich hoch, aber die Kabelverbindungen sind fest. Ist das 3RT1975-6A Kit der nächste Schritt?
Bei bestätigten korrekten Klemmendrehmomenten deutet eine steigende KlemmTemperatur auf einen erhöhten Kontaktwiderstand hin – Kontaktverschleiß ist die häufigste Ursache. Untersuchen Sie die Kontaktflächen durch die Lichtbogenlöschkammeröffnungen, falls sichtbar. Wenn die Oberflächen deutliche Verpickungen, Verlust des flachen Profils oder Kohlenstoffablagerungen aufweisen, die nicht gereinigt werden können, ist ein 3RT1975-6A Kit die richtige Maßnahme.
F2: Kann der 3RT1975-6A eingebaut werden, während der Schützkörper in der Anlage verbleibt?
In den meisten Anlagenkonfigurationen ja. Die SIRIUS S12 Kontaktbaugruppe ist im montierten Zustand zugänglich. Die Stromversorgung des Schützes muss vollständig isoliert und tot sein, bevor der Zugang erfolgt. Hilfskreise müssen spannungsfrei geschaltet werden. Unter diesen Sicherheitsbedingungen können die Kontaktbrücken und festen Kontakte entfernt und das neue Kit installiert werden, ohne die Hauptkabelkabelschuhe zu trennen.
F3: Bringt ein 3RT1975-6A Kit den Schütz nach einem durch ein Fehlerereignis verursachten Kontaktverschweißen wieder vollständig in Betrieb?
Wenn das Verschweißen auf die Kontaktflächen beschränkt ist und die Mechanikkomponenten – Federn, Brückenträger, Polkäfig – unbeschädigt sind, kann ein 3RT1975-6A Kit den Schütz wiederherstellen. Wenn der Fehlerstrom stark genug war, um den Brückenträger zu verzerren oder die Federn zu beschädigen, ist die mechanische Reparatur weniger sicher. Untersuchen Sie die Mechanik sorgfältig nach dem Entfernen der verschweißten Kontakte. Bei Zweifeln an der Integrität der Mechanik ist der vollständige Austausch des Schützes der sicherere Weg.
F4: Gibt es eine visuelle Inspektionsmethode für 3RT1075 Kontakte, bevor entschieden wird, ob das 3RT1975-6A Kit benötigt wird?
Die Lichtbogenlöschkammern des S12 Schützes bieten begrenzten visuellen Zugang zu den festen Kontakten. Eine klarere Inspektion erfolgt durch manuelles Trennen der Kontakte bei abgeschaltetem Antrieb und Messung der Kontaktdicke mit einer Fühlerlehre gegen die in den technischen Daten angegebene Mindestdicke. Der Oberflächenzustand – starke Verpickungen, Kraterbildung oder Oberflächenmaterialverschiebung – ist ebenfalls ein zuverlässiger qualitativer Indikator, wenn eine direkte Messung nicht praktikabel ist.
F5: Welches Drehmoment sollte nach der Installation eines 3RT1975-6A an den 3RT1075 S12 Hauptklemmen angelegt werden?
Das Anzugsdrehmoment der Hauptklemmen für die 3RT1075 S12 Sammelschienenverbindungen liegt im Bereich von 14 Nm. Überprüfen Sie immer die Kennzeichnung auf der spezifischen Klemmenvariante oder das technische Datenblatt des Produkts vor dem endgültigen Anziehen, da unterschiedliche Klemmenkonstruktionen unterschiedliche Drehmomente aufweisen können. Unterdrehte Klemmen erzeugen das gleiche Heizprofil wie verschlissene Kontakte und machen den Vorteil eines neuen Kontaktkits innerhalb kurzer Zeit zunichte.
