3RT2036-1AP00 Siemens Leistungsschütz 3RT20361AP00 Brandneu versiegelt

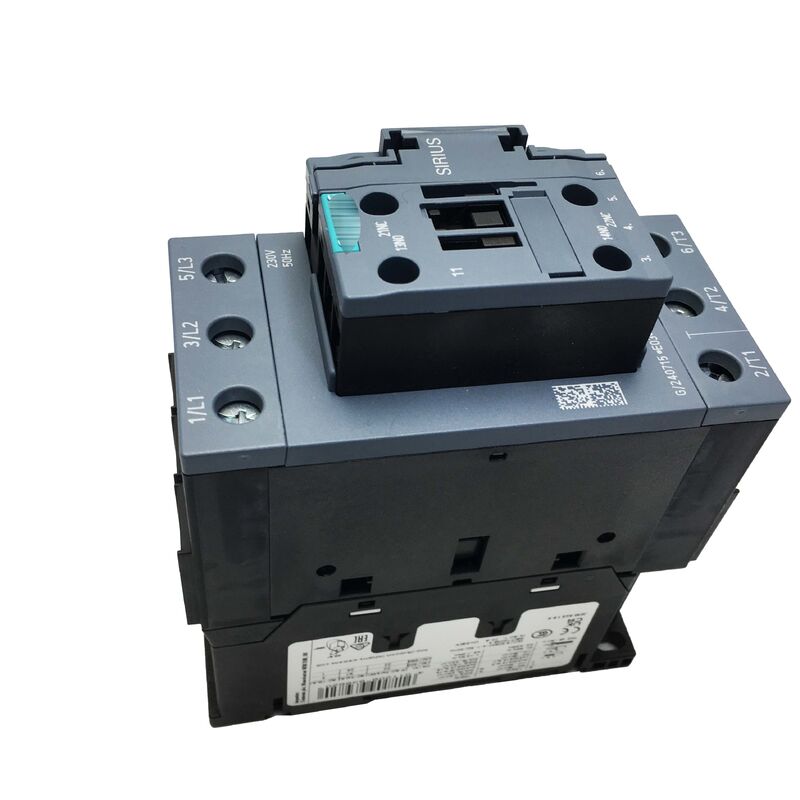

Siemens 3RT2036-1AP00 | SIRIUS 3RT2 Leistungsschütz
Teilenummer: 3RT2036-1AP00
Hersteller: Siemens AG
Produktfamilie: SIRIUS 3RT2
Typ: 3-poliger Leistungsschütz (AC-Motorumschaltung)
Übersicht
Der 3RT2036-1AP00 ist ein 3-poliger Leistungsschütz aus der SIRIUS 3RT2-Serie von Siemens, der für das Schalten von AC-Asynchronmotoren bis zu 22 kW bei 400V ausgelegt ist. Die Baugröße S2 bietet erweiterte Fähigkeiten mit einer robusteren Kontaktkonstruktion, größerer thermischer Masse und mechanischer Belastbarkeit, um die höheren Ströme beim Anlaufen und Betreiben von 22-kW-Antrieben zu bewältigen.
Anwendungen umfassen große Kompressoren, Hochleistungs-Pumpstationen, schwere Förderantriebe, industrielle Lüftungssysteme und Hauptantriebsmotoren von Werkzeugmaschinen. Er ist auch für ohmsche Lasten bei höheren Strömen als seiner Motorleistung geeignet. Dieses Modell ersetzt den früheren 3RT1036-1AP00 und behält die gleichen Nennwerte, Anschlusskonfigurationen und Abmessungen bei.
Schlüsselspezifikationen
| Parameter |
Wert |
| Teilenummer |
3RT2036-1AP00 |
| Hersteller |
Siemens |
| Produktserie |
SIRIUS 3RT2 |
| Einsatzkategorie |
AC-3e / AC-3 |
| Hauptkontaktausführung |
3 Schließer (3-polig) |
| Nennstrom (AC-3, 400V) |
50 A (51 A gemäß aktualisierter Spezifikation) |
| Motorleistung |
22 kW @ 400V / 11 kW @ 230V |
| Spulenspannung |
230V AC, 50 Hz |
| Integrierte Hilfskontakte |
1 Schließer + 1 Öffner |
| Baugröße |
S2 |
| Anschluss |
Schraubklemmen |
| Isolationsspannung (Ui) |
690 V |
| Stoßspannungsfestigkeit |
6 kV |
| Schutzart |
IP20 |
| Umgebungstemperatur |
−25°C bis +60°C (mit Leistungsreduzierung oberhalb von +40°C) |
| Nettobreite |
55 mm |
| Normen |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Zertifizierungen |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Gewicht |
ca. 0,985 kg |
Fähigkeiten der Baugröße S2
Der Schütz der Baugröße S2 verfügt über eine robustere Kontaktbrücke, einen größeren Kontaktspalt und eine höhere Lichtbogenlöschkapazität im Vergleich zu kleineren S0- und S00-Einheiten. Diese physikalischen Unterschiede ermöglichen die Motorleistung von 50 A und die Handhabung von Anlaufströmen im Blockierzustand von 350 A oder mehr beim Schließen der Kontakte.
Die höhere thermische Masse bedeutet, dass der Schütz mehr Schaltenergie aufnehmen kann, bevor Temperaturschwankungen die Leistung beeinträchtigen, was ihn für Anwendungen mit häufigen Starts geeignet macht, bei denen über Betriebszyklen erhebliche Schaltenergien erzeugt werden.
Integrierte Hilfskontakte
Jeder 3RT2036-1AP00 enthält einen integrierten Schließer-Hilfskontakt und einen integrierten Öffner-Hilfskontakt, die mechanisch mit dem Hauptkontakttäger verbunden sind. Diese liefern Echtzeit-Feedback über den tatsächlichen Zustand des Schützes für die Überwachung von Steuerungssystemen und Sicherheitsfunktionen.
Der Öffner-Hilfskontakt dient als Standardeingang für die Selbstüberwachung von Motorstartern, während der Schließer-Hilfskontakt typischerweise in Selbsthalteschaltungen für manuelle Motorstarter verdrahtet wird. Diese Sicherheitsüberwachungsfunktion erfüllt die Anforderungen vieler Maschinensicherheitsnormen.
Funktionale Sicherheitsanwendungen
Der 3RT2036-1AP00 ist nach IEC 61508 für funktionale Sicherheitsanwendungen zertifiziert. In Kombination mit Sicherheitsrelais oder Sicherheits-SPS können diese Schütze zu Sicherheitsfunktionen bis zu bestimmten SIL- und PL-Stufen beitragen. Konsultieren Sie das Produkt Safety Evaluation Tool und die geltenden Maschinensicherheitsnormen für spezifische Anwendungsanforderungen.
Häufig gestellte Fragen
F1: Kann der 3RT2036-1AP00 in Stern-Dreieck-Schaltungen mit 230V Spulenanforderungen verwendet werden?
Ja, der 3RT2036-1AP00 kann als Haupt- und Dreieckschütz in Stern-Dreieck-Schaltungen dienen. Standard-SIRIUS-Stern-Dreieck-Verbindungsmodule bieten die notwendige mechanische und elektrische Verriegelung. Überprüfen Sie, ob die Nennleistung des Sternschützes der reduzierten Strombedingung im Stern entspricht.
F2: Ist ein deutliches Summen nach dem Austausch normal?
Ein gewisses Summen der AC-Spule ist aufgrund des variierenden Magnetfeldes normal. Wenn es merklich lauter ist, überprüfen Sie, ob Schmutz oder Korrosion auf den Magnetkontaktoberflächen vorhanden ist, die eine ordnungsgemäße Ankerpositionierung verhindern und den Spalt und den Summenpegel erhöhen könnten.
F3: Kann der Schütz seitlich montiert werden (um 90° gedreht)?
Die Standardmontage ist aufrecht. Obwohl eine Drehung in horizontale oder umgekehrte Positionen möglich ist, kann die Nennstromleistung aufgrund der veränderten Konvektionskühlung eine Leistungsreduzierung erfordern. Konsultieren Sie das Produktdatenblatt für zulässige Leistungsreduzierungen bei nicht standardmäßigen Montagepositionen.
F4: Was ist der maximale Drahtquerschnitt für die Hauptkontaktsklemmen?
S2-Schraubklemmen nehmen Drahtquerschnitte von ca. 2,5 mm² bis 35 mm² auf, abhängig vom Klemmtyp. Für die Schaltschrankverdrahtung werden flexible Litzen mit geeigneten Aderendhülsen empfohlen. Steuerklemmen nehmen kleinere Querschnitte von typischerweise 0,5 mm² bis 4 mm² auf.
F5: Ist der Schütz für 22kW-Pumpenmotoren geeignet, die 15-20 Mal pro Stunde starten?
Häufiges AC-3-Schalten bei 15-20 Starts pro Stunde ist anspruchsvoll. Berechnen Sie die Gesamtzahl der Starts über das erforderliche Serviceintervall und vergleichen Sie sie mit der veröffentlichten Lebensdauer-Kurve. Wenn die erforderliche Lebensdauer die Nennleistung überschreitet, erwägen Sie einen häufigeren Kontaktersatz, Sanftanlasser zur Begrenzung des Anlaufstroms oder Stern-Dreieck-Schaltungen zur Reduzierung des Anlaufstroms.
