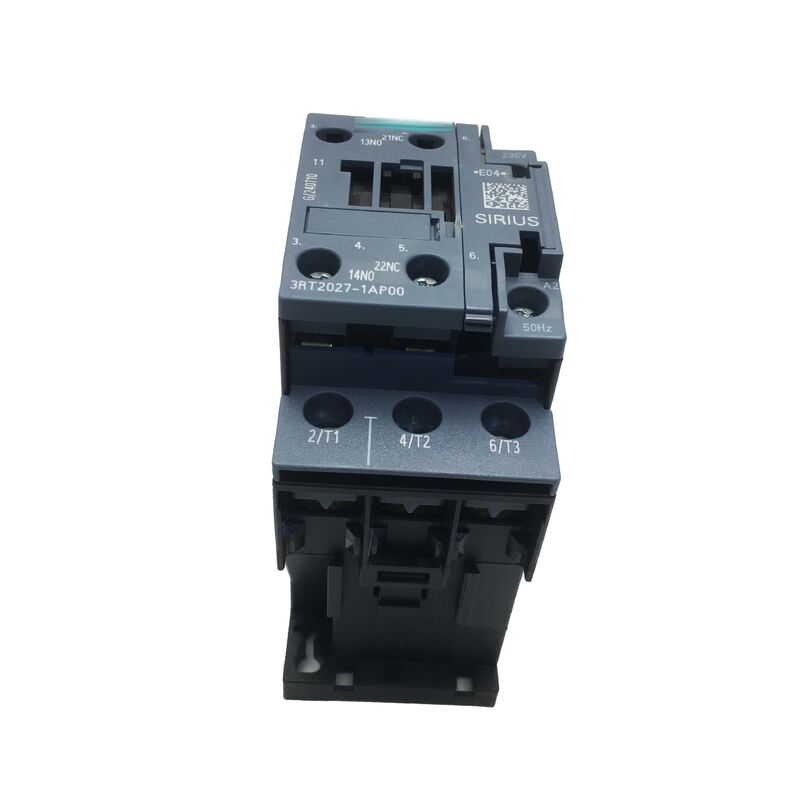

3RT2027-1AP00 Siemens Stromkontakt 3RT20271AP00 Neue Fabrik versiegelt

Der Siemens 3RT2027-1AP00 ist ein 3-poliges Leistungsschütz aus der SIRIUS 3RT2-Serie, das für das Schalten von AC-Asynchronmotoren in Industriemaschinen, Produktionslinien und Gebäudeinstallationen konzipiert ist. Mit einer Nennstromstärke von 32A und einer Leistung von 15kW bei 400V bewältigt es die Anforderungen für den Motorumschalter in mittelgroßen Anwendungen, einschließlich Förderantrieben, Pumpenmotoren, Kompressoren und HLK-Systemen.

Die Nutzungskategorie AC-3 (und die erweiterte AC-3e) definiert die vorgesehene Schaltfunktion des Schützes für das Starten und Stoppen von Käfigläufer-Asynchronmotoren. Dies beinhaltet das Schließen unter vollem Blockierstrom und das Öffnen bei Nenndrehzahl - die gängigste Schaltfunktion für Industriemotoren.

Die AC-3-Nennleistung von 32A bedeutet, dass das Schütz Motoren schalten kann, die im Betrieb bis zu 32A ziehen, während es den zugehörigen Einschaltstrom beim Start bewältigt. Für weniger anspruchsvolle Anwendungen wie ohmsche Lasten ermöglicht die AC-1-Nennleistung die Handhabung von bis zu 50A.

Das 3RT2-Schütz verfügt über standardisierte mechanische Abmessungen und Schnittstellen, die mit dem modularen SIRIUS-System kompatibel sind. Dies ermöglicht die direkte Integration mit kompatiblen Komponenten:

• Überlastrelais aus der 3RU2-Reihe werden direkt auf das Schütz gesteckt
• 3RA2-Wenderkombinationen verwenden verlinkte Schütze mit werkseitig getesteten Modulen
• PMC-Funktionsmodule und Hilfsschalterblöcke werden an definierten Schnittstellenpositionen angebracht

Dieser modulare Ansatz reduziert die Designkomplexität, die Verdrahtungszeit und gewährleistet vorhersehbare Platzbedarfe in Schaltschränken.

Die 230V AC-Spule wird bestromt, wenn Spannung zwischen den Klemmen A1 und A2 angelegt wird. Die Spule zieht beim ersten Einschalten einen höheren Einschaltstrom, der sich nach dem Anliegen auf einen niedrigeren Haltestrom reduziert. Standardmäßig werden Überspannungsbegrenzer über die Klemmen A1-A2 verwendet, wenn sie von SPS-Ausgängen angesteuert werden, um vor induktiven Rückspannungsspitzen zu schützen.
